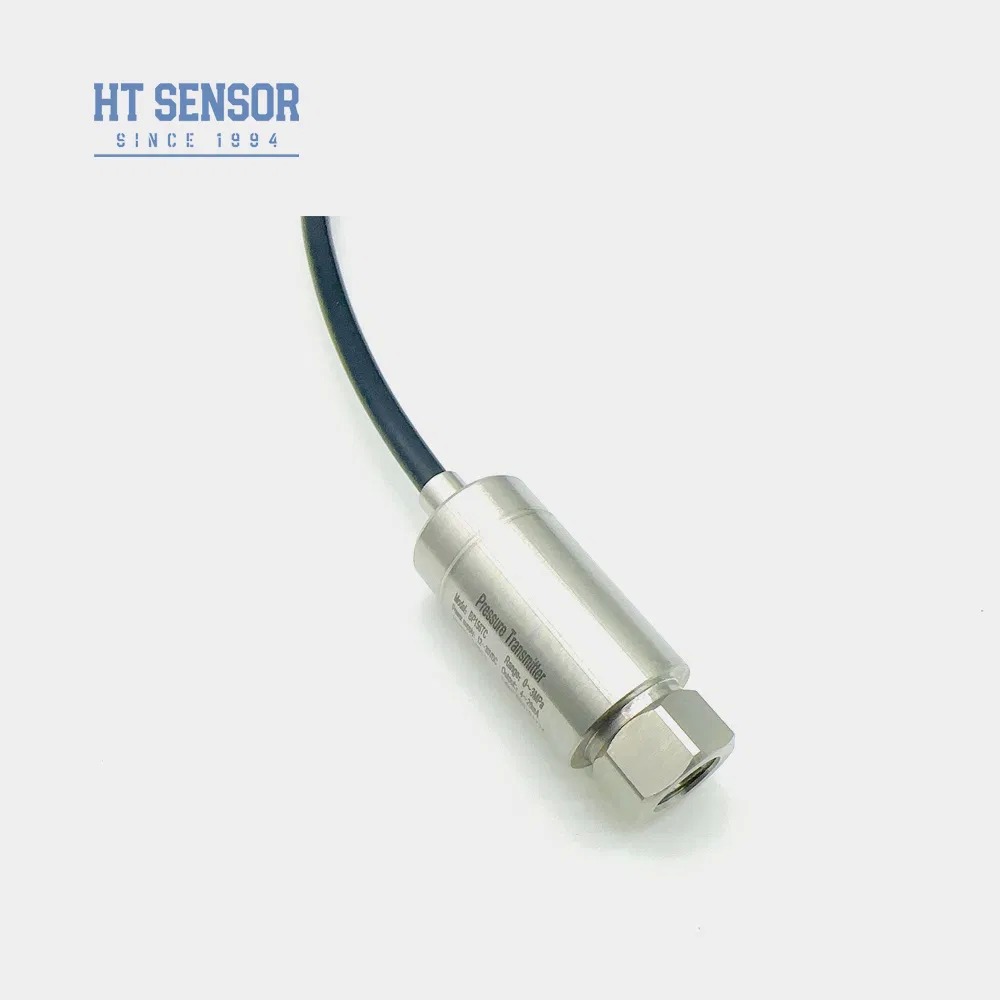

BP156 Émetteur de pression
L'émetteur de pression BP156 est une solution rentable spécialement conçue pour les compresseurs d'air et les équipements de réfrigération.Incorporant la dernière technologie et doté d'un circuit émetteur de haute performance développé indépendamment par notre société, cet émetteur offre des dimensions compactes, une forte résistance à l'humidité et d'excellentes capacités d'interférence anti-électromagnétique.produits semi-finis, et les produits finis assurent une performance stable et fiable.
Caractéristiques du produit
- Large plage de mesure avec construction en acier inoxydable
- Configurations multiples d'interfaces de pression disponibles
- Conception compacte et légère
- Étalonnage nul et à pleine échelle réglable
- Haute précision avec toute la structure en acier inoxydable
Applications
- Mesure de pression des gaz et liquides non corrosifs à l'aide d'acier inoxydable 316L
- Applications dans le secteur maritime et aéronautique
- Processus industriels, y compris le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie
- Systèmes de commande hydraulique et pneumatique
Paramètres de performance
| Paramètre | Spécification |
|---|
| Plage de mesure | Pour les appareils à combustion électrique |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité et hystérésis | 0Les émissions de dioxyde de carbone sont les émissions de dioxyde de carbone les plus élevées enregistrées. |
| Stabilité à long terme | ± 0,1% F.S./Année (typique) ± 0,2% F.S./Année (max.) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | Pour les appareils de traitement des eaux usées, la température maximale de l'air doit être de 0,8 °C. |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g, 55 Hz ~ 2 kHz |
| Matériel de logement | 304, 316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex db IIC T6 Gb |
| Classement de protection | Pour la protection contre la corrosion |
| Le sceau O-Ring. | Ruban fluoré |
| Le poids | - 0,05 kg |
Spécifications du signal de sortie
| Signal de sortie | Voltage d'alimentation | Type de sortie |
|---|
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | | 3 fils |
0/1 à 5 V
0/1 à 10 V
0.5 à 4,5 V | 5 VDC | |
Exemples de sélection
Informations relatives à la commande
Des conseils importants pour commander
- S'assurer que le milieu de mesure est compatible avec les pièces de contact du produit
- Les produits de type résistant aux explosions ne comprennent pas les têtes d'affichage numérique
- Pour les émetteurs avec écran LCD ou LED, l'alimentation ne doit pas être inférieure à 20 VDC
- Installer des dispositifs de protection contre la foudre et assurer une mise à la terre adéquate pour un fonctionnement fiable
- Pour les températures de fonctionnement inférieures à -20oC, sélectionnez le joint à anneaux O EPDM au lieu du caoutchouc fluoré
- La longueur par défaut du câble est de 1,5 m (matériau en polyéthylène); si nécessaire, précisez les matériaux de remplacement.
- Informez-nous des exigences particulières, y compris les fortes vibrations, la force d'impact ou les interférences électromagnétiques
Guide des commandes
BP15X. Transmetteur de pression analogique.
| Le code | Construction du schéma |
|---|
| 5 | Bouchon de Packard |
| 6 | Cable de sortie directe scellé 1,5 m |
| 7 | Connecteur mini Hirschmann |
| 8 | Le connecteur Hirschmann |
| Le code | Énergie |
|---|
| D1 | 24 VDC |
| D2 | 5 VDC |
| D3 | Autres |
| Le code | Signal de sortie |
|---|
| S1 | 4 à 20 mADC |
| S2 | 1 à 5 VDC |
| S3 | 0 à 5VDC |
| S4 | 0 à 10 mADC |
| S5 | 0 à 20 mADC |
| S6 | 0 à 10 VDC |
| S7 | 0Pour les conducteurs de véhicules à moteur |
| Le code | Connexion sous pression |
|---|
| J1 | Une M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | Le 7/16-20UNF |
| J5 | Autres ((¢50.4 Flange) |
| Le code | Connexion électrique |
|---|
| B1 | Je suis Hirschmann. |
| B2 | PG7 |
| B3 | Cable fermée sortie 1,5 mètre |
| B4 | Autres |
| Le code | Type de pression |
|---|
| G | Pression de mesure |
| Une | Une pression absolue |
| S | Pression de référence scellée |
Questions fréquemment posées
Quelles sont les caractéristiques de vos capteurs de pression?
Haute précision, durabilité et excellentes performances.
Je peux personnaliser les spécifications?
Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques.
Quelle est votre capacité de production?
Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison.
Quel est le délai de livraison typique?
5 à 8 jours ouvrables pour les modèles standard.
Les prix des produits?
Des prix compétitifs avec des réductions pour les commandes en vrac ou les partenaires à long terme.
Quelle est la garantie de vos produits?
Notre temps de garantie est de 24 mois après l'expédition, et notre équipe après-vente répondra à vos questions dans les 24 heures.
