Détail Infomation

Numéro de modèle.:	BP156	Milieu de mesure:	Liquide
Grade de précision:	0,2 g	Plage de pression:	Pour les appareils à combustion
Indice IP:	IP65	Type de pression:	Pression de mesure, pression absolue, pression scellée
Matériau du boîtier:	316L	Température de compensation:	-10 ℃ ~ 70 ℃
Température de fonctionnement:	-20ºC ~ 80ºC	Température de stockage:	-40ºC ~ 120ºC
Diaphragme:	316L	Résistance d'isolation:	100mΩ 100VDC
Classification à l'épreuve des explosions:	DB ex IIC T6 gigaoctet	Joint torique:	Ruban fluoré
Poids:	~ 0,05 kg
Mettre en évidence:	Capteur de pression en acier inoxydable 316L , Transmetteur de pression 4-20mA pour huile et gaz , Transducteur de pression HTsensor avec garantie

Description de produit

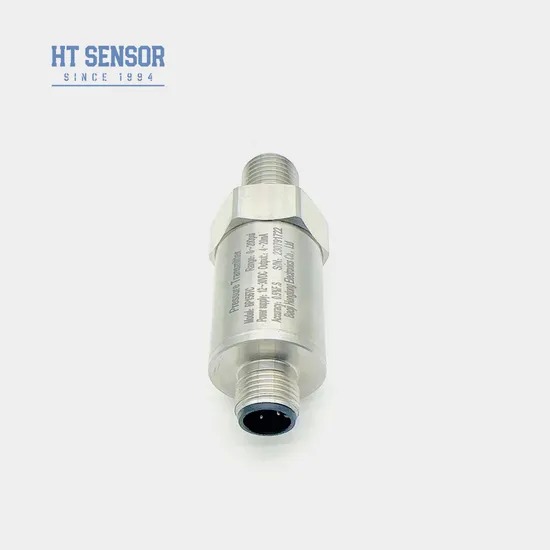

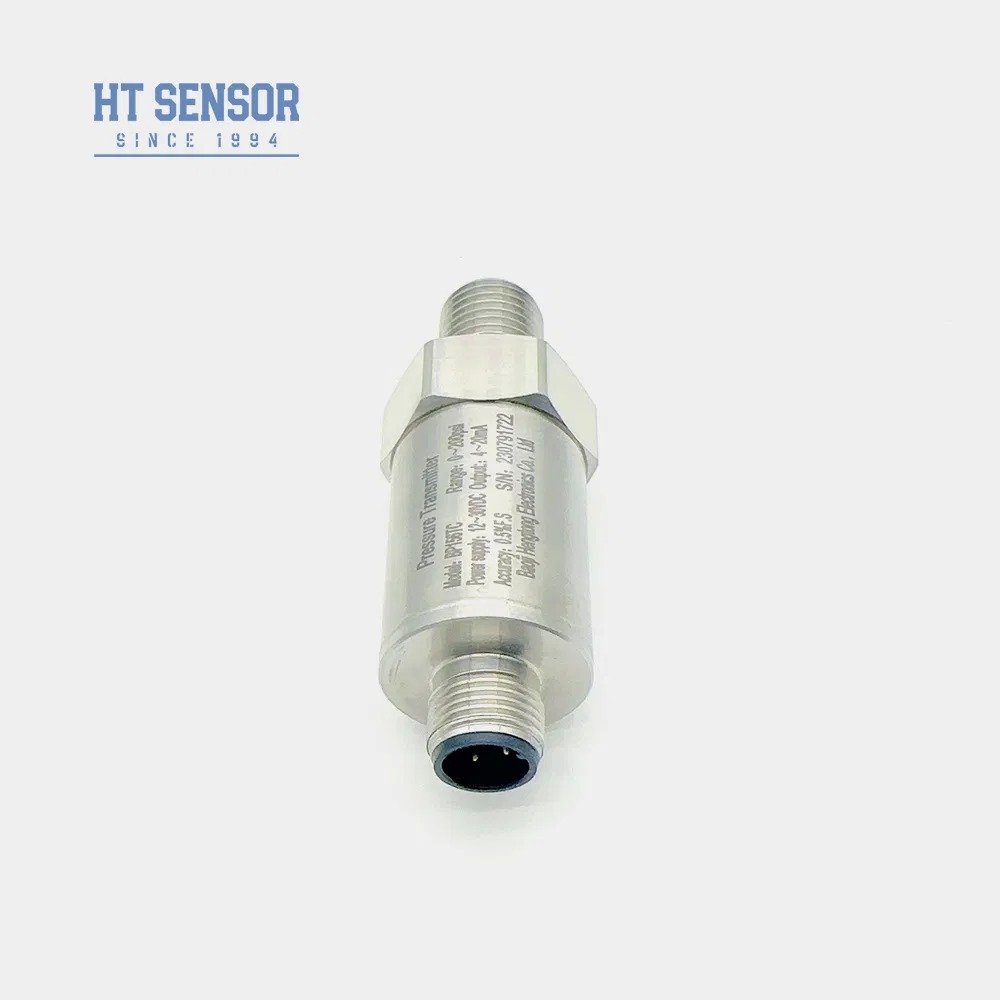

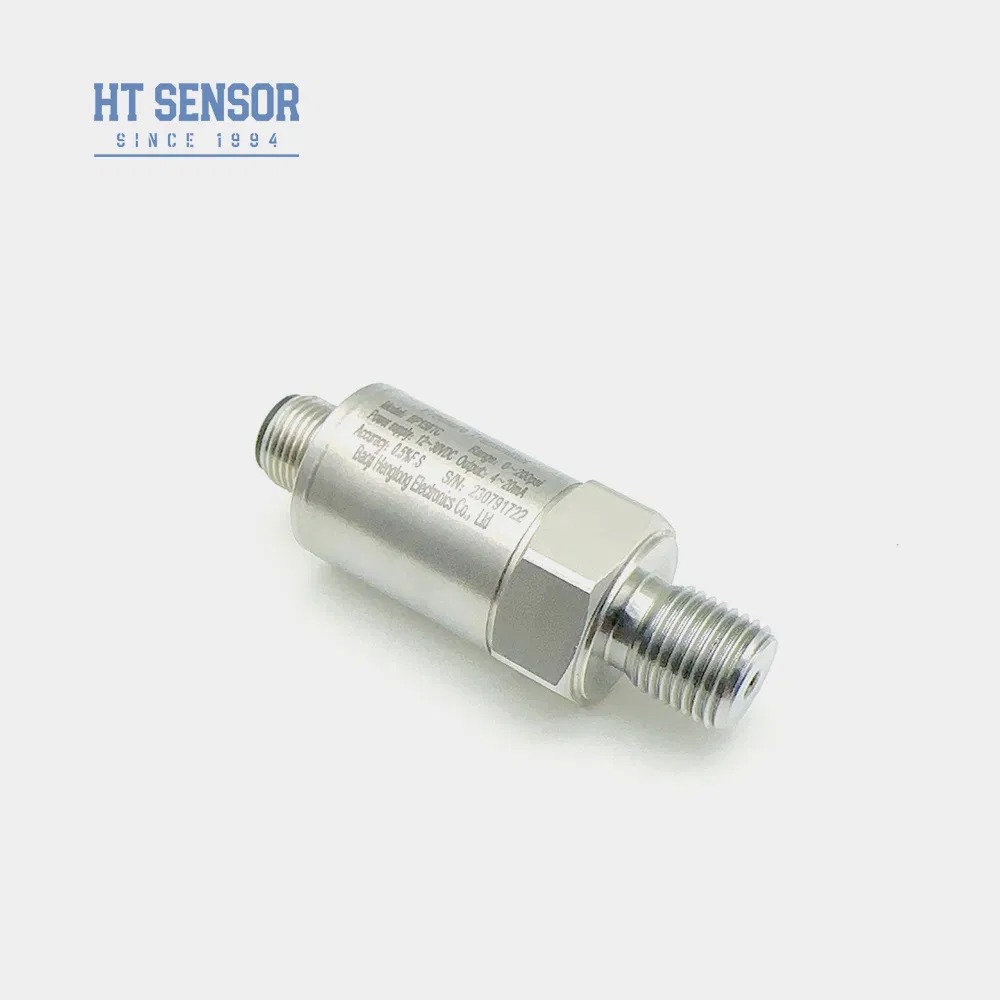

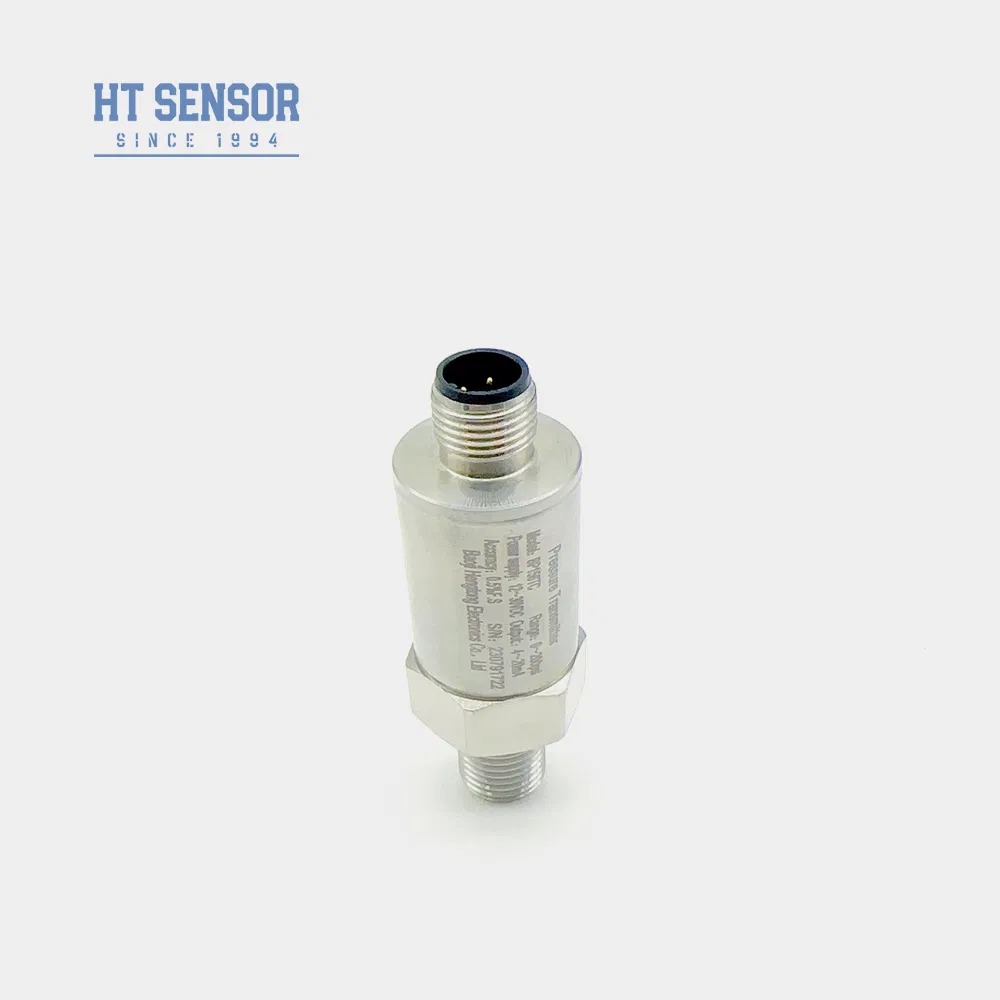

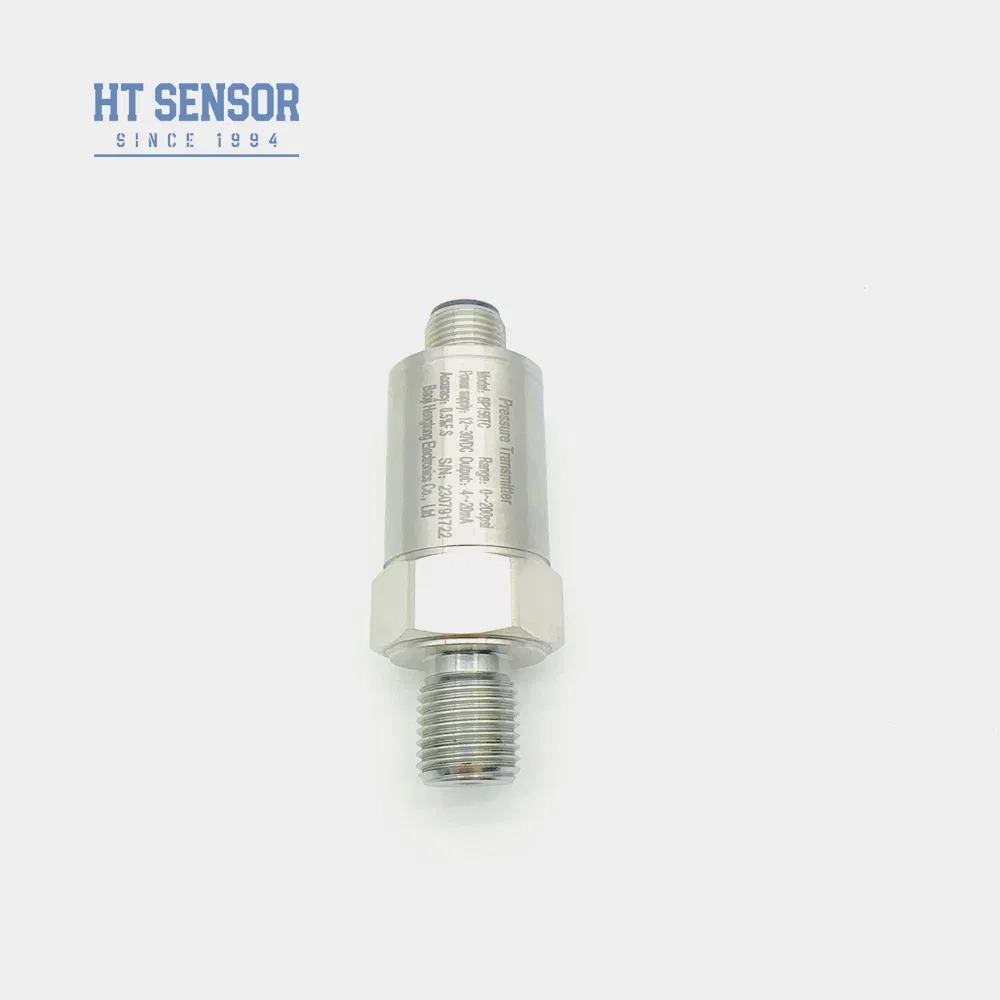

Transmetteur de pression BP156

Le transmetteur de pression BP156 utilise la technologie de noyau rempli d'huile de membrane d'isolation en silicium résistante à la pression de la série HT comme élément de mesure du signal. Le circuit de traitement du signal est logé dans un boîtier en acier inoxydable durable, convertissant les signaux du capteur en signaux de sortie standard. Chaque unité est soumise à des tests rigoureux et à un contrôle du vieillissement des composants, des produits semi-finis et des produits finis pour garantir des performances stables et fiables.

Principales fonctionnalités

Large plage de mesure avec construction en acier inoxydable
Plusieurs configurations d'interface de pression disponibles
Indice de protection IP65 pour les environnements difficiles
Capacité d'étalonnage zéro et pleine échelle
Précision de mesure de haute précision

Applications

Mesure de pression de gaz et liquides non corrosifs en acier inoxydable 316L
Applications pour l'industrie maritime et aéronautique
Surveillance des processus industriels dans les domaines du pétrole, de la chimie, de la métallurgie, de la production d'électricité et de l'hydrologie
Systèmes de commande hydrauliques et pneumatiques

Spécifications de performances

Plage de mesure	0kPa ~ 10kPa…5MPa
Type de pression	Pression relative, pression absolue, pression scellée
Capacité de surcharge	≤ 1,5 fois la plage nominale
Précision à 25ºC	±0,25 % (typ.) ±0,5 % (max.)
Répétabilité et hystérésis	0,02 % FS (typ.) 0,05 % FS (max.)
Stabilité à long terme	±0,1 %FS/an (typ.) ±0,2 %FS/an (max.)
Dérive de température du point zéro	±0,02%FS/ºC(≤100KPa) ±0,01%FS/ºC(>100KPa)
Dérive de température à pleine échelle	±0,02%FS/ºC(≤100KPa) ±0,01%FS/ºC(>100KPa)
Réponse en fréquence	2,4 kHz
Température de compensation	0-70ºC(≤10MPa, personnalisable)
Température de fonctionnement	-20ºC~80ºC
Température de stockage	-40ºC~120ºC
Résistance aux vibrations	10 g, 55 Hz ~ 2 kHz
Matériau du boîtier	Acier inoxydable 304, 316L
Matériau du diaphragme	Acier inoxydable 316L
Résistance d'isolation	100 MΩ 100 V CC
Indice antidéflagrant	Ex db IIC T6 Go
Indice de protection	IP65
Joint torique	Caoutchouc fluoré
Poids	~0,05 kg

Configuration des signaux de sortie

Signal de sortie	Tension d'alimentation	Type de sortie
4 ~ 20 mA	12 ~ 30 V CC	2/3/4 fils
0~10/20 mA		3 fils
0/1~5V 0/1~10V 0,5 ~ 4,5 V	5 V CC

Exemples de sélection

Directives de commande

Assurer la compatibilité des supports avec les matériaux en contact avec les produits
Les modèles antidéflagrants n'incluent pas de têtes d'affichage numérique
Les émetteurs avec écran LCD/LED nécessitent une alimentation électrique minimale de 20 V CC
Installez des dispositifs de protection contre la foudre et assurez une mise à la terre appropriée pour un fonctionnement fiable
Pour des températures inférieures à -20 ºC, spécifier un joint torique en EPDM
Longueur de câble par défaut : 1,5 m (matériau polyéthylène)
Spécifier des exigences particulières en matière de vibrations, d'impacts ou d'interférences électromagnétiques

Guide de commande

BP15X | Transmetteur de pression analogique

Code	Construction des grandes lignes
5	Prise Packard
6	Câble de sortie directe scellé 1,5 mètres
7	Connecteur miniature Hirschmann
8	Grand connecteur Hirschmann

Options de configuration

Plage de mesure	0kPa ~ 10kPa…5MPa (0-X)Kpa ou MPa X : indique la plage de mesure réelle
Alimentation	D1 : 24 V CC D2 : 5 VCC D3 : Autre
Signal de sortie	S1 : 4 ~ 20 mADC S2 : 1 ~ 5 V CC S3 : 0 ~ 5 V CC S4 : 0 ~ 10 mADC S5 : 0 ~ 20 mADC S6 : 0 ~ 10 V CC S7 : 0,5 ~ 4,5 V CC
Connexion de pression	J1 : M20×1,5 J2 : G1/2 J3 : G1/4 J4 : 7/16-20UNF J5 : Autres (bride ¢50,4)
Connexion électrique	B1 : Hirschmann B2 : PG7 B3 : Sortie scellée par câble de 1,5 mètres B4 : Autre
Type de pression	G : Pression manométrique A : Pression absolue S : Pression de référence scellée

Foire aux questions

Quelles sont les caractéristiques de vos transmetteurs de capteurs de pression ?

Haute précision, durabilité et excellentes performances. Personnalisation disponible.

Puis-je personnaliser des spécifications spéciales ?

Oui, nos ingénieurs peuvent adapter les produits pour répondre à des besoins spécifiques. Nous fournissons des services OEM et ODM.

Quelle est votre capacité de production ?

Nos installations de fabrication peuvent produire jusqu'à 30 000 transmetteurs de capteurs de pression par mois, capables de répondre à des commandes à grande échelle. Contactez notre équipe commerciale à l’avance pour la planification de la production.

Quel est le délai de livraison habituel ?

5 à 8 jours ouvrables pour les modèles standards. Les produits personnalisés peuvent varier.

Comment sont fixés les prix des produits ? Des réductions ?

Prix compétitifs avec réductions pour les commandes groupées ou les partenaires à long terme.

Quelle est la garantie de vos produits ? Et le service après-vente ?

Garantie 24 mois après expédition. Le support après-vente répond dans les 24 heures avec une assistance réseau PC à distance disponible.

Produit Tag:

Certification:	CE, RoHS, ISO9001

Quantité de commande min:	1
Prix:	20
