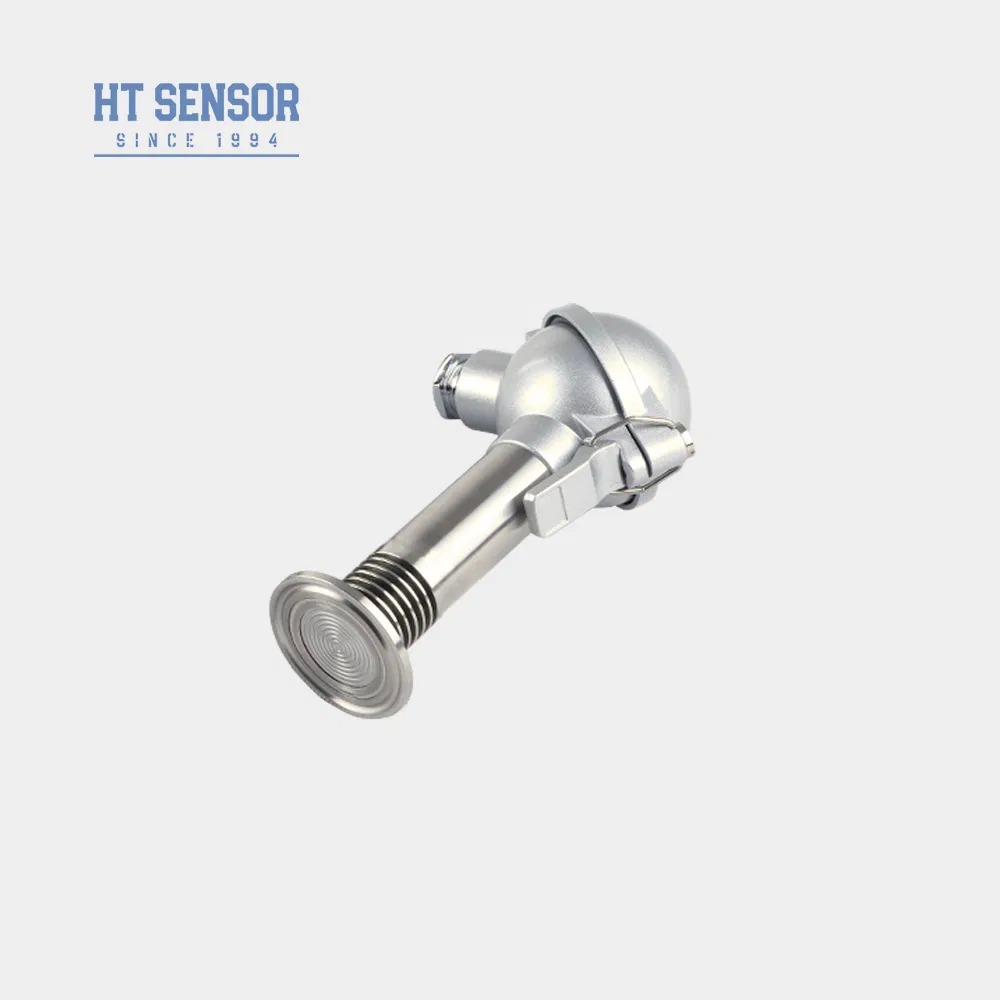

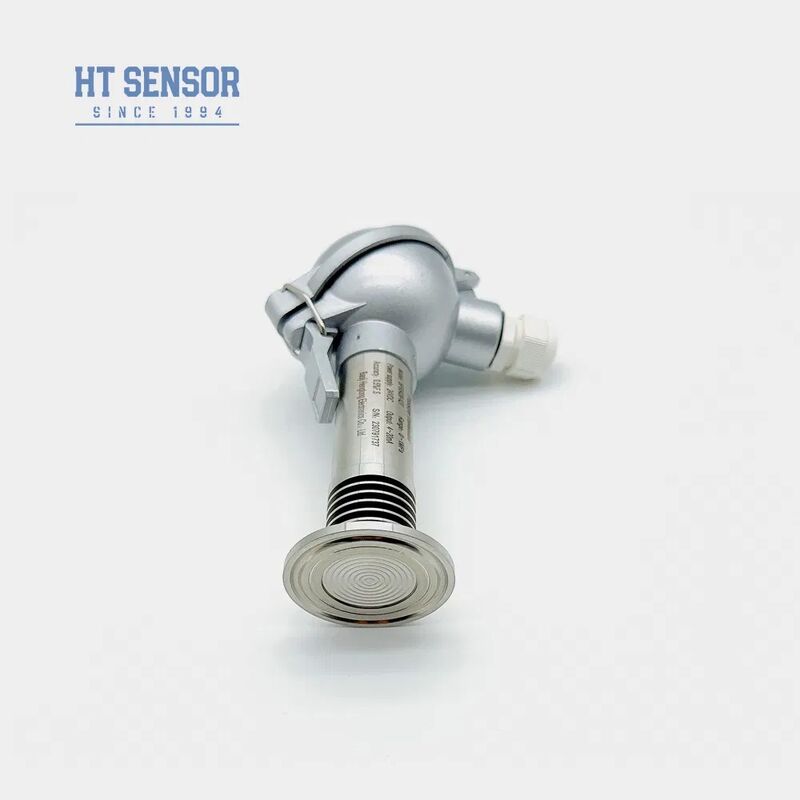

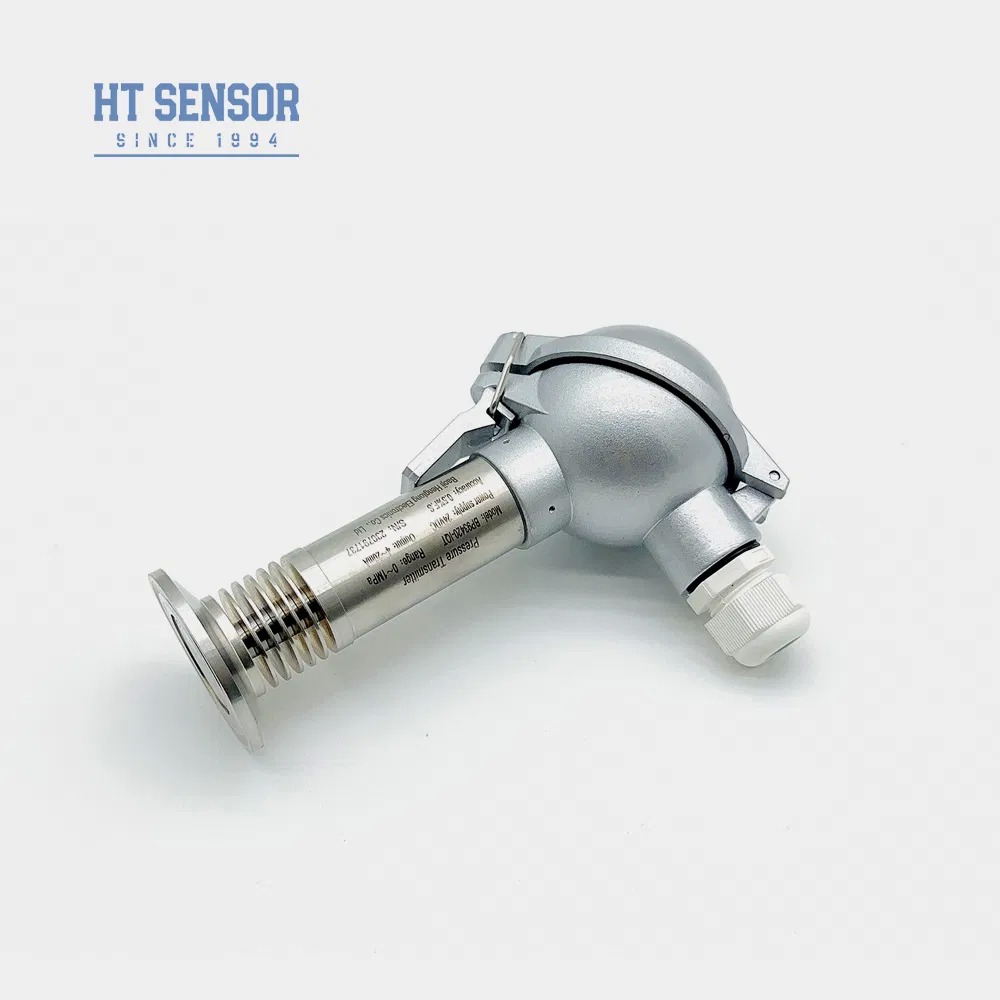

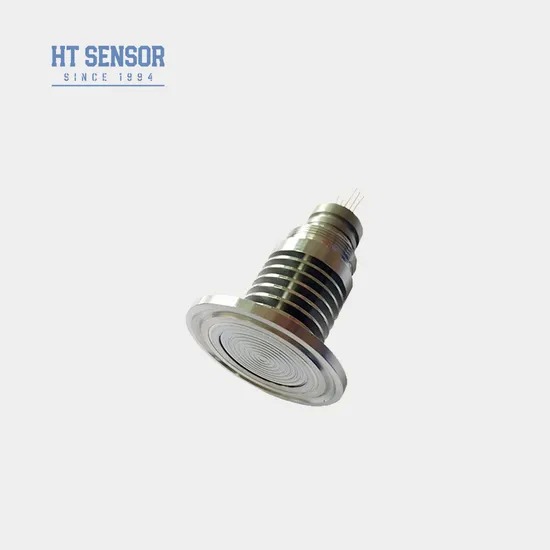

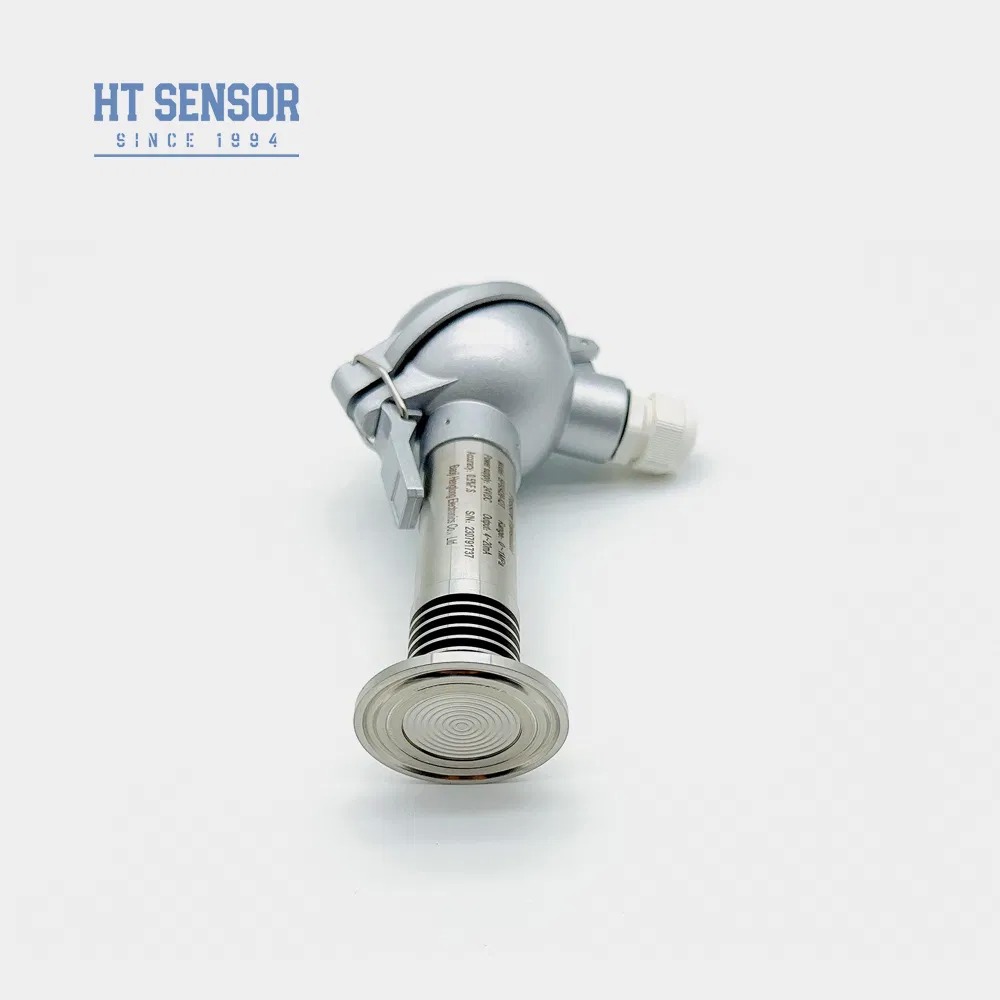

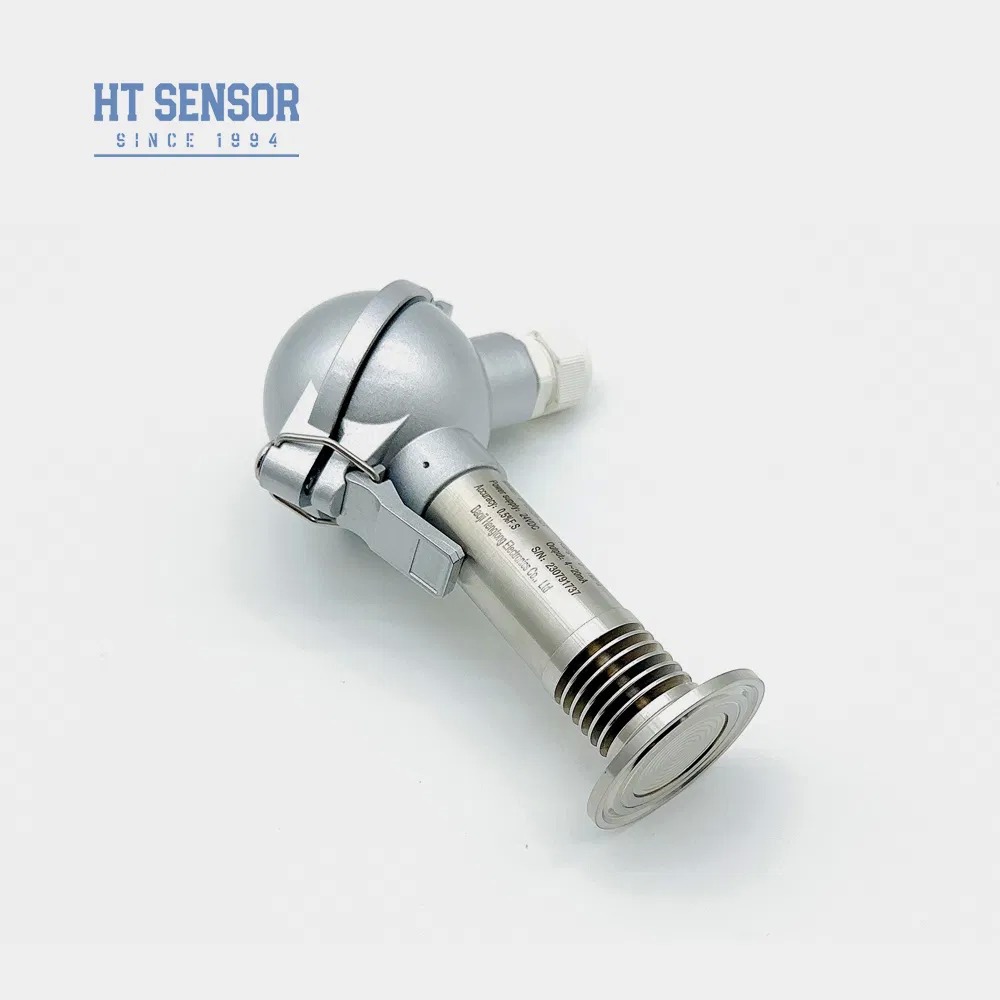

BP93420-IQT Transmetteur de pression à haute température avec diaphragme à décharge
L'émetteur de pression BP93420-IQT utilise comme élément de mesure du signal la technologie de noyau rempli d'huile d'isolation à résistance à la pression en silicium de la série HT.d'une hauteur ne dépassant pas 50 cm3, cette conception assure des connexions précises entre l'interface du procédé et le diaphragme de mesure.des performances fiables tout en empêchant efficacement le blocage des trous de pression par les milieux cristallisants.
Caractéristiques du produit
- Large gamme de mesures avec différentes options d'interface de pression
- Différentes configurations de signaux de sortie
- Étalonnage nul et à pleine échelle réglable
- Haute précision avec plusieurs connexions de processus stériles
Applications
- Mesure des gaz et liquides non corrosifs compatibles avec les matériaux 316L
- Industries médicales, biopharmaceutiques et d'hygiène alimentaire pour la transformation stérile
- L'industrie du papier et de la chimie, la surveillance du niveau des eaux usées et les mesures de pression des boissons
- Systèmes de commande hydraulique et pneumatique
Paramètres de performance
| Plage de mesure |
- 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa |
| Type de pression |
Pression de mesure, pression absolue, pression scellée |
| Surcharge |
≤ 1,5 fois la plage nominale |
| Précision @ 25oC |
±0,25% (typique) ±0,5% (maximum) |
| Répétabilité |
≤ 0,1% FS |
| Hystérésis |
≤ 0,1% FS |
| Stabilité à long terme |
± 0,1% F.S./Année (Typical) ± 0,2% F.S./Année (Maximum) |
| Dérive de température au point zéro |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive de température à pleine échelle |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Réponse de fréquence |
2.4 Khz |
| Température de compensation |
Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement |
-20°C à 80°C |
| Température de stockage |
-40°C à 120°C |
| Vibration |
10 g,55 Hz ~ 2 kHz |
| Matériel de logement |
304,316L |
| Matériau du diaphragme |
autres |
| Résistance à l'isolation |
100 MΩ 100 VDC |
| Classification à l'épreuve des explosions |
Ex db IIC T6 Gb |
| Classement de protection |
Pour la protection contre la corrosion |
| Le sceau O-Ring. |
Ruban fluoré |
| Le poids |
- 0,5 kg |
Spécifications du signal de sortie
| Signal de sortie |
Voltage d'alimentation |
Type de sortie |
| 4 à 20 mA |
12 à 30 VDC |
Fil 2/3/4 |
| 0 à 10/20 mA |
|
3 fils |
0/1 à 5 V
0/1 à 10 V
0.5 à 4,5 V |
5 VDC |
|
| Protocole de communication RS485 |
3.6 ~ 30V / batterie |
4 fils |
Informations relatives à la commande
Conseils pour commander
- S'assurer que le milieu de mesure est compatible avec les matériaux de contact du produit
- Les modèles résistants aux explosions ne comprennent pas les têtes d'affichage numérique
- Les émetteurs avec affichage LCD ou LED nécessitent une alimentation ≥ 20 VDC
- Installer des dispositifs de protection contre la foudre et assurer une mise à la terre adéquate pour un fonctionnement fiable
- Pour les températures de fonctionnement inférieures à -20 °C, sélectionnez les joints d'étanchéité à anneaux O EPDM
- La longueur par défaut du câble est de 1,5 m (matériau en polyéthylène)
- Spécifier les prescriptions particulières relatives aux vibrations, aux chocs ou aux interférences électromagnétiques
Guide des commandes
| BP93420XX |
Transmetteur de pression |
| Les codes généraux de construction |
| IB |
Transmetteur de pression générale |
| Les États membres |
Affichage du transmetteur de pression |
| IE |
Transmetteur de pression de l'aviation résistant aux chocs |
| IIC/III |
Transmetteur de pression général/affichage industriel |
| Si |
Transmetteur de pression à l'épreuve de l'humidité |
| Les États membres |
Transmetteur de pression général/affichage |
| Dans |
Transmetteur de pression dédié pour la climatisation |
| C.I. |
Transmetteur à haute température |
| Le QI1/QI2 |
Grand diaphragme/émetteur à haute température sous pression |
| Plage de mesure |
- 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa
(0-X) Kpa ou MPa. |
| Codes de l'alimentation électrique |
| D1 |
24 VDC |
| D2 |
5 VDC |
| D3 |
Autres |
| Codes du signal de sortie |
| S1 |
4 à 20 mADC |
| S2 |
1 à 5 VDC |
| S3 |
0 à 5VDC |
| S4 |
0 à 10 mADC |
| S5 |
0 à 20 mADC |
| S6 |
0 à 10 VDC |
| S7 |
0Pour les conducteurs de véhicules à moteur |
| Codes de connexion sous pression |
| J1 |
Une M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
Le 7/16-20UNF |
| J5 |
Autres |
| Codes de connexion électrique |
| B1 |
Je suis Hirschmann. |
| B2 |
PG7 prise de courant |
| B3 |
Sortie du câble scellé |
| B4 |
2088 Enveloppes industrielles |
| B5 |
2088 Enveloppe industrielle avec affichage |
| B6 |
Autres |
| Codes de type de pression |
| G |
Pression de mesure |
| Une |
Une pression absolue |
| S |
Pression de référence scellée |
Questions fréquemment posées
Quelles sont les caractéristiques de vos capteurs de pression?
Haute précision, durabilité et excellentes performances.
Je peux personnaliser les spécifications?
Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques.
Quelle est votre capacité de production?
Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, capables de répondre aux commandes à grande échelle.Contactez notre équipe de vente à l'avance pour la production et la livraison.
Quel est le délai de livraison typique?
5 à 8 jours ouvrables pour les modèles standard, les produits personnalisés peuvent varier.
Les prix des produits?
Des prix compétitifs avec des réductions pour les commandes en vrac ou les partenaires à long terme.
Quelle est la garantie de vos produits?
Notre équipe après-vente répond dans les 24 heures, avec un support réseau PC à distance disponible.
