Détail Infomation

Numéro de modèle.:	BP93420-IQ	Milieu de mesure:	Gaz
Grade de précision:	0,5%	Plage de pression:	- 100 Kpa... 0 Kpa ~ 35 Kpa... Je suis désolé.3.5 MPa
Indice IP:	IP65	Type de pression:	Pression de mesure, pression absolue, pression scellée
Matériau du boîtier:	316L	Réponse en fréquence:	2.4kHz
Capacité de surcharge:	≤ 1,5 fois de la plage nominale	Répétabilité:	≤0.1%FS
Stabilité à long terme:	± 0,1% FS / an (typique) ± 0,2% FS / an (maximum)	Température de fonctionnement:	-20ºC ~ 80ºC
Diaphragme:	316L	Résistance d'isolation:	100mΩ 100VDC
Poids:	- 0,2 kg
Mettre en évidence:	Transmetteur de pression à membrane affleurante 3 , 5 MPa , Capteur de pression de haute précision pour boissons

Description de produit

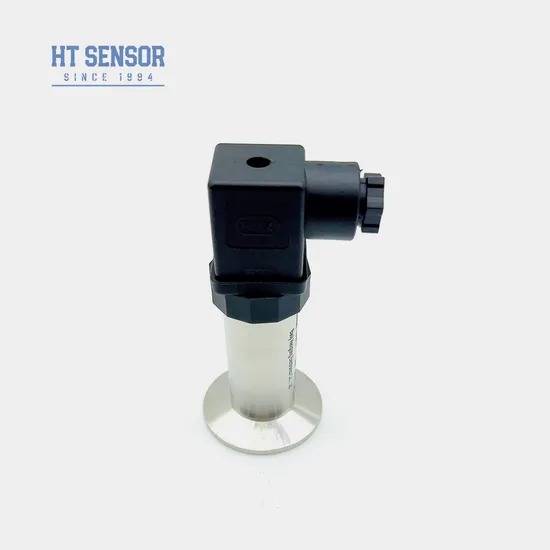

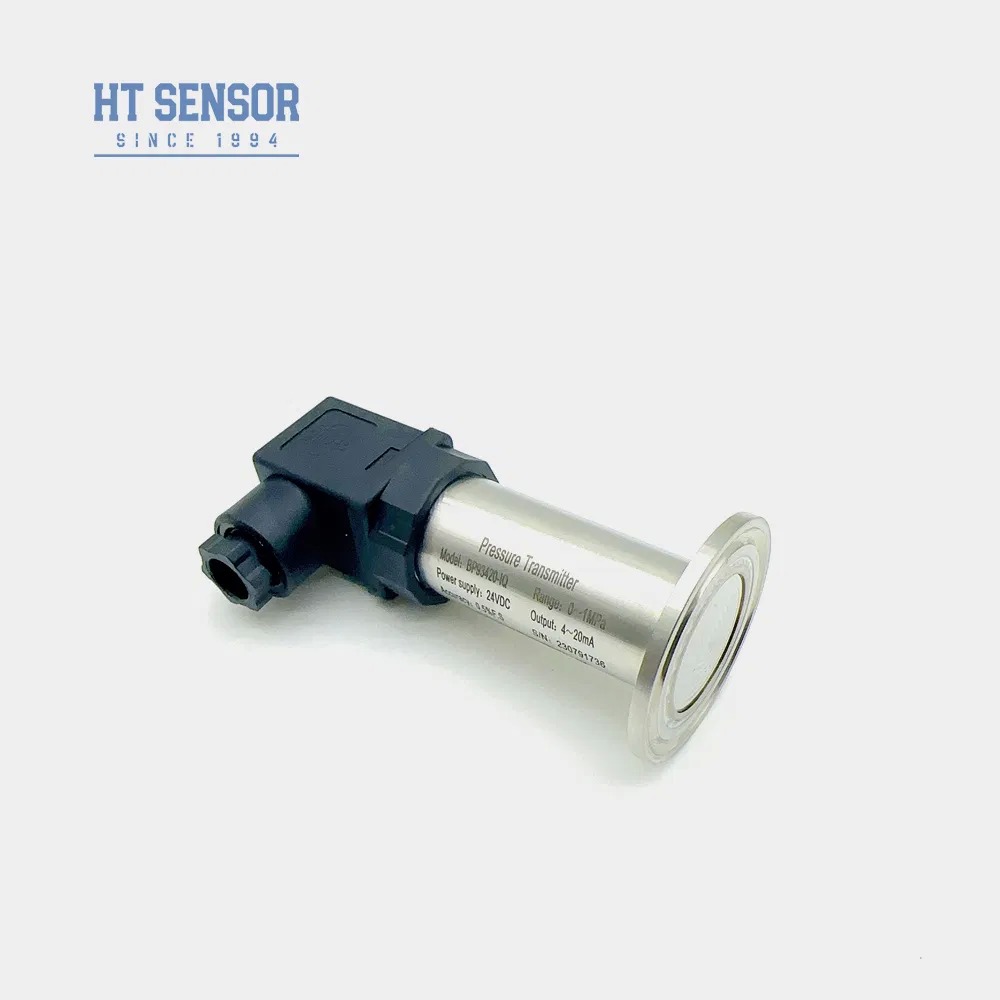

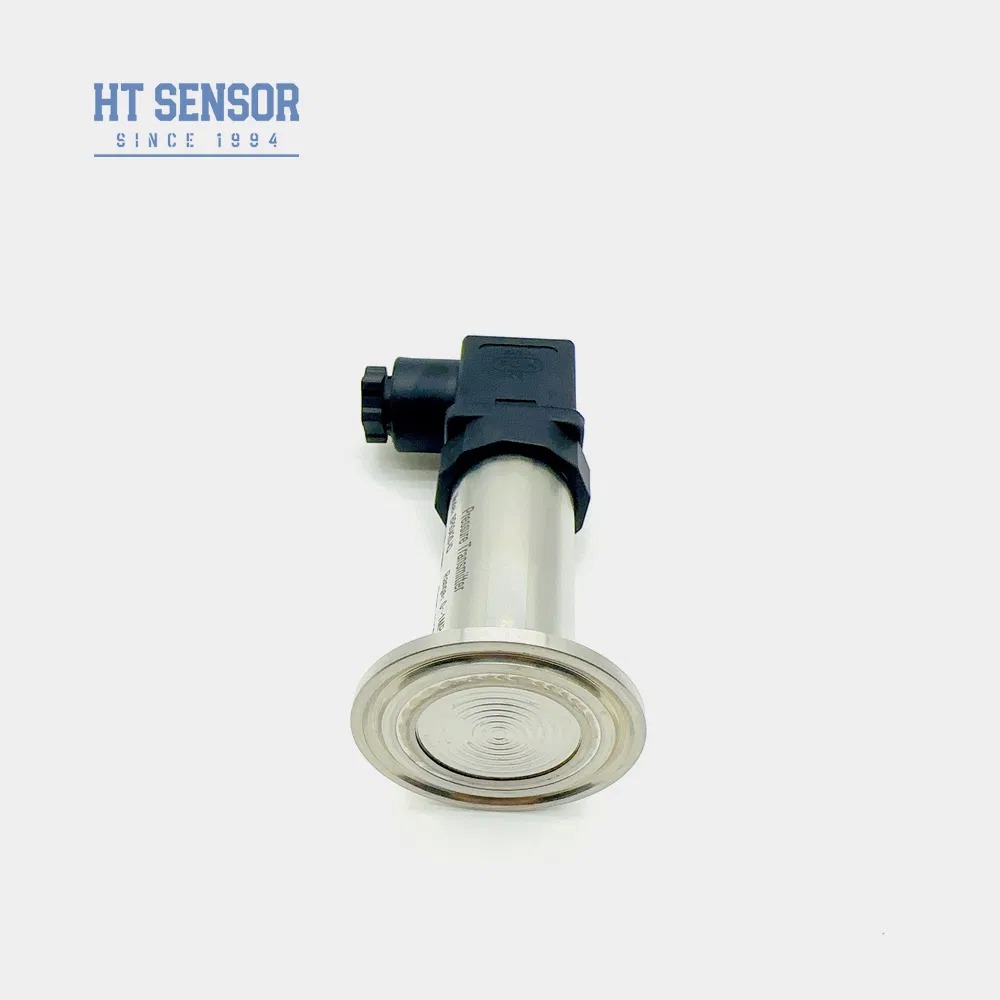

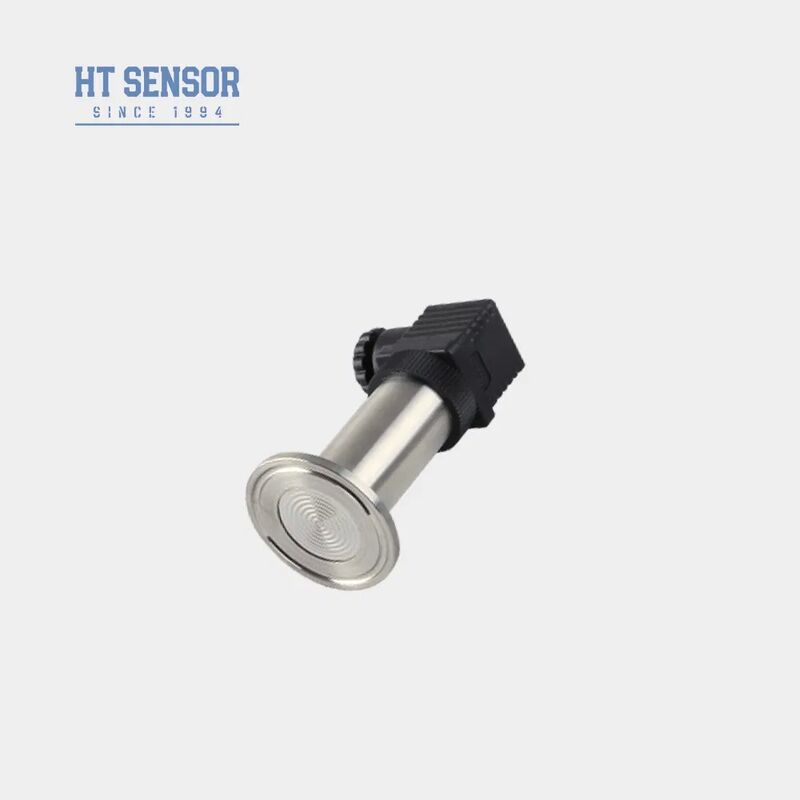

Transmetteur de pression à membrane affleurante BP93420-IQ

Le transmetteur de pression BP93420-IQ utilise le cœur isolé à résistance de pression en silicium de la série HT comme élément de mesure du signal. Il est doté d'une membrane affleurante entièrement métallique et d'une soudure directe avec le raccord de process, assurant des connexions précises entre le raccord de process et la membrane de mesure.

Principales caractéristiques

Large plage de mesure avec diverses options d'interface de pression
Diverses options de signal de sortie
Étalonnage du zéro et de la pleine échelle réglables
Haute précision avec de multiples raccords de process stériles

Applications

Mesure des gaz et liquides non corrosifs avec compatibilité 316L
Industries médicales, biopharmaceutiques et d'hygiène alimentaire pour le traitement stérile
Industries du papier et de la chimie, niveau des eaux usées et mesures de la pression des canettes de boissons
Systèmes de contrôle hydrauliques et pneumatiques

Paramètres de performance

Plage de mesure	-100kPa…0kPa ~ 35kPa…3.5MPa
Type de pression	Pression relative, Pression absolue, Pression scellée
Surcharge	≤ 1,5 fois la plage nominale
Précision @ 25ºC	±0,25 % (Typique) ±0,5 % (Maximum)
Répétabilité	≤0,1 %FE
Hystérésis	≤0,1 %FE
Stabilité à long terme	±0,1 %FE/an (Typique) ±0,2 %FE/an (Maximum)
Dérive de température du point zéro	±0,02 %FE/ºC (≤100KPa) ±0,01 %FE/ºC (>100KPa)
Dérive de température à pleine échelle	±0,02 %FE/ºC (≤100KPa) ±0,01 %FE/ºC (>100KPa)
Réponse en fréquence	2,4 kHz
Température de compensation	0-70ºC (≤10mpa, personnalisable)
Température de fonctionnement	-20ºC~80ºC
Température de stockage	-40ºC~120ºC
Vibration	10g, 55Hz ~ 2kHz
Matériau du boîtier	304, 316L
Matériau de la membrane	316L
Résistance d'isolement	100MΩ 100VDC
Indice de protection contre les explosions	Ex db IIC T6 Gb
Indice de protection	IP65
Joint torique	Caoutchouc fluoré
Poids	~0,2 kg

Spécifications du signal de sortie

Signal de sortie	Tension d'alimentation	Type de sortie
4~20mA	12~30VDC	2/3/4 fils
0~10/20mA		3 fils
0/1~5V 0/1~10V 0,5~4,5V	5VDC

Instructions de commande

Assurer la compatibilité du milieu avec les parties en contact avec le produit
Les produits antidéflagrants n'incluent pas les afficheurs numériques
Les transmetteurs avec affichage LCD/LED nécessitent une alimentation ≥20VDC
Installer des dispositifs de protection contre la foudre et assurer une bonne mise à la terre
Pour les températures inférieures à -20ºC, sélectionner un joint torique en EPDM
Longueur de câble par défaut : 1,5 m (matériau polyéthylène)
Spécifier les exigences particulières : vibrations, chocs, interférences électromagnétiques

Guide de commande

BP93420XX | Transmetteur de pression

Code	Construction générale
IB	Transmetteur de pression général
IX	Transmetteur de pression avec affichage
IE	Transmetteur de pression aéronautique résistant aux chocs
IIC/III	Transmetteur de pression industriel général/avec affichage
IF	Transmetteur de pression étanche à l'humidité
IIE/IIIE	Transmetteur de pression général/avec affichage
IN	Transmetteur de pression dédié à la climatisation
IC	Transmetteur de pression haute température
IQ1/IQ2	Transmetteur de pression à grande membrane/haute température

Plage de mesure : -100kPa…0kPa ~ 35kPa…3.5MPa
(0-X)Kpa ou MPa | X : Indique la plage de mesure réelle

Code	Alimentation
D1	24VDC
D2	5VDC
D3	Autre

Code	Signal de sortie
S1	4~20mADC
S2	1~5VDC
S3	0~5VDC
S4	0~10mADC
S5	0~20mADC
S6	0~10VDC
S7	0,5~4,5VDC

Code	Raccord de pression
J1	M20×1.5
J2	G1/2
J3	G1/4
J4	7/16-20UNF
J5	Autre

Code	Raccordement électrique
B1	Hirschmann
B2	Prise PG7
B3	Sortie de câble scellée
B4	Boîtier industriel 2088
B5	Boîtier industriel 2088 avec affichage
B6	Autre

Code	Type de pression
G	Pression relative
A	Pression absolue
S	Pression de référence scellée

Foire aux questions

Quelles sont les caractéristiques de vos transmetteurs de capteurs de pression ?

Haute précision, durabilité et excellentes performances. Personnalisation disponible.

Puis-je personnaliser des spécifications spéciales ?

Oui, nos ingénieurs peuvent adapter les produits pour répondre à des besoins spécifiques. Nous fournissons un service OEM et ODM.

Quelle est votre capacité de production ?

Nos installations de fabrication peuvent produire jusqu'à 30 000 transmetteurs de capteurs de pression par mois, capables de répondre à des commandes à grande échelle. Contactez notre équipe commerciale à l'avance pour la planification.

Quel est le délai de livraison typique ?

5 à 8 jours ouvrables pour les modèles standard. Les produits personnalisés peuvent varier.

Comment les produits sont-ils tarifés ? Des réductions sont-elles possibles ?

Prix compétitifs avec des réductions pour les commandes en gros ou les partenaires à long terme.

Quelle est la garantie de vos produits ? Et le service après-vente ?

Garantie de 24 mois après l'expédition. Le service après-vente répond dans les 24 heures avec une assistance réseau PC à distance disponible.
