Capteur de pression en silicium Clap Industry 50,4 mm HT-IQT pour liquides à haute température

Informations de base
Lieu d'origine: Baoji, en Chine
Nom de marque: HT SENSOR
Certification: ISO9001
Numéro de modèle: HT-IQT
Quantité de commande min: 1
Prix: negotiable
Détails d'emballage: Paquet d'exportation standard
Délai de livraison: 5-8 jours ouvrables
Conditions de paiement: L/C, T/T et Western Union
Capacité d'approvisionnement: 5000 pièces par mois
Détail Infomation
Numéro de modèle.: HT-IQT Gamme: Pour les appareils à combustion interne
Type de câblage: Pins de Kovar à quatre fils ou plaqués or Milieu de mesure: Gaz liquide et autres
Fournir: 1,5 mA Dia: 50.4 mm avec dissipateur de chaleur
Température: -30 à 125 Code Hs: 9026209090
Type de signal de sortie: Type analogique Matériel: acier inoxydable
Mettre en évidence:

Capteur de pression de silicium à haute température

,

Capteur de pression au silicium industriel

,

50Capteur de pression au silicium de.4 mm


Description de produit

Capteur de pression en silicium Clap Industry 50,4 mm, capteur haute température HT-IQT

Capteur de pression piézorésistif en silicium HT-IQT

Introduction du capteur de pression en silicium :


HT-IQT est un capteur de pression à membrane affleurante avec une puce en silicium à diffusion haute température très stable. La puce sensible n'entre pas directement en contact avec le milieu mesuré. La pression est transférée à la puce sensible par la membrane en acier inoxydable et l'huile de silicone d'étanchéité, et le pont de résistance de la puce change, entraînant une modification de la tension, et la tension passe au niveau du millivolt. Ce produit est une structure de serrage haute température, facile à nettoyer, ne produira pas de cristallisation dans l'extrémité du filetage, facile à nettoyer, installation simple, haute fiabilité. Convient aux industries alimentaires, de la santé et autres.

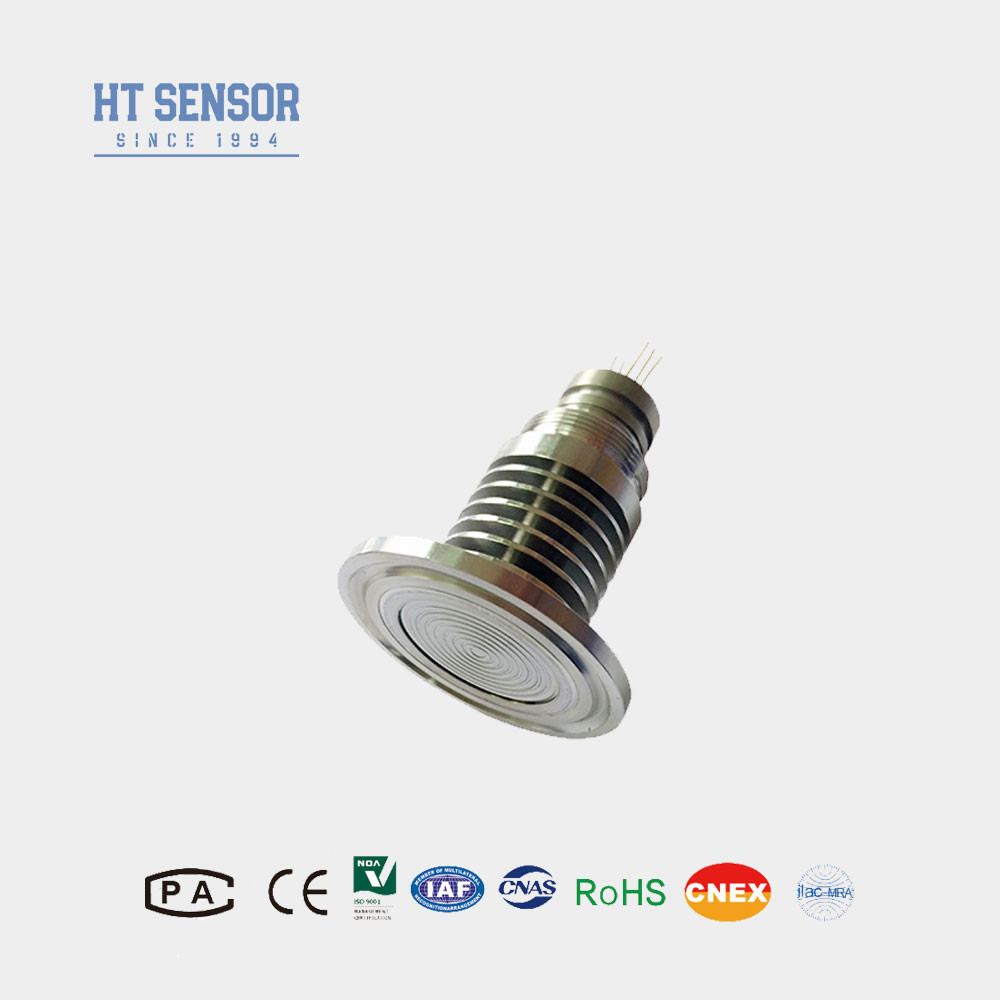

Capteur de pression en silicium Clap Industry 50,4 mm HT-IQT pour liquides à haute température 0

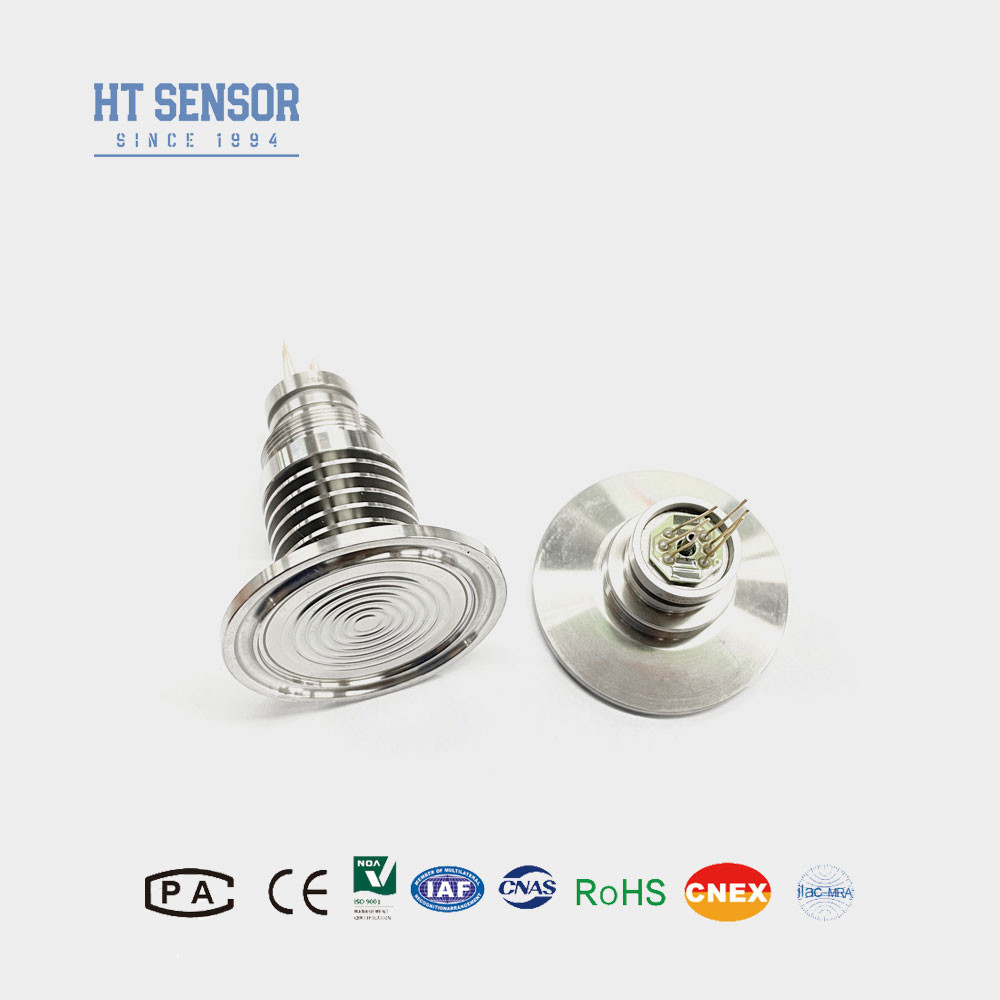

Capteur de pression en silicium Clap Industry 50,4 mm HT-IQT pour liquides à haute température 1
Capteur de pression en silicium Clap Industry 50,4 mm HT-IQT pour liquides à haute température 2


Caractéristiques du produitdu capteur de pression en silicium:
  1. Technologie de pointe et boîtier en acier inoxydable 316L
  2. Compensation de température et correction du point zéro via un circuit à couche épaisse
  3.  Fiabilité, répétabilité et stabilité exceptionnelles
Performances électriquesdu capteur de pression en silicium:
  1. Alimentation :        ≤2mA DC (Typique 1,5mA DC)
  2. Impédance d'entrée  :     2,5KΩ~6KΩ
  3. Impédance de sortie :     2,5KΩ~6KΩ
  4. Connexion électrique : Broches Kovar plaquées or ou fils haute température de 100 mm.
Paramètres de performancedu capteur de pression en silicium:
Plage de mesure Jauge (G) 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa
Absolu (A) 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA
Scellé (S) 3500KPaS
  Typ. Max. Unité
Non-linéarité   ±0,15 ±0,3 %F.S
Répétabilité  0,05 0,1 %F.S
Hystérésis    0,05 0,1 %F.S
Sortie de décalage zéro   0±1 0±2 mV
Sortie pleine échelle   ≤20KPa 50±10 50±30 mV
≥35kPa 100±10 100±30 mV
Dérive de température du décalage zéro ≤20KPa ±1 ±2 %F.S
≥35kPa ±0,5 ±1 %F.S
Dérive de température pleine échelle ≤20KPa ±1 ±2 %F.S
≥35kPa ±0,5 ±1 %F.S
Température compensée ≤20KPa 0~50 ºC
≥35kPa 0~70 ºC
Température de fonctionnement   -20~80 ºC
Température de stockage  -40~125 ºC
Surcharge admissible Prendre la valeur la plus faible entre 3 fois la pleine échelle ou 120MPa
Pression d'éclatement 5X la pleine échelle
Stabilité à long terme 0,2 %   F.S/An
Matériau de la membrane 316L
Résistance d'isolement ≥200MΩ 100VDC
Vibration Aucun changement dans des conditions de 10gRMS, 20Hz à 2000Hz
Choc 100g,11ms
Temps de réponse ≤1ms
Joint torique Caoutchouc nitrile ou caoutchouc fluoré
Milieu de remplissage Huile de silicone
Poids ~220g
Les paramètres sont testés dans les conditions suivantes :  1,5 mA @25°C


Construction générale
Dimension

Capteur de pression en silicium Clap Industry 50,4 mm HT-IQT pour liquides à haute température 3








Connexion électrique et compensation
Capteur de pression en silicium Clap Industry 50,4 mm HT-IQT pour liquides à haute température 4

Exemples de sélection
Capteur de pression en silicium Clap Industry 50,4 mm HT-IQT pour liquides à haute température 5

entreprise
Capteur de pression en silicium Clap Industry 50,4 mm HT-IQT pour liquides à haute température 6Capteur de pression en silicium Clap Industry 50,4 mm HT-IQT pour liquides à haute température 7Capteur de pression en silicium Clap Industry 50,4 mm HT-IQT pour liquides à haute température 8Capteur de pression en silicium Clap Industry 50,4 mm HT-IQT pour liquides à haute température 9

Capteur de pression en silicium Clap Industry 50,4 mm HT-IQT pour liquides à haute température 10

FAQ :



1. Q : Quelles sont les caractéristiques de vos transmetteurs de capteurs de pression ?

R : Nos transmetteurs de capteurs de pression se caractérisent par une haute précision, une durabilité et d'excellentes performances, avec la possibilité de personnalisation.



2. Q : Puis-je personnaliser des spécifications spéciales ?

R : Oui, nos ingénieurs peuvent adapter les produits pour répondre à des besoins spécifiques grâce à nos services OEM et ODM.



3. Q : Quelle est votre capacité de production ?

R : Nos installations de fabrication ont la capacité de produire jusqu'à 30 000 transmetteurs de capteurs de pression par mois, ce qui nous permet de répondre aux commandes à grande échelle. Cependant, il est conseillé de contacter notre équipe commerciale à l'avance pour une planification fluide de la production et de la livraison.



4. Q : Quel est le délai de livraison typique ?

R : Les modèles standard ont généralement un délai de livraison de 5 à 8 jours ouvrables, tandis que les produits personnalisés peuvent varier.



5. Q : Comment les produits sont-ils tarifés ? Des remises sont-elles possibles ?

R : Nous proposons des prix compétitifs avec des remises disponibles pour les commandes en gros ou les partenariats à long terme.



6. Q : Quelle est la garantie de vos produits ? Et le service après-vente ?

R : Nos produits sont assortis d'une garantie de 24 mois à compter de la date d'expédition, et notre service après-vente assure des réponses rapides dans les 24 heures ainsi qu'une assistance à distance via le réseau PC.
