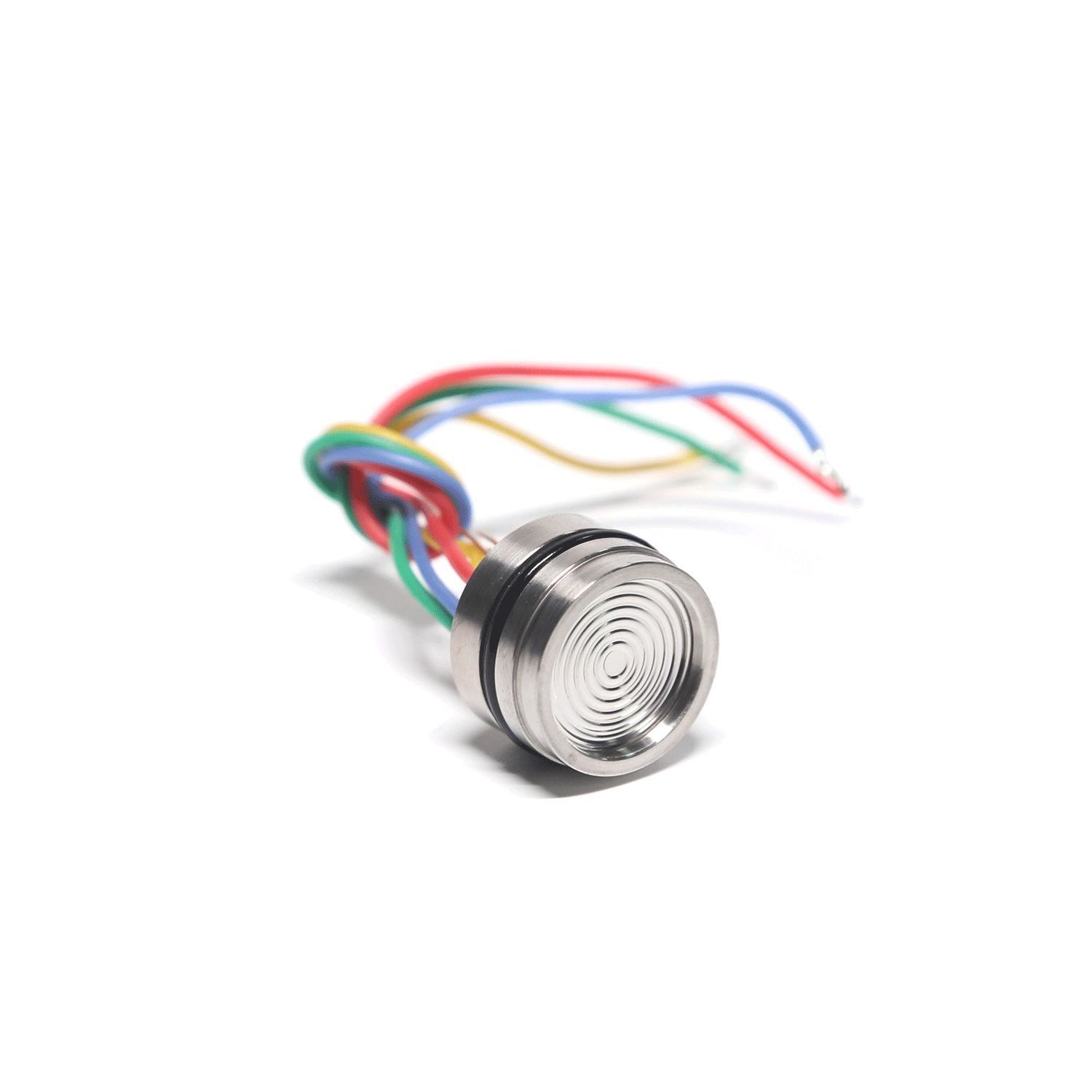

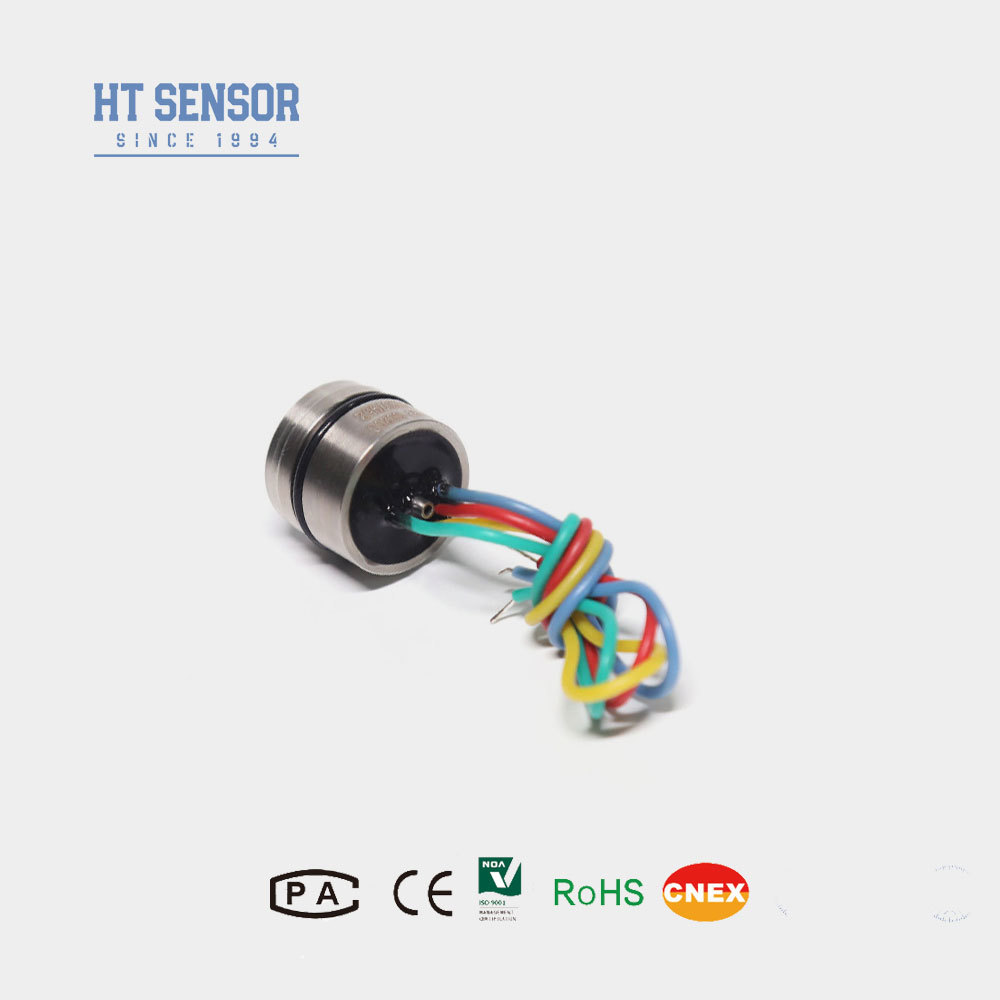

HT19 Capteur de pression piézoresistif au silicium
Introduction:
Le HT19 est un capteur de pression piézorésistif en silicium de haute performance, conçu avec un noyau doté d'un élément de détection en silicium diffus hautement stable.Il fonctionne en transférant la pression du milieu mesuré au diaphragme en silicium via un diaphragme d'isolation et de l'huile de siliconeSa conception polyvalente et sa construction robuste permettent une application étendue dans des environnements exigeants,comprenant les compresseurs d'air et les systèmes de réfrigération, lorsque la surveillance constante et précise de la pression est essentielle à l'efficacité et à la sécurité de l'exploitation.
Caractéristiques du produit:
1Le capteur utilise une technologie de fabrication avancée et dispose d'un boîtier en acier inoxydable de 316L durable.y compris le titane et le Hastelloy, pour assurer une résistance supérieure à la corrosion et une fiabilité à long terme dans des environnements exigeants.
2Pour améliorer la précision des mesures, un circuit à film épais est intégré pour une compensation de température précise et un étalonnage au point zéro.minimiser la dérive et assurer une performance constante dans différentes conditions de fonctionnement.
3Avec une excellente fiabilité, répétabilité et stabilité à long terme, le capteur est conçu pour fournir des performances fiables dans des applications critiques.réduire les besoins en maintenance et les temps d'arrêt opérationnels.
Applications:
1. Convient pour mesurer la pression des gaz et des liquides non corrosifs avec 316L Compatibilité avec l'acier inoxydable
2Appliqué dans divers sites de processus industriels, y compris le pétrole, la chimie, la métallurgie, l'énergie et l'hydrologie
3Utilisé dans les industries maritimes et aéronautiques
4. Convient pour les systèmes de commande hydraulique et pneumatique
5. Utilisé dans les applications de contrôle de processus
Performance électrique:
1Énergie: ≤ 2 mA de courant continu (type 1,5 mA de courant continu)
2. Impédance d'entrée:3KΩ~6KΩ
3. Impédance de sortie:2.5KΩ~6KΩ

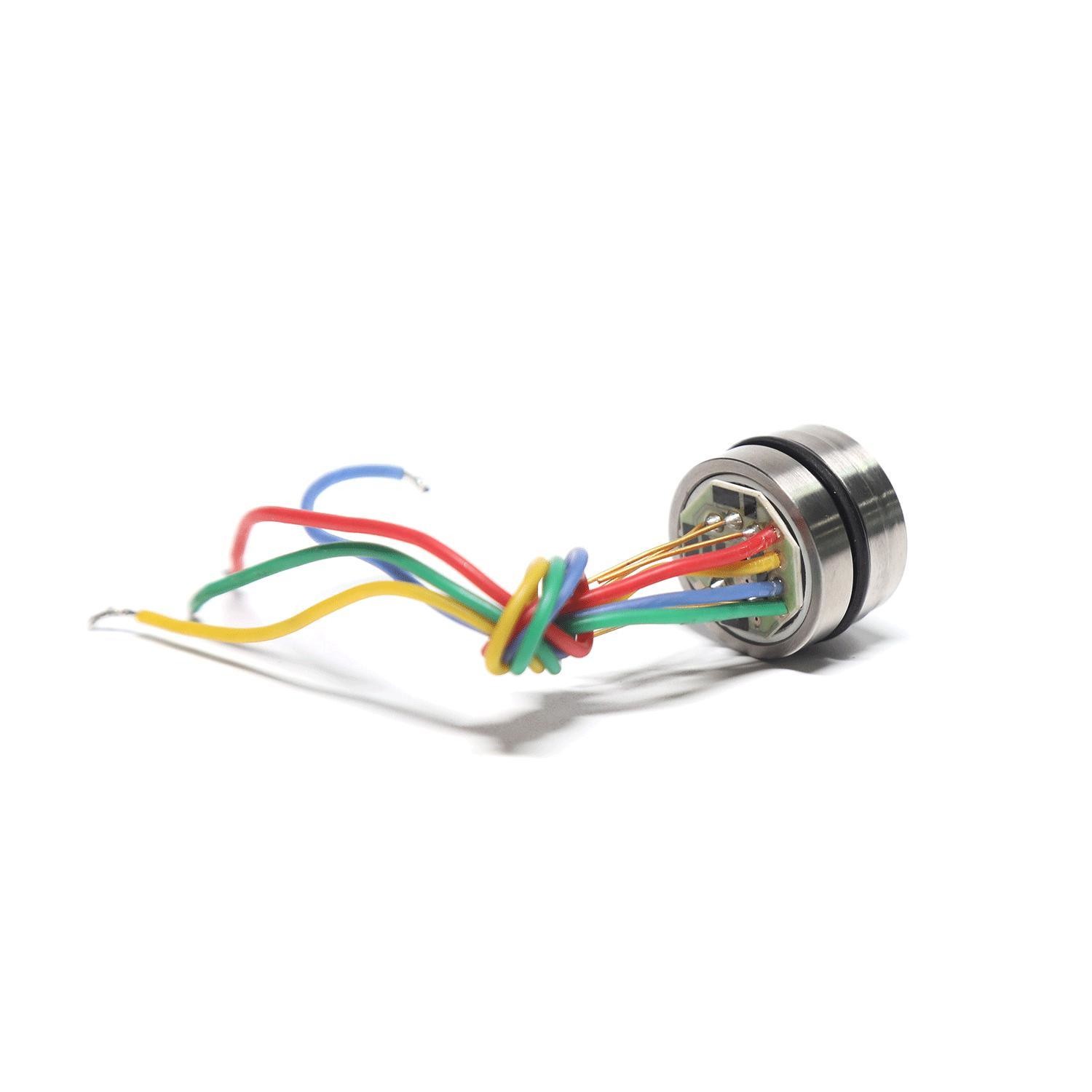

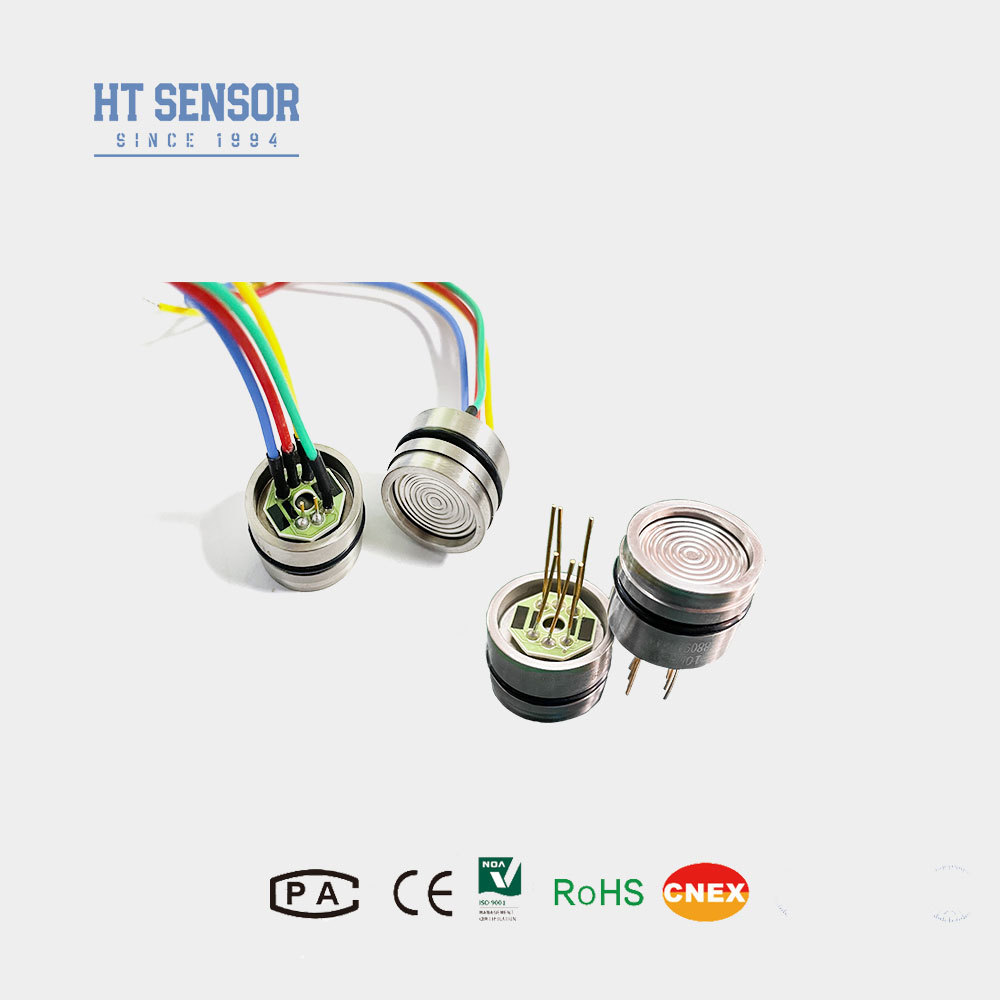

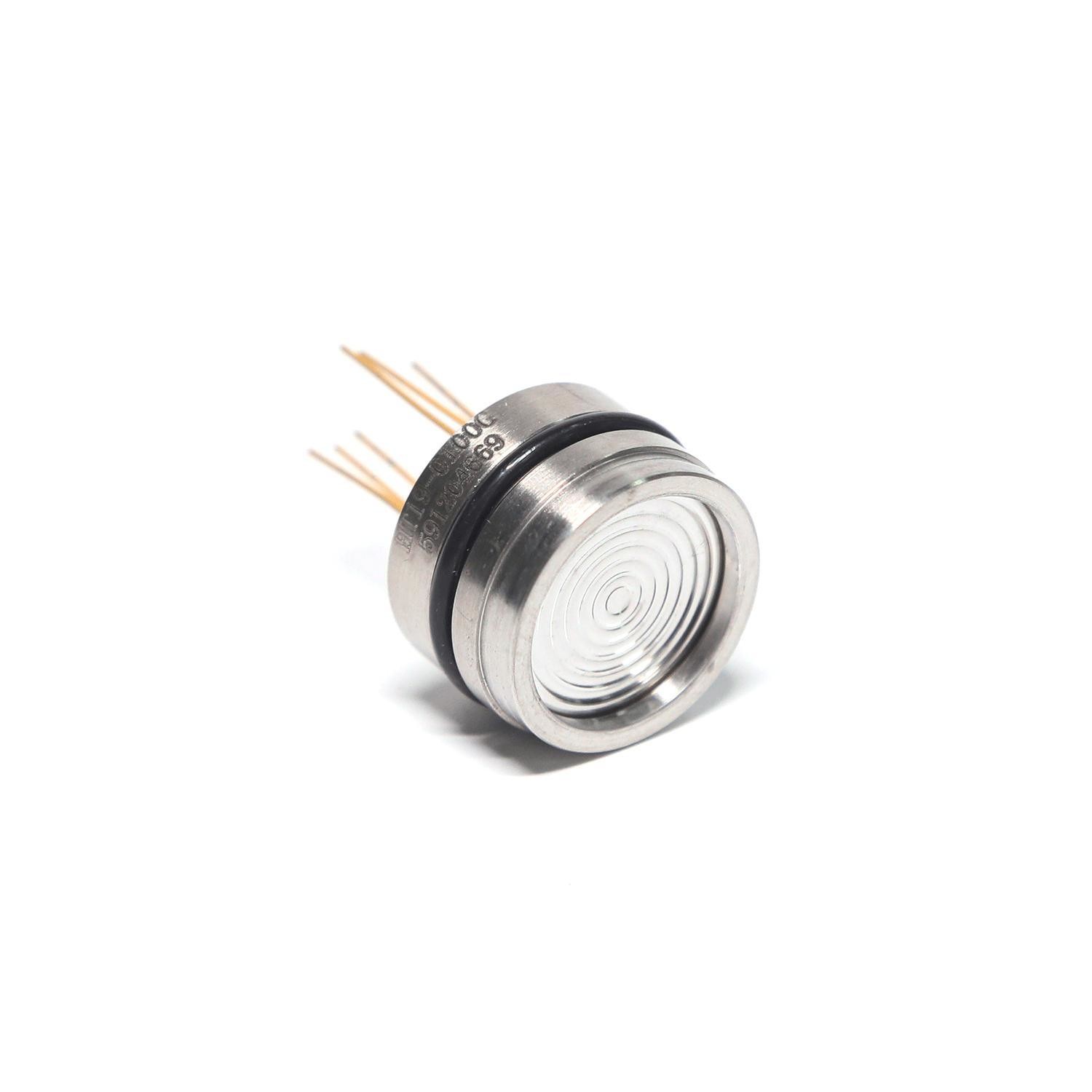

4Connexion électrique: broches Kovar plaquées en or ou câbles à haute température de 100 mm.
| Paramètres de performance: |
| Portée |
Épaisseur (G) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000KPa |
| Absolute (A) |
Les émissions de gaz à effet de serre sont calculées en fonction de la fréquence d'émission. |
| Sélectionné |
Le système d'alarme doit être équipé d'un système d'alarme à haute fréquence.Le système d'alimentation doit être équipé d'un système d'alimentation électrique. |
| |
Le type |
Je suis désolé. |
Unité |
| Non linéaire |
± 0.15 |
± 0.3 |
% F.S. |
| Répétabilité |
0.05 |
0.1 |
% F.S. |
| Hystérésis |
0.05 |
0.1 |
% F.S. |
| Sortie nulle |
0 ± 1 |
0 ± 2 |
MV |
| Sortie de la portée |
≤ 20 KPa |
50 ± 10 |
50 ± 30 |
MV |
| ≥ 35 kPa |
100 ± 10 |
100 ± 30 |
MV |
| Erreur de température nulle |
≤ 20 KPa |
± 1 |
±2 |
% F.S. |
| ≥ 35 kPa |
± 0.5 |
± 1 |
% F.S. |
| Température d'erreur |
≤ 20 KPa |
± 1 |
±2 |
% F.S. |
| ≥ 35 kPa |
± 0.5 |
± 1 |
% F.S. |
| Temps compensé. |
≤ 20 KPa |
0 à 50 |
oC |
| ≥ 35 kPa |
0 à 70 |
oC |
| Température de fonctionnement |
- 20 à 80 |
oC |
| Température de stockage |
-40 à 125 |
oC |
| Surcharge admissible |
Prenez la plus petite valeur entre 3 fois l'échelle complète ou 120MPa |
|
| Pression de rupture |
5 fois la taille totale |
|
| Stabilité à long terme |
0.2 % |
F.S./année |
| Matériau du diaphragme |
autres |
|
| Résistance à l'isolation |
Pour les appareils à courant alternatif |
|
| Vibration |
Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz |
|
| Le choc |
100 g, 11 ms |
|
| Temps de réponse |
≤ 1 ms |
|
| Sceau de l'anneau O |
Rings de nitrile ou de fluorure |
|
| Remplissage du milieu |
Huile de silicium |
|
| Le poids |
environ 20 g |
|
| Les paramètres sont testés dans les conditions suivantes: 1,5 mA @ 25°C |
| Construction du schéma |
| type 1 |
 |
| type 2 |
|
| Connexion électrique et compensation |
|
|
1. Faites attention à l'ajustement entre la taille du noyau et le boîtier de l'émetteur pendant l'assemblage pour atteindre leétanchéité requise
2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter que la plaque de compensation ne soit bloquée ou endommagée.
3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter des dommages au noyau dus à une déformation ou à un perçage du diaphragme.
5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau.
6Si des modifications sont apportées aux câbles des broches, suivez l'étiquette sur le noyau pour référence.
1.Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
A: haute précision, durabilité et excellentes performances.
2.Q: Puis-je personnaliser les spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons le service OEM et ODM
3Q: Quelle est votre capacité de production?
A: Je suis désolé. Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison
.
4.Q: Quelle est la période de livraison typique?
R: 5 à 8 jours ouvrables pour les modèles standard.
5Q: Quel est le prix des produits?
A: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme
.
6.Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Notre temps de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par le réseau PC est toujours disponible.
