Capteur de pression de niveau piézorésistif en silicium en acier inoxydable HT19 avec noyau de capteur à 4 fils

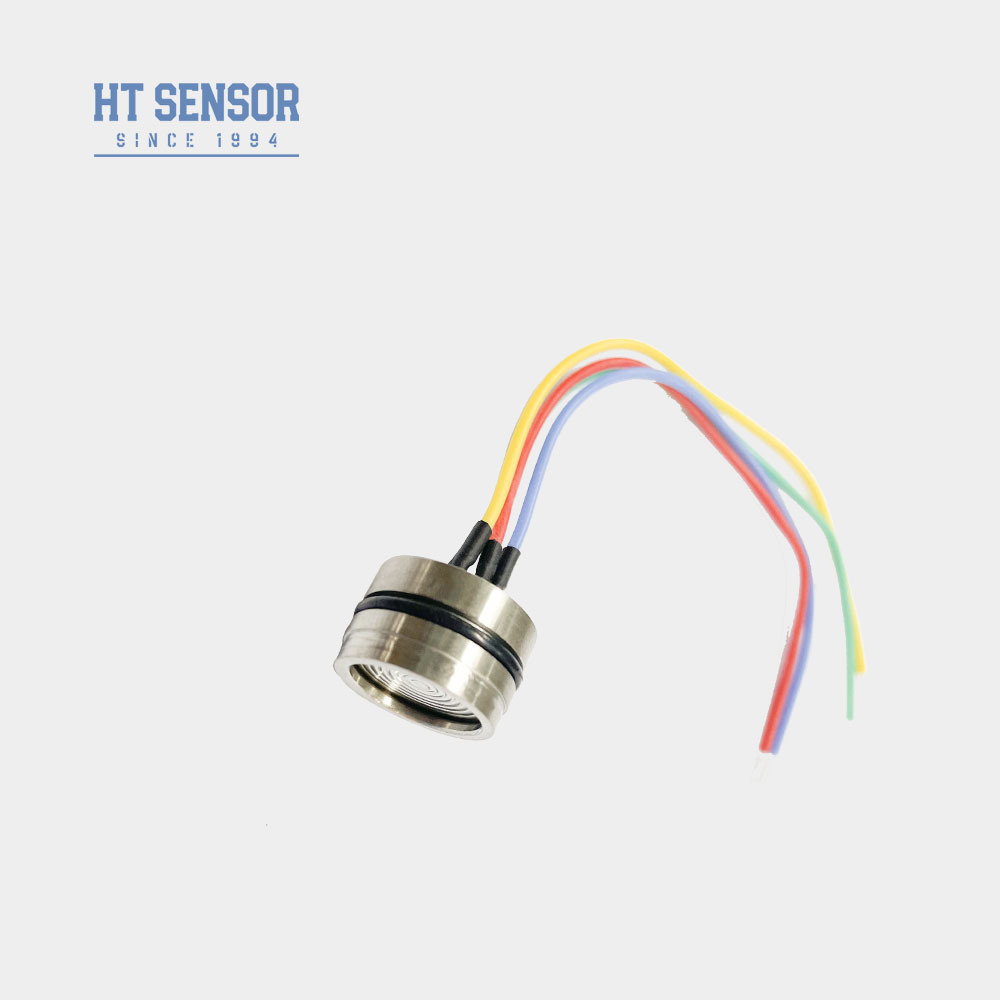

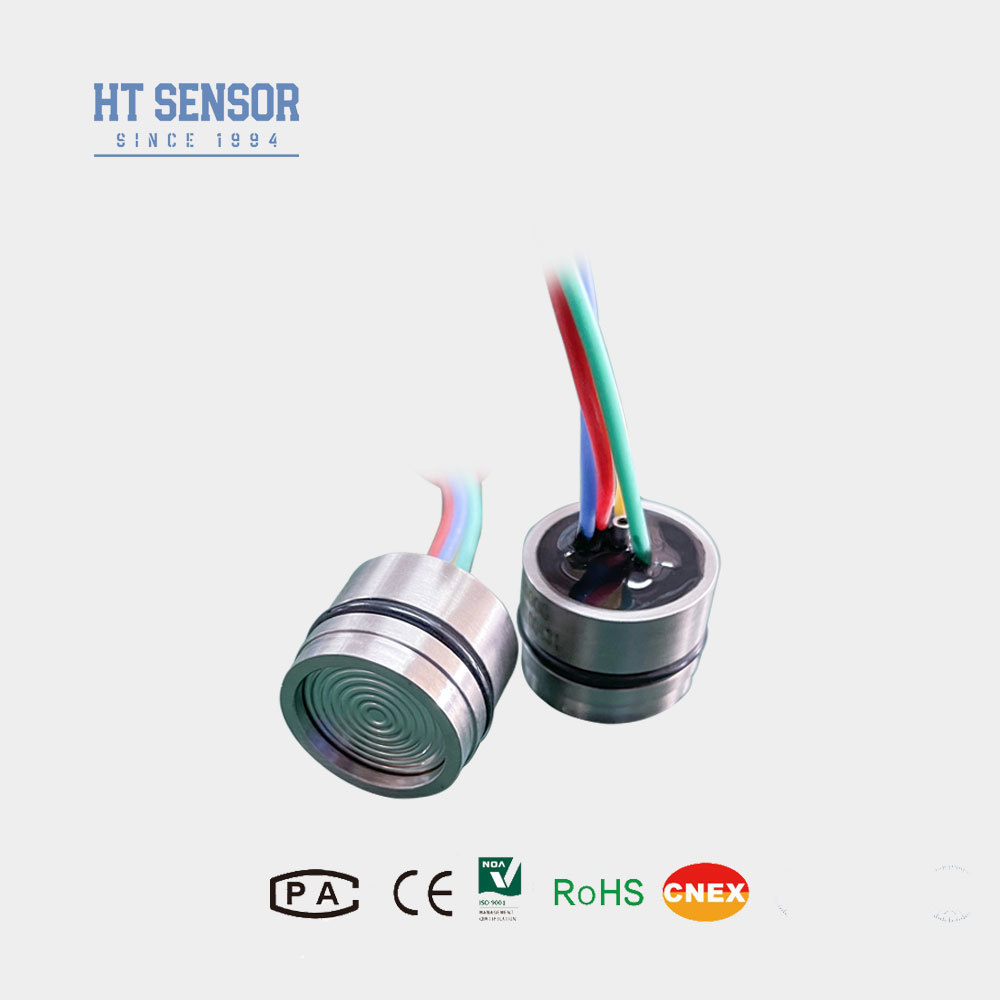

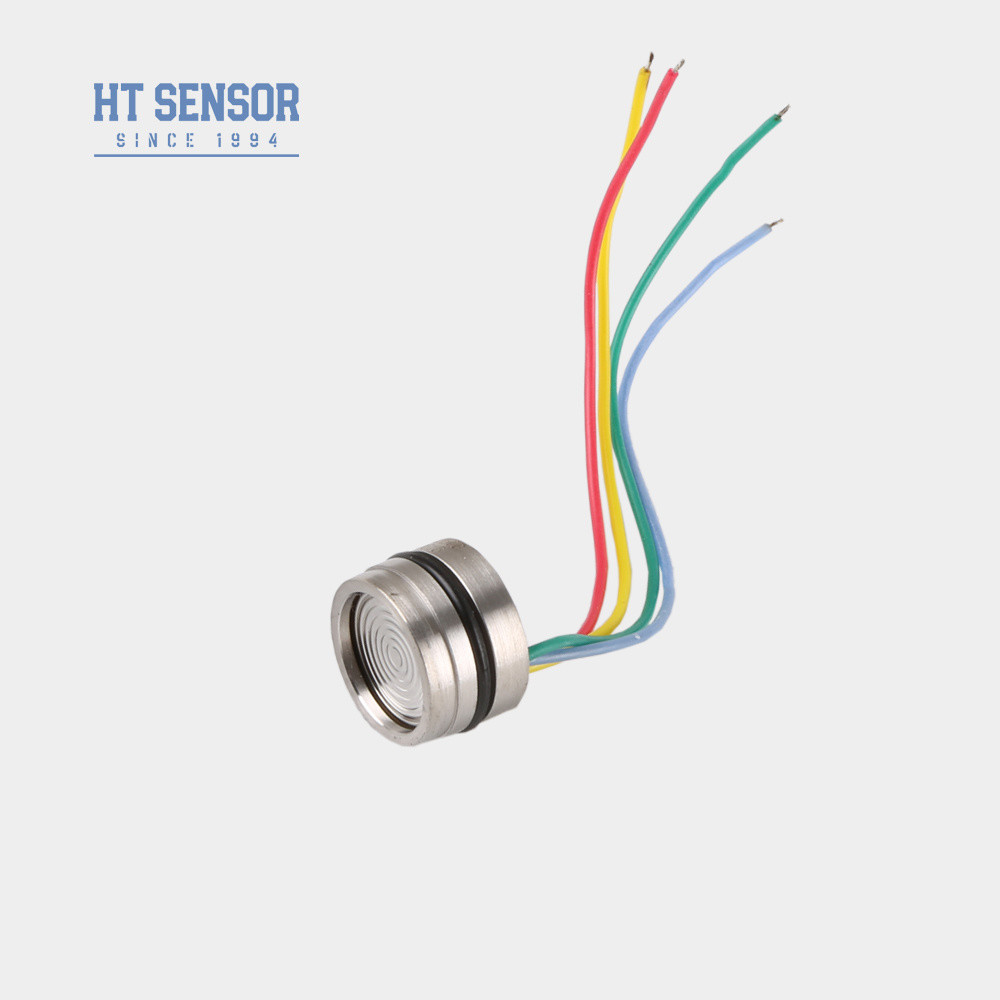

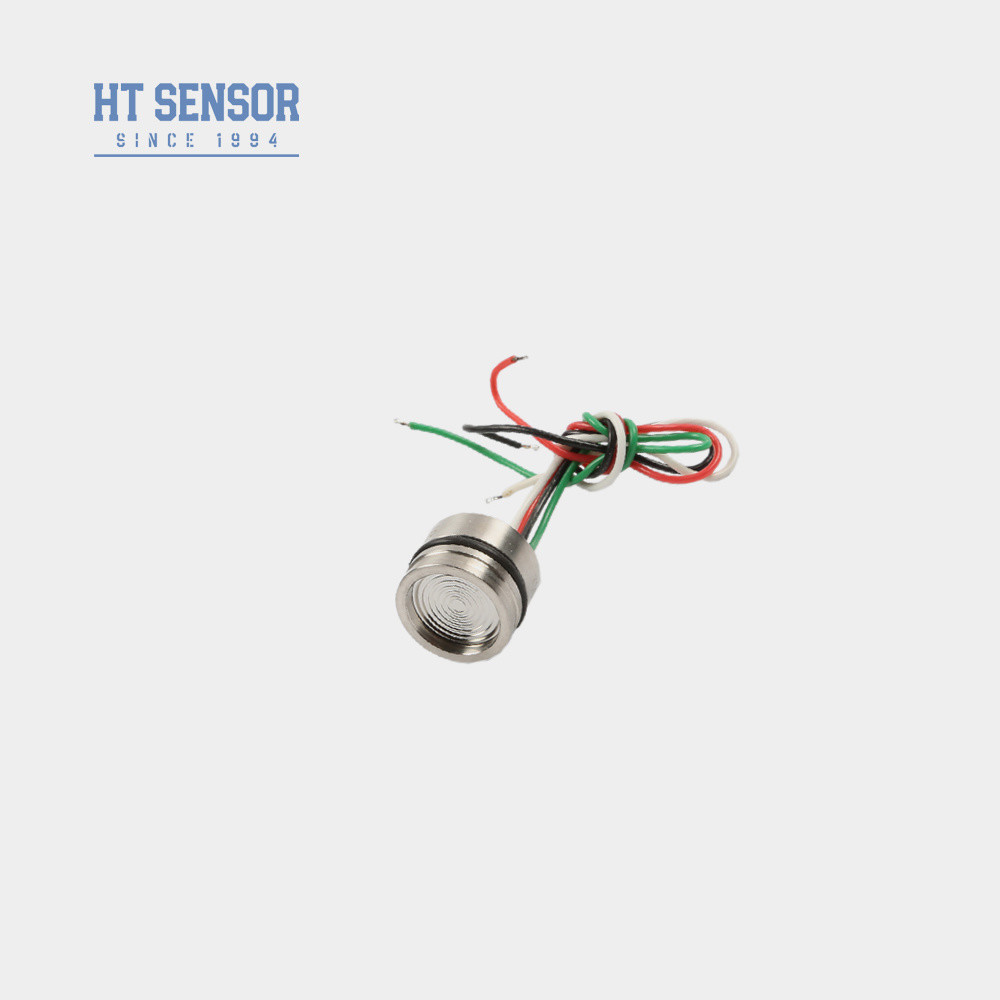

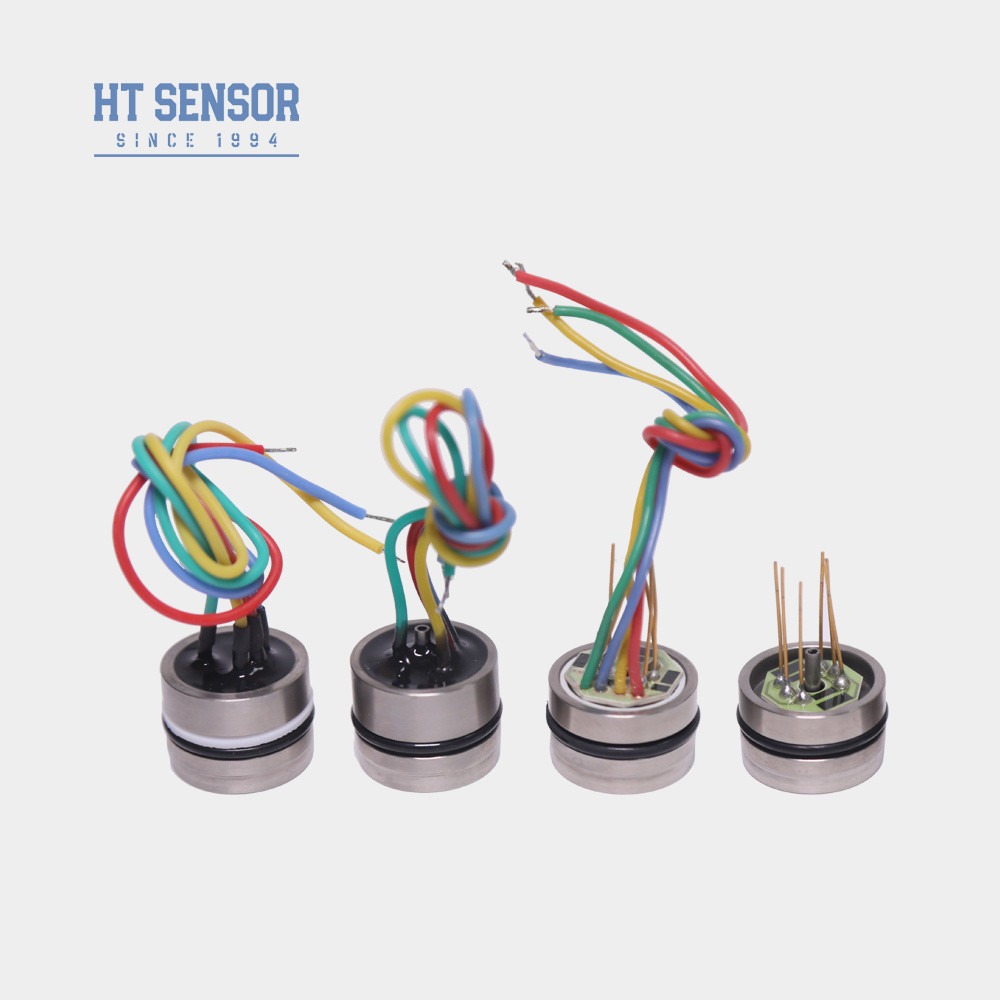

HT19 Stainless Steel Silicon Piezoresistive Level Pressure Sensor With 4 Wire Sensor Core
HT19 Stainless Steel Silicon Piezoresistive Level Pressure Sensor With 4 Wire Sensor Core HT19 Stainless Steel Silicon Piezoresistive Level Pressure Sensor With 4 Wire Sensor Core HT19 Stainless Steel Silicon Piezoresistive Level Pressure Sensor With 4 Wire Sensor Core HT19 Stainless Steel Silicon Piezoresistive Level Pressure Sensor With 4 Wire Sensor Core HT19 Stainless Steel Silicon Piezoresistive Level Pressure Sensor With 4 Wire Sensor Core
Informations de base
Lieu d'origine: Baoji, en Chine
Nom de marque: HT SENSOR
Certification: ISO9001
Numéro de modèle: HT19F
Quantité de commande min: 1
Prix: negotiable
Détails d'emballage: Paquet d'exportation standard
Délai de livraison: 5-8 jours ouvrables
Conditions de paiement: Western Union, L/C, T/T
Capacité d'approvisionnement: 5000 pièces par mois
meilleur prix Contactez
Détail Infomation
Numéro de modèle.: HT19F Type de câblage: À quatre fils
Milieu de mesure: Gaz et liquide Personnalisé: OEM
Milieu de remplissage: Huile de silicium Stabilité à long terme: 0.2%F.S/Year
Forfait Transport: carton Spécification: 19 mm
Marque déposée: - Je ne sais pas. Origine: Chine
Code HS: 9026209090 Pour: Transmetteur de pression au silicium diffusé
Type de signal de sortie: Signal mv de type analogique Matériel: Acier inoxydable
Mettre en évidence:

HT19 capteur de pression en acier inoxydable

,

Capteur de niveau piezoresistif à 4 fils

,

Capteur de pression en silicium avec garantie

Description de produit

Description du produit

HT19 Capteur de pression piézoresistif au silicium en acier inoxydable avec un noyau de capteur à 4 fils

HT19 Capteur de pression piézoresistif au silicium

Introduction:



Le HT19 est un capteur de pression piézorésistif en silicium, doté d'un élément de détection en silicium diffus hautement stable à son noyau.En transmettant la pression du milieu mesuré au diaphragme en silicium à travers un diaphragme d'isolation et de l'huile de silicium, il assure une mesure précise et fiable des pressions des liquides et des gaz.le capteur est largement utilisé dans des applications exigeantes telles que les compresseurs d'air et les systèmes de réfrigération.

Caractéristiques du produit:
1.Utilisant une technologie de pointe et un boîtier en acier inoxydable 316L, ainsi que matériaux tels que le titane et le Hastelloy pour le diaphragme
2.Utilisation de circuits à pellicule épaisse pour la compensation de la température et le point zéro correction
3.fiabilité, répétabilité et stabilité exceptionnelles
Applications:
1. Convient pour mesurer la pression des gaz et des liquides non corrosifs avec 316L Compatibilité avec l'acier inoxydable
2Appliqué dans divers sites de procédés industriels, y compris le pétrole, la chimie, la métallurgie, l'énergie et l'hydrologie
3.Utilisé dans les industries maritimes et aéronautiques
4. Convient pour les systèmes de commande hydraulique et pneumatique
5.Utilisé dans les applications de contrôle de processus
Performance électrique:
1.Alimentation électrique: ≤ 2 mA CC (DC typique de 1,5 mA)
2.Impédance d'entrée: 3KΩ~6KΩ
3Impédance de sortie:2.5KΩ~6KΩ

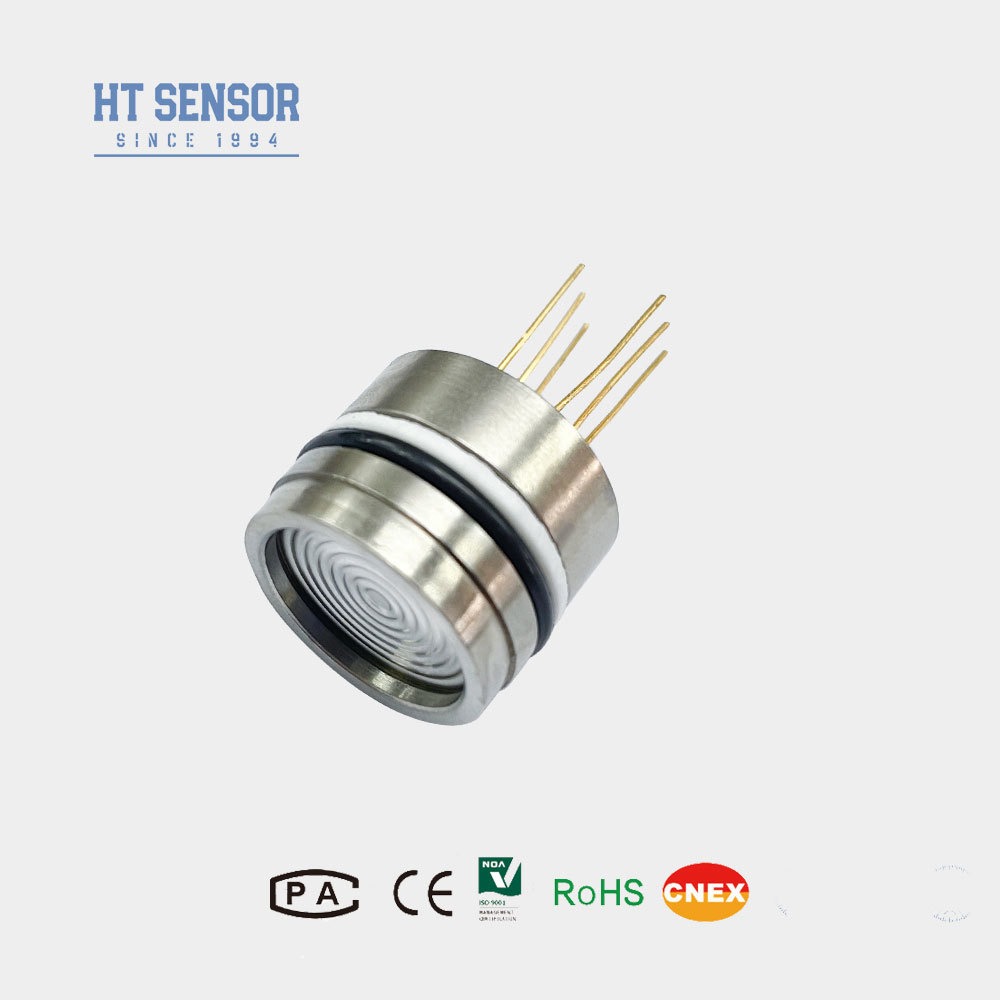

4.Connexion électrique: broches Kovar plaquées en or ou câbles à haute température de 100 mm.
Paramètres de performance:
Portée Épaisseur (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000KPa
Absolute (A) Les émissions de gaz à effet de serre sont calculées en fonction de la fréquence d'émission.
Sélectionné Le système d'échantillonnage doit être conforme à l'annexe I.Pour les appareils à haute fréquence, la fréquence d'écoulement doit être supérieure ou égale à:
  Le type Je suis désolé. Unité
Non linéaire   ± 0.15 ± 0.3 % F.S.
Répétabilité  0.05 0.1 % F.S.
Hystérésis    0.05 0.1 % F.S.
Sortie nulle   0 ± 1 0 ± 2 MV
Sortie de la portée   ≤ 20 KPa 50 ± 10 50 ± 30 MV
≥ 35 kPa 100 ± 10 100 ± 30 MV
Erreur de température nulle ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Température d'erreur ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Temps compensé. ≤ 20 KPa 0 à 50 oC
≥ 35 kPa 0 à 70 oC
Température de fonctionnement - 20 à 80 oC
Température de stockage -40 à 125 oC
Surcharge admissible Prenez la plus petite valeur entre 3 fois l'échelle complète ou 120MPa
Pression de rupture 5 fois la taille totale
Stabilité à long terme 0.2 %  F.S./année
Matériau du diaphragme autres
Résistance à l'isolation Pour les appareils à courant alternatif
Vibration Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz
Le choc 100 g, 11 ms
Temps de réponse ≤ 1 ms
Sceau de l'anneau O Rings de nitrile ou de fluorure
Remplissage du milieu Huile de silicium
Le poids environ 20 g
Les paramètres sont testés dans les conditions suivantes: 1,5 mA @ 25°C

Construction du schéma
type 1 Capteur de pression de niveau piézorésistif en silicium en acier inoxydable HT19 avec noyau de capteur à 4 fils 0
type 2 Capteur de pression de niveau piézorésistif en silicium en acier inoxydable HT19 avec noyau de capteur à 4 fils 1

Connexion électrique et compensation




Capteur de pression de niveau piézorésistif en silicium en acier inoxydable HT19 avec noyau de capteur à 4 fils 2






Exemples de sélection
Capteur de pression de niveau piézorésistif en silicium en acier inoxydable HT19 avec noyau de capteur à 4 fils 3
Conseils pour commander
1. Faites attention à l'ajustement entre la taille du noyau et le boîtier de l'émetteur pendant l'assemblage pour atteindre leétanchéité requise
2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter que la plaque de compensation ne soit bloquée ou endommagée.
3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter des dommages au noyau dus à une déformation ou à un perçage du diaphragme.
5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau.
6Si des modifications sont apportées aux câbles des broches, suivez l'étiquette sur le noyau pour référence.


Questions et réponses

1.Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
A: haute précision, durabilité et excellentes performances.

2.Q: Puis-je personnaliser les spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons le service OEM et ODM

3Q: Quelle est votre capacité de production?
A: Je suis désolé. Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison
.
4.Q: Quelle est la période de livraison typique?
A: Je suis désolé.5 à 8 jours ouvrablesPour les modèles standard, les produits personnalisés peuvent varier.

5Q: Quel est le prix des produits?
A: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme
.
6.Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Notre temps de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par le réseau PC est toujours disponible.

Capteur de pression de niveau piézorésistif en silicium en acier inoxydable HT19 avec noyau de capteur à 4 fils 4

Capteur de pression de niveau piézorésistif en silicium en acier inoxydable HT19 avec noyau de capteur à 4 fils 5
