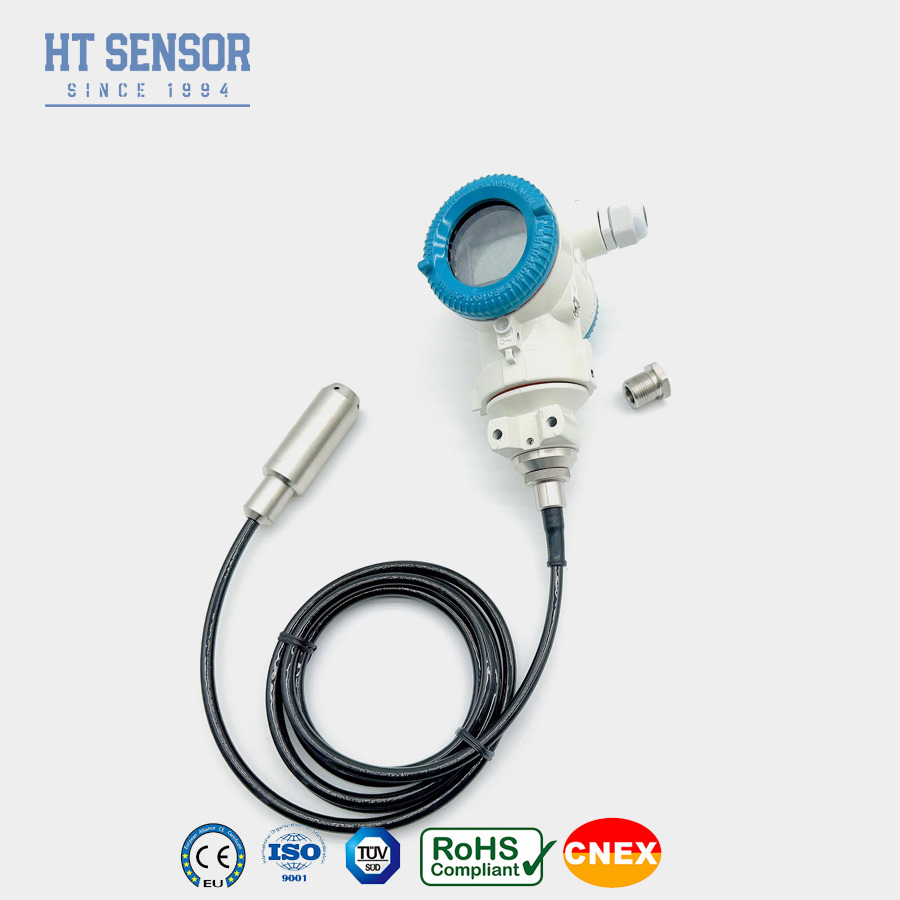

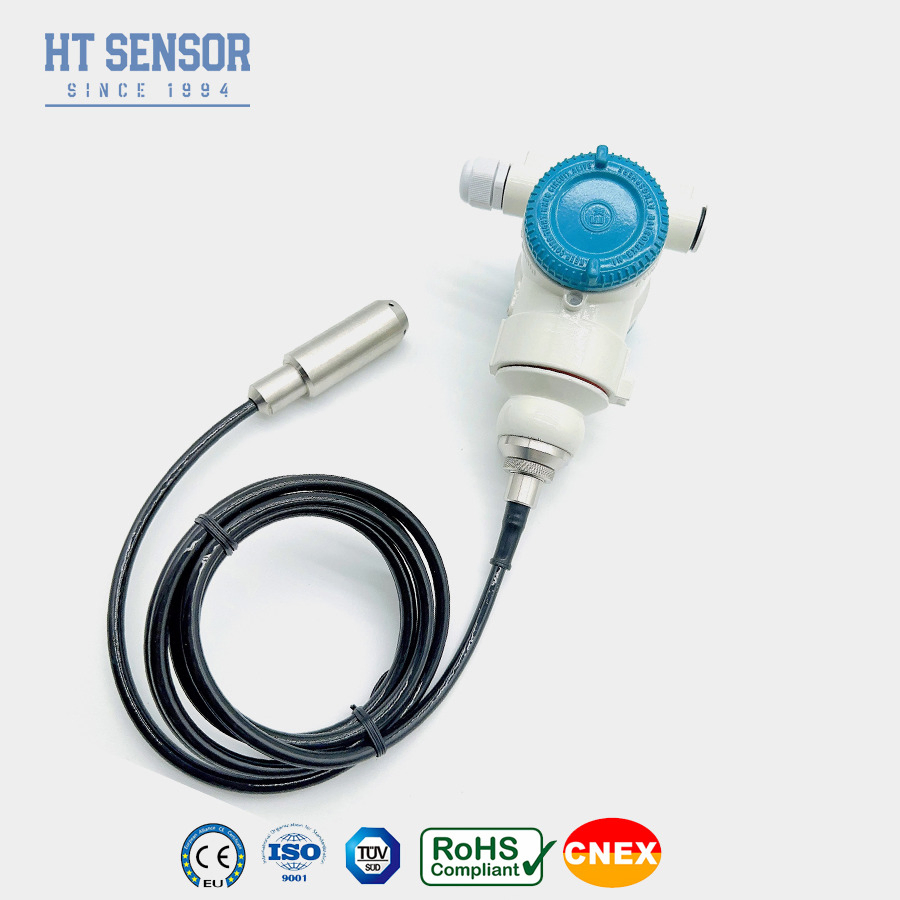

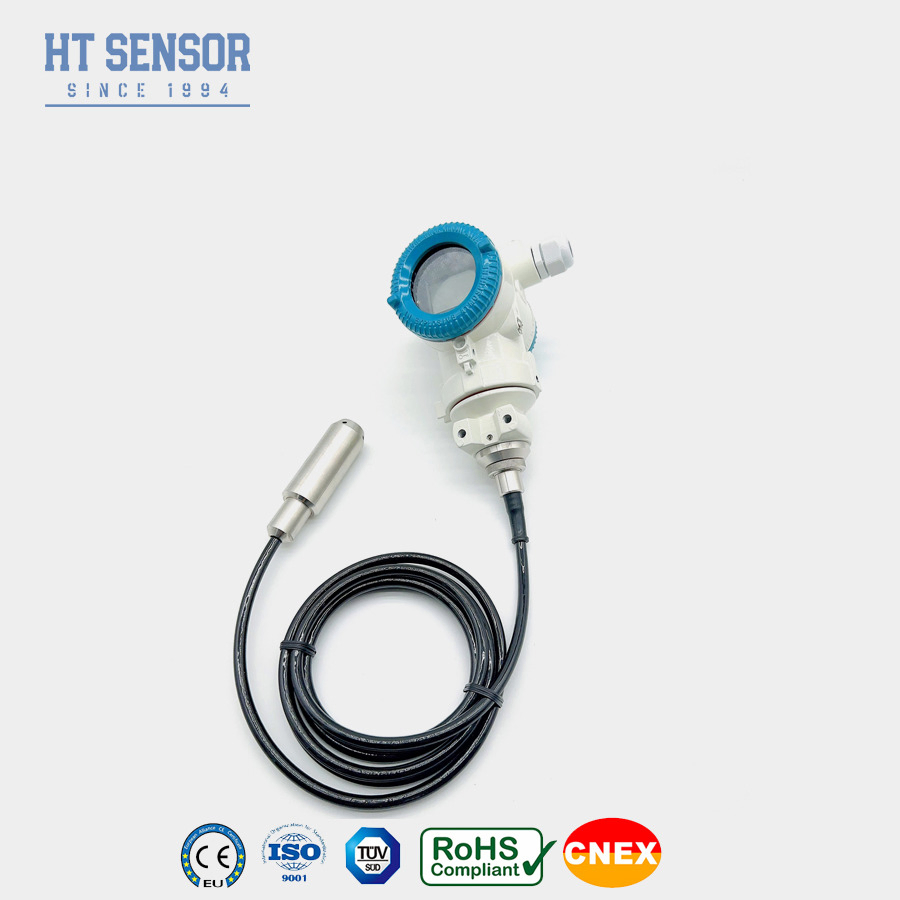

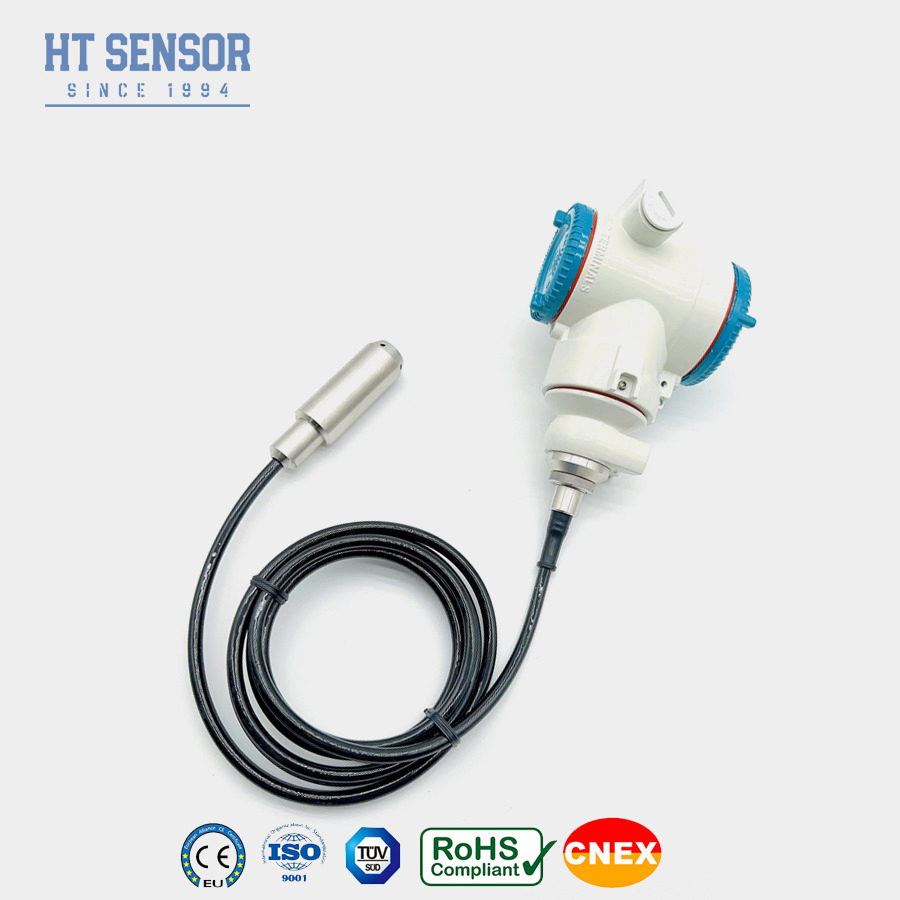

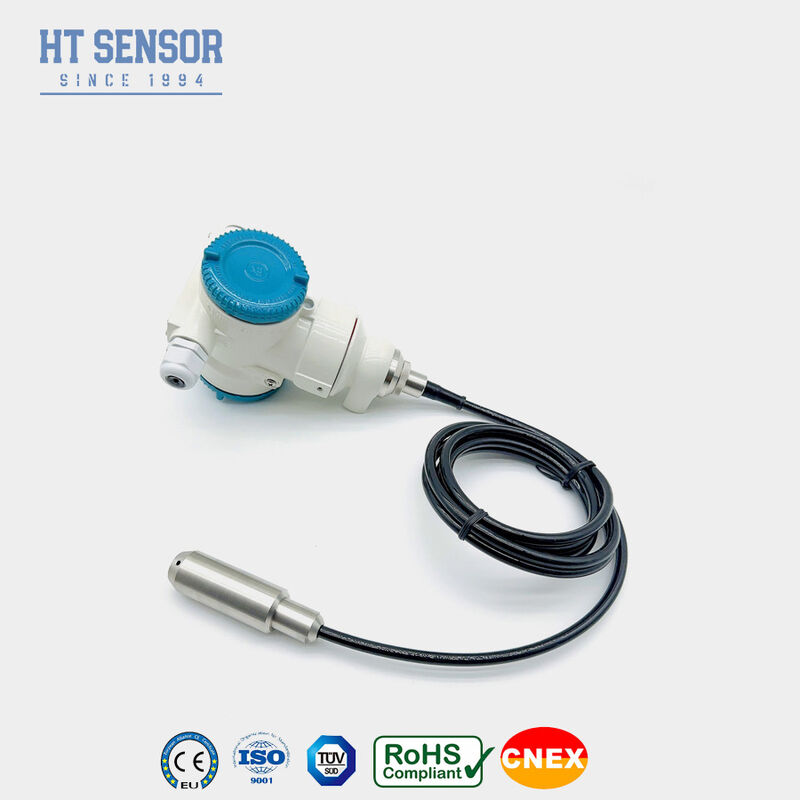

Transmetteur de niveau de liquide en acier inoxydable 316L IP68 étanche avec transmetteur de pression de précision de 0,25 %
Product Details
| Numéro de modèle.: | BH93420-III: les produits de base | Signal de sortie: | Type analogique |
|---|---|---|---|
| Processus de production: | un capteur de pression en silicium diffusé piézorésistif | matériel: | Acier inoxydable |
| Indice IP: | IP68 | Poids net: | 1,5 kg |
| Matériau du diaphragme: | Acier inoxydable 316L | Précision: | 0,25%, 0,3%, 0,5% |
| Matériau du câble: | Écrans et appareils électroniques | Taille du message: | 0~1m…400mH2O |
| Type de pression: | Pression de mesure, pression absolue, pression scellée | Capacité de surcharge: | ≤ 2x plage nominale |
| Température de fonctionnement: | -20 à 80 °C | Classification à l'épreuve des explosions: | ExiaIICT6 |
| Matériau du boîtier: | Coulé en aluminium, 1cr18ni9ti | ||
| Mettre en évidence |
Transmetteur de niveau de liquide en acier inoxydable 316L,Transmetteur de pression étanche IP68,Capteur de niveau de précision de 0 |
||
Product Description
- Conception séparée pour un câblage et un étalonnage faciles sur site
- Affichage LED pour des lectures claires
- Indice de protection contre les explosions : ExiaIICT6
- Indice de protection élevé : IP68
- Options de câble : PE, PU, PTFE
- Compatible avec les liquides 316LSS et non corrosifs
- Surveillance des niveaux d'eau dans les systèmes d'égouts, industriels et municipaux, les réservoirs d'eau, les puits, les rivières, l'eau de mer et les lacs
- Surveillance du niveau de diesel, de carburant et d'autres réservoirs d'huile
| Paramètre | Spécification |
|---|---|
| Plage de mesure | 0~1m…400mH2O |
| Type de pression | Pression manométrique, Pression absolue, Pression scellée |
| Surcharge | ≤ 2X plage nominale |
| Précision @ 25°C | ±0.25% (Typ.) ±0.5% (Max.) |
| Répétabilité | ±0.03% (Typ.) ±0.05%FS (Max.) |
| Hystérésis | ±0.03% (Typ.) ±0.05%FS (Max.) |
| Stabilité à long terme | ±0.15%F.S/an (Max.) |
| Dérive de température du zéro | ±0.01%FS/°C(>100KPa), ±0.02%FS/°C (≤100Kpa) |
| Dérive de température de l'étendue | ±0.01%FS/°C(>100KPa), ±0.02%FS/°C (≤100Kpa) |
| Température de compensation | 0-50°C (0-1m . 0-2m) ; 0-70°C |
| Température de fonctionnement | -20~80°C |
| Température de stockage | -30~100°C |
| Vibration | 10g, 55Hz ~ 2kHz |
| Choc | 100g |
| Matériau du boîtier | Aluminium moulé, 1Cr18Ni9Ti |
| Matériau du diaphragme | Acier inoxydable 316L |
| Résistance d'isolement | >=100MΩ@100VDC |
| Indice de protection contre les explosions | ExiaIICT6 |
| Indice de protection | IP68 |
| Joint torique | Caoutchouc fluoré |
| Poids | ~1.5Kg (sans câble) |
| Matériau du câble | Câble Polyéthylène, Polyuréthane, PTFE |
| Signal de sortie | Tension d'alimentation | Type de sortie |
|---|---|---|
| 4~20mA | 15~30VDC | 2/3/4 fils |
| Protocole de communication RS485 | 4 fils |
- Assurez la compatibilité du milieu mesuré avec les composants du produit
- Spécifiez la densité du milieu mesuré
- Fournissez des détails pour les applications sujettes à de fortes interférences électromagnétiques ou radiofréquences
- Installez des dispositifs de protection contre la foudre et assurez une mise à la terre adéquate pour un fonctionnement fiable
| Composant | Code | Description |
|---|---|---|
| Série de produits | BH93420 | Transmetteur de pression |
| Plage de mesure | 0~10m…400m | |
| Alimentation | D1 | 24VDC |
| Alimentation | D2 | 5VDC |
| Alimentation | D3 | Autre |
| Signal de sortie | S1 | 4~20mADC |
| Signal de sortie | S2 | 1~5VDC |
| Signal de sortie | S3 | 0~5VDC |
| Signal de sortie | S4 | 0~10mADC |
| Signal de sortie | S5 | 0~20mADC |
| Signal de sortie | S6 | 0~10VDC |
| Signal de sortie | S7 | 0.5~4.5VDC |
| Signal de sortie | S8 | RS485 |
| Type de pression | G | Pression manométrique |
| Type de pression | A | Pression absolue |
| Type de pression | S | Pression de référence scellée |
| Matériau | 01 | Acier inoxydable 304 |
| Matériau | 02 | Acier inoxydable 316L |
| Matériau du câble | C1 | PE |
| Matériau du câble | C2 | PU |
Product Highlights
Capteur de niveau de carburant/eau BH93420-III avec une précision de ±0,25 %, indices antidéflagrants IP68 et ExiaIICT6. Construction en acier inoxydable, options OEM personnalisées disponibles. Idéal pour les applications de surveillance de liquides industriels.
