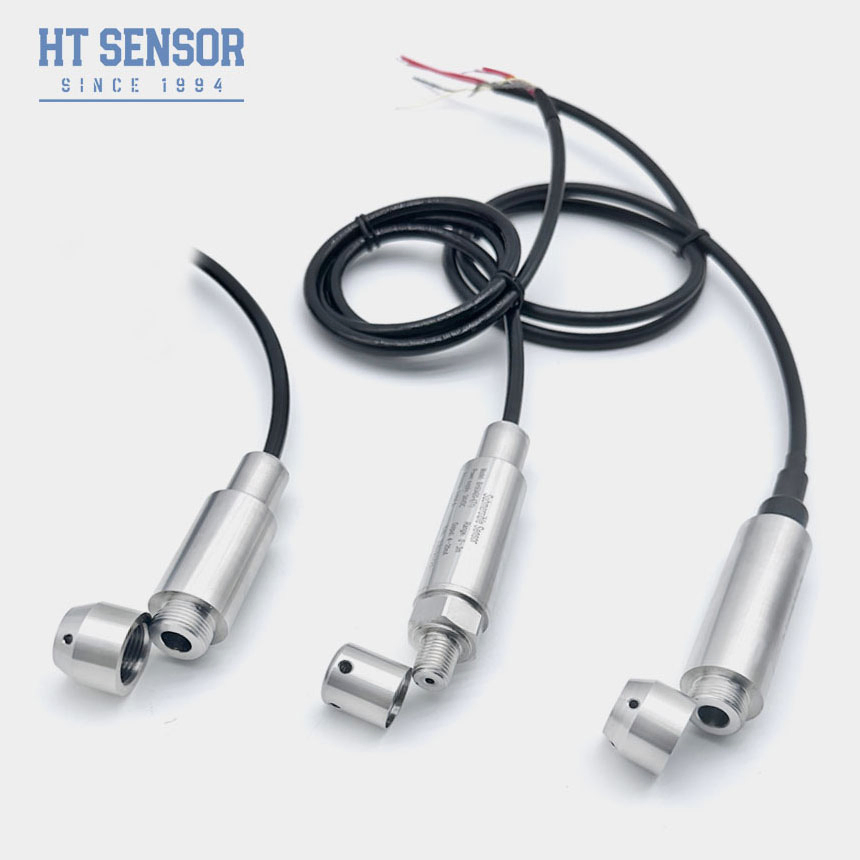

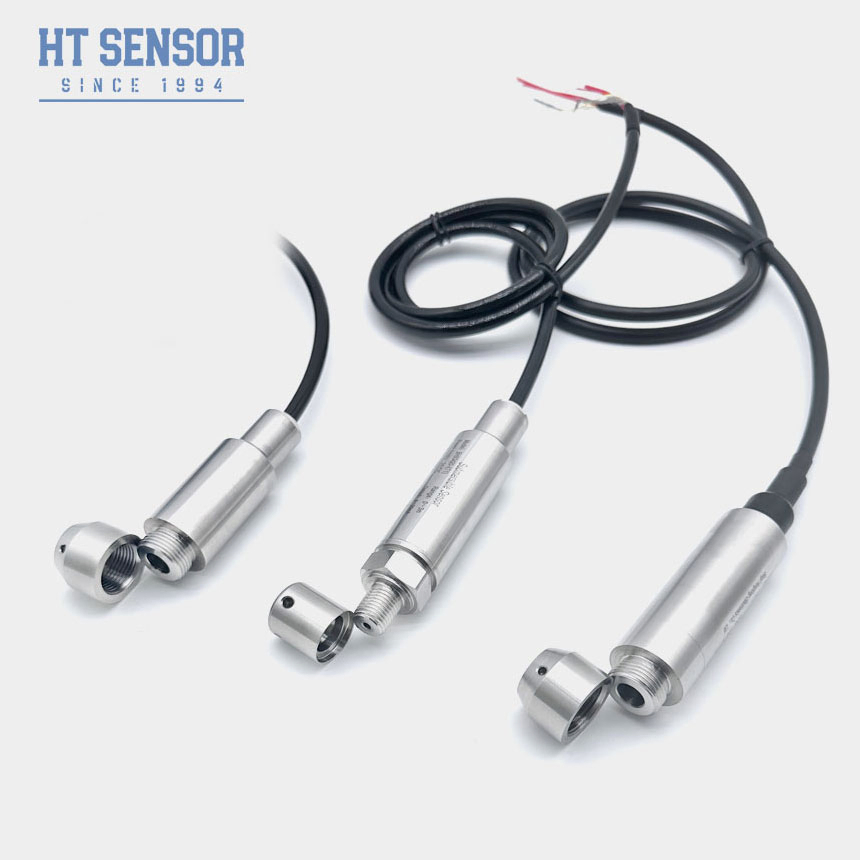

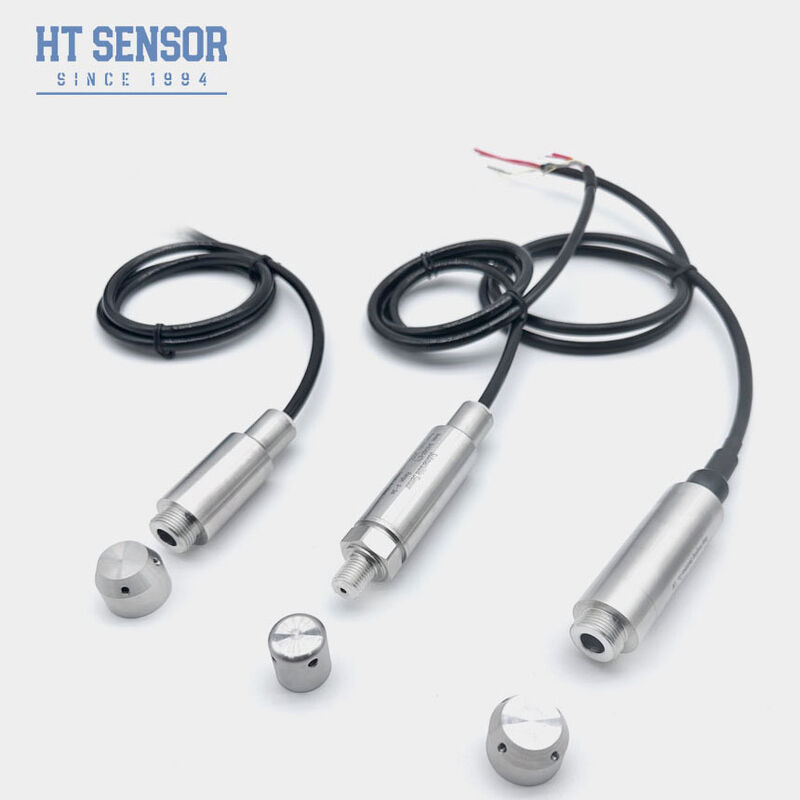

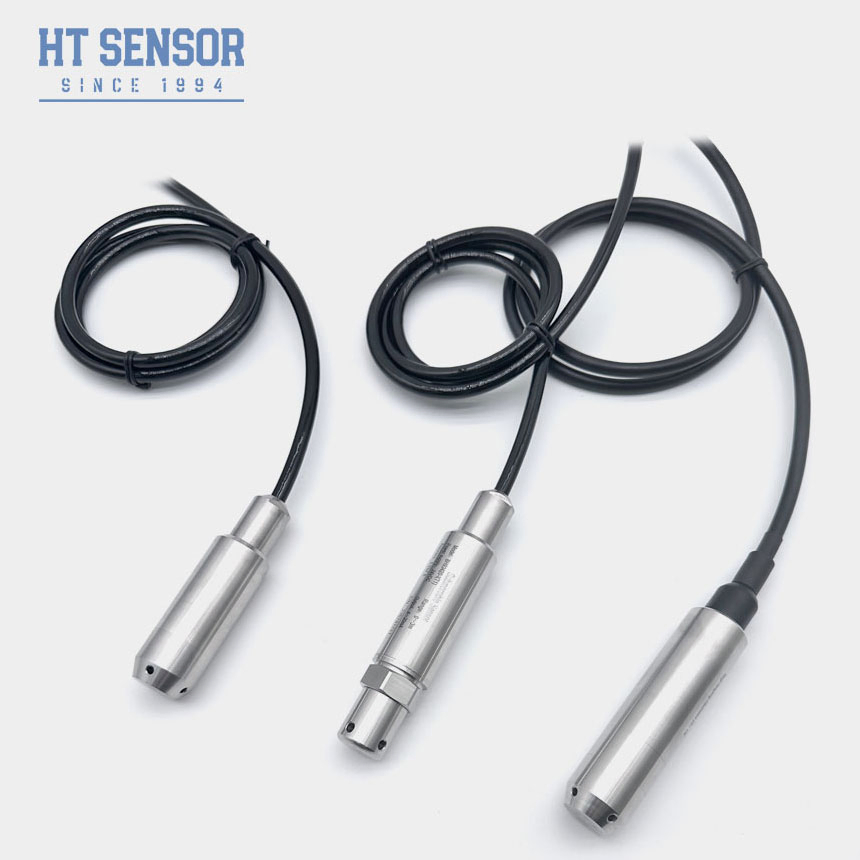

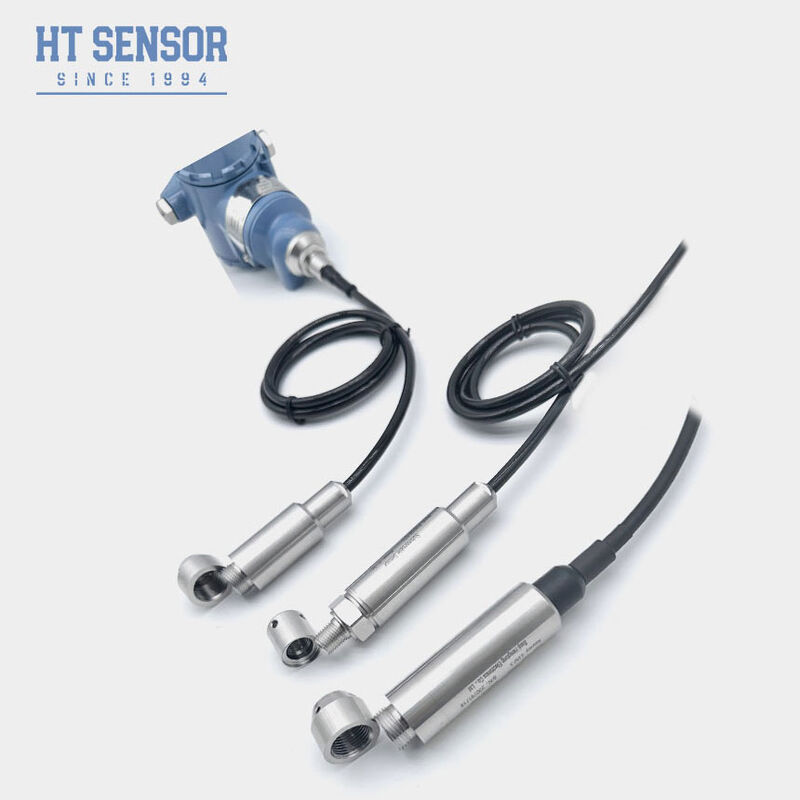

316L en acier inoxydable 4-20mA Sortie IP68 étanche au niveau du liquide Capteur de pression d'émetteur pour applications industrielles
Product Details
| Numéro de modèle.: | BH93420-I | Plage de pression: | Pression de jauge, pression absolue |
|---|---|---|---|
| Niveau de précision: | 00,25%,00,5% | Indice IP: | IP68 |
| Poids net: | Barrière de protection des bords conforme à l'OSHA avec une conception haute visibilité | Matériau du diaphragme: | Acier inoxydable 316L |
| Matériau du câble: | Pour les métaux non ferreux | Taille du message: | 0-1m à 200m |
| Capacité de surcharge: | ≤ 2x plage nominale | Température de fonctionnement: | -20 à 80 °C |
| Température de stockage: | -30 ~ 100ºC | Matériau du boîtier: | 1CR18NI9TI, 316L en acier inoxydable |
| Résistance d'isolation: | > = 100mΩ @ 100vdc | Classification à l'épreuve des explosions: | ExiaIICT6 |
| Indice de protection: | IP67, IP68 | ||
| Mettre en évidence |
Transmetteur de niveau de liquide en acier inoxydable 316L,Capteur de pression de sortie de 4 à 20 mA,Transducteur de pression étanche IP68 |
||
Product Description
- Conception entièrement soudée garantissant sécurité et fiabilité
- Options doubles pour l'insertion de sonde et l'installation filetée
- Rigoureusement testé pour les applications à haute et basse température
- Indice de protection contre les explosions : ExiaIICT6
- Options de câble PTFT et PU disponibles
- Configurations multiples de signaux de sortie
- Compatible avec l'acier inoxydable 316L et les liquides non corrosifs
- Surveillance du niveau d'eau pour les systèmes d'égouts, industriels, municipaux, les réservoirs, les puits, les rivières, l'eau de mer et les lacs
- Mesure du niveau de carburant dans les réservoirs de diesel et de carburant
| Paramètre | Spécification |
|---|---|
| Plage de mesure | 0~10m…400m |
| Type de pression | Pression manométrique, Pression absolue, Pression relative |
| Surcharge | ≤ 2X plage nominale |
| Précision @ 25°C | ±0.25% (Typ.) ±0.5% (Max.) |
| Répétabilité | ±0.03% (Typ.) ±0.05%FS (Max.) |
| Hystérésis | ±0.03% (Typ.) ±0.05%FS (Max.) |
| Stabilité à long terme | ±0.2%F.S/an (Max.) |
| Dérive de température du zéro | ±0.01%FS/°C(>100KPa), ±0.02%FS/°C (≤100Kpa) |
| Dérive de température de portée | ±0.01%FS/°C(>100KPa), ±0.02%FS/°C (≤100Kpa) |
| Température de compensation | 0-50°C (0-1m . 0-2m ); 0-70°C |
| Température de fonctionnement | -20~80°C |
| Température de stockage | -30~100°C |
| Vibration | 10g, 55Hz ~ 2kHz |
| Choc | 100g |
| Matériau du boîtier | 1Cr18Ni9Ti, Acier inoxydable 316L |
| Matériau du diaphragme | Acier inoxydable 316L |
| Résistance d'isolement | >=100MΩ@100VDC |
| Indice de protection contre les explosions | ExiaIICT6 |
| Indice de protection | IP67, IP68 |
| Joint torique | Caoutchouc fluoré |
| Poids | ~0.3Kg (sans câble) |
| Matériau du câble | Polyéthylène, Polyuréthane |
| Signal de sortie | Tension d'alimentation | Type de sortie |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 fils |
| 0~10/20mA | 3 fils | |
| 0/1~5V | 5VDC | |
| 0/1~10V | ||
| 0.5~4.5V |
- Assurez la compatibilité du milieu mesuré avec les composants du produit
- Spécifiez la densité du milieu mesuré
- En cas d'interférences électromagnétiques ou de radiofréquences fortes, fournissez les détails lors de la commande
- Installez des dispositifs de protection contre la foudre et assurez une mise à la terre adéquate pour un fonctionnement fiable
| Composant | Code | Description |
|---|---|---|
| Série de produits | BH93420 | Transmetteur de pression |
| Plage de mesure | 0~10m…400m | |
| Alimentation | D1 | 24VDC |
| D2 | 5VDC | |
| D3 | Autre | |
| Signal de sortie | S1 | 4~20mADC |
| S2 | 1~5VDC | |
| S3 | 0~5VDC | |
| S4 | 0~10mADC | |
| S5 | 0~20mADC | |
| S6 | 0~10VDC | |
| S7 | 0.5~4.5VDC | |
| S8 | RS485 | |
| Type de pression | G | Pression manométrique |
| A | Pression absolue | |
| S | Pression de référence relative | |
| Matériau | 01 | Acier inoxydable 304 |
| 02 | Acier inoxydable 316L | |
| Matériau du câble | C1 | PU |
| C2 | PTFE |
Product Highlights
Capteur de pression 4-20 mA classé IP68 avec construction en acier inoxydable 316L. Précision élevée de 0,25 %, certification ExiaIICT6 antidéflagrante et options personnalisables pour la mesure du niveau de liquide dans des environnements industriels difficiles.
