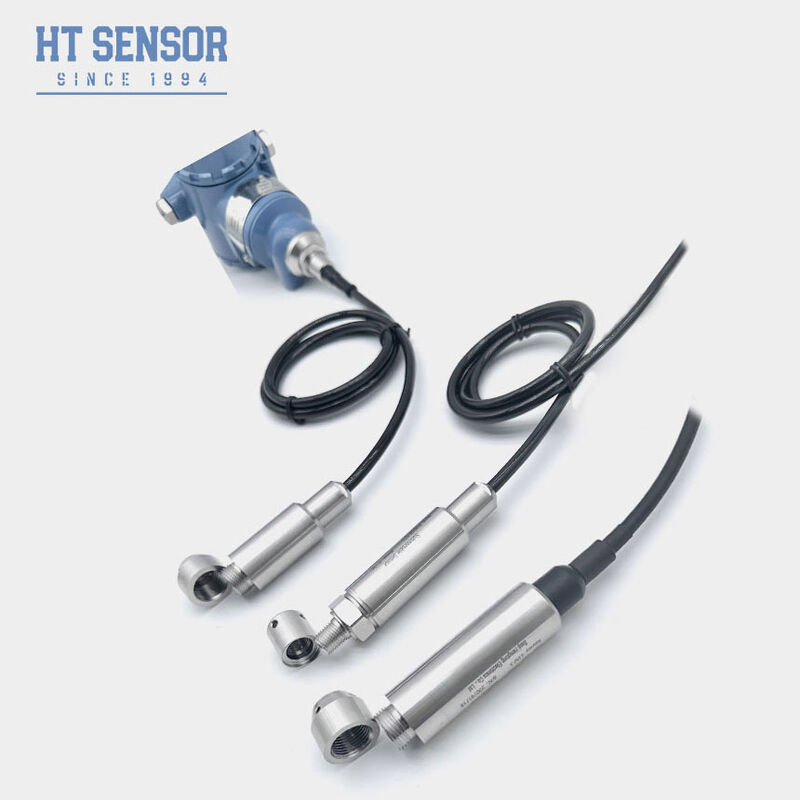

Sonde de transmetteur de niveau de liquide en acier inoxydable
Le transmetteur de niveau de liquide BH93420-IT utilise la technologie de capteur de pression piézorésistif en silicium diffusé de haute précision de la série HT. Doté d'un boîtier entièrement soudé en acier inoxydable avec une conception à tête hexagonale et guide d'eau, ce transmetteur emploie une technologie d'étanchéité avancée pour répondre à diverses exigences d'installation et s'adapter à divers scénarios d'application.
Caractéristiques du produit
- Conception entièrement soudée garantissant sécurité et fiabilité
- Deux options pour l'insertion de la sonde et l'installation filetée
- Rigoureusement testé pour les applications à haute et basse température
- Indice de protection contre les explosions : ExiaIICT6
- Disponible avec câbles en PTFE ou PU
- Options de signal de sortie multiples
Applications
- Compatible avec l'acier inoxydable 316L et les liquides non corrosifs
- Surveillance des niveaux d'eau dans les systèmes d'égouts, industriels, municipaux, les réservoirs, les puits, les rivières, l'eau de mer et les lacs
- Mesure des niveaux de carburant dans les réservoirs de diesel et de carburant
Paramètres de performance
| Paramètre | Spécification |
|---|
| Plage de mesure | 0~10m…400m |
| Type de pression | Pression manométrique, Pression absolue, Pression scellée |
| Surcharge | ≤ 2X plage nominale |
| Précision @ 25℃ | ±0.25% (Typ.) ±0.5% (Max.) |
| Répétabilité | ±0.03% (Typ.) ±0.05%FS (Max.) |
| Hystérésis | ±0.03% (Typ.) ±0.05%FS (Max.) |
| Stabilité à long terme | ±0.2%F.S/an (Max.) |
| Dérive de température du zéro | ±0.01%FS/℃(>100KPa), ±0.02%FS/℃ (≤100Kpa) |
| Dérive de température de portée | ±0.01%FS/℃(>100KPa), ±0.02%FS/℃ (≤100Kpa) |
| Température de compensation | 0-50℃ (0-1m . 0-2m ); 0-70℃ |
| Température de fonctionnement | -20~80℃ |
| Température de stockage | -30~100℃ |
| Vibration | 10g, 55Hz ~ 2kHz |
| Choc | 100g |
| Matériau du boîtier | 1Cr18Ni9Ti, Acier inoxydable 316L |
| Matériau du diaphragme | Acier inoxydable 316L |
| Résistance d'isolement | ≥100MΩ@100VDC |
| Indice de protection contre les explosions | ExiaIICT6 |
| Indice de protection | IP67, IP68 |
| Joint torique | Caoutchouc fluoré |
| Poids | ~0.3Kg (sans câble) |
| Matériau du câble | Polyéthylène, Polyuréthane |
Spécifications du signal de sortie
| Signal de sortie | Tension d'alimentation | Type de sortie |
|---|
| 4~20mA | 12~30VDC | 2/3/4 fils |
| 0~10/20mA | | 3 fils |
| 0/1~5V | 5VDC | |
| 0/1~10V |
| 0.5~4.5V |
Construction extérieure
Connexion électrique
Exemples de sélection
Conseils de commande
Veuillez vous assurer que le milieu mesuré est compatible avec les composants du produit en contact avec lui lors de la sélection.
Spécifiez la densité du milieu mesuré.
En cas d'interférences électromagnétiques ou de radiofréquences fortes, veuillez fournir des détails et l'indiquer dans votre commande.
Pour garantir un fonctionnement fiable, installez des dispositifs de protection contre la foudre sur site et assurez-vous que le produit et l'alimentation sont correctement mis à la terre.
Guide de commande
| Composant | Code | Description |
|---|
| Modèle de base | BH93420 | Transmetteur de pression |
| Plage de mesure | | 0~10m…400m |
| Alimentation | D1 | 24VDC |
| D2 | 5VDC |
| D3 | Autre |
| Signal de sortie | S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| S8 | RS485 |
| Type de pression | G | Pression manométrique |
| A | Pression absolue |
| S | Pression de référence scellée |
| Matériau | 01 | Acier inoxydable 304 |
| 02 | Acier inoxydable 316L |
| Matériau du câble | C1 | PU |
| C2 | PTFE |
Questions fréquemment posées
Q : Quelles sont les caractéristiques de vos transmetteurs de capteurs de pression ?
R : Haute précision, durabilité et excellentes performances. Personnalisation disponible.
Q : Puis-je personnaliser des spécifications spéciales ?
R : Oui, nos ingénieurs peuvent adapter les produits pour répondre à des besoins spécifiques. Nous fournissons des services OEM et ODM.
Q : Quelle est votre capacité de production ?
R : Nos installations de fabrication peuvent produire jusqu'à 30 000 transmetteurs de capteurs de pression par mois, capables de répondre à des commandes à grande échelle. Contactez notre équipe commerciale à l'avance pour la planification de la production et de la livraison.
Q : Quelle est la période de livraison typique ?
R : 5 à 8 jours ouvrables pour les modèles standard. Les produits personnalisés peuvent varier.
Q : Comment les produits sont-ils tarifés ? Y a-t-il des remises ?
R : Prix compétitifs avec des remises pour les commandes en gros ou les partenaires à long terme.
Q : Quelle est la garantie de vos produits ? Et le service après-vente ?
R : Garantie de 24 mois après expédition. Notre équipe après-vente répond dans les 24 heures, avec des instructions à distance via réseau PC toujours disponibles.
