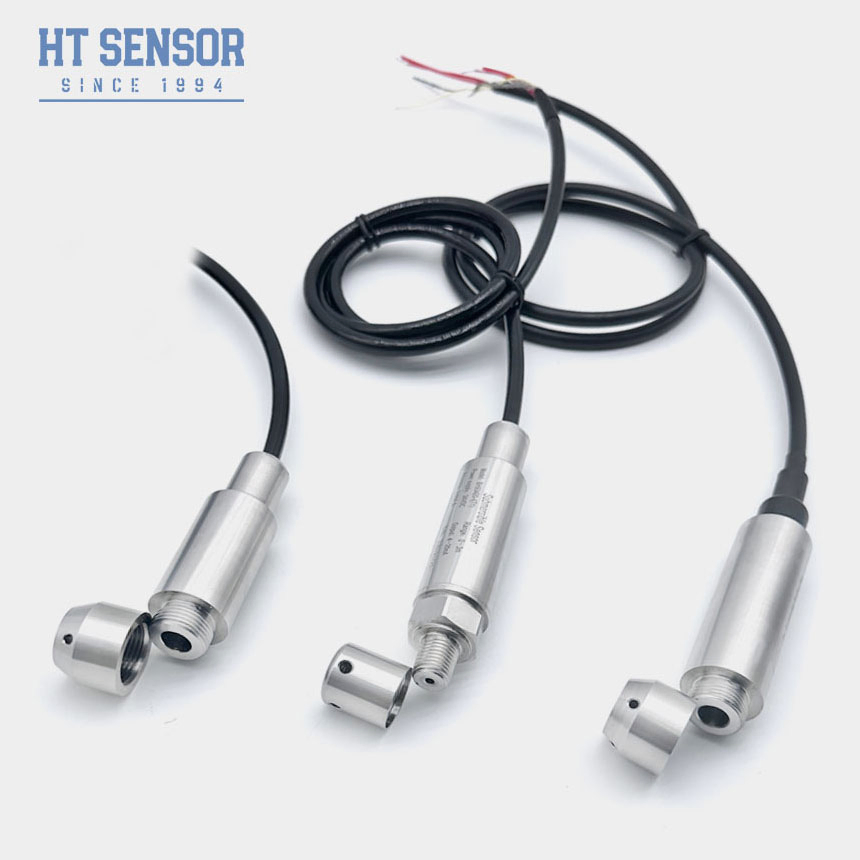

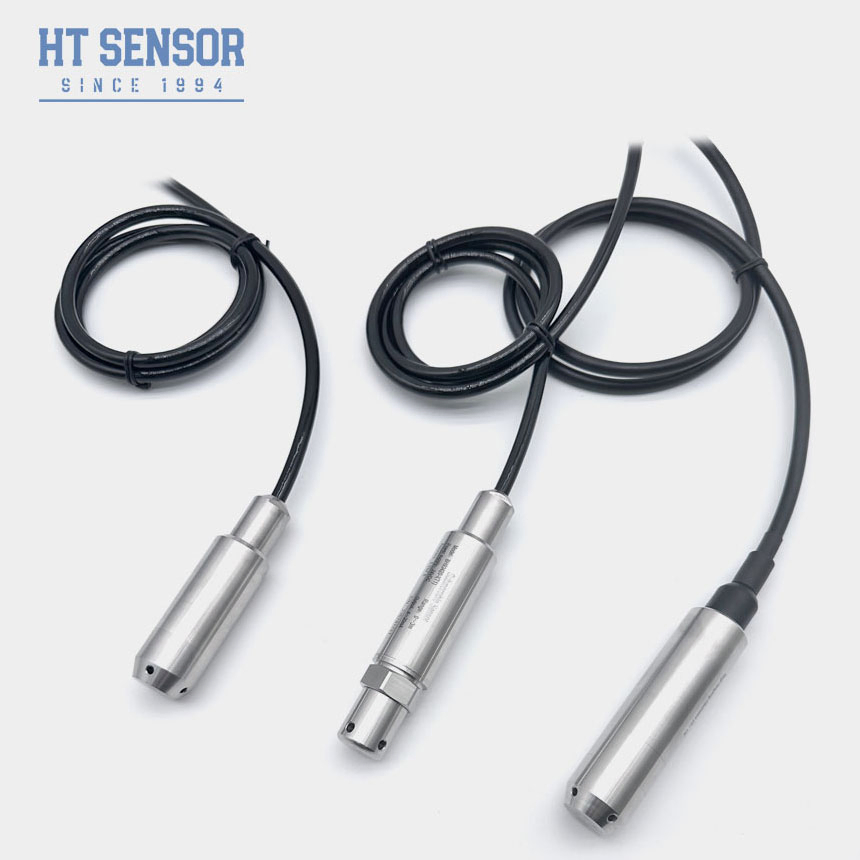

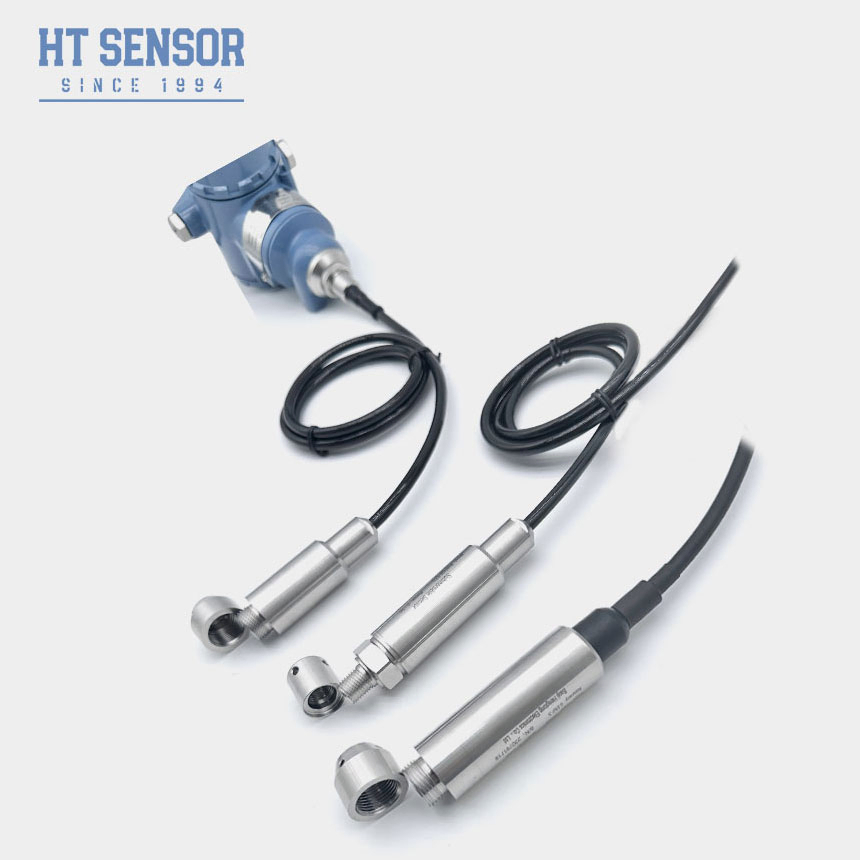

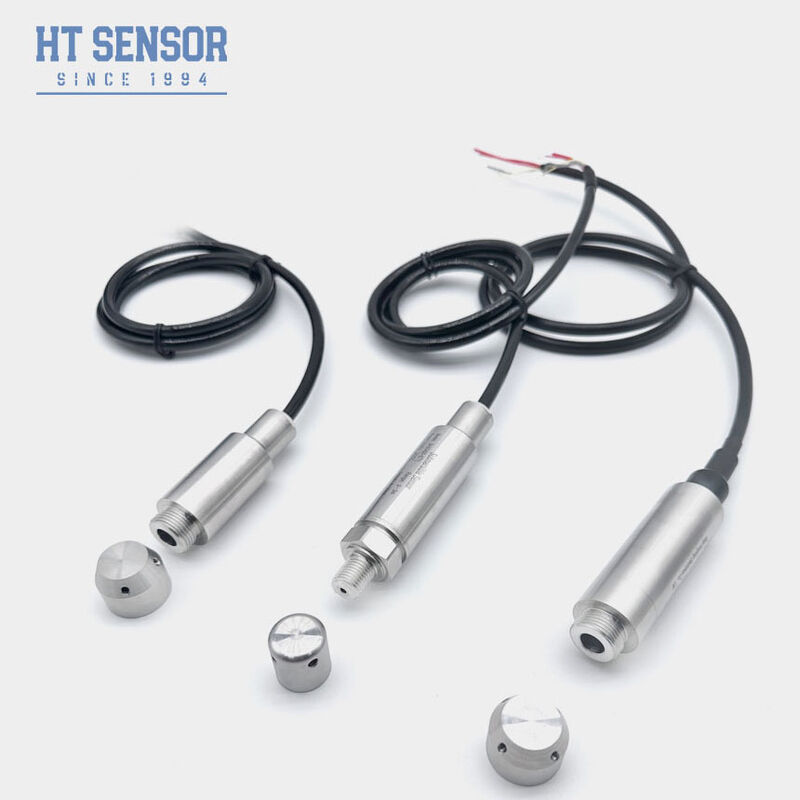

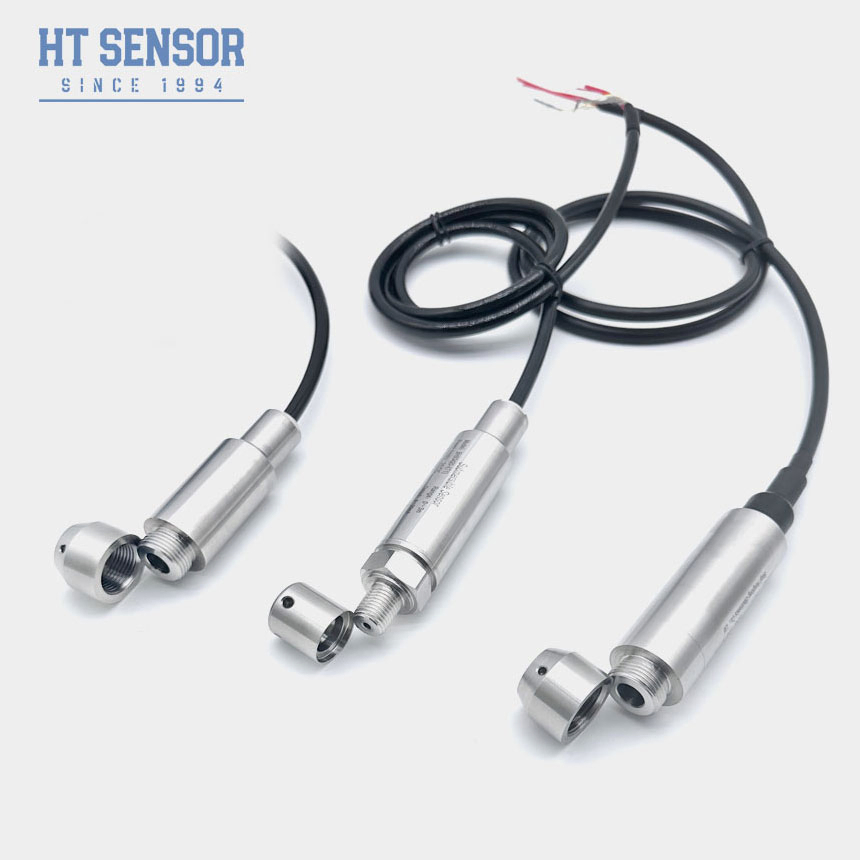

Transmetteur de niveau de liquide IP68 en acier inoxydable 316L avec une précision de 0,25% pour la mesure de la pression d'huile et d'eau
Product Details
| Numéro de modèle.: | BH93420-I | Plage de pression: | Pression de jauge, pression absolue |
|---|---|---|---|
| Niveau de précision: | 00,25%,00,5% | Indice IP: | IP68 |
| Poids net: | Barrière de protection des bords conforme à l'OSHA avec une conception haute visibilité | Matériau du diaphragme: | Acier inoxydable 316L |
| Matériau du câble: | Pour les métaux non ferreux | Taille du message: | 0-1m à 200m |
| Capacité de surcharge: | ≤ 2x plage nominale | Température de fonctionnement: | -20 à 80 °C |
| Température de stockage: | -30 ~ 100ºC | Matériau du boîtier: | 1CR18NI9TI, 316L en acier inoxydable |
| Résistance d'isolation: | > = 100mΩ @ 100vdc | Classification à l'épreuve des explosions: | ExiaIICT6 |
| Indice de protection: | IP67, IP68 | ||
| Mettre en évidence |
Transmetteur de niveau de liquide en acier inoxydable 316L,Transmetteur de niveau de liquide IP68,Capteur de niveau de précision de 0 |
||
Product Description
- Conception entièrement soudée assurant la sécurité et la fiabilité
- Options de double installation: insertion de sonde et montage fileté
- Rigoureusement testé pour des applications à haute et basse température
- Rating de résistance à l'explosion: ExiaIICT6
- Disponible avec des câbles PTFE ou PU
- Options multiples de signaux de sortie pour une intégration flexible
- Compatible avec l'acier inoxydable 316L et les liquides non corrosifs
- Surveillance du niveau de l'eau des eaux usées, des réseaux industriels et municipaux d'eau, des réservoirs, des puits, des rivières, de l'eau de mer et des lacs
- Mesure du niveau de carburant dans les réservoirs diesel et de stockage du carburant
| Paramètre | Spécification |
|---|---|
| Plage de mesure | 0 à 10 m... 400 m |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 2 fois la portée nominale |
| Précision @ 25oC | Le système de régulation de la température doit être équipé d'un système de régulation de la température. |
| Répétabilité | Le système de détection doit être équipé d'un dispositif de détection de la pollution atmosphérique. |
| Hystérésis | Le système de détection doit être équipé d'un dispositif de détection de la pollution atmosphérique. |
| Stabilité à long terme | ± 0,2% F.S/an (max.) |
| Dérive à température zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Déplacement de température | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Température de compensation | 0 à 50 ° C (0-1m. 0 à 2 m ); 0 à 70 ° C |
| Température de fonctionnement | -20 à 80 °C |
| Température de stockage | -30 à 100 °C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Le choc | 100 g |
| Matériel de logement | 1Cr18Ni9Ti,316L en acier inoxydable |
| Matériau du diaphragme | 316L en acier inoxydable |
| Résistance à l'isolation | Pour les appareils de commande électrique, la valeur de l'électricité utilisée doit être égale ou supérieure à: |
| Classification à l'épreuve des explosions | ExiaIICT6 |
| Classement de protection | Pour les appareils électroniques |
| Sceau à anneau O | Ruban fluoré |
| Le poids | ~ 0,3 kg (sans câble) |
| Matériau du câble | Polyéthylène, polyuréthane |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
|---|---|---|
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils | |
| 0/1 à 5 V | 5 VDC | |
| 0/1 à 10 V | ||
| 0.5 à 4,5 V |
- Vérifier la compatibilité du milieu mesuré avec les composants du produit lors de la sélection
- Spécifier la densité du milieu mesuré
- Pour les environnements à fortes interférences électromagnétiques ou radiofréquences, fournir les détails et les indiquer dans l'ordre
- Installer des dispositifs de protection contre la foudre sur place et assurer une mise à la terre fiable du produit et de l'alimentation
| Composant | Le code | Définition |
|---|---|---|
| Modèle de base | BH93420 | Émetteur de niveau liquide |
| Le type | IT | Transmetteur de pression |
| Plage de mesure | 0 à 10 m... 400 m | |
| Énergie | D1 | 24 VDC |
| Énergie | D2 | 5 VDC |
| Énergie | D3 | Autres |
| Signal de sortie | S1 | 4 à 20 mADC |
| Signal de sortie | S2 | 1 à 5 VDC |
| Signal de sortie | S3 | 0 à 5VDC |
| Signal de sortie | S4 | 0 à 10 mADC |
| Signal de sortie | S5 | 0 à 20 mADC |
| Signal de sortie | S6 | 0 à 10 VDC |
| Signal de sortie | S7 | 0Pour les conducteurs de véhicules à moteur |
| Signal de sortie | S8 | Résistance à la compression |
| Type de pression | G | Pression de mesure |
| Type de pression | Une | Une pression absolue |
| Type de pression | S | Pression de référence scellée |
| Matériel | 01 | 304 acier inoxydable |
| Matériel | 02 | 316L en acier inoxydable |
| Matériau du câble | C1 | PN |
| Matériau du câble | C2 | PTFE |
Product Highlights
Transmetteur de niveau de liquide BH93420-IT de haute précision avec une précision de 0,25 %, indice IP68 et certification antidéflagrante ExiaIICT6. Comprend une construction en acier inoxydable 316L, plusieurs signaux de sortie et des options personnalisées pour la surveillance de la pression d'huile/eau.
