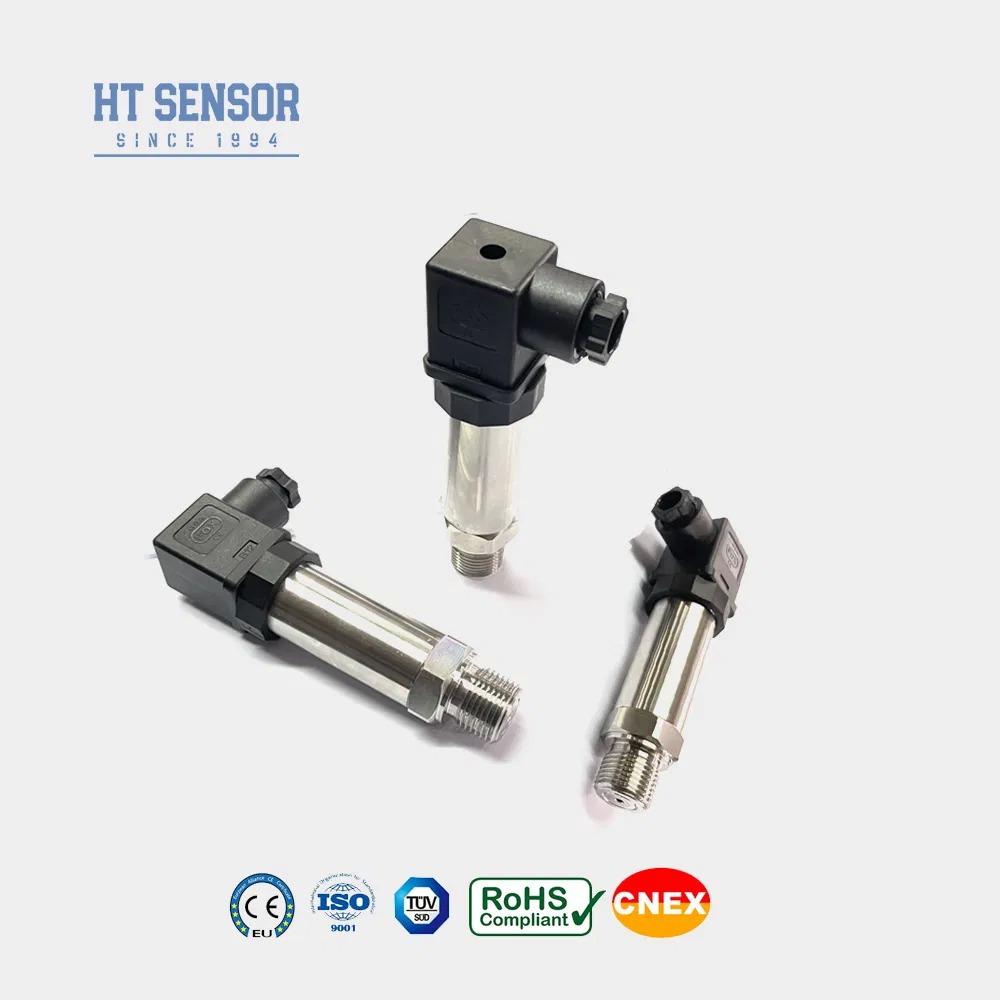

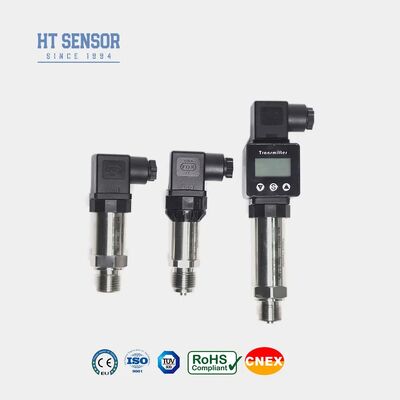

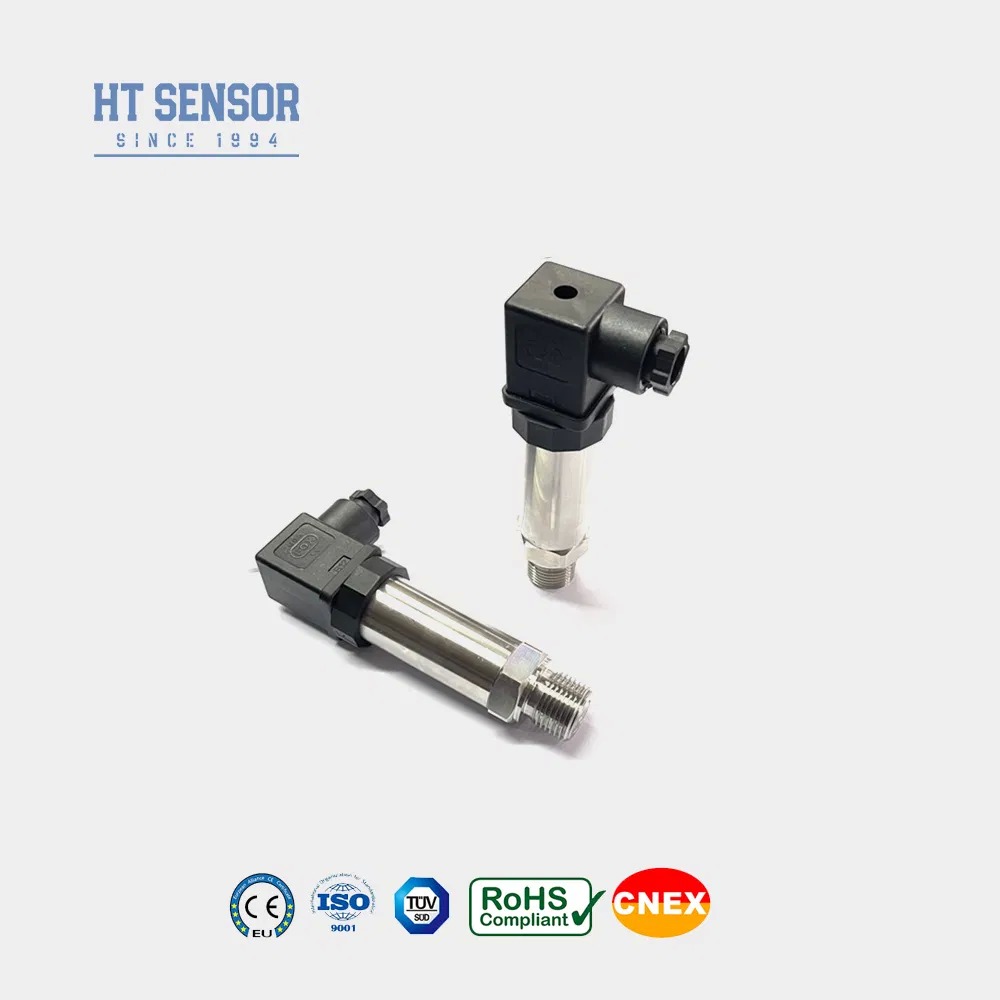

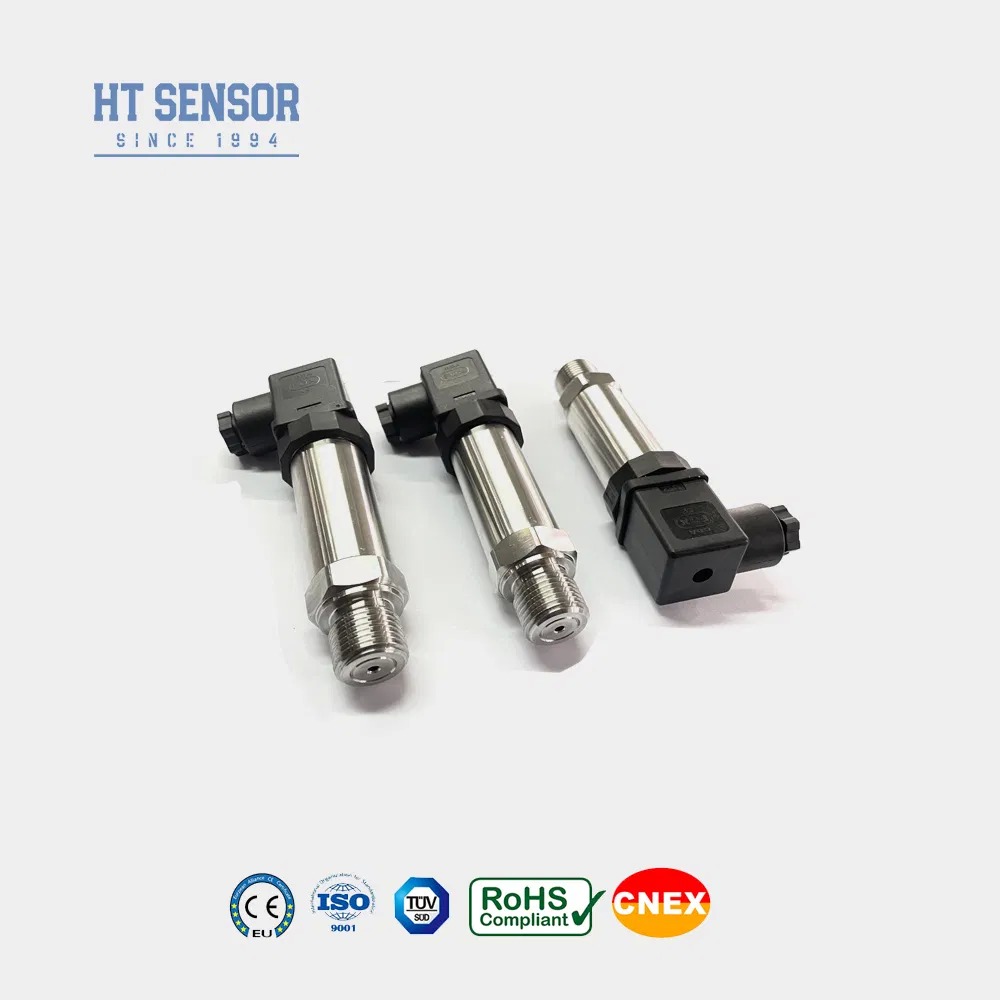

Transmetteur de niveau 0-10VDC G1/2 avec capteur de pression en acier inoxydable 316L pour la mesure de liquides
Certification:
CE, RoHS
Minimum Order Quantity:
1
Price:
26
Product Details
| Numéro de modèle.: | BP93420-IB | Milieu de mesure: | Liquide |
|---|---|---|---|
| Niveau de précision: | 0,5g | Plage de pression: | Pour les appareils à combustion électrique |
| Indice IP: | IP65 | Type de pression: | Pression de mesure, pression absolue, pression scellée |
| Matériau du boîtier: | 316L | Stabilité à long terme: | +-0,2% F.S/Année ((Typ.) |
| Signal de sortie: | 4 ~ 20mA, 0 ~ 10/20mA, 0/1 ~ 5V, 0/1 ~ 10V, 0,5 ~ 4,5 V | Tension d'alimentation: | 12 ~ 30VDC, 5VDC |
| Température de fonctionnement: | -20ºC ~ 80ºC | Température de stockage: | -40ºC ~ 120ºC |
| Matériau du diaphragme: | 316L | Résistance d'isolation: | 100mΩ 100VDC |
| Poids: | - 0,15 kg | ||
| Mettre en évidence |
Transmetteur de niveau 0-10VDC,Transmetteur de pression G1/2,capteur de niveau de l'eau de l'acier inoxydable 316L |
||
Product Description
BP93420IB Émetteur de pression
L'émetteur de pression BP93420IB utilise comme élément de mesure du signal la technologie du noyau rempli d'huile d'isolation au silicium de diffusion de la série HT.Le circuit de traitement du signal est logé dans un boîtier en acier inoxydableCe produit est soumis à des tests rigoureux et à un dépistage du vieillissement des composants, des produits semi-finis et des produits finis,assurer une performance stable et fiable.
Caractéristiques du produit
- Large gamme de mesures avec une construction en acier inoxydable et diverses options d'interface de pression
- Conception compacte et légère pour une installation facile
- Étalonnage nul et à pleine échelle réglable
- Mesure de haute précision avec toute la structure en acier inoxydable
- Paramètres zéro et à pleine échelle personnalisables
Applications
- Mesure de pression des gaz et liquides non corrosifs à l'aide d'acier inoxydable 316L
- Applications dans le secteur maritime et aéronautique
- Surveillance des processus industriels dans les secteurs du pétrole, de la chimie, de la métallurgie, de la production d'énergie et de l'hydrologie
- Systèmes de commande hydraulique et pneumatique
Paramètres de performance
| Plage de mesure | - 100 kPa... 0 kPa ~ 10 kPa... 100 MPa |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | 00,1% FS |
| Hystérésis | 00,1% FS |
| Stabilité à long terme | ± 0,1% F.S/Année (Typical) ± 0,2% F.S/Année (Maximum) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Température de compensation | Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex db IIC T6 Gb |
| Classement de protection | Pour la protection contre la corrosion |
| Sceau à anneau O | Ruban fluoré |
| Le poids | ~ 0,15 kg |
Spécifications du signal de sortie
| Signal de sortie | Voltage d'alimentation | Type de sortie |
|---|---|---|
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 12 à 30 VDC | 3 fils |
| 0/1 à 5 V 0/1 à 10 V 0.5 à 4,5 V |
5 VDC | 2/3 de fil |
Informations relatives à la commande
Des conseils importants pour commander
- S'assurer que le milieu de mesure est compatible avec les matériaux de contact du produit
- Les modèles résistants aux explosions ne comprennent pas les têtes d'affichage numérique
- Les émetteurs avec affichage LCD ou LED nécessitent une alimentation ≥ 20 VDC
- Installer des dispositifs de protection contre la foudre et assurer une mise à la terre adéquate pour un fonctionnement fiable
- Pour les températures de fonctionnement inférieures à -20oC, spécifier les joints d'étanchéité à anneaux O EPDM (par défaut, caoutchouc fluoré, de -20oC à 250oC)
- La longueur par défaut du câble est de 1,5 m de polyéthylène - spécifier des matériaux alternatifs si nécessaire
- Veuillez nous informer des exigences particulières: fortes vibrations, forces d'impact, interférences électromagnétiques/RF
Guide des commandes
| Le code | Construction du schéma |
|---|---|
| BP93420XX | Transmetteur de pression |
| IB | Transmetteur de pression générale |
| Les États membres | Affichage du transmetteur de pression |
| IE | Transmetteur de pression de l'aviation résistant aux chocs |
| IIC/III | Transmetteur de pression général/affichage industriel |
| Si | Transmetteur de pression à l'épreuve de l'humidité |
| Les États membres | Transmetteur de pression général/affichage |
| Dans | Transmetteur de pression dédié pour la climatisation |
| C.I. | Transmetteur à haute température |
| Le QI1/QI2 | Grand diaphragme/émetteur à haute température sous pression |
| Le code | Plage de mesure |
|---|---|
| (0-X) Kpa ou MPa | - Je ne sais pas.1- Je ne sais pas.01...100MPa (X indique la plage de mesure réelle) |
| Le code | Énergie |
|---|---|
| D1 | 24 VDC |
| D2 | 5 VDC |
| D3 | Autres |
| Le code | Signal de sortie |
|---|---|
| S1 | 4 à 20 mADC |
| S2 | 1 à 5 VDC |
| S3 | 0 à 5VDC |
| S4 | 0 à 10 mADC |
| S5 | 0 à 20 mADC |
| S6 | 0 à 10 VDC |
| S7 | 0Pour les conducteurs de véhicules à moteur |
| Le code | Connexion sous pression |
|---|---|
| J1 | Une M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | Le 7/16-20UNF |
| J5 | Autres |
| Le code | Connexion électrique |
|---|---|
| B1 | Je suis Hirschmann. |
| B2 | PG7 prise de courant |
| B3 | Sortie du câble scellé |
| B4 | 2088 Enveloppes industrielles |
| B5 | 2088 Enveloppe industrielle avec affichage |
| B6 | Autres |
| Le code | Type de pression |
|---|---|
| G | Pression de mesure |
| Une | Une pression absolue |
| S | Pression de référence scellée |
Questions fréquemment posées
Quelles sont les caractéristiques de vos capteurs de pression?
Haute précision, durabilité et excellentes performances.
Je peux personnaliser les spécifications?
Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques.
Quelle est votre capacité de production?
Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, capables de répondre aux commandes à grande échelle.Contactez notre équipe de vente à l'avance pour la production et la livraison.
Quel est le délai de livraison typique?
5 à 8 jours ouvrables pour les modèles standard, les produits personnalisés peuvent varier.
Les prix des produits?
Des prix compétitifs avec des réductions pour les commandes en vrac ou les partenaires à long terme.
Quelle est la garantie de vos produits?
Notre équipe de service après-vente répond dans les 24 heures, avec des instructions de réseau de PC à distance toujours disponibles.
Product Highlights
Le transmetteur de pression BP93420-IB offre une précision élevée de 0,5 %, une construction en acier inoxydable 316L et une protection IP65. Dispose d'une sortie 0-10 V CC, d'une large plage de pression (0 kPa-100 MPa) et d'une excellente stabilité à long terme (± 0,2 % FS/an). Personnalisable pour les applications industrielles avec des options antidéflagrantes.
