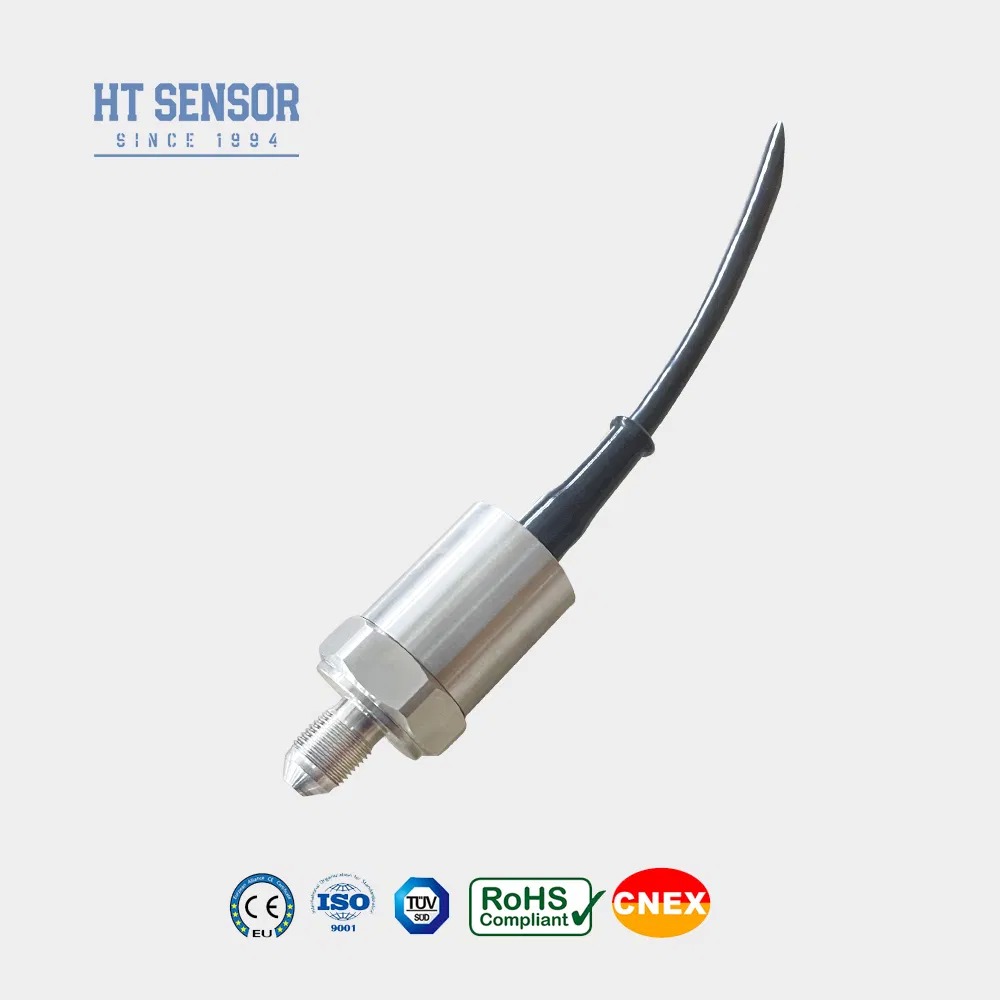

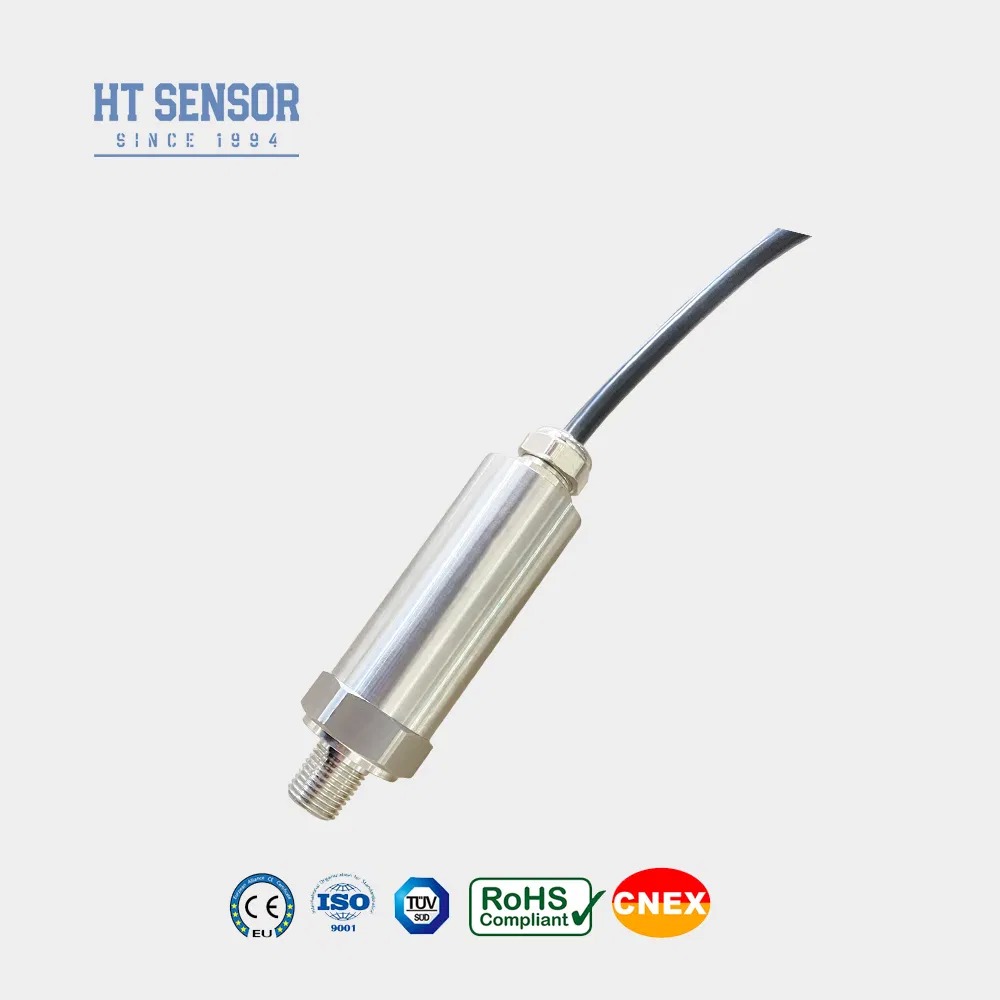

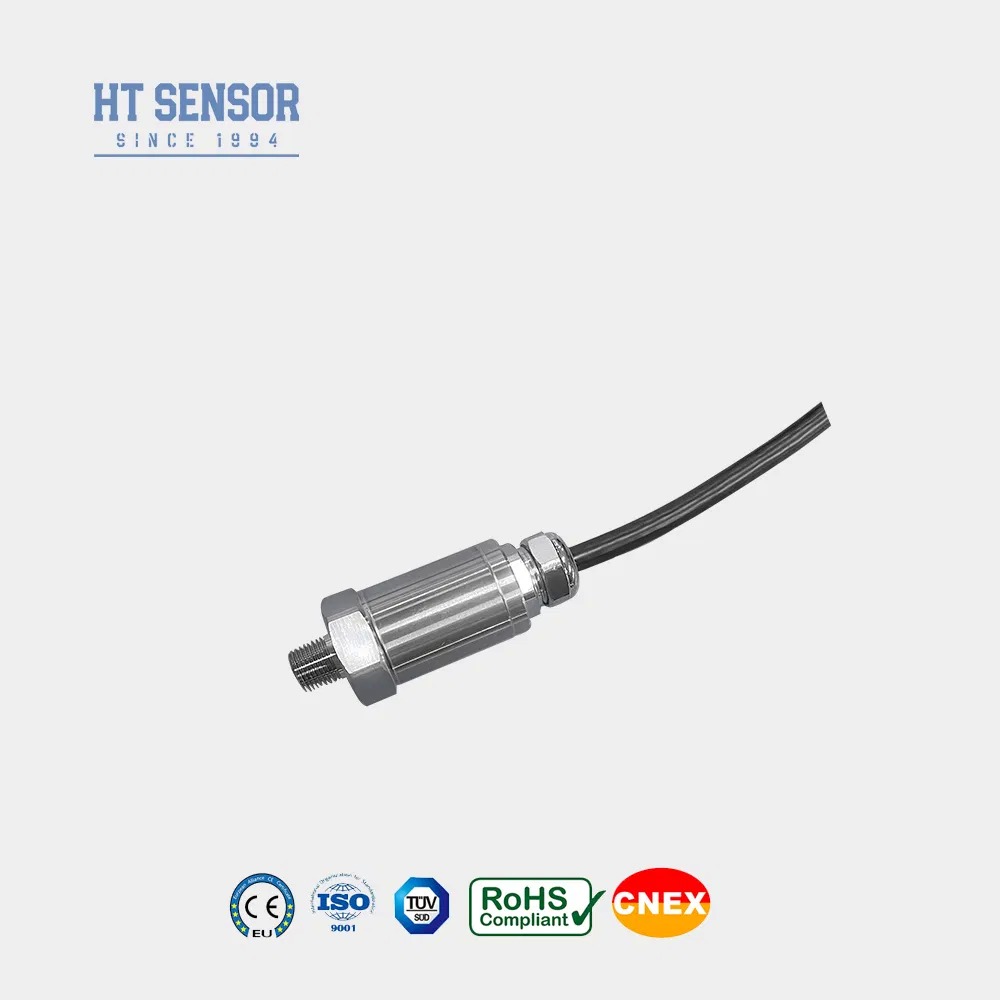

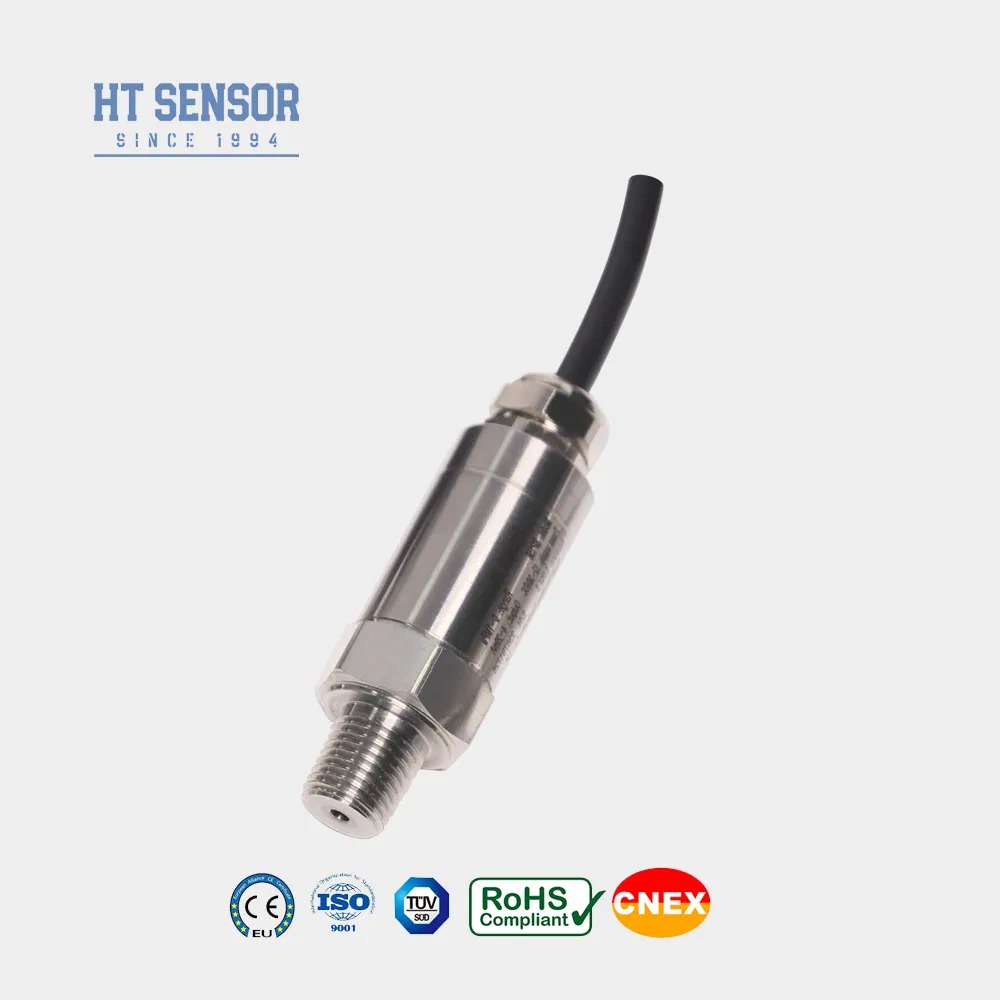

BP156TC 4-20mA Capteur de pression en céramique personnalisé pour la mesure de l'air et des liquides
Certification:
CE, RoHS
Minimum Order Quantity:
1
Price:
20
Product Details
| Numéro de modèle.: | BP156TC | Milieu de mesure: | Air ou liquide |
|---|---|---|---|
| Niveau de précision: | 0,5g | Plage de pression: | Pour les appareils à combustion |
| Indice IP: | IP65 | Type de pression: | Pression de mesure |
| Matériau du boîtier: | 304 acier inoxydable | Stabilité à long terme: | 00,1% F.S. par an |
| Taille du message: | La valeur de l'échantillon doit être supérieure ou égale à: | Surcharge: | ≤ 1,5 fois de la plage nominale |
| Précision à 25ºC: | ±0,5 % (maximum) | Répétabilité et hystérésis: | 0,02% FS (typ.) 0,05% FS (max.) |
| Dérive de température au point zéro: | ± 0,02% FS / ºC (≤100kpa) ± 0,01% FS / ºC (> 100kpa) | Dérive de température à pleine échelle: | ± 0,02% FS / ºC (≤100kpa) ± 0,01% FS / ºC (> 100kpa) |
| Réponse en fréquence: | 2.4kHz | ||
| Mettre en évidence |
Capteur de pression de 4 à 20 mA,Émetteur de pression en céramique,Transmetteur de niveau d'eau personnalisé |
||
Product Description
BP156TC 4-20mA Capteur de pression personnalisé en céramique à base d'huile piézoresistive à air
Vue d'ensemble du produit
L'émetteur de pression BP156TC est une solution rentable spécialement conçue pour les compresseurs d'air et les équipements de réfrigération.Avec une technologie avancée et notre circuit d'émetteur propriétaire de haute performance, ce dispositif compact offre une résistance exceptionnelle à l'humidité et une protection contre les interférences électromagnétiques.des performances fiables dans des environnements industriels exigeants.
Principales caractéristiques
- Large gamme de mesures avec différentes options d'interface de pression
- Construction compacte et légère en acier inoxydable
- Performance de haute précision avec structure entièrement en acier inoxydable
Applications
- Mesure de pression des gaz et liquides non corrosifs à l'aide d'acier inoxydable 316L
- Applications dans le secteur maritime et aéronautique
- Processus industriels, y compris le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie
- Systèmes de commande hydraulique et pneumatique
Paramètres de performance
| Plage de mesure | Le système d'alimentation doit être équipé d'un système d'alimentation de qualité supérieure. |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | ± 0,5% (maximum) |
| Répétabilité et hystérésis | 0Les émissions de dioxyde de dioxyde de carbone ne sont pas considérées comme des émissions de dioxyde de carbone. |
| Stabilité à long terme | ± 0,1% F.S/Année (typique) ± 0,2% F.S/Année (max.) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | Pour le calcul de la température de l'air, il est nécessaire de déterminer la température de l'air. |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304 |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex db IIC T6 Gb |
| Classement de protection | Pour la protection contre la corrosion |
| Sceau à anneau O | Ruban fluoré |
Spécifications du signal de sortie
| Signal de sortie | Voltage d'alimentation | Type de sortie |
|---|---|---|
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils | |
| 0/1 à 5 V 0/1 à 10 V 0.5 à 4,5 V | 5 VDC |
Exemples de sélection
Lignes directrices pour la commande
- S'assurer que le milieu de mesure est compatible avec les matériaux de contact du produit
- Les produits de type résistant à l'explosion ne comprennent pas les têtes d'affichage numérique
- Les émetteurs avec affichage LCD ou LED nécessitent une alimentation ≥ 20 VDC
- Installer des dispositifs de protection contre la foudre et assurer une mise à la terre adéquate pour un fonctionnement fiable
- O-ring en caoutchouc fluoré pour une température de -20 °C à 250 °C; utiliser O-ring EPDM pour des températures inférieures à -20 °C
- Longueur par défaut du câble: 1,5 m (matériau en polyéthylène); précisez les matériaux alternatifs lors de la commande
- Informez-nous des exigences particulières, y compris les vibrations, la force d'impact ou les interférences électromagnétiques
Guide des commandes
| Composant | Le code | Définition |
|---|---|---|
| Construction du schéma | 5 | Bouchon de Packard |
| 6 | Cable de sortie directe scellé 1,5 m | |
| 7 | Connecteur mini Hirschmann | |
| 8 | Le connecteur Hirschmann | |
| Plage de mesure | 0-X | La fréquence de mesure doit être supérieure ou égale à la fréquence de mesure indiquée à l'annexe 3 du présent règlement. |
| Énergie | D1 | 24 VDC |
| D2 | 5 VDC | |
| D3 | Autres | |
| Signal de sortie | S1 | 4 à 20 mADC |
| S2 | 1 à 5 VDC | |
| S3 | 0 à 5VDC | |
| S4 | 0 à 10 mADC | |
| S5 | 0 à 20 mADC | |
| S6 | 0 à 10 VDC | |
| S7 | 0Pour les conducteurs de véhicules à moteur | |
| Connexion sous pression | J1 | Une M20×1.5 |
| J2 | G1/2 | |
| J3 | G1/4 | |
| J4 | Le 7/16-20UNF | |
| J5 | Autres ((¢50.4 Flange) | |
| Connexion électrique | B1 | Je suis Hirschmann. |
| B2 | PG7 | |
| B3 | Cable fermée sortie 1,5 mètre | |
| B4 | Autres | |
| Type de pression | G | Pression de mesure |
| Une | Une pression absolue | |
| S | Pression de référence scellée |
Questions fréquemment posées
Quelles sont les caractéristiques de vos capteurs de pression?
Haute précision, durabilité et excellentes performances.
Je peux personnaliser les spécifications?
Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques.
Quelle est votre capacité de production?
Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison.
Quel est le délai de livraison typique?
5 à 8 jours ouvrables pour les modèles standard.
Les prix des produits?
Des prix compétitifs avec des réductions pour les commandes en vrac ou les partenaires à long terme.
Quelle est la garantie de vos produits?
Notre temps de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures.
Product Highlights
Le capteur de pression BP156TC 4-20 mA offre une précision de 0,5 %, une protection IP65 et une stabilité de 0,1 % FS/an. Personnalisable pour la mesure air/liquide dans les applications industrielles. Le boîtier 304 SS assure la durabilité.
