Transmetteur de pression de signal analogique OEM Hengtong Bp156, capteur de pression d'air

Informations de base

Certification:	CE, RoHS

Quantité de commande min:	1
Prix:	15

meilleur prix Contactez

Détail Infomation

Numéro de modèle.:	BP156	Milieu de mesure:	Liquide
Grade de précision:	0,2 g	Plage de pression:	Pour les appareils à combustion
Indice IP:	IP65	Type de pression:	Pression de mesure, pression absolue, pression scellée
Matériau du boîtier:	316L	Température de compensation:	-10 ℃ ~ 70 ℃
Surcharge:	≤ 1,5 fois de la plage nominale	Précision à 25ºC:	± 0,25% (typ.) ± 0,5% (max.)
Stabilité à long terme:	± 0,1% FS / an (typ.) ± 0,2% fs / an (max.)	Température de fonctionnement:	-20ºC ~ 80ºC
Température de stockage:	-40ºC ~ 120ºC	Diaphragme:	316L
Poids:	~ 0,05 kg
Mettre en évidence:	Transmetteur de pression Hengtong Bp156 , Capteur de pression analogique OEM , Capteur de pression d'air avec garantie

Description de produit

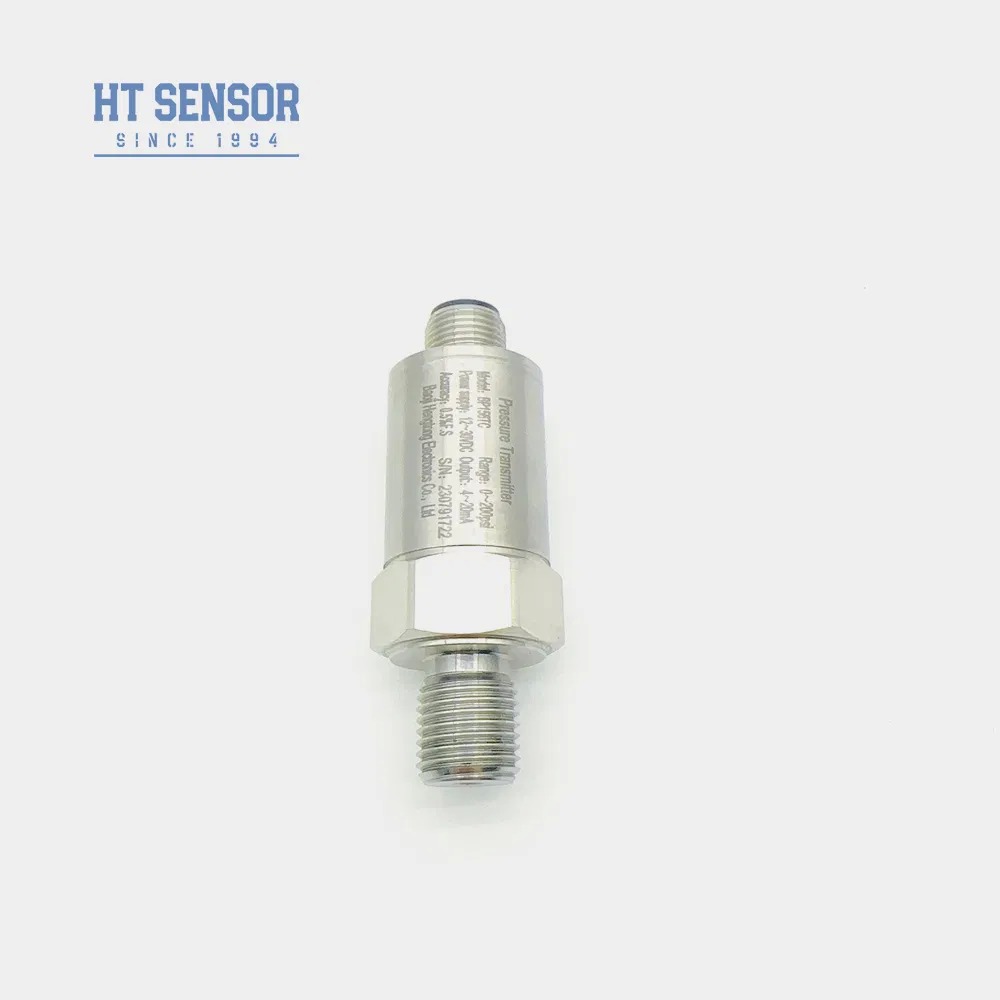

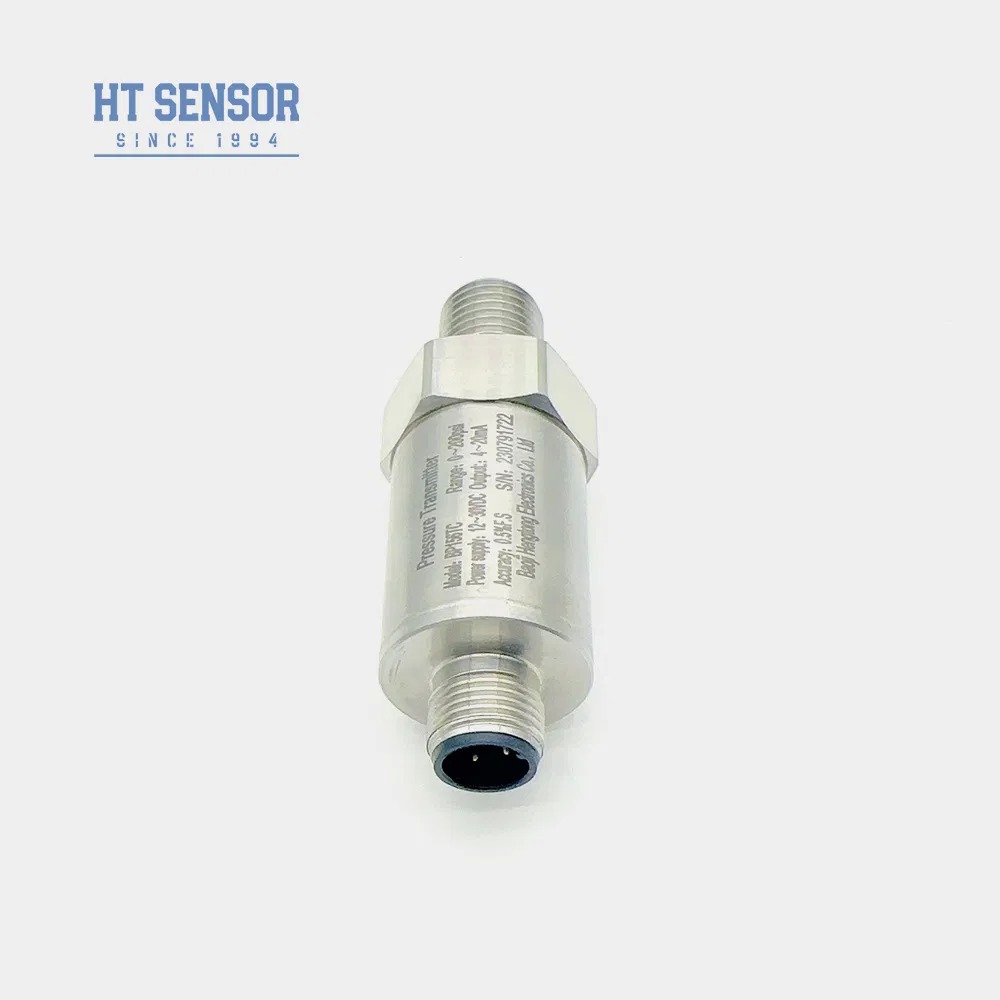

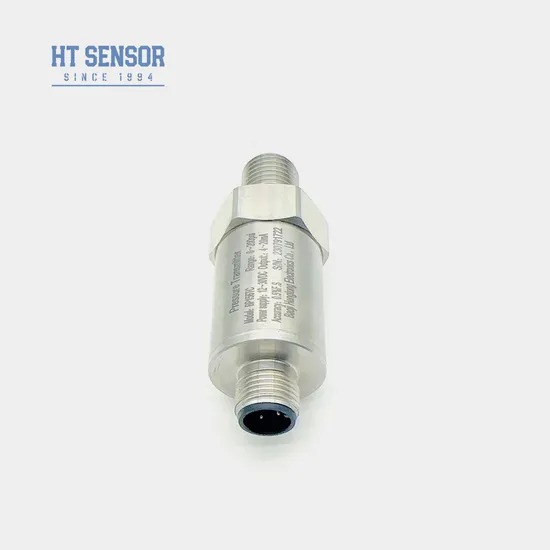

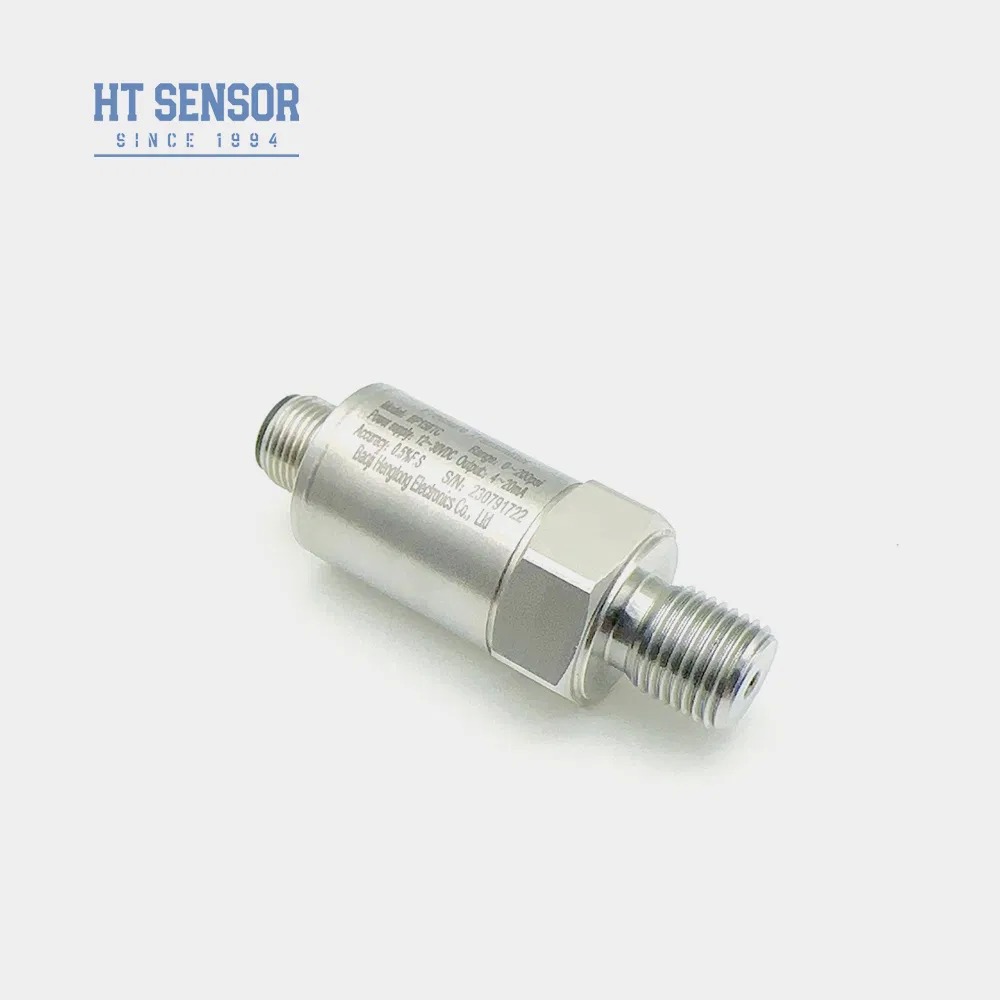

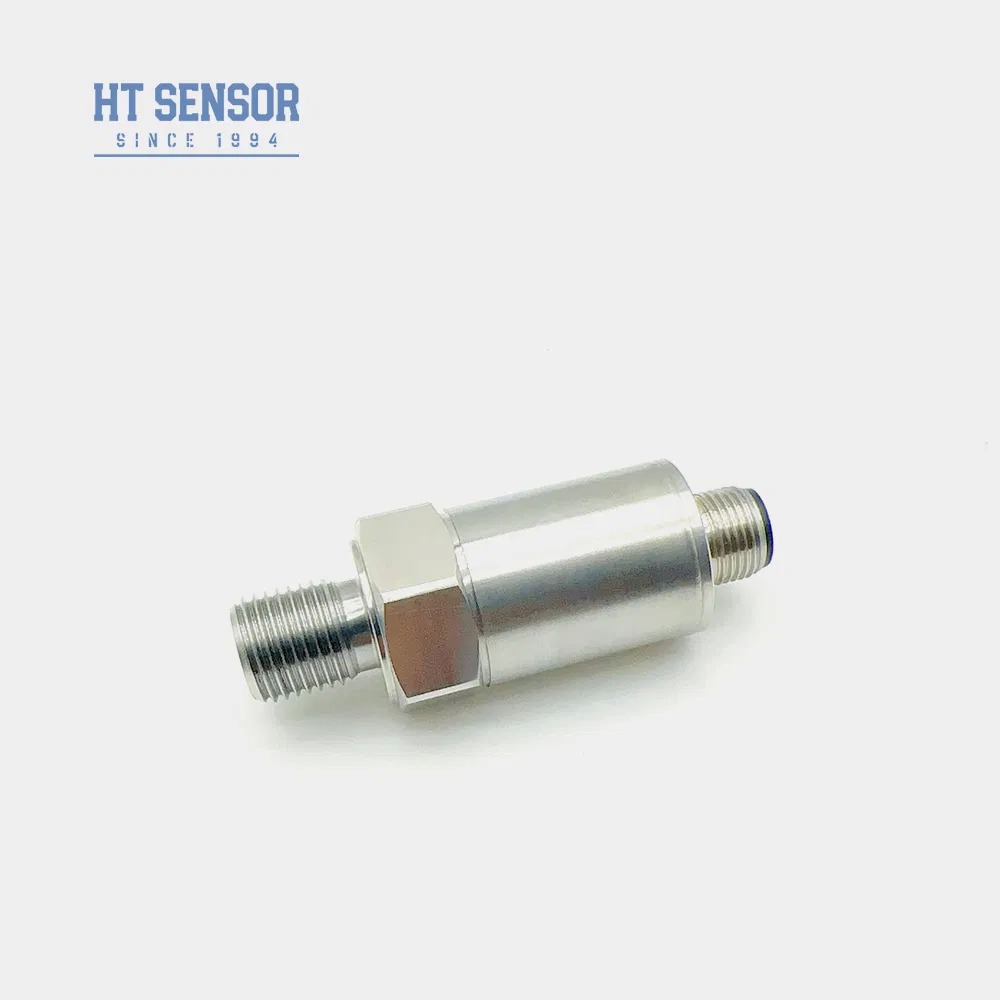

Transmetteur de pression BP156

Le transmetteur de pression BP156 utilise le cœur à membrane isolée résistant à la pression en silicium de la série HT comme élément de mesure du signal. Le circuit de traitement du signal est situé à l'intérieur d'un boîtier en acier inoxydable, convertissant le signal du capteur en un signal de sortie standard. Le produit a subi des tests rigoureux et un criblage de vieillissement des composants, des produits semi-finis et des produits finis pour garantir des performances stables et fiables.

Caractéristiques du produit

Large plage de mesure avec une structure en acier inoxydable et diverses formes d'interface de pression
Indice de protection IP65 avec une construction en acier inoxydable
Étalonnage réglable du zéro et de la pleine échelle
Haute précision avec une structure entièrement en acier inoxydable

Applications

Mesure de la pression des gaz et liquides non corrosifs avec de l'acier inoxydable 316L
Appliqué dans les industries marine et aéronautique
Utilisé dans les processus industriels sur site, notamment le pétrole, la chimie, la métallurgie, la production d'électricité et l'hydrologie
Utilisé dans les systèmes de contrôle hydrauliques et pneumatiques

Paramètres de performance

Plage de mesure	0kPa ~ 10kPa…5MPa
Type de pression	Pression relative, Pression absolue, Pression scellée
Surcharge	≤ 1,5 fois la plage nominale
Précision @ 25ºC	±0,25 % (Typ.) ±0,5 % (Max.)
Répétabilité et hystérésis	0,02 % F.S (Typ.) 0,05 % F.S (Max.)
Stabilité à long terme	±0,1 % F.S/an (Typ.) ±0,2 % F.S/an (Max.)
Dérive de température du point zéro	±0,02 % F.S/ºC (≤100KPa) ±0,01 % F.S/ºC (>100KPa)
Dérive de température à pleine échelle	±0,02 % F.S/ºC (≤100KPa) ±0,01 % F.S/ºC (>100KPa)
Réponse en fréquence	2,4 Khz
Température de compensation	0-70ºC (≤10MPa, personnalisable)
Température de fonctionnement	-20ºC~80ºC
Température de stockage	-40ºC~120ºC
Vibration	10g, 55Hz ~ 2kHz
Matériau du boîtier	304, 316L
Matériau de la membrane	316L
Résistance d'isolement	100MΩ 100VDC
Indice antidéflagrant	Ex db IIC T6 Gb
Indice de protection	IP65
Joint torique	Caoutchouc fluoré
Poids	~0,05 kg

Configuration du signal de sortie

Signal de sortie	Tension d'alimentation	Type de sortie
4~20mA	12~30VDC	2/3/4 fils
0~10/20mA		3 fils
0/1~5V 0/1~10V 0,5~4,5V	5VDC

Exemples de sélection

Conseils de commande

Assurez-vous que le milieu mesuré est compatible avec les pièces en contact du produit
Les produits de type antidéflagrant n'incluent pas les afficheurs numériques
Pour les transmetteurs avec des afficheurs LCD ou LED, l'alimentation ne doit pas être inférieure à 20VDC
Installez des dispositifs de protection contre la foudre et assurez une mise à la terre correcte pour un fonctionnement fiable
Pour les températures de fonctionnement inférieures à -20ºC, sélectionnez un joint torique en EPDM au lieu du caoutchouc fluoré
La longueur de câble par défaut est de 1,5 m avec un matériau en polyéthylène ; spécifiez des alternatives dans la commande
Informez-nous des exigences particulières, y compris les fortes vibrations, la force d'impact ou les interférences électromagnétiques

Guide de commande

BP15X | Transmetteur de pression analogique

Code	Construction générale
5	Prise Packard
6	Câble de sortie directe scellé 1,5 mètre
7	Mini connecteur Hirschmann
8	Grand connecteur Hirschmann

Plage de mesure : 0kPa ~ 10kPa…5MPa
(0-X)Kpa ou MPa | X : Indique la plage de mesure réelle

Code	Alimentation
D1	24VDC
D2	5VDC
D3	Autre

Code	Signal de sortie
S1	4~20mADC
S2	1~5VDC
S3	0~5VDC
S4	0~10mADC
S5	0~20mADC
S6	0~10VDC
S7	0,5~4,5VDC

Code	Raccord de pression
J1	M20×1.5
J2	G1/2
J3	G1/4
J4	7/16-20UNF
J5	Autres (¢50.4 Bride)

Code	Raccordement électrique
B1	Hirschmann
B2	PG7
B3	Sortie de câble scellée 1,5 mètre
B4	Autre

Code	Type de pression
G	Pression relative
A	Pression absolue
S	Pression de référence scellée

Foire aux questions

Quelles sont les caractéristiques de vos transmetteurs de capteurs de pression ?

Haute précision, durabilité et excellentes performances. Personnalisation disponible.

Puis-je personnaliser des spécifications spéciales ?

Oui, nos ingénieurs peuvent adapter les produits pour répondre à des besoins spécifiques. Nous fournissons un service OEM et ODM.

Quelle est votre capacité de production ?

Nos installations de fabrication peuvent produire jusqu'à 30 000 transmetteurs de capteurs de pression par mois, nous sommes donc parfaitement capables de répondre aux besoins des commandes à grande échelle. Cependant, il est conseillé de contacter notre équipe commerciale à l'avance pour assurer une production et une planification de livraison en douceur.

Quel est le délai de livraison typique ?

5 à 8 jours ouvrables pour les modèles standard. Les produits personnalisés peuvent varier.

Comment les produits sont-ils tarifés ? Des réductions ?

Prix compétitifs avec des réductions pour les commandes en gros ou les partenaires à long terme.

Quelle est la garantie de vos produits ? Et le service après-vente ?

Notre garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures. Une assistance à distance via le réseau PC est toujours disponible.
