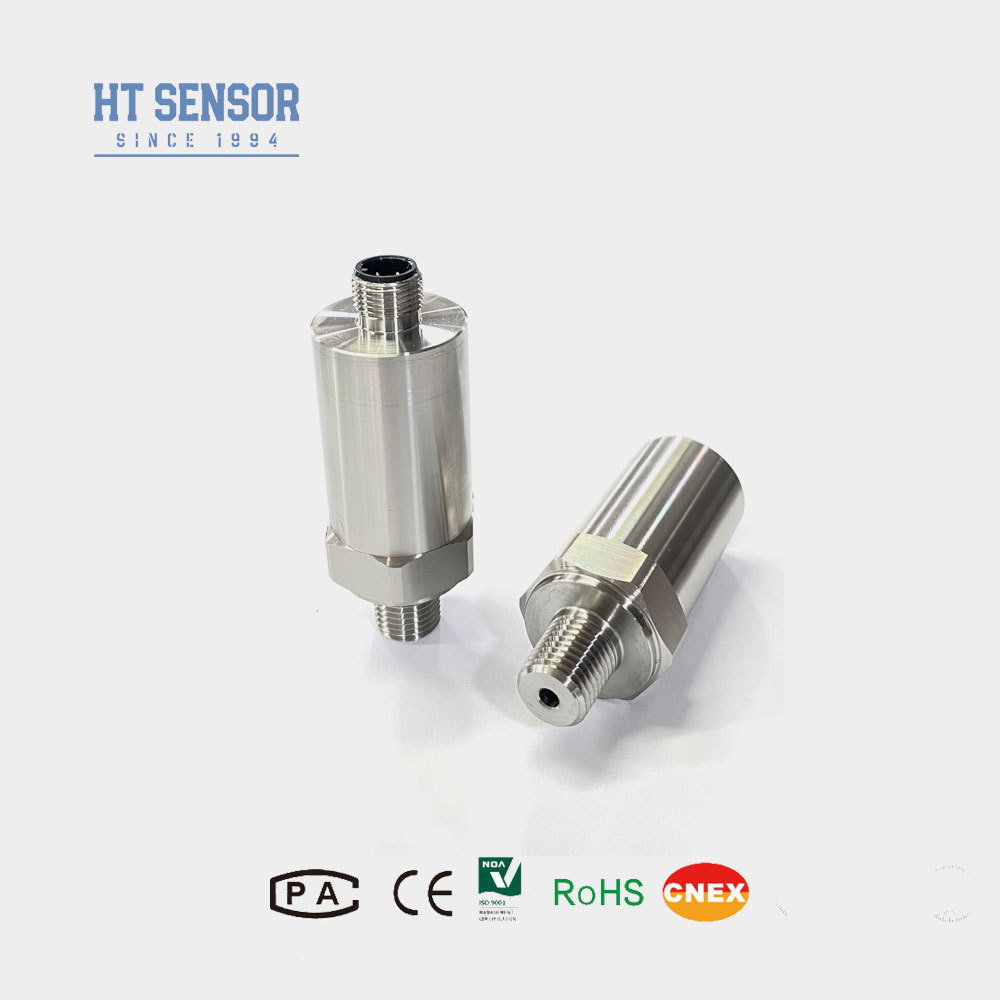

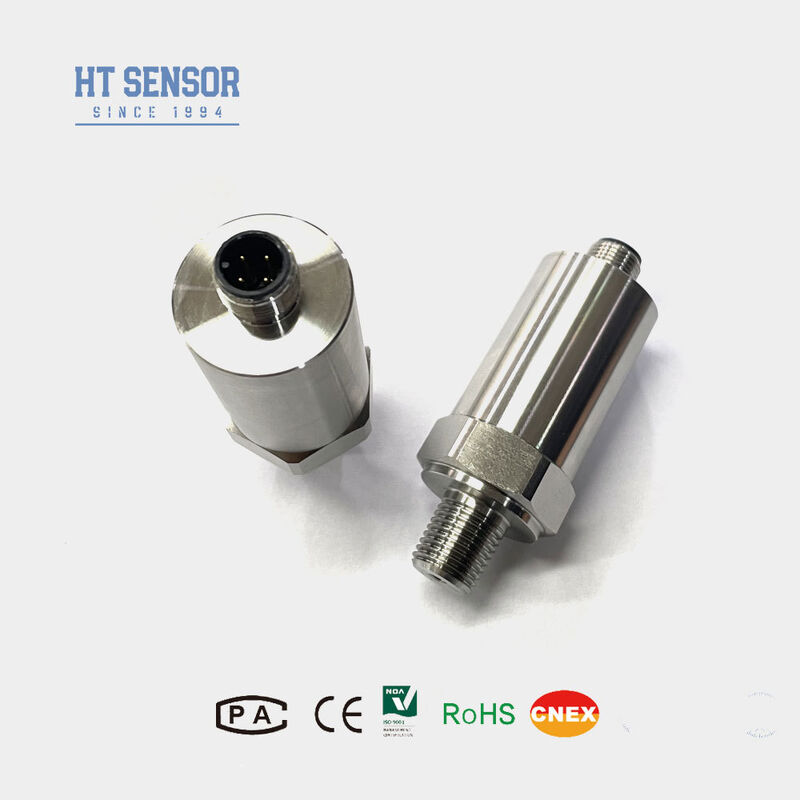

Capteur de pression industriel BP156 Transmetteur de pression avec capteur de niveau M12*1 G1/4
Product Details
| Numéro de modèle.: | BP156 | Milieu de mesure: | Liquide |
|---|---|---|---|
| Grade de précision: | 0.5g | Plage de pression: | 0kpa ~ 10kpa..……40MPa |
| Type de pression: | Pression de mesure, pression absolue, pression scellée | Température de compensation: | -10 ℃ ~ 70 ℃ |
| Surcharge: | ≤ 1,5 fois de la plage nominale | Précision: | ± 0,25% (typ.) ± 0,5% (max.) |
| Stabilité à long terme: | ± 0,1% FS / an (typ.) ± 0,2% fs / an (max.) | Température de fonctionnement: | -20ºC ~ 80ºC |
| Température de stockage: | -40ºC ~ 120ºC | Diaphragme: | 316L |
| Poids: | ~ 0,25 kg | ||
| Mettre en évidence |
Capteur de pression en silicium avec garantie,Capteur de pression au silicium de haute précision,Capteur de pression au silicium industriel |
||
Product Description
- Large gamme de mesures avec une structure en acier inoxydable et des formes d'interfaces de pression diverses
- Construction en acier inoxydable avec indice de protection IP65
- Étalonnage réglable à zéro et à pleine échelle
- Haute précision avec toute la structure en acier inoxydable
- Mesure de pression des gaz et liquides non corrosifs avec l'acier inoxydable 316L
- Applications dans le secteur maritime et aéronautique
- Processus industriels sur site, y compris le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie
- Systèmes de commande hydraulique et pneumatique
| Plage de mesure | La valeur de l'énergie utilisée est la valeur de l'énergie utilisée. |
|---|---|
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | Le système de contrôle de la température doit être équipé d'un système de contrôle de la température de l'air. |
| Répétabilité et hystérésis | 0Les émissions de dioxyde de carbone sont les émissions de dioxyde de carbone les plus élevées enregistrées. |
| Stabilité à long terme | ± 0,1% F.S./Année (typique) ± 0,2% F.S./Année (max.) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | Pour les appareils de traitement des eaux usées, la température maximale de l'air doit être de 0,8 °C. |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex II C T6 Ga |
| Classement de protection | Pour la protection contre la corrosion |
| Le poids | ~ 0,25 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
|---|---|---|
| 4 à 20 mA 0 à 10/20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0/1 à 5 V 0/1 à 10 V 0.5 à 4,5 V | 5 VDC | 3 fils |
- S'assurer que le milieu de mesure est compatible avec les pièces de contact du produit
- Les produits de type résistant aux explosions ne comprennent pas les têtes d'affichage numérique
- Pour les émetteurs équipés de têtes d'affichage LCD ou LED, l'alimentation ne doit pas être inférieure à 20 VDC.
- Installer des dispositifs de protection contre la foudre et assurer une mise à la terre adéquate pour un fonctionnement fiable
- Pour les températures de fonctionnement inférieures à -20oC, sélectionnez le joint à anneaux O EPDM au lieu du caoutchouc fluoré
- La longueur par défaut du câble est de 1,5 m (matériau en polyéthylène) - spécifier les alternatives dans l'ordre
- Informez-nous des exigences particulières, y compris les fortes vibrations, la force d'impact ou les interférences électromagnétiques
| Le code | Construction du schéma |
|---|---|
| 5 | Bouchon de Packard |
| 6 | Cable de sortie directe scellé 1,5 m |
| 7 | Connecteur mini Hirschmann |
| 8 | Le connecteur Hirschmann |
| Le code | Énergie |
|---|---|
| D1 | 24 VDC |
| D2 | 5 VDC |
| D3 | Autres |
| Le code | Signal de sortie |
|---|---|
| S1 | 4 à 20 mADC |
| S2 | 1 à 5 VDC |
| S3 | 0 à 5VDC |
| S4 | 0 à 10 mADC |
| S5 | 0 à 20 mADC |
| S6 | 0 à 10 VDC |
| S7 | 0Pour les conducteurs de véhicules à moteur |
| Le code | Connexion sous pression |
|---|---|
| J1 | Une M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | Le 7/16-20UNF |
| J5 | Autres ((¢50.4 Flange) |
| Le code | Connexion électrique |
|---|---|
| B1 | Je suis Hirschmann. |
| B2 | PG7 |
| B3 | Cable fermée sortie 1,5 mètre |
| B4 | Autres |
| Le code | Type de pression |
|---|---|
| G | Pression de mesure |
| Une | Une pression absolue |
| S | Pression de référence scellée |
Product Highlights
BP156 Émetteur de pressionL'émetteur de pression BP156 utilise le noyau rempli d'huile de membrane d'isolation en silicium résistant à la pression de la série HT comme élément de mesure du signal.Le circuit de traitement du signal est situé dans un boîtier en acier inoxydableLe produit a été soumis ...
