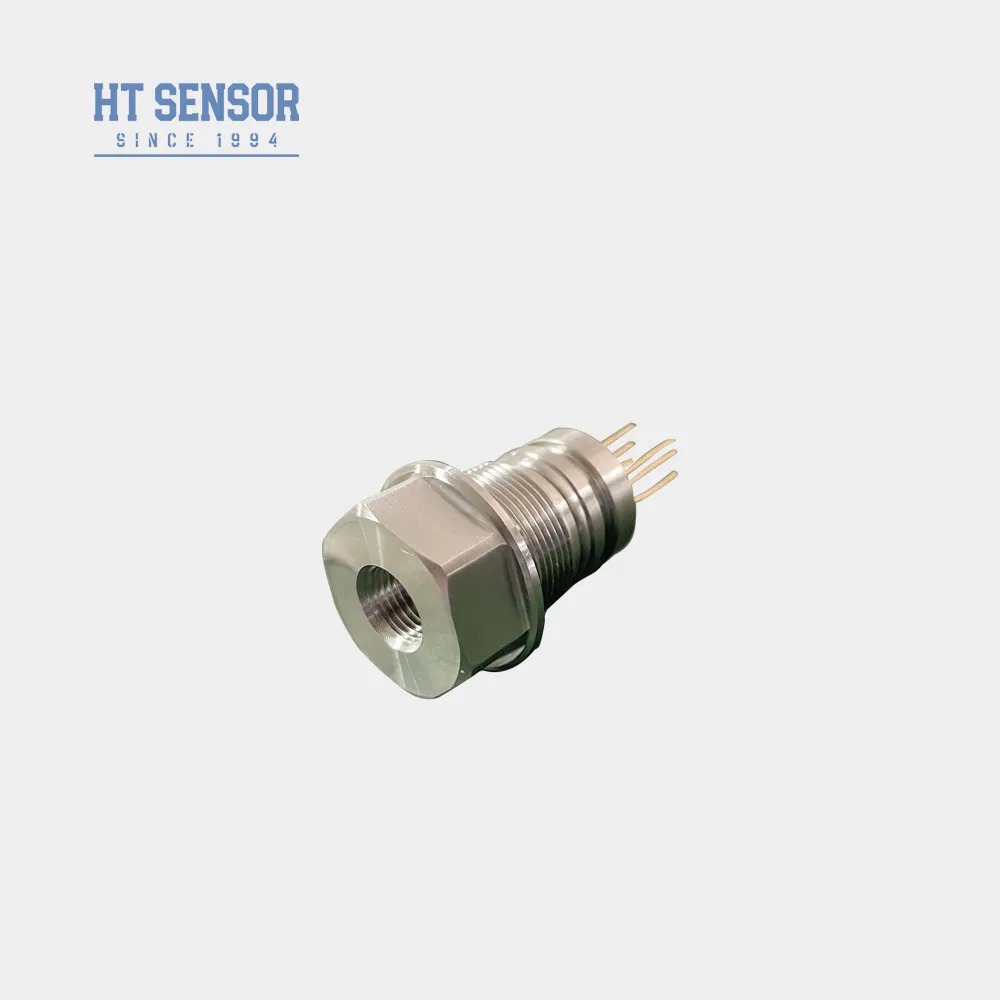

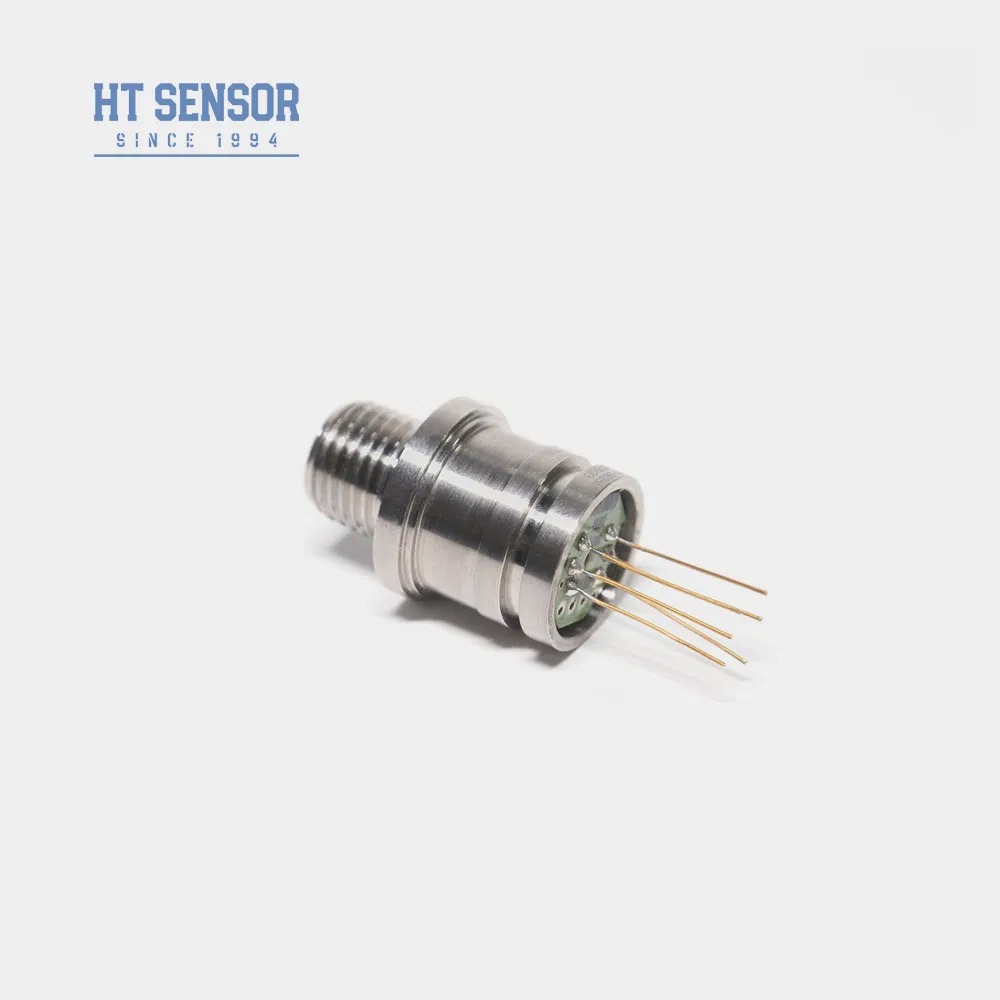

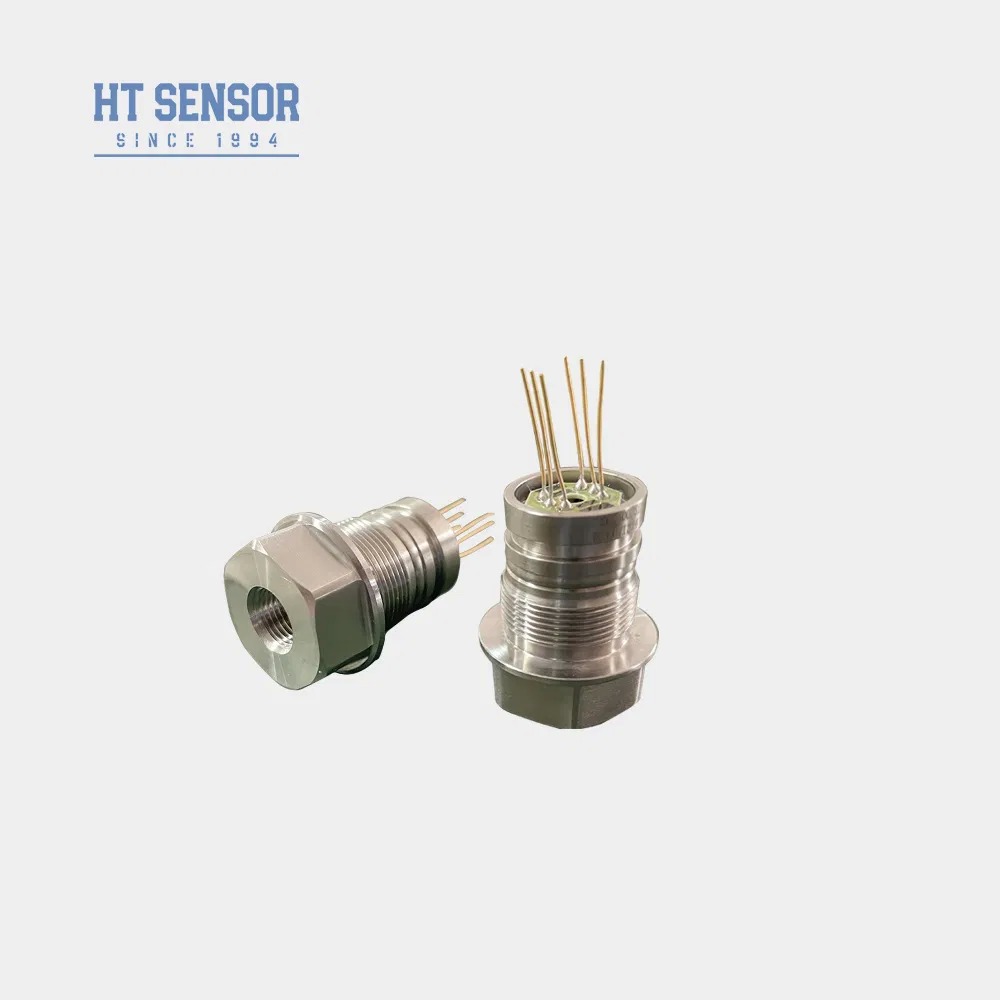

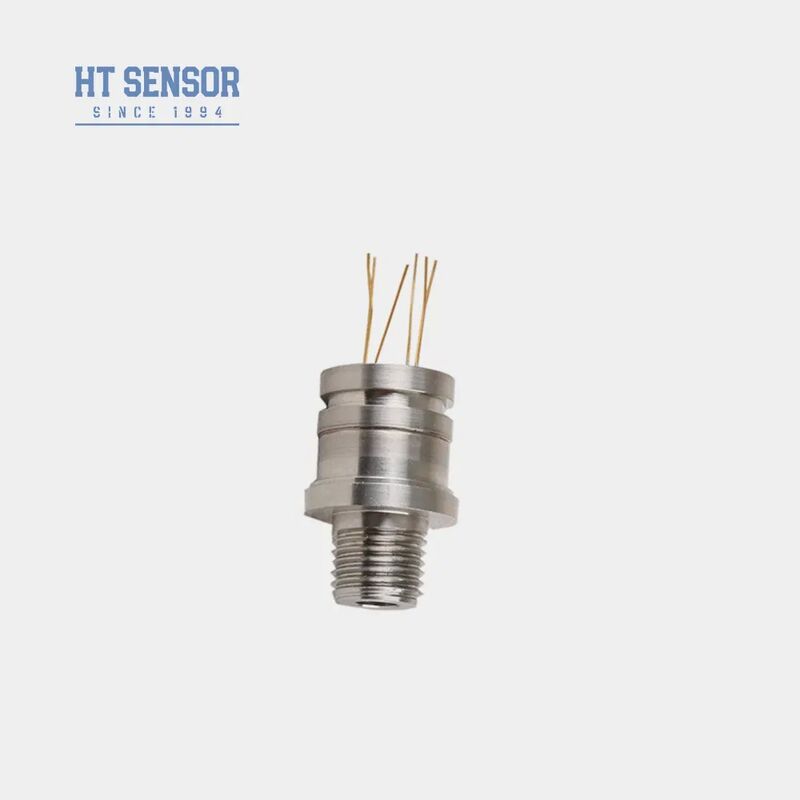

HT30 Cellule de capteur de pression avec capteur de niveau de fil de connexion de tension de fil
Product Details
| Numéro de modèle.: | HT30 | Signal de sortie: | Signal mv de type analogique |
|---|---|---|---|
| Processus de production: | Intégration | Matériel: | Acier inoxydable |
| Type de câblage: | À quatre fils | Milieu de mesure: | Gaz et liquide |
| Indice IP: | IP65 | Pouvoir: | 1,5 mA |
| Fil: | G1/4 et ainsi de suite | Température de fonctionnement: | -20~80 ºC |
| Température de stockage: | -40~125 ºC | Poids: | ~63g |
| Mettre en évidence |
HT30 capteur de pression de raccordement à fil,Capteur de pression en silicium avec garantie,cellule de détection du niveau de fil de tension |
||
Product Description
- Technologie de pointe avec un boîtier en acier inoxydable 316L et des matériaux de diaphragme de qualité supérieure, notamment le titane et l'Hastelloy
- Circuits à couche épaisse pour une compensation précise de la température et une correction du point zéro
- Plusieurs options d'interface filetée disponibles
- Construction monobloc soudée avec une taille compacte et une grande fiabilité
- Sites de procédés industriels, notamment le pétrole, la chimie, la métallurgie, l'énergie et l'hydrologie
- Industries maritime et aéronautique
- Systèmes de contrôle hydrauliques et pneumatiques
- Applications de contrôle de processus
- Alimentation : ≤2 mA CC (Typique 1,5 mA CC)
- Impédance d'entrée : 2,5 KΩ~6 KΩ
- Impédance de sortie : 2,5 KΩ~6 KΩ
- Connexion électrique : Broches Kovar plaquées or ou fils haute température de 100 mm
| Plage de mesure | Jauge (G) | 10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 1 000 KPa, 2 000 KPa |
|---|---|---|
| Absolu (A) | 100 KPaA, 200 KPaA, 350 KPaA, 700 KPaA, 1 000 KPaA, 2 000 KPaA | |
| Scellé (S) | 3 500 KPaS, 7 MPaS, 10 MPaS, 20 MPaS |
| Paramètre | Typ | Max | Unité |
|---|---|---|---|
| Non-linéarité | ±0,15 | ±0,3 | % F.S |
| Répétabilité | 0,05 | 0,1 | % F.S |
| Hystérésis | 0,05 | 0,1 | % F.S |
| Sortie de décalage zéro | 0±1 | 0±2 | mV |
| Sortie pleine échelle (≤20 KPa) | 50±10 | 50±30 | mV |
| Sortie pleine échelle (≥35 kPa) | 100±10 | 100±30 | mV |
| Dérive de température du décalage zéro (≤20 KPa) | ±1 | ±2 | % F.S |
| Dérive de température du décalage zéro (≥35 kPa) | ±0,5 | ±1 | % F.S |
| Dérive de température pleine échelle (≤20 KPa) | ±1 | ±2 | % F.S |
| Dérive de température pleine échelle (≥35 kPa) | ±0,5 | ±1 | % F.S |
| Température compensée (≤20 KPa) | 0~50 | ºC | |
| Température compensée (≥35 kPa) | 0~70 | ºC | |
| Température de fonctionnement | -20~80 | ºC | |
| Température de stockage | -40~125 | ºC | |
| Surcharge admissible | Prendre la valeur la plus faible entre 3 fois la pleine échelle ou 120 MPa | ||
| Pression d'éclatement | 5X la pleine échelle | ||
| Stabilité à long terme | 0,2 % F.S/an | ||
| Matériau du diaphragme | 316L | ||
| Résistance d'isolement | ≥200 MΩ 100 VCC | ||
| Vibration | Aucun changement dans des conditions de 10 gRMS, 20 Hz à 2 000 Hz | ||
| Choc | 100 g, 11 ms | ||
| Temps de réponse | ≤1 ms | ||
| Joint torique | Caoutchouc nitrile ou caoutchouc fluoré | ||
| Milieu de remplissage | Huile de silicone | ||
| Poids | ~63 g | ||
- Assurer un ajustement correct entre la taille du noyau et le boîtier de l'émetteur pour l'étanchéité requise
- Aligner le boîtier verticalement et appliquer une pression uniforme pendant l'assemblage pour éviter d'endommager la plaque de compensation
- Fournir des instructions spéciales lors de la commande si le milieu mesuré est incompatible avec le matériau du diaphragme 316L
- Éviter d'appuyer sur le diaphragme du capteur avec les mains ou des objets pointus pour éviter tout dommage
- Garder les orifices du noyau de pression manométrique ouverts à l'atmosphère et empêcher l'entrée d'eau, de vapeur ou de milieux corrosifs
- Se référer à l'étiquette réelle du noyau pour tout changement de configuration des fils de broche
