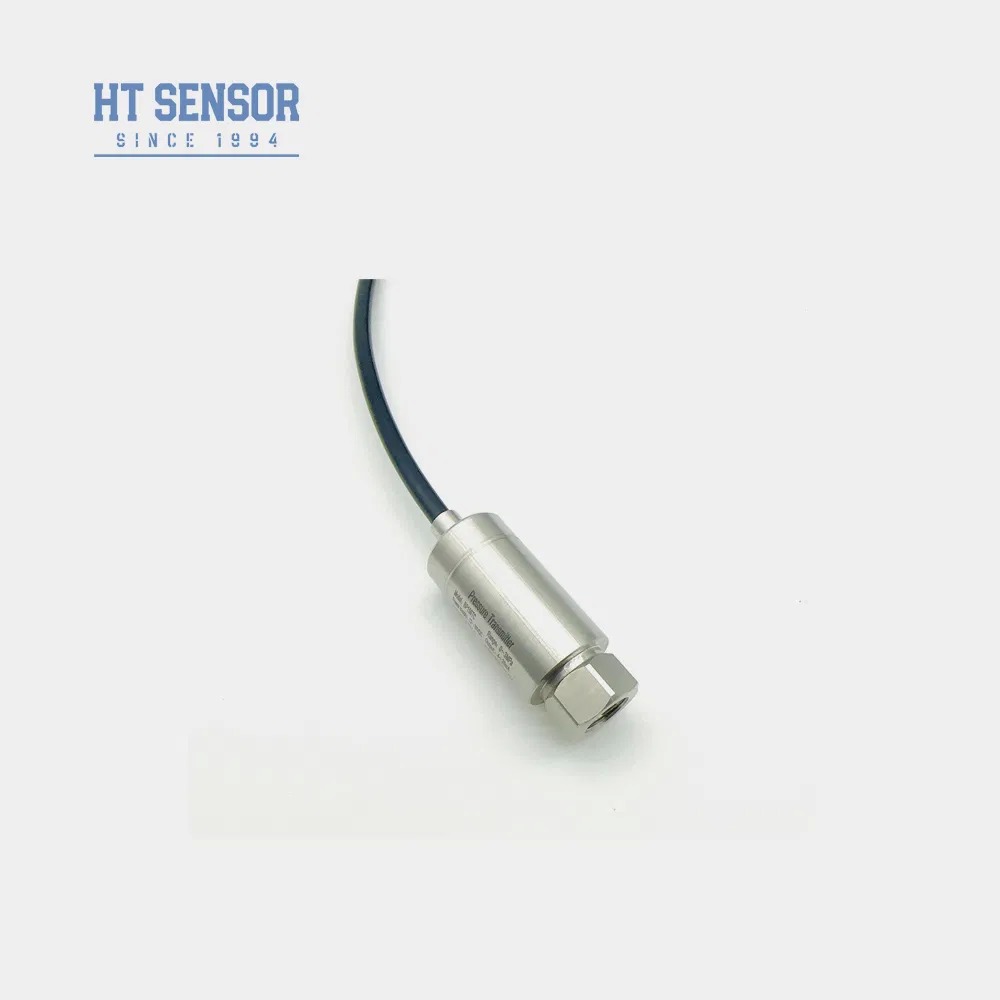

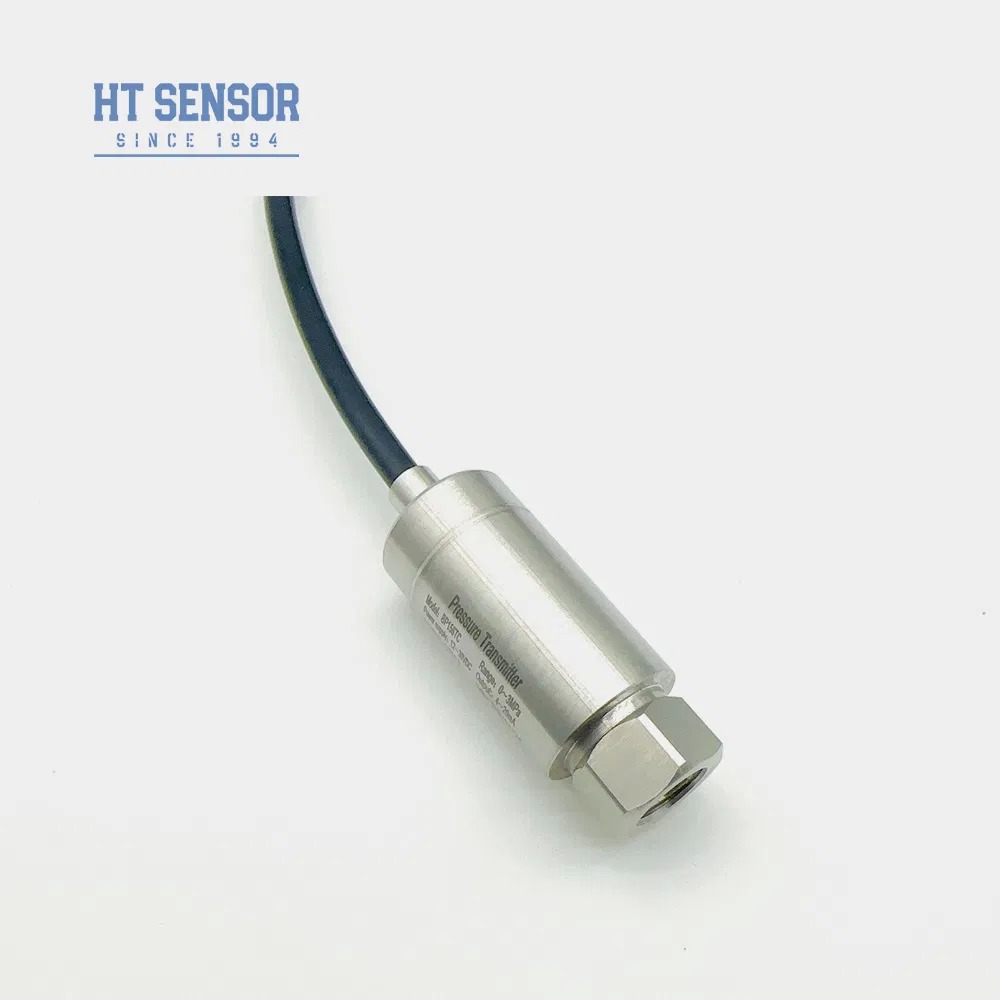

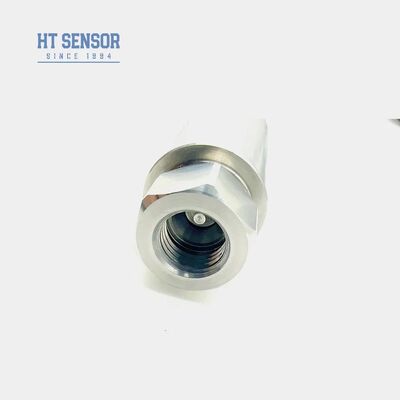

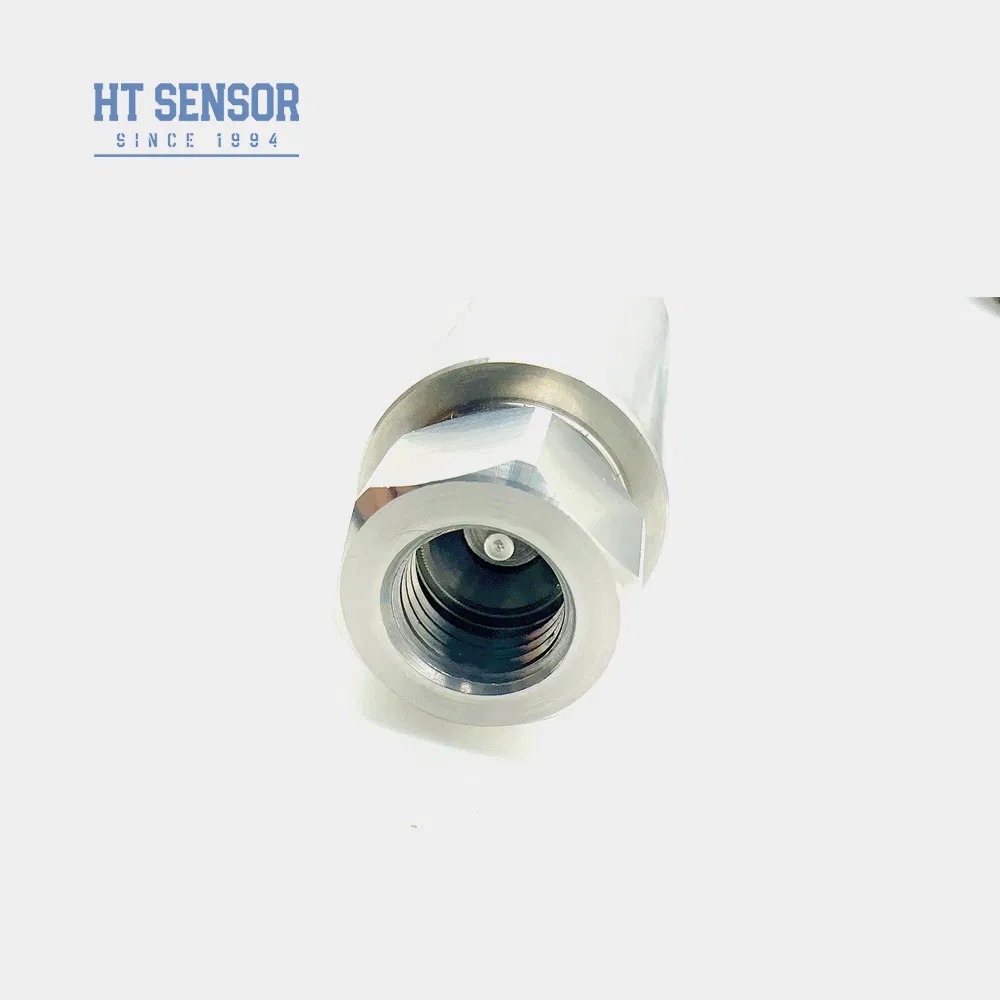

Hengtong 4-20mA Transmetteur de pression de l'air Capteur de pression piézo-résistif industriel
Product Details
| Numéro de modèle.: | BP156 | Milieu de mesure: | Gaz et liquide |
|---|---|---|---|
| Grade de précision: | 0,5% | Plage de pression: | Pour les appareils à combustion électrique |
| Indice IP: | IP65 | Type de pression: | Pression de mesure, pression absolue, pression scellée |
| Matériau du boîtier: | 304 | Temps de compensation.: | 0-70℃ |
| Diaphragme: | 316L | Signal de sortie: | 4 ~ 20 mA / 0,5-4,5 V |
| Tension d'alimentation: | 12 ~ 30 V CC / 5 V CC | Type de sortie: | 2/3/4 fils |
| Poids: | ~ 0,25 kg | ||
| Mettre en évidence |
Émetteur de pression d'air de 4 à 20 mA,Capteur de pression piézoresistif au silicium,Capteur de pression industriel avec garantie |
||
Product Description
- Large plage de mesure avec une construction en acier inoxydable
- Plusieurs configurations d'interface de pression disponibles
- Conception compacte et légère pour une installation facile
- Mesure de haute précision avec une structure entièrement en acier inoxydable
- Étalonnage du zéro et de la pleine échelle réglable
- Mesure de la pression des gaz et liquides non corrosifs utilisant de l'acier inoxydable 316L
- Applications dans l'industrie maritime et aéronautique
- Contrôle des processus industriels dans le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie
- Systèmes de contrôle hydrauliques et pneumatiques
| Plage de mesure | 0kPa ~ 10kPa…5MPa |
|---|---|
| Type de pression | Pression relative, Pression absolue, Pression scellée |
| Capacité de surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25ºC | ±0,25 % (Typique) ±0,5 % (Maximum) |
| Répétabilité et hystérésis | 0,02% F.S (Typ.) 0,05% F.S (Max.) |
| Stabilité à long terme | ±0,1% F.S/an (Typ.) ±0,2% F.S/an (Max.) |
| Dérive de température du point zéro | ±0,02% F.S/ºC (≤100KPa) ±0,01% F.S/ºC (>100KPa) |
| Dérive de température à pleine échelle | ±0,02% F.S/ºC (≤100KPa) ±0,01% F.S/ºC (>100KPa) |
| Réponse en fréquence | 2,4 Khz |
| Température de compensation | 0-70ºC (≤10mpa, personnalisable) |
| Température de fonctionnement | -20ºC~80ºC |
| Température de stockage | -40ºC~120ºC |
| Résistance aux vibrations | 10g, 55Hz ~ 2kHz |
| Matériau du boîtier | 304, 316L |
| Matériau du diaphragme | 316L |
| Résistance d'isolement | 100MΩ 100VDC |
| Indice de protection contre les explosions | Ex db IIC T6 Gb |
| Indice de protection | IP65 |
| Joint torique | Caoutchouc fluoré |
| Poids | ~0,05 kg |
| Signal de sortie | Tension d'alimentation | Type de sortie |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 fils |
| 0~10/20mA | 3 fils | |
| 0/1~5V 0/1~10V 0,5~4,5V | 5VDC |
- Assurez-vous que le milieu mesuré est compatible avec les matériaux de contact du produit
- Les modèles antidéflagrants n'incluent pas les têtes d'affichage numériques
- Les transmetteurs avec affichage LCD ou LED nécessitent une alimentation ≥20VDC
- Installez des dispositifs de protection contre la foudre et assurez une mise à la terre correcte pour un fonctionnement fiable
- Pour des températures de fonctionnement inférieures à -20ºC, sélectionnez un joint torique en EPDM au lieu du caoutchouc fluoré
- La longueur de câble par défaut est de 1,5 m (matériau polyéthylène)
- Spécifiez les exigences particulières en matière de vibrations, d'impact ou d'interférences électromagnétiques
| Code | Construction générale |
|---|---|
| 5 | Prise Packard |
| 6 | Câble de sortie directe scellé 1,5 mètre |
| 7 | Connecteur Mini Hirschmann |
| 8 | Grand connecteur Hirschmann |
(0-X)Kpa ou MPa | X : Indique la plage de mesure réelle
| Code | Alimentation |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Autre |
| Code | Signal de sortie |
|---|---|
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0,5~4,5VDC |
| Code | Raccord de pression |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Autres (¢50.4 Bride) |
| Code | Raccordement électrique |
|---|---|
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Sortie de câble scellée 1,5 mètre |
| B4 | Autre |
| Code | Type de pression |
|---|---|
| G | Pression relative |
| A | Pression absolue |
| S | Pression de référence scellée |
Product Highlights
