HTsensor Transducteur numérique facile à nettoyer 4-20ma + Transmetteur de capteur de pression à débit rapide
Brand Name:
HT SENSOR
Model Number:
BP93420-IQT
Place of Origin:
Baoji, en Chine
Certification:
CE, RoHS
Minimum Order Quantity:
1
Price:
48
Product Details
| Numéro de modèle.: | BP93420-IIIQT, qui contient des produits de base | Milieu de mesure: | Air et liquide |
|---|---|---|---|
| Grade de précision: | 0,5% | Plage de pression: | -100kpa...0kpa ~30kpa...3,5MPa |
| Indice IP: | IP65 | Type de pression: | Pression de mesure, pression absolue, pression scellée |
| Stabilité à long terme: | +-0,1% F.S/Année (type) | Signal de sortie: | Le système d'alimentation doit être équipé d'un système d'alimentation électrique. |
| Plage de mesure: | -100kPa…0kPa ~ 35kPa…3,5MPa | Surcharge: | ≤ 1,5 fois de la plage nominale |
| Dérive de température au point zéro: | ± 0,02% FS / ºC (≤100kpa) ± 0,01% FS / ºC (> 100kpa) | Dérive de température à pleine échelle: | ± 0,02% FS / ºC (≤100kpa) ± 0,01% FS / ºC (> 100kpa) |
| Mettre en évidence |
Sensor de pression numérique facile à nettoyer,4-20ma+émetteur de pression de décharge de Hart,Capteur de pression en silicium avec garantie |
||
Product Description

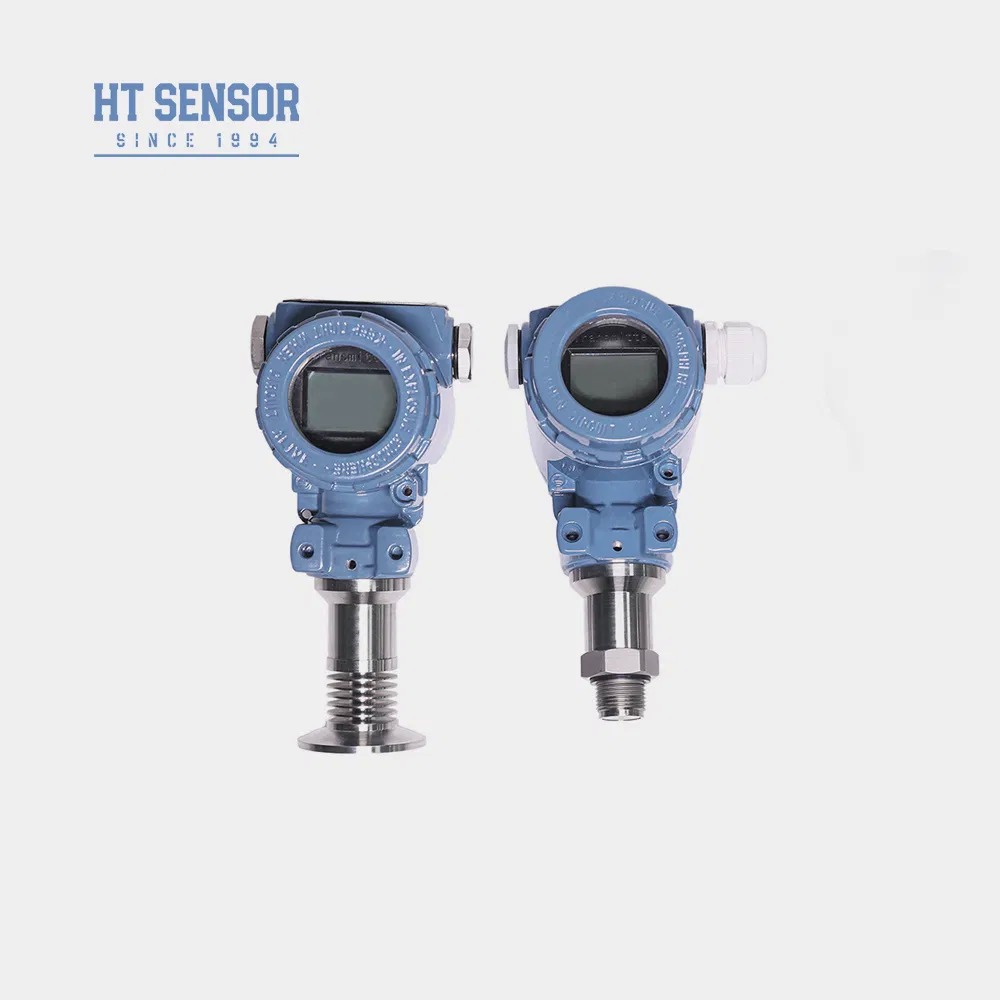

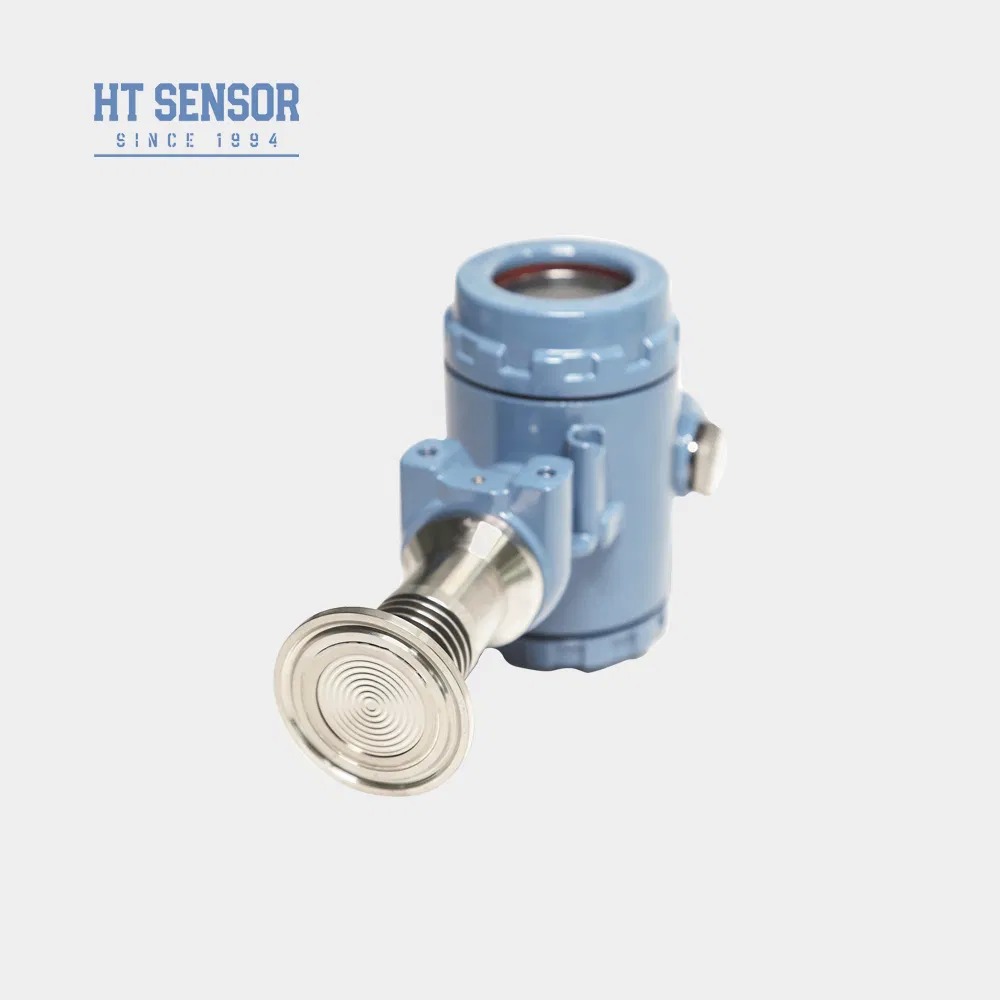

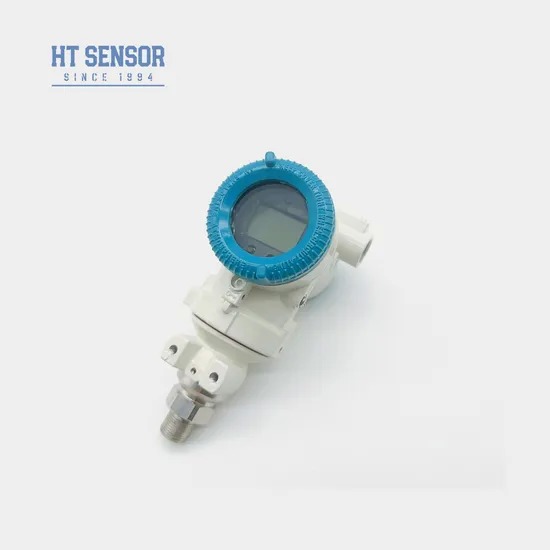

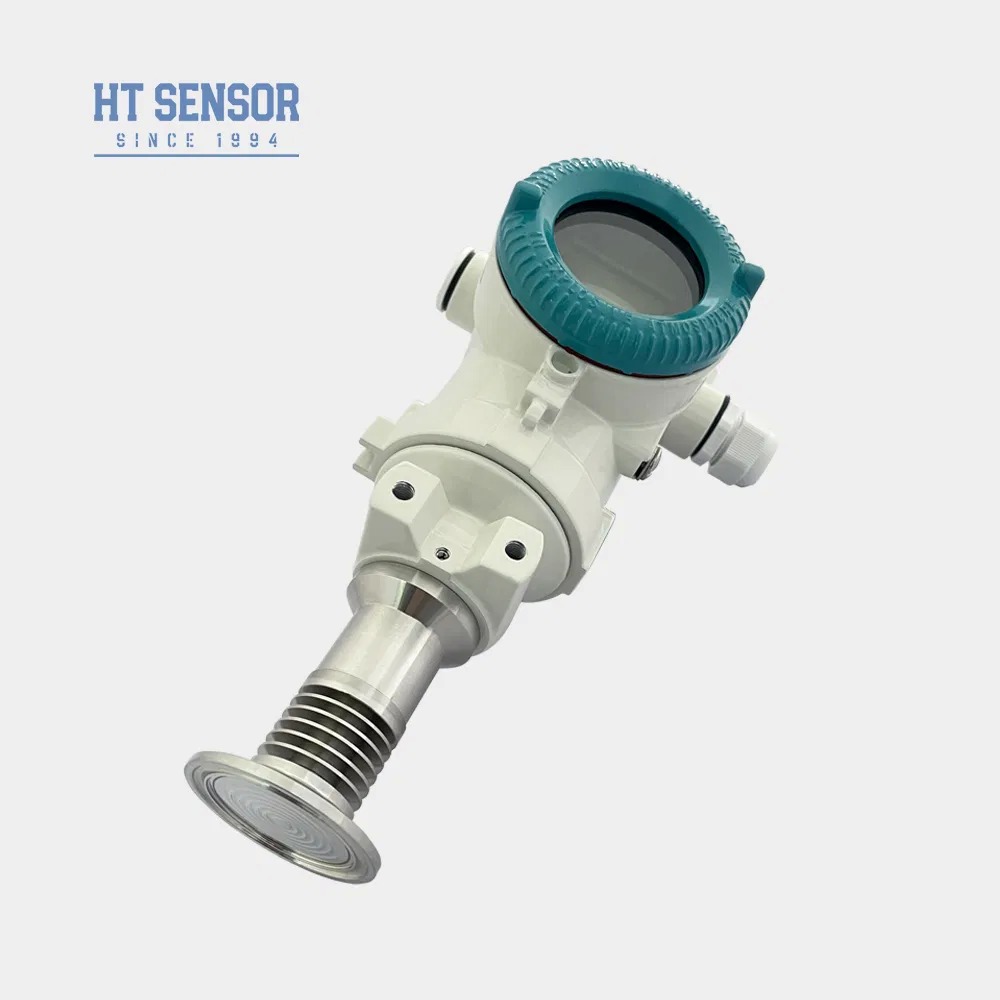

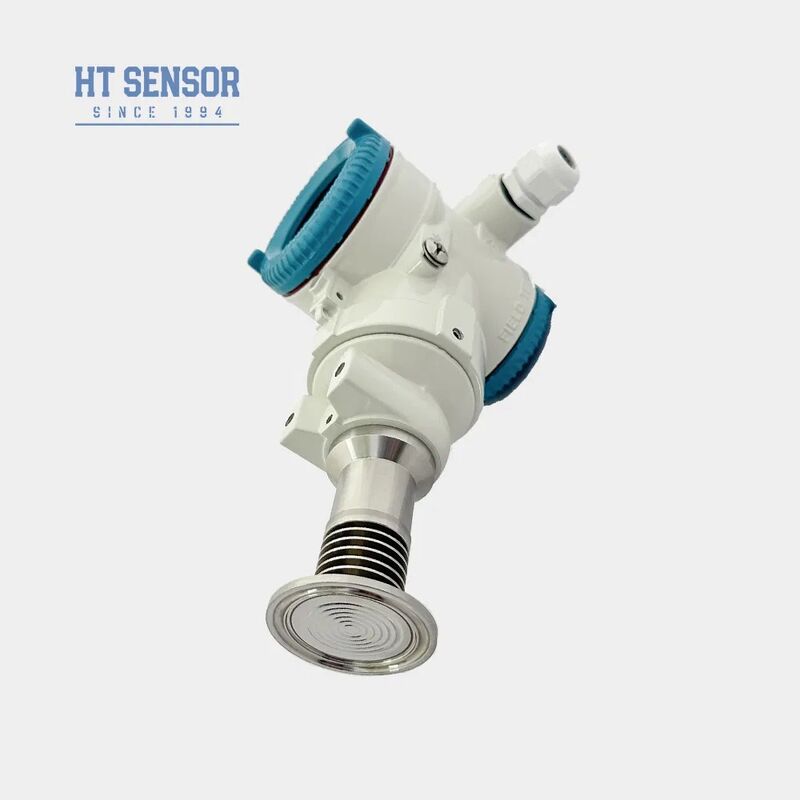

BP93420-IIIQT Transmetteur de pression affleurant haute température
Capteur de pression affleurant haute température Baoji Hengtong pour les applications de test de liquides nécessitant des conditions sanitaires élevées.
Présentation du produit
Le BP93420-IIIQT est un transmetteur haute température à grande membrane de 1,5 mm, avec un circuit de traitement du signal situé à l'intérieur d'un boîtier en acier inoxydable, convertissant les signaux du capteur en signaux de sortie standard. Ce transmetteur de pression est principalement utilisé dans les applications où des conditions sanitaires élevées sont requises, garantissant des mesures de pression fiables et précises dans les environnements hygiéniques.
Caractéristiques du produit
- Diverses options d'interface de pression
- Conçu pour les applications hygiéniques afin d'éviter l'entartrage du milieu
- Haute précision avec une structure entièrement en acier inoxydable
- Conception facile à nettoyer
Applications
- Convient à la mesure des gaz et liquides non corrosifs avec 316L
- Idéal pour les industries de la protection de l'environnement et de la chimie
- Utilisé dans les industries maritime et aéronautique
- Bien adapté aux industries médicales, biopharmaceutiques et d'hygiène alimentaire
Paramètres de performance
| Plage de mesure | -100kPa…0kPa ~ 35kPa…3.5MPa |
|---|---|
| Type de pression | Pression relative, Pression absolue, Pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25ºC | ±0,25 % (Typique) ±0,5 % (Maximum) |
| Répétabilité et hystérésis | 0,02% F.S (Typ.) 0,05% F.S (Max.) |
| Stabilité à long terme | ±0,1% F.S/an (Typ.) ±0,2% F.S/an (Max.) |
| Dérive de température du point zéro | ±0,02% F.S/ºC (≤100KPa) ±0,01% F.S/ºC (>100KPa) |
| Dérive de température à pleine échelle | ±0,02% F.S/ºC (≤100KPa) ±0,01% F.S/ºC (>100KPa) |
| Réponse en fréquence | 2,4 Khz |
| Température de compensation | 0-70ºC (≤10mpa, personnalisable) |
| Température de fonctionnement | -20ºC~80ºC |
| Température de stockage | -40ºC~120ºC |
| Vibration | 10g, 55Hz ~ 2kHz |
| Matériau du boîtier | 304, 316L |
| Matériau de la membrane | 316L |
| Résistance d'isolement | 100MΩ 100VDC |
| Indice de protection contre les explosions | Ex db IIC T6 Gb |
| Indice de protection | IP65 |
| Joint torique | Caoutchouc fluoré |
| Poids | ~1kg |
Spécifications du signal de sortie
| Signal de sortie | Tension d'alimentation | Type de sortie |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 fils |
| 0~10/20mA | 3 fils | |
| 0/1~5V 0/1~10V 0.5~4.5V |
5VDC | |
| Protocole de communication RS485 | 3.6~30V / Batterie | 4 fils |
Guide de commande
BP93420XX | Transmetteur de pression
| Code | Construction générale |
|---|---|
| IB | Transmetteur de pression général |
| IX | Transmetteur de pression avec affichage |
| IE | Transmetteur de pression aéronautique résistant aux chocs |
| IIC/III | Transmetteur de pression industriel général/avec affichage |
| IF | Transmetteur de pression étanche à l'humidité |
| IIE/IIIE | Transmetteur de pression général/avec affichage |
| IN | Transmetteur de pression dédié à la climatisation |
| IC | Transmetteur de pression haute température |
| IQ/IQT | Transmetteur de pression à grande membrane/haute température |
Plage de mesure : -100kPa…0kPa ~ 35kPa…3.5MPa
(0-X)Kpa ou MPa | X : Indique la plage de mesure réelle
(0-X)Kpa ou MPa | X : Indique la plage de mesure réelle
| Code | Alimentation |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Autre |
| Code | Signal de sortie |
|---|---|
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| Code | Connexion électrique |
|---|---|
| B1 | Hirschmann |
| B2 | Prise PG7 |
| B3 | Sortie de câble scellée |
| B4 | Boîtier industriel 2088 |
| B5 | Boîtier industriel 2088 avec affichage |
| B6 | Autre |
| Code | Type de pression |
|---|---|
| G | Pression relative |
| A | Pression absolue |
| S | Pression de référence scellée |
Conseils de commande
- Lors de la sélection du produit, veuillez vous assurer que le milieu à mesurer est compatible avec les pièces en contact du produit.
- Lors de la commande, veuillez noter que les produits antidéflagrants n'incluent pas les têtes d'affichage numériques.
- Lors de la commande de transmetteurs avec une tête d'affichage LCD ou LED, l'alimentation du transmetteur ne doit pas être inférieure à 20VDC.
- Pour assurer un fonctionnement fiable, installez des dispositifs de protection contre la foudre sur site et assurez une mise à la terre correcte.
- La plage de température de fonctionnement nominale du joint torique en caoutchouc fluoré est de -20ºC à 250ºC. Pour les températures inférieures à -20ºC, choisissez un joint torique en EPDM.
- La longueur de câble par défaut est de 1,5 m, disponible en trois matériaux. Si non spécifié, un matériau de câble en polyéthylène sera fourni.
- Pour les exigences particulières telles que les fortes vibrations, la force d'impact instantanée ou les fortes interférences électromagnétiques, veuillez le spécifier dans votre commande.
Foire aux questions
Quelles sont les caractéristiques de vos transmetteurs de capteurs de pression ?
Haute précision, durabilité et excellentes performances. Personnalisation disponible.
Puis-je personnaliser des spécifications spéciales ?
Oui, nos ingénieurs peuvent adapter les produits pour répondre à des besoins spécifiques. Nous fournissons un service OEM et ODM.
Quelle est votre capacité de production ?
Nos installations de fabrication peuvent produire jusqu'à 30 000 transmetteurs de capteurs de pression par mois, nous sommes donc parfaitement capables de répondre aux besoins des commandes à grande échelle. Cependant, il est conseillé de contacter notre équipe commerciale à l'avance pour assurer une production et une planification de livraison en douceur.
Quel est le délai de livraison typique ?
5 à 8 jours ouvrables pour les modèles standard. Les produits personnalisés peuvent varier.
Comment les produits sont-ils tarifés ? Des réductions ?
Prix compétitifs avec des réductions pour les commandes en gros ou les partenaires à long terme.
Quelle est la garantie de vos produits ? Et le service après-vente ?
Notre garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures. Des instructions à distance via le réseau PC sont toujours disponibles.
