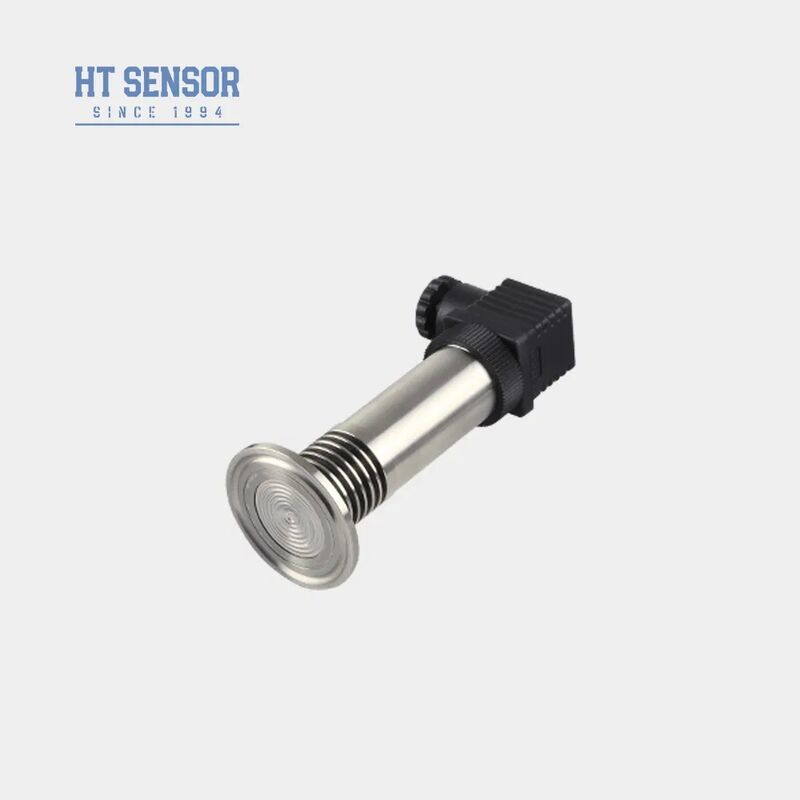

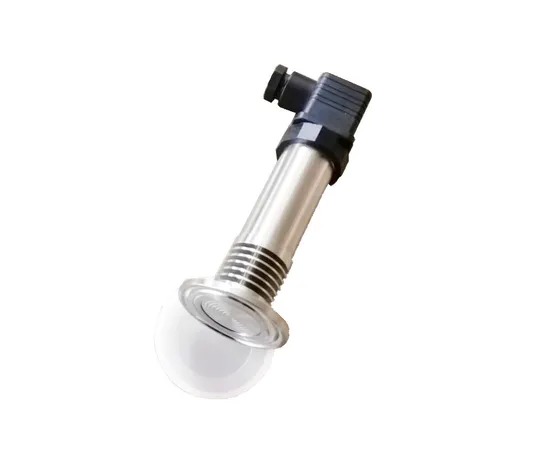

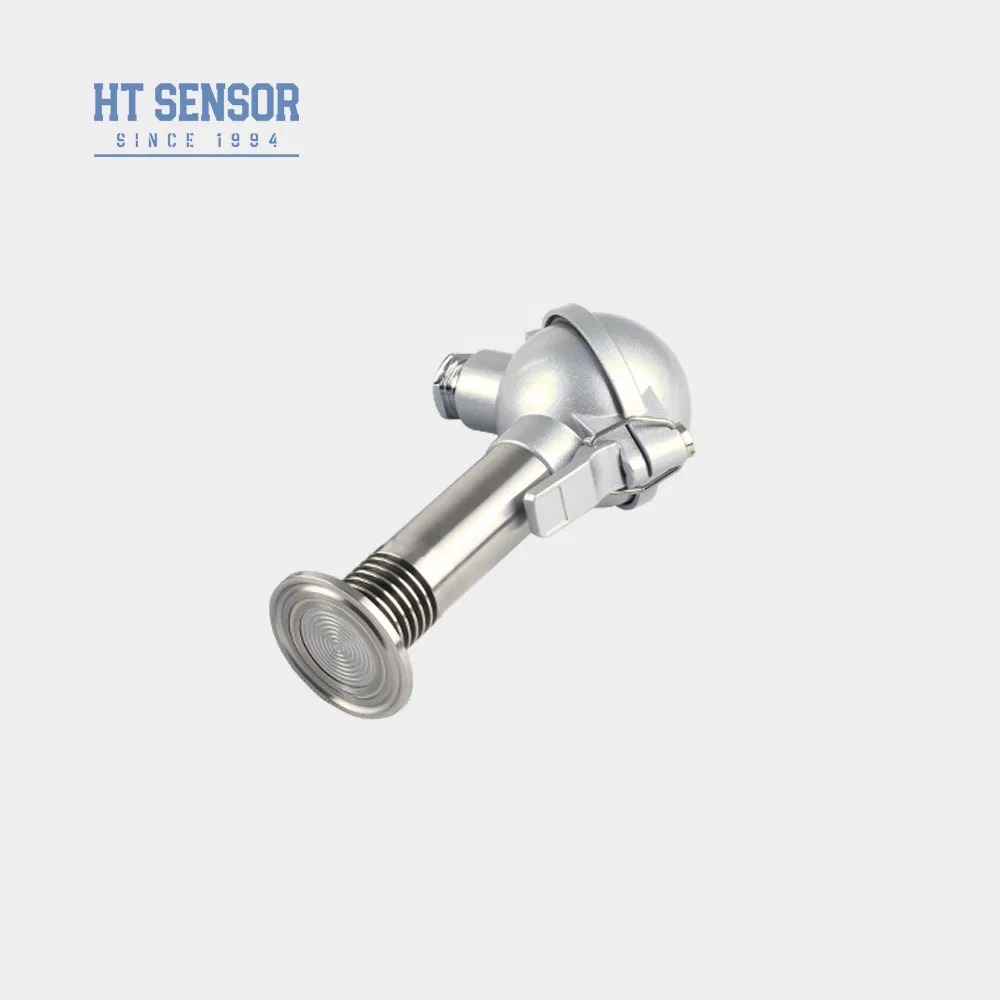

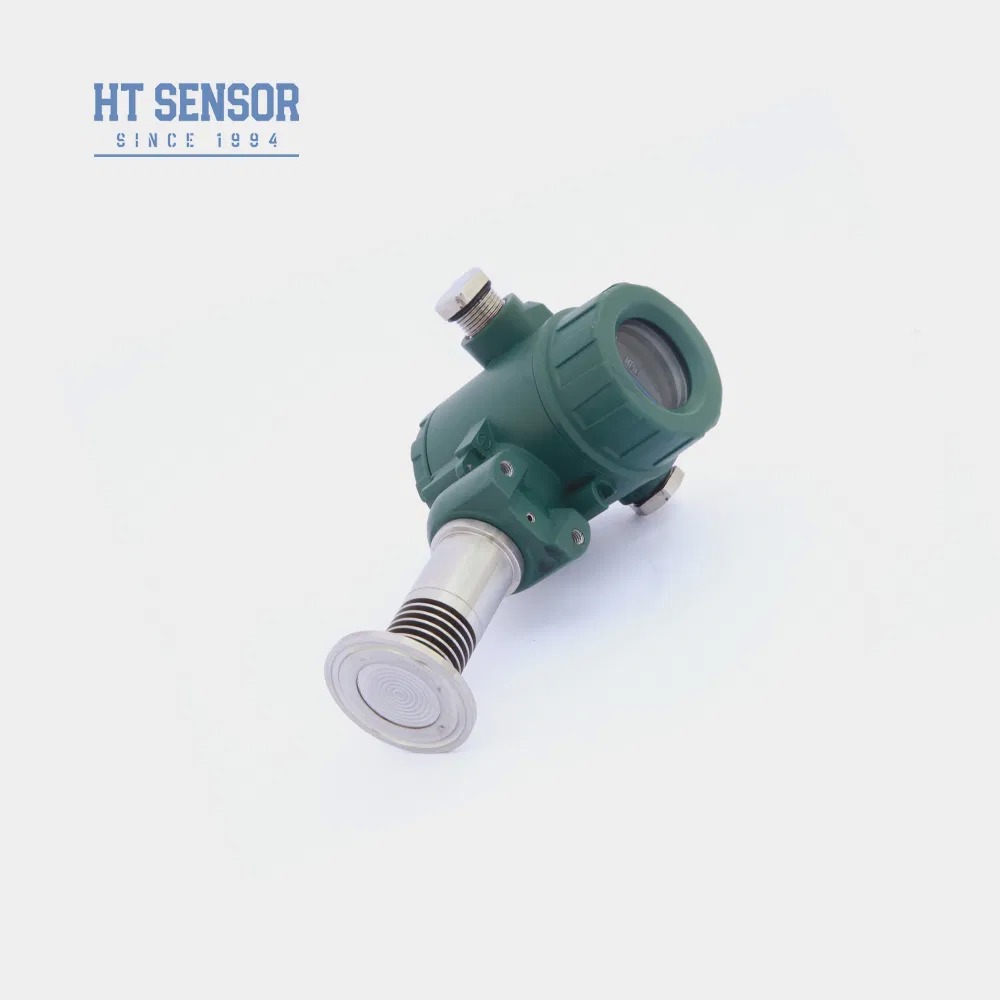

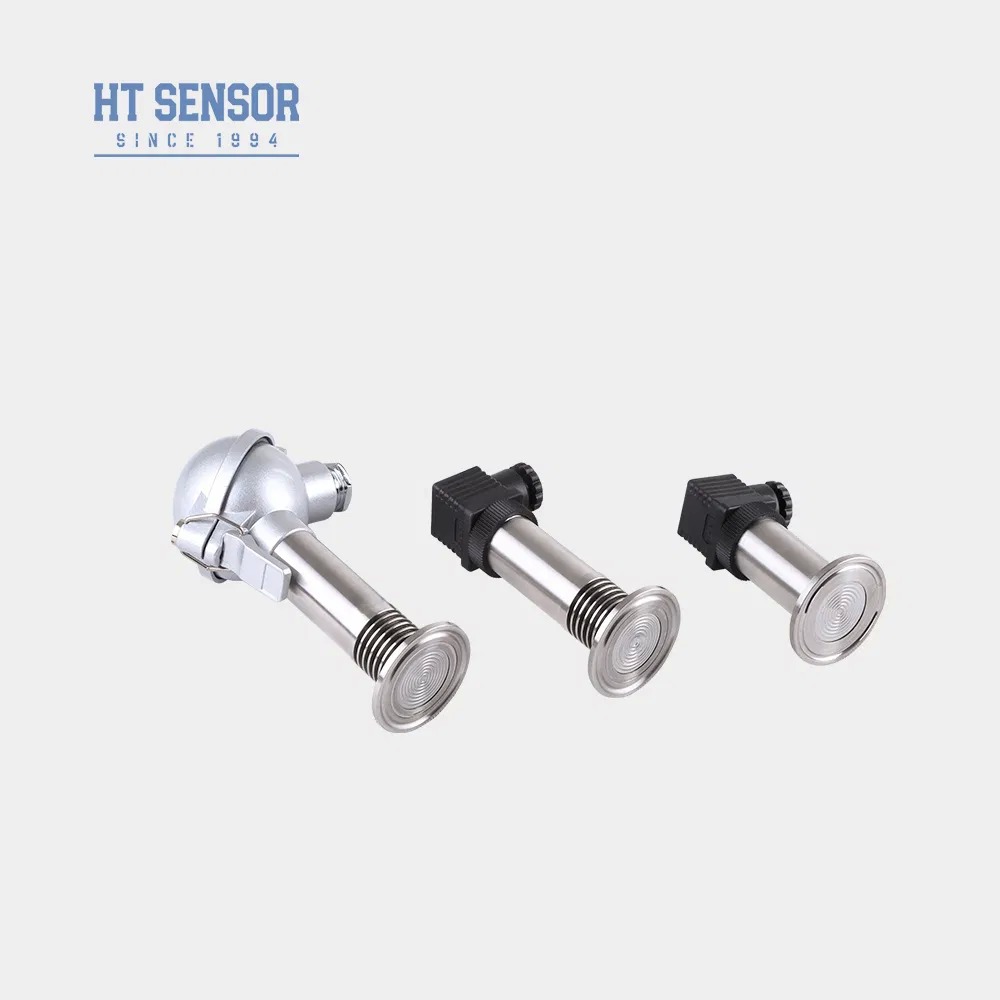

1.5" pince pour l'installation de capteurs de pression à haut niveau de température à grand diaphragme
Transmetteur de pression BP93420-IQ
Introduction du produit
BP93420-IQT pince de 1,5 mm pour installer un émetteur à haute température à grand diaphragme.conversion du signal du capteur en signal de sortie standardCe transmetteur de pression est principalement utilisé dans les endroits où des conditions sanitaires élevées sont requises, assurant des mesures de pression fiables et précises dans des environnements hygiéniques.
Caractéristiques du produit
- Différentes options d'interface de pression
- Conçus pour des applications hygiéniques afin d'éviter une mise à l'échelle moyenne
- Haute précision avec une structure entièrement en acier inoxydable
- Facile à nettoyer
Applications
- Convient pour la mesure de gaz et de liquides non corrosifs avec 316L
- Idéal pour la protection de l'environnement et les industries chimiques
- Utilisé dans les industries maritime et aéronautique
- Bien adapté à une utilisation dans les industries médicale, biopharmaceutique et d'hygiène alimentaire
Paramètres de performance
| Plage de mesure |
Pour les appareils à haute tension: |
| Type de pression |
Pression de mesure, pression absolue, pression scellée |
| Surcharge |
≤ 1,5 fois la plage nominale |
| Précision @ 25oC |
±0,25% (typique) ±0,5% (maximum) |
| Répétabilité |
00,1% FS |
| Hystérésis |
00,1% FS |
| Stabilité à long terme |
± 0,1% F.S./Année (Typical) ± 0,2% F.S./Année (Maximum) |
| Dérive de température au point zéro |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive de température à pleine échelle |
Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Réponse de fréquence |
2.4 Khz |
| Température de compensation |
-20-70oC (≤10mpa, personnalisable) |
| Température de fonctionnement |
-20°C à 80°C |
| Température de stockage |
-40°C à 120°C |
| Vibration |
10 g,55 Hz ~ 2 kHz |
| Matériel de logement |
304,316L |
| Matériau du diaphragme |
autres |
| Résistance à l'isolation |
100 MΩ 100 VDC |
| Classification à l'épreuve des explosions |
Ex db IIC T6 Gb |
| Classement de protection |
Pour la protection contre la corrosion |
| Le sceau O-Ring. |
Ruban fluoré |
| Le poids |
- 0,55 kg |
Spécifications du signal de sortie
| Signal de sortie |
Voltage d'alimentation |
Type de sortie |
| 4 à 20 mA |
12 à 30 VDC |
Fil 2/3/4 |
| 0 à 10/20 mA |
|
3 fils |
0/1 à 5 V
0/1 à 10 V
0.5 à 4,5 V |
5 VDC |
|
| Protocole de communication RS485 |
3.6 ~ 30V / batterie |
4 fils |
Exemples de sélection
Guide des commandes
Transmetteur de pression BP93420XX
Construction du schéma
| IB |
Transmetteur de pression générale |
| Les États membres |
Affichage du transmetteur de pression |
| IE |
Transmetteur de pression de l'aviation résistant aux chocs |
| IIC/III |
Général industriel/ Transmetteur de pression à écran |
| Si |
Transmetteur de pression à l'épreuve de l'humidité |
| Les États membres |
Transmetteur de pression général/affichage |
| Dans |
Transmetteur de pression dédié pour la climatisation |
| C.I. |
Transmetteur à haute température |
| Le QI/TQI |
Grand diaphragme/émetteur à haute température sous pression |
Plage de mesure
- 100 kPa... 0 kPa ~ 35 kPa... 3,5 MPa
(0-X) Kpa ou MPa
Énergie
| D1 |
24 VDC |
| D2 |
5 VDC |
| D3 |
Autres |
Signal de sortie
| S1 |
4 à 20 mADC |
| S2 |
1 à 5 VDC |
| S3 |
0 à 5VDC |
| S4 |
0 à 10 mADC |
| S5 |
0 à 20 mADC |
| S6 |
0 à 10 VDC |
| S7 |
0Pour les conducteurs de véhicules à moteur |
Connexion électrique
| B1 |
Je suis Hirschmann. |
| B2 |
PG7 prise de courant |
| B3 |
Sortie du câble scellé |
| B4 |
2088 Enveloppes industrielles |
| B5 |
2088 Enveloppe industrielle avec affichage |
| B6 |
Autres |
Type de pression
| G |
Pression de mesure |
| Une |
Une pression absolue |
| S |
Pression de référence scellée |
Conseils pour commander
- Lors de la sélection du produit, veuillez vous assurer que le support à mesurer est compatible avec les parties de contact du produit.
- Lorsque vous passez une commande, veuillez noter que les produits de type résistant à l'explosion n'incluent pas les têtes d'affichage numérique.
- Lors de la commande d'émetteurs équipés d'une tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
- Pour assurer un fonctionnement fiable du produit, il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation électrique sont reliés à la terre de manière fiable.
- La plage de température de fonctionnement nominale de l'anneau O en caoutchouc fluoré est comprise entre -20oC et 250oC. Lorsque la température de fonctionnement du produit est inférieure à -20oC, il est nécessaire de choisir un joint d'anneau O EPDM.
- La longueur par défaut du câble est de 1,5 m, disponible en trois matériaux.Veuillez le préciser dans l'ordre.
- Pour les exigences particulières telles que les fortes vibrations, la force d'impact instantanée, les interférences électromagnétiques ou radiofréquences, veuillez informer notre société et les spécifier dans la commande.
Informations sur la société
Questions fréquemment posées
Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
A: haute précision, durabilité et excellentes performances.
Q: Puis-je personnaliser des spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons un service OEM et ODM.
Q: Quelle est votre capacité de production?
R: Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison.
Q: Quel est le délai de livraison typique?
R: 5 à 8 jours ouvrables pour les modèles standard.
Q: Quel est le prix des produits?
R: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme.
Q: Quelle est la garantie de vos produits?
R: Notre temps de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par le réseau PC est toujours disponible.
