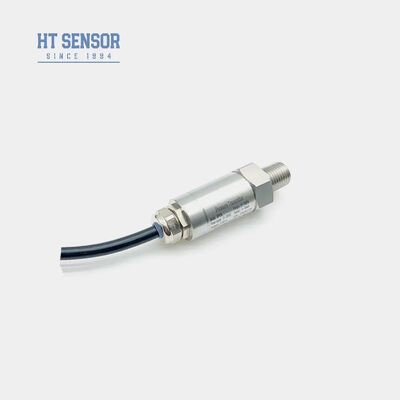

Transmetteur de pression au silicium haute précision, capteur de pression d'air, industriel avec capteur HT
Brand Name:
HT SENSOR
Model Number:
BP156
Place of Origin:
Baoji, en Chine
Certification:
CE, RoHS
Minimum Order Quantity:
1
Price:
15
Product Details
| Numéro de modèle.: | BP156 | Milieu de mesure: | Gaz et liquide |
|---|---|---|---|
| Plage de pression: | Pour les appareils à combustion électrique | Indice IP: | IP65 |
| Type de pression: | Pression de mesure, pression absolue, pression scellée | Température de fonctionnement.: | -20 ℃ ~ 80 ℃ |
| Capacité de surcharge: | ≤ 1,5 fois de la plage nominale | Précision à 25ºC: | ± 0,25% (typ.) ± 0,5% (max.) |
| Stabilité à long terme: | ± 0,1% FS / an (typ.) ± 0,2% fs / an (max.) | Diaphragme: | 316L |
| Résistance d'isolation: | 100mΩ 100VDC | Poids: | ~ 0,25 kg |
| Mettre en évidence |
Capteur de pression au silicium de haute précision,Transmetteur de pression d'air industriel,Transmetteur de pression avec capteur HT |
||
Product Description

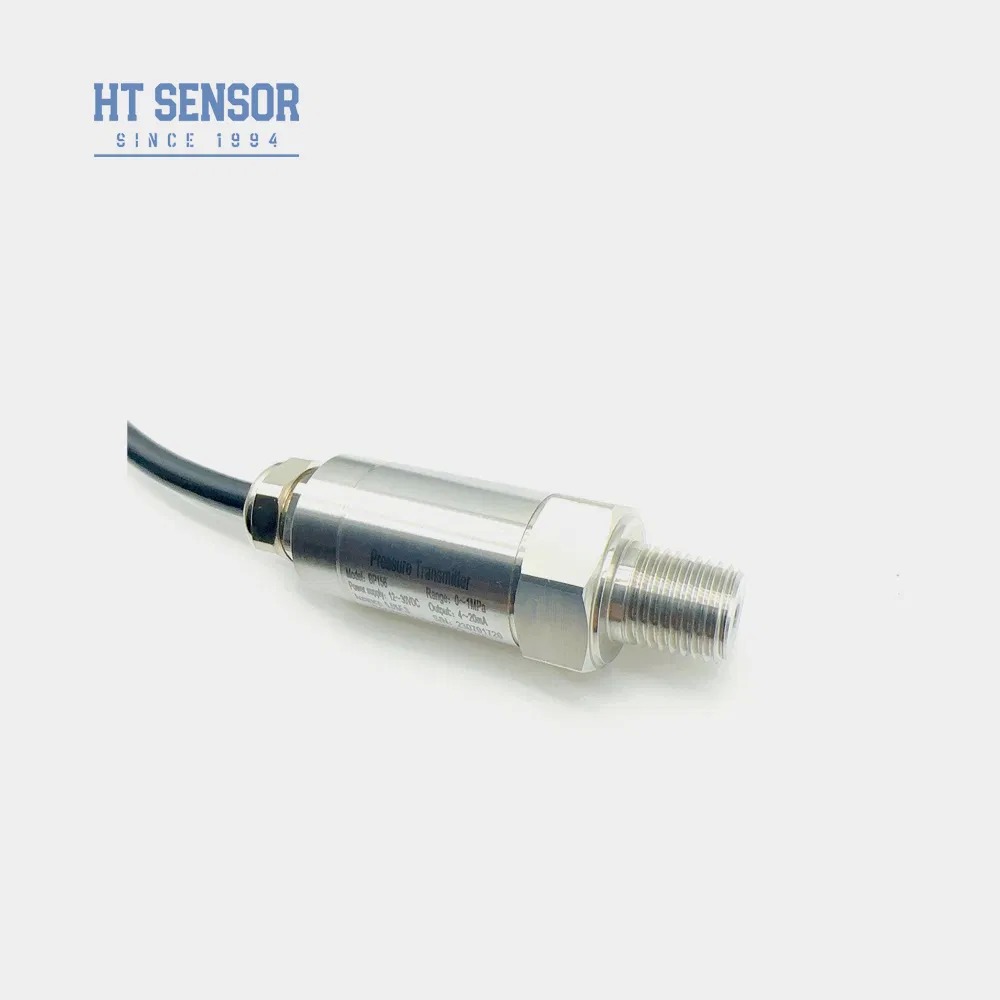

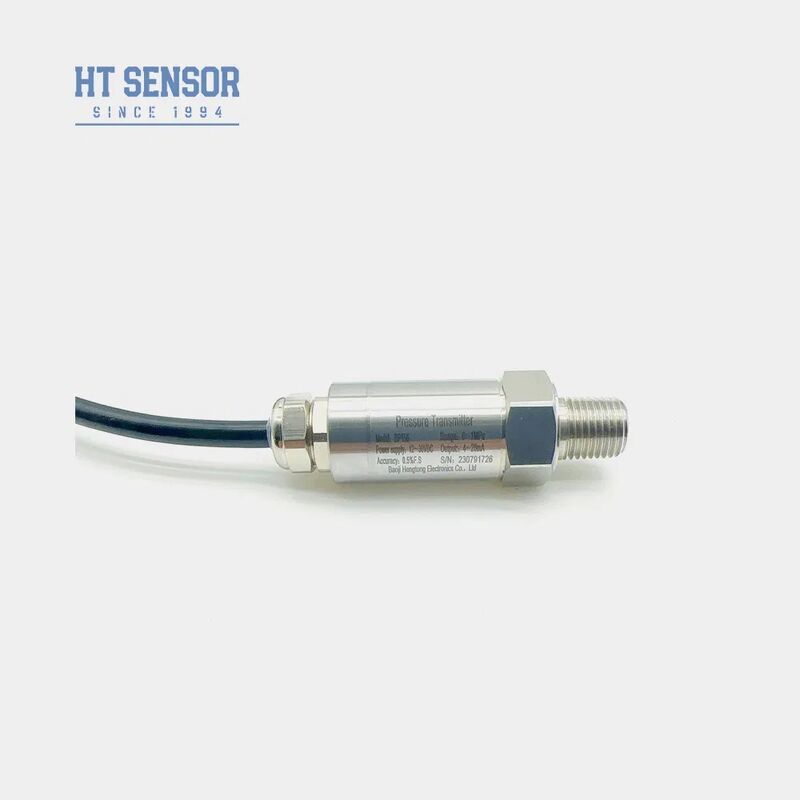

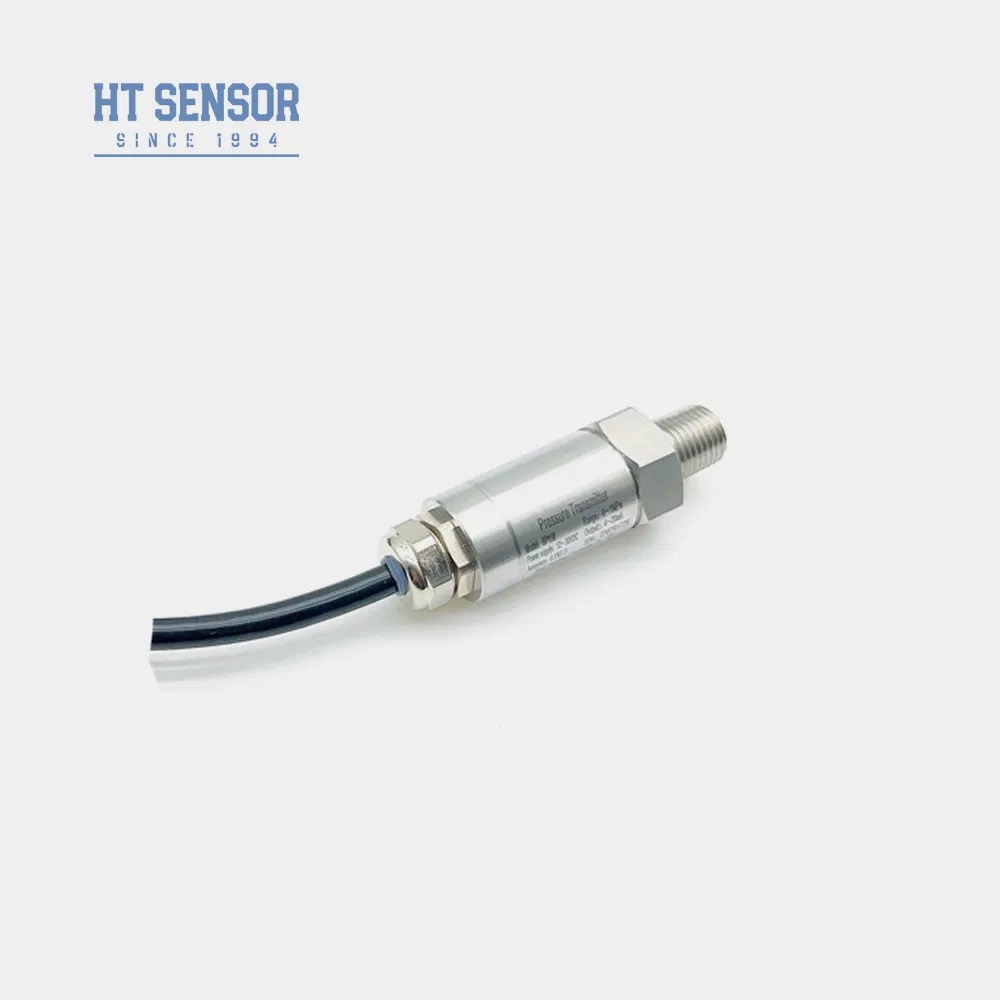

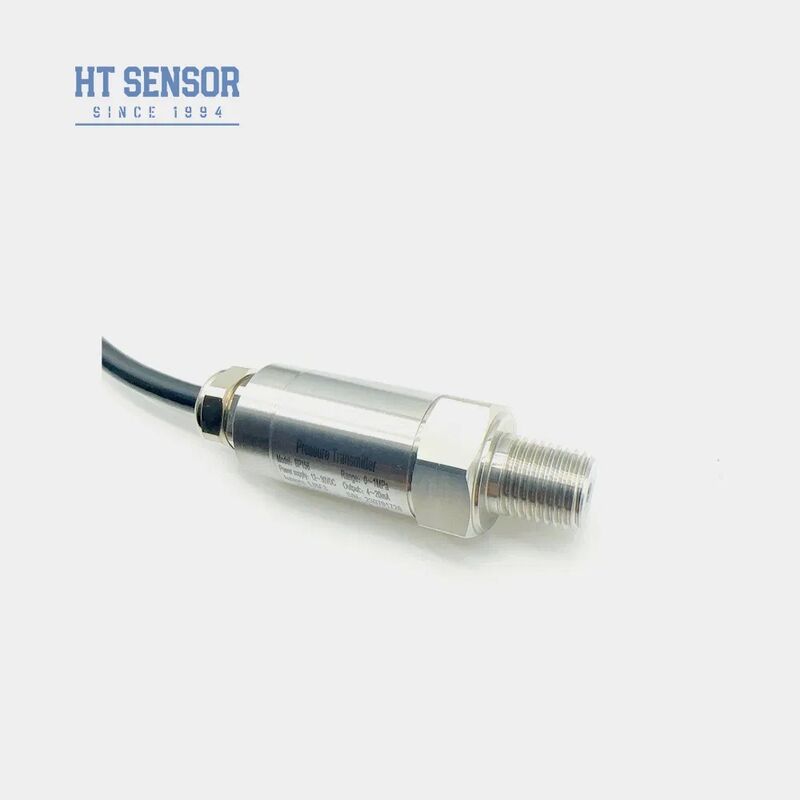

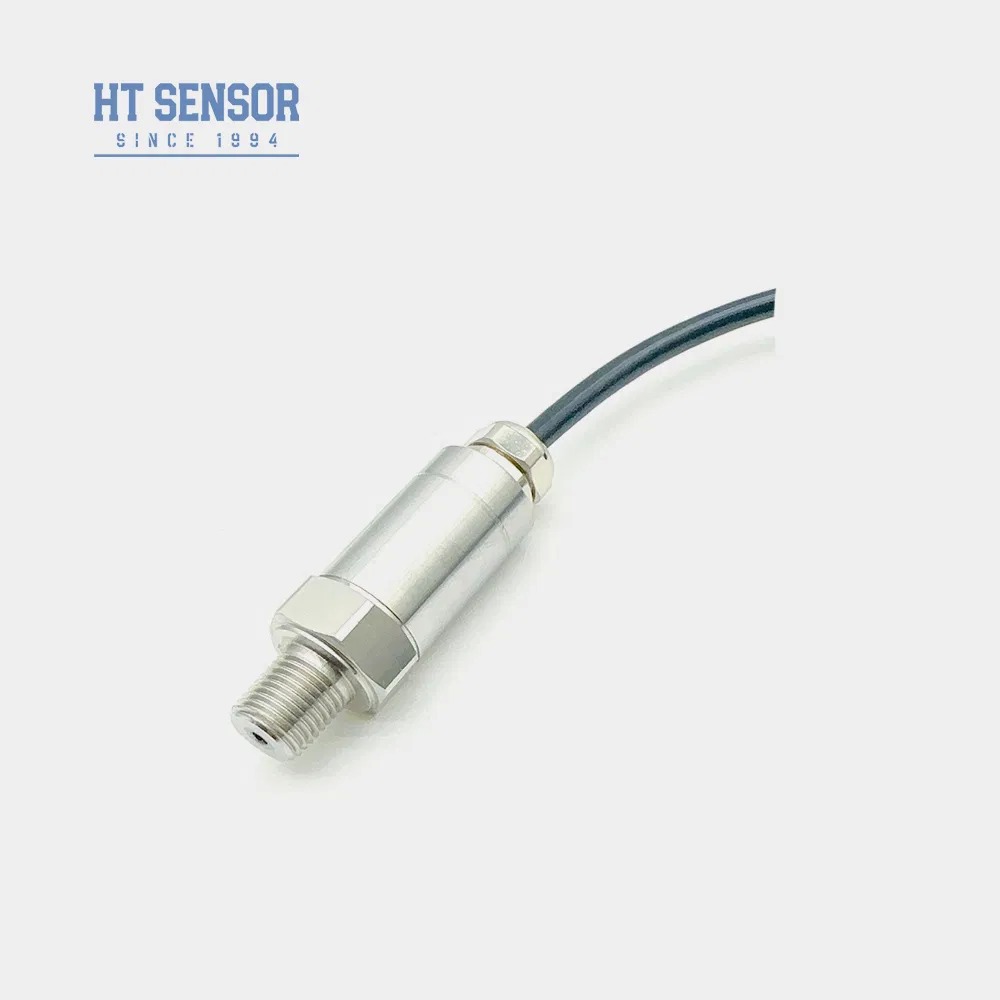

Transmetteur de pression en silicium haute précision BP156
Présentation du produit
Le transmetteur de pression BP156 utilise la technologie de noyau rempli d'huile de membrane d'isolation en silicium résistante à la pression de la série HT comme élément de mesure du signal. Le circuit de traitement du signal est logé dans un boîtier en acier inoxydable durable, convertissant les signaux du capteur en signaux de sortie standard. Chaque unité est soumise à des tests rigoureux et à un contrôle du vieillissement des composants, des produits semi-finis et des produits finis pour garantir des performances stables et fiables.
Principales fonctionnalités
- Large plage de mesure avec construction en acier inoxydable
- Plusieurs configurations d'interface de pression disponibles
- Indice de protection IP65 avec structure entièrement en acier inoxydable
- Capacité d'étalonnage zéro et pleine échelle
- Précision de mesure de haute précision
Applications industrielles
- Mesure de pression de gaz et liquides non corrosifs en acier inoxydable 316L
- Applications pour l'industrie maritime et aéronautique
- Surveillance des processus industriels dans les domaines du pétrole, de la chimie, de la métallurgie, de la production d'électricité et de l'hydrologie
- Systèmes de commande hydrauliques et pneumatiques
Spécifications techniques
| Plage de mesure | 0kPa ~ 10kPa…40MPa |
|---|---|
| Type de pression | Pression relative, pression absolue, pression scellée |
| Capacité de surcharge | ≤ 1,5 fois la plage nominale |
| Précision à 25ºC | ±0,25 % (typ.) ±0,5 % (max.) |
| Répétabilité et hystérésis | 0,02 % FS (typ.) 0,05 % FS (max.) |
| Stabilité à long terme | ±0,1 %FS/an (typ.) ±0,2 %FS/an (max.) |
| Dérive de température du point zéro | ±0,02%FS/ºC(≤100KPa) ±0,01%FS/ºC(>100KPa) |
| Dérive de température à pleine échelle | ±0,02%FS/ºC(≤100KPa) ±0,01%FS/ºC(>100KPa) |
| Réponse en fréquence | 2,4 kHz |
| Température de compensation | 0-70ºC(≤10MPa, personnalisable) |
| Température de fonctionnement | -20ºC~80ºC |
| Température de stockage | -40ºC~120ºC |
| Résistance aux vibrations | 10 g, 55 Hz ~ 2 kHz |
| Matériau du boîtier | 304, 316L |
| Matériau du diaphragme | 316L |
| Résistance d'isolation | 100 MΩ 100 V CC |
| Indice antidéflagrant | Ex ia IIC T6 Ga |
| Indice de protection | IP65 |
| Joint torique | Caoutchouc fluoré |
| Poids | ~0,25 kg |
Configuration des signaux de sortie
| Signal de sortie | Tension d'alimentation | Type de sortie |
|---|---|---|
| 4 ~ 20 mA | 12 ~ 30 V CC | 2/3/4 fils |
| 0~10/20 mA | 3 fils | |
| 0/1~5V 0/1~10V 0,5 ~ 4,5 V |
5 V CC |
Exemples de sélection
Informations de commande
Conseils de commande
- S'assurer que le milieu mesuré est compatible avec les matériaux en contact avec le produit
- Les modèles antidéflagrants n'incluent pas de têtes d'affichage numérique
- Les émetteurs avec écran LCD ou LED nécessitent une alimentation ≥20VDC
- Installez des dispositifs de protection contre la foudre et assurez une mise à la terre appropriée pour un fonctionnement fiable
- Pour des températures de fonctionnement inférieures à -20 ºC, sélectionnez des joints toriques EPDM
- La longueur du câble par défaut est de 1,5 m (matériau polyéthylène).
- Spécifier des exigences particulières en matière de vibrations, d'impacts ou d'interférences électromagnétiques
Guide de commande
| BP15X | Transmetteur de pression analogique |
|---|---|
| Code | Construction des grandes lignes |
| 5 | Prise Packard |
| 6 | Câble de sortie directe scellé 1,5 mètres |
| 7 | Connecteur miniature Hirschmann |
| 8 | Grand connecteur Hirschmann |
| Plage de mesure | 0kPa ~ 10kPa…5MPa (0-X)Kpa ou MPa | X : plage de mesure réelle |
| Code | Alimentation |
| D1 | 24 V CC |
| D2 | 5 V CC |
| D3 | Autre |
| Code | Signal de sortie |
| S1 | 4 ~ 20 mADC |
| S2 | 1 ~ 5 V CC |
| S3 | 0 ~ 5 V CC |
| S4 | 0 ~ 10 mADC |
| S5 | 0 ~ 20 mADC |
| S6 | 0 ~ 10 V CC |
| S7 | 0,5 ~ 4,5 V CC |
| Code | Connexion de pression |
| J1 | M20 × 1,5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Autres (bride ¢50,4) |
| Code | Connexion électrique |
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Câble de sortie scellé 1,5 mètres |
| B4 | Autre |
| Code | Type de pression |
| G | Pression manométrique |
| UN | Pression absolue |
| S | Pression de référence scellée |
Foire aux questions
Quelles sont les caractéristiques de vos transmetteurs de capteurs de pression ?
Haute précision, durabilité et excellentes performances. Personnalisation disponible.
Puis-je personnaliser des spécifications spéciales ?
Oui, nos ingénieurs peuvent adapter les produits pour répondre à des besoins spécifiques. Nous fournissons des services OEM et ODM.
Quelle est votre capacité de production ?
Nos installations de fabrication peuvent produire jusqu'à 30 000 transmetteurs de capteurs de pression par mois, ce qui nous permet de répondre aux exigences des commandes à grande échelle. Contactez notre équipe commerciale à l’avance pour une planification optimale de la production et des livraisons.
Quel est le délai de livraison habituel ?
5 à 8 jours ouvrables pour les modèles standards. Les produits personnalisés peuvent varier.
Comment sont fixés les prix des produits ? Des réductions ?
Prix compétitifs avec réductions disponibles pour les commandes groupées et les partenariats à long terme.
Quelle est la garantie de vos produits ? Et le service après-vente ?
Garantie 24 mois après expédition. Notre équipe après-vente répond aux demandes dans les 24 heures, avec une assistance réseau PC à distance toujours disponible.
