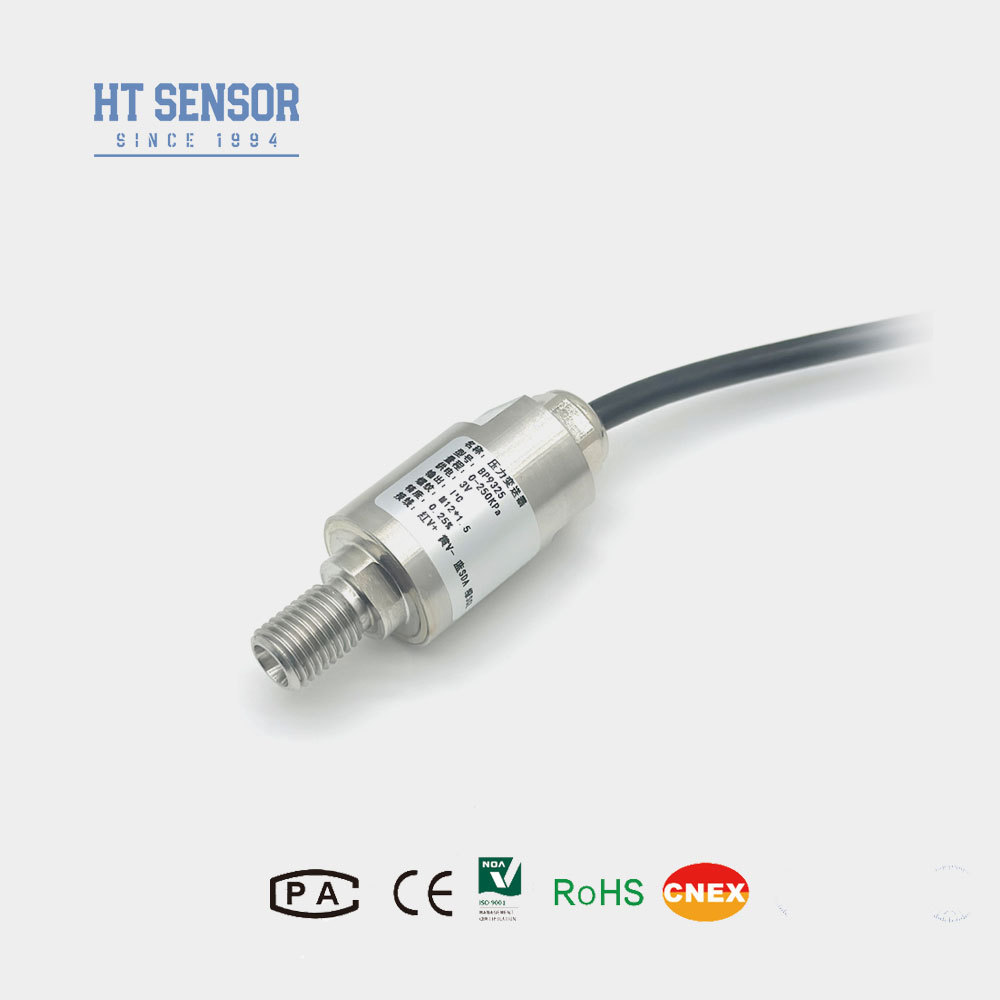

Conception compacte Hengtong Transducteur de pression 4-20mA Capteur de pression de l'air Transmetteur de niveau
Product Details
| Numéro de modèle.: | BP156 | Milieu de mesure: | Gaz et liquide |
|---|---|---|---|
| Plage de pression: | Pour les appareils à combustion électrique | Type de pression: | Pression de mesure, pression absolue, pression scellée |
| Matériau du boîtier: | 316L | Surcharge: | ≤ 1,5 fois de la plage nominale |
| Précision à 25ºC: | ± 0,25% (typ.) ± 0,5% (max.) | Diaphragme: | 316L |
| Résistance d'isolation: | 100mΩ 100VDC | Poids: | ~ 0,25 kg |
| Mettre en évidence |
un capteur de pression compact de 4 à 20 mA,Transmetteur de capteur de pression d'air,Capteur de pression en silicium avec garantie |
||
Product Description
Transducteur de pression Hengtong Compact Design 4-20mA, capteur de pression d'air, transmetteur de niveau
- Large plage de mesure avec construction en acier inoxydable
- Plusieurs configurations d'interface de pression disponibles
- Indice de protection IP65 avec boîtier entièrement en acier inoxydable
- Étalonnage du zéro et de la pleine échelle réglables
- Capacités de mesure de haute précision
- Mesure de la pression des gaz et liquides non corrosifs utilisant de l'acier inoxydable 316L
- Applications dans l'industrie maritime et aéronautique
- Surveillance des processus industriels dans le pétrole, la chimie, la métallurgie, la production d'énergie et l'hydrologie
- Systèmes de contrôle hydrauliques et pneumatiques
| Plage de mesure | 0kPa ~ 10kPa…40MPa |
|---|---|
| Type de pression | Pression relative, Pression absolue, Pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25ºC | ±0,25% (Typ.) ±0,5% (Max.) |
| Répétabilité et hystérésis | 0,02% F.S (Typ.) 0,05% F.S (Max.) |
| Stabilité à long terme | ±0,1% F.S/an (Typ.) ±0,2% F.S/an (Max.) |
| Dérive de température du point zéro | ±0,02% F.S/ºC (≤100KPa) ±0,01% F.S/ºC (>100KPa) |
| Dérive de température à pleine échelle | ±0,02% F.S/ºC (≤100KPa) ±0,01% F.S/ºC (>100KPa) |
| Réponse en fréquence | 2,4Khz |
| Température de compensation | 0-70ºC (≤10MPa, personnalisable) |
| Température de fonctionnement | -20ºC~80ºC |
| Température de stockage | -40ºC~120ºC |
| Vibration | 10g, 55Hz ~ 2kHz |
| Matériau du boîtier | 304, 316L |
| Matériau du diaphragme | 316L |
| Résistance d'isolement | 100MΩ 100VDC |
| Indice antidéflagrant | Ex ia IIC T6 Ga |
| Indice de protection | IP65 |
| Joint torique | Caoutchouc fluoré |
| Poids | ~0,25kg |
| Signal de sortie | Tension d'alimentation | Type de sortie |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 fils |
| 0~10/20mA | 3 fils | |
| 0/1~5V 0/1~10V 0.5~4.5V |
5VDC |
- Assurer la compatibilité des médias avec les matériaux en contact avec le produit
- Les modèles antidéflagrants n'incluent pas les têtes d'affichage numériques
- Pour les transmetteurs avec affichage LCD/LED, l'alimentation ne doit pas être inférieure à 20VDC
- Installer des dispositifs de protection contre la foudre et assurer une bonne mise à la terre
- Joint torique en caoutchouc fluoré évalué pour -20ºC à 250ºC ; pour les températures inférieures à -20ºC, spécifiez un joint torique en EPDM
- Longueur de câble par défaut : 1,5 m (matériau polyéthylène)
- Spécifiez toute exigence particulière (vibration, impact, EMI/RFI) dans votre commande
| BP15X | Transmetteur de pression analogique |
|---|---|
| Construction générale | |
| 5 | Prise Packard |
| 6 | Câble de sortie directe scellé 1,5 mètre |
| 7 | Mini connecteur Hirschmann |
| 8 | Grand connecteur Hirschmann |
| Plage de mesure | |
| 0kPa ~ 10kPa…5MPa | |
| (0-X)Kpa ou MPa | X : Plage de mesure réelle |
| Alimentation | |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Autre |
| Signal de sortie | |
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| Raccord de pression | |
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Autres (bride ¢50.4) |
| Raccordement électrique | |
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Sortie de câble scellée 1,5 mètre |
| B4 | Autre |
| Type de pression | |
| G | Pression relative |
| A | Pression absolue |
| S | Pression de référence scellée |
- Quelles sont les caractéristiques de vos transmetteurs de capteur de pression ?
- Haute précision, durabilité et excellentes performances. Personnalisation disponible.
- Puis-je personnaliser des spécifications spéciales ?
- Oui, nos ingénieurs peuvent adapter les produits pour répondre à des besoins spécifiques. Nous fournissons des services OEM et ODM.
- Quelle est votre capacité de production ?
- Nos installations de fabrication peuvent produire jusqu'à 30 000 transmetteurs de capteur de pression par mois, nous sommes donc parfaitement capables de répondre aux besoins des commandes à grande échelle. Cependant, il est conseillé de contacter notre équipe commerciale à l'avance pour assurer une production et une planification de livraison en douceur.
- Quelle est la période de livraison typique ?
- 5 à 8 jours ouvrables pour les modèles standard. Les produits personnalisés peuvent varier.
- Comment les produits sont-ils tarifés ? Des réductions ?
- Prix compétitifs avec des réductions pour les commandes en gros ou les partenaires à long terme.
- Quelle est la garantie de vos produits ? Et le service après-vente ?
- Notre garantie est de 24 mois après l'expédition, et notre équipe après-vente répondra à vos questions dans les 24 heures. Des instructions à distance via le réseau PC sont toujours disponibles.
