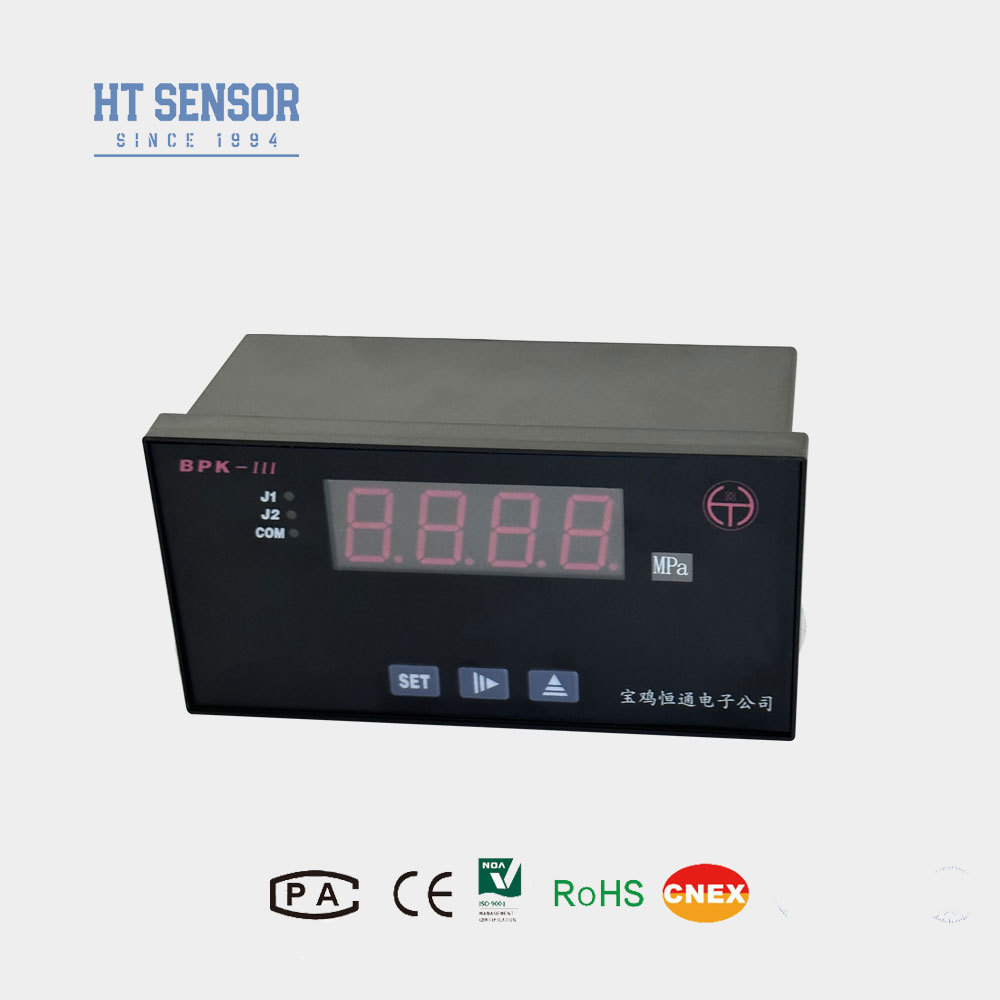

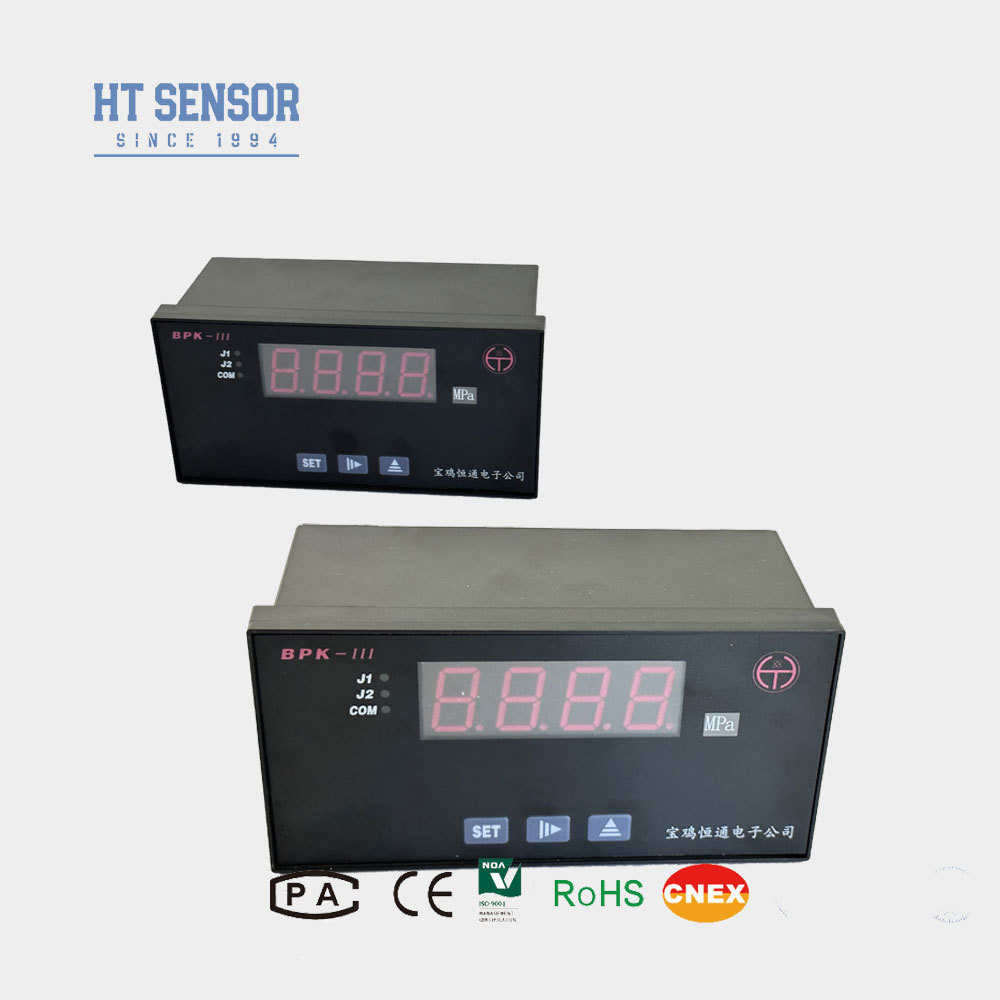

Manomètre d'affichage de pression d'entrée de type multiple BPK-III, jauge de température, instrument d'affichage de commutateur
Nom de la marque:
HT SENSOR
Numéro de modèle:
BPK-III
Lieu d'origine:
Baoji, en Chine
Attestation:
ISO9001
Quantité minimum de commande:
1
Prix:
48
Détails du produit
| Numéro de modèle.: | Le groupe BPK-IIIN | Plage de mesure: | Indicateur de pression moyenne |
|---|---|---|---|
| Sortir: | Pour les appareils à commande numérique: | Changer: | INTERRUPTEUR 2 PIONS |
| Saisir: | PT100. 4-20mA ET AINSI DE SUITE | Tension d'alimentation: | 220 VCA /24 VCC (±10 %) |
| Courant maximum: | 3A (charge résistive), 0,3A (charge inductive) | Dimension du panneau: | 152+0,8×76+0,7 (BPK-IIIS) |
| Mettre en évidence |
Indicateur de pression BPK-III,commutateur de thermomètre avec garantie,l'entrée du capteur de pression en silicium |
||
Description du produit
BPK-III Appareil d'affichage de pression d'entrée de type multiple, jaugeur de température, jaugeur de commutateur
Le dispositif de mesure de la pression doit être équipé d'un dispositif de mesure de la pression de l'appareil.
Vue d'ensemble du produit
Les contrôleurs de la série BPK-IIIN disposent de fonctions d'affichage, de contrôle et de transmission et ont été largement appliqués dans diverses applications de contrôle automatique.
Principales caractéristiques
- Multiple RTD, thermocouple ou options de signal d'entrée standard disponibles
- Étalonnage du champ d'affichage pour les signaux non linéaires et possibilité de réglage pour les signaux linéaires
- Sortie de transmission isolée à résolution de 12 bits et portée réglable
- Deux sorties de relais configurables pour les types d'action d'alarme haute/basse, haute/haut-haut ou basse/basse-basse
Spécifications techniques
Énergie et environnement
- La tension d'alimentation est de 220 VAC / 24 VDC (± 10%).
- Température ambiante: 0 à 50 °C
- Humidité relative: ≤ 85% dans un environnement gazeux non corrosif
Paramètres du signal d'entrée
| Code du signal d'entrée | Signal d'entrée | Portée de l'affichage | Résolution | Précision | Impédance d'entrée |
|---|---|---|---|---|---|
| 00 | T TC | 0 à 400°C | 1°C | 00,2% | Une centaine de milliers. |
| 01 | R TC | 0 à 1600°C | 1°C | 00,2% | Une centaine de milliers. |
| 02 | J TC | 0 à 1200°C | 1°C | 00,2% | Une centaine de milliers. |
| 03 | Le nombre de fois où les données sont utilisées | 0 à 2300°C | 1°C | 00,2% | Une centaine de milliers. |
| 04 | B TC | 350 à 1800°C | 1°C | 00,2% | Une centaine de milliers. |
| 05 | S TC | 0 à 1600°C | 1°C | 00,2% | Une centaine de milliers. |
| 06 | K TC | 0 à 1300°C | 1°C | 00,2% | Une centaine de milliers. |
| 07 | E TC | 0 à 900°C | 1°C | 00,2% | Une centaine de milliers. |
| 08 | Pt100 RDT | -200 à 600 °C | 0.1°C | 00,2% | (0,2 mA) |
| 09 | Cu50 RTD | - 50,0 à 150,0 °C | 0.1°C | 00,2% | (0,2 mA) |
| 10 | 0~375Ω de pression à distance | La limite de portée inférieure et supérieure peut être fixée de -1999 à 9999 | La portée de l'affichage est continue de -1999 à 9999 en utilisant un échantillon A/D de 16 bits | 00,2% | (0,2 mA) |
| 11 | Diviseur de courant de 0 à 75 mV | 00,1% | Une centaine de milliers. | ||
| 12 | 0 à 30 mV | 00,1% | Une centaine de milliers. | ||
| 13 | Signal standard de 0 à 5 V | 00,1% | Une centaine de milliers. | ||
| 14 | Signal standard de 1 à 5 V | 00,1% | Une centaine de milliers. | ||
| 15 | Signal standard de 0 à 10 V | 00,1% | Une centaine de milliers. | ||
| 16 | Signal standard de 0 à 10 mA | 00,1% | 20Ω | ||
| 17 | Signal standard de 0 à 20 mA | 00,1% | 20Ω | ||
| 18 | Signal standard de 4 à 20 mA | 00,1% | 20Ω |
Paramètres de sortie de courant analogique
| Transmission du signal de sortie | Sortie actuelle | Portée de la transmission | Voltage isolé | Résolution maximale | Précision | Capacité de charge | Voltage en circuit ouvert |
|---|---|---|---|---|---|---|---|
| 00 | 4 à 20 mA | Transmettre des données dans la portée au signal de courant standard | Unité de régulation | 12 bits | 00,3% | ≤ 500Ω | 15 V |
| 01 | 0 à 20 mA |
Ce produit est fabriqué avec des signaux de courant de sortie de 4 à 20 mA ou de 0 à 20 mA.La personnalisation est disponible auprès du fabricant ou peut être réalisée en connectant avec des résistances de 250 ou 500 ohms pour 1 ~ 5V, 0~5V ou 0~10V de tension de sortie (Remarque: la précision de la résistance affecte directement la précision de la tension de sortie de transmission).
Capacité de contact de sortie du relais
| Voltage | AC | DC | AC | DC | AC | DC | Durée de vie du relais |
|---|---|---|---|---|---|---|---|
| 250 V ou 120 V | 120 V ou 48 V | Pour les appareils électroniques | > 100000 fois | ||||
| Courant maximal (charge résistive) | 3A | 2A | 4A | 3A | 5A | 4A | |
| Courant maximal (charge inductive) | 0.3A | 0.2A | 0.4A | 0.3A | 0.5A | 0.4A |
Autres caractéristiques
- Capacité d'alimentation externe DC24V/30mA pour les émetteurs
- Fonction de compensation automatique de la température pour les capteurs thermocouple
- Fonction de protection contre la déconnexion
Dimensions du modèle
| Modèle | Dimension de contour | Dimension de sortie du panneau (mm) | Nom de l'entreprise |
|---|---|---|---|
| Le groupe de contrôle de l'émission | Le nombre d'étoiles est déterminé par la fréquence d'écoulement de l'eau. | 152 plus 0,8 fois 76 plus 0.7 | |
| Le code de conduite est le BPK-IIIS2. | Le nombre d'étoiles est le plus élevé possible. | 92 plus 0,7 fois 44 plus 0.5 | |
| Le groupe de contrôle de l'émission | Pour les véhicules à moteur à commande autonome | 76 plus 0,7 fois 152 plus 0.8 | |
| Le groupe de contrôle de l'émission | Le nombre de sièges est le nombre de sièges de l'unité. | 44 plus 0,5 fois 92 plus 0.7 | |
| Le groupe de contrôle de l'émission | 96 × 96 × 112 (carré) | 92 plus 0,7 fois 92 plus 0.7 | |
| Le groupe BPK-IIIF2 | 48×48×108 (carré) | 44 plus 0,5 fois 44 plus 0.5 | Avec lampe d'alarme J2 sans relais J2 |
| Les produits de base doivent être présentés dans le dossier de référence. | 72 × 72 × 112 | 67 plus 0,7 fois 67 plus 0.7 |
Questions fréquemment posées
Quelles sont les caractéristiques de vos capteurs de pression?
Haute précision, durabilité et excellentes performances.
Je peux personnaliser les spécifications?
Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques.
Quelle est votre capacité de production?
Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison.
Quel est le délai de livraison typique?
5 à 8 jours ouvrables pour les modèles standard.
Les prix des produits?
Des prix compétitifs avec des réductions pour les commandes en vrac ou les partenaires à long terme.
Quelle est la garantie de vos produits?
Notre temps de garantie est de 24 mois après l'expédition, et notre équipe après-vente répondra à vos questions dans les 24 heures.
Points forts du produit
BPK-III Appareil d'affichage de pression d'entrée de type multiple, jaugeur de température, jaugeur de commutateurLe dispositif de mesure de la pression doit être équipé d'un dispositif de mesure de la pression de l'appareil.Vue d'ensemble du produitLes contrôleurs de la série BPK-IIIN disposent de ...
