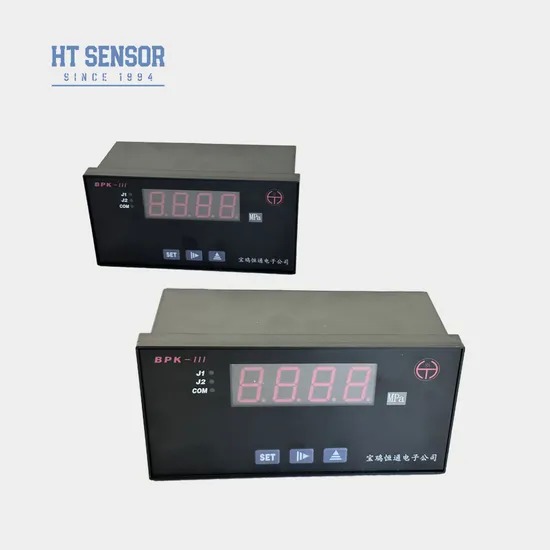

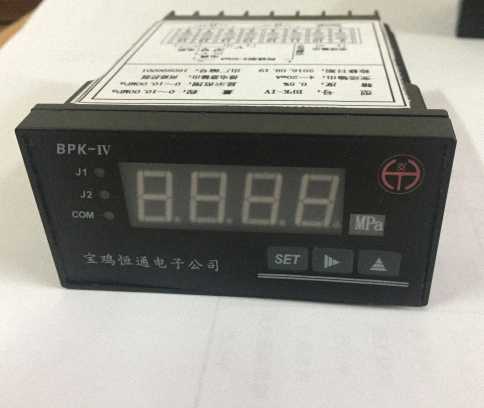

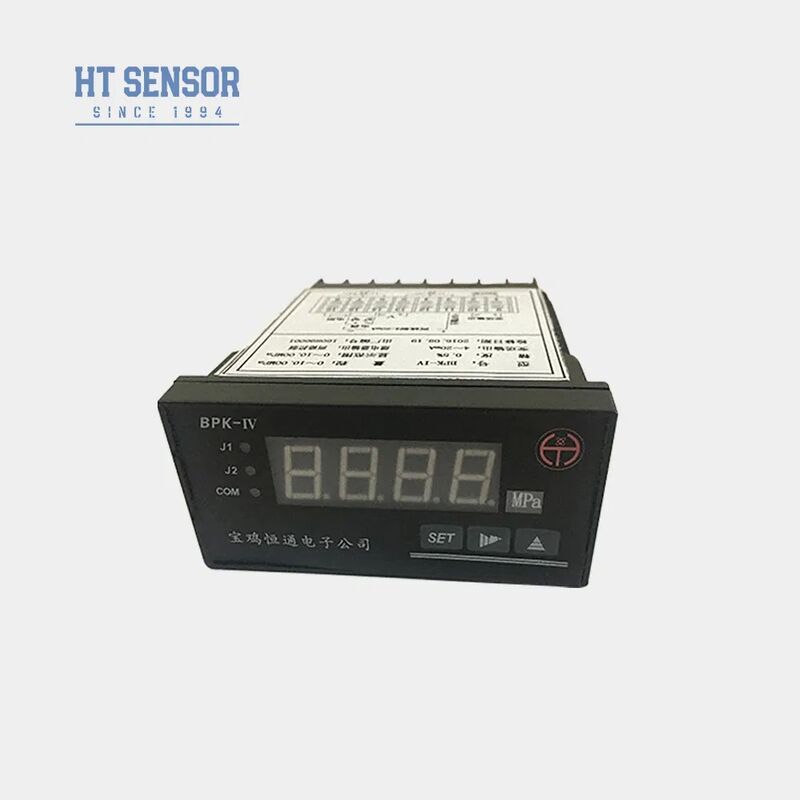

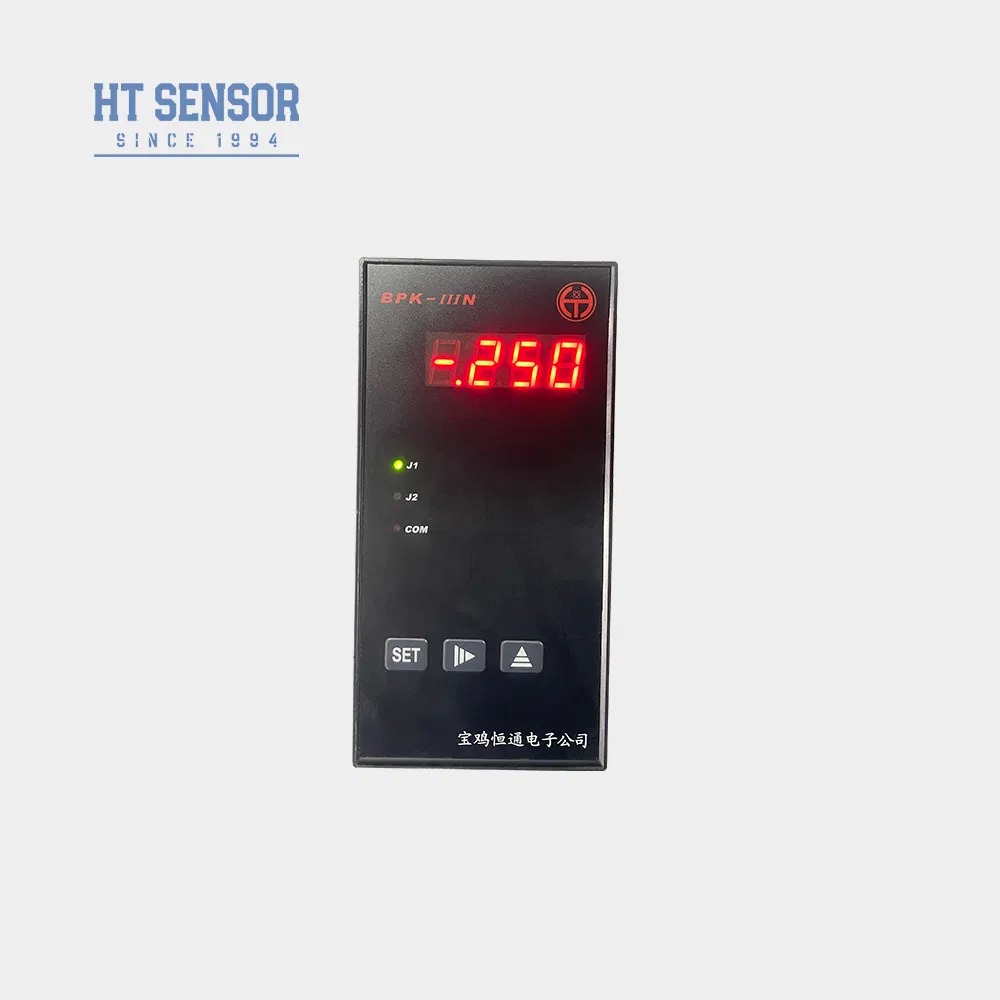

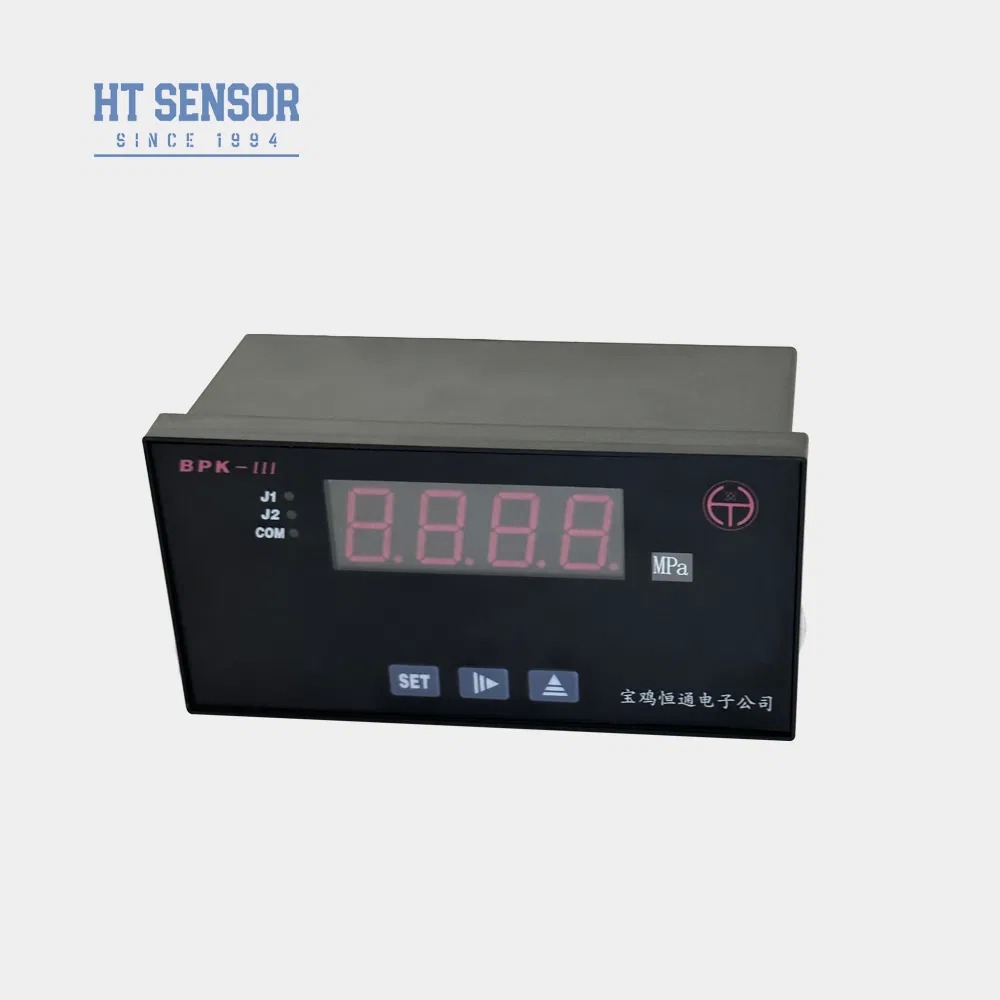

Jauge d'affichage d'intégration d'entrée de signaux multiples AC85-260V Jauge de pression Instrument
Product Details
| Numéro de modèle.: | BPK-III | Plage de mesure: | Indicateur de pression moyenne |
|---|---|---|---|
| Type d'affichage: | Numérique | Alimentation: | AC85-260V |
| affichage mené: | - 1999 à 1999 | Points de commutation: | 2 points |
| Température ambiante: | 0 à 50 °C | HUMIDITÉ RELATIVE: | ≤85 % Gaz non corrosif |
| Sortie analogique: | 4~20 mA ou 0~20 mA | Durée de vie du relais: | > 100000 fois |
| Mettre en évidence |
L'indicateur de pression AC85-260V,une jauge de pression d'entrée à multiple signal,détecteur de pression en silicium |
||
Product Description
- Multiple RTD, thermocouple ou options de signal d'entrée standard disponibles
- Étalonnage du champ d'affichage pour les signaux non linéaires et possibilité de réglage pour les signaux linéaires
- sortie de transmission isolée à résolution de 12 bits et à portée configurable
- Deux sorties de relais configurables pour les types d'action d'alarme haute/basse, haute/haut-haut ou basse/basse-basse
| Code du signal d'entrée | Signal d'entrée | Portée de l'affichage | Résolution | Précision | Impédance d'entrée |
|---|---|---|---|---|---|
| 00 | T TC | 0 à 400 °C | 1°C | 00,2% | Une centaine de milliers. |
| 01 | R TC | 0 à 1600 °C | 1°C | 00,2% | Une centaine de milliers. |
| 02 | J TC | 0 à 1200 °C | 1°C | 00,2% | Une centaine de milliers. |
| 03 | Le nombre de fois où les données sont utilisées | 0 à 2300 °C | 1°C | 00,2% | Une centaine de milliers. |
| 04 | B TC | 350 à 1800 °C | 1°C | 00,2% | Une centaine de milliers. |
| 05 | S TC | 0 à 1600 °C | 1°C | 00,2% | Une centaine de milliers. |
| 06 | K TC | 0 à 1300 °C | 1°C | 00,2% | Une centaine de milliers. |
| 07 | E TC | 0 à 900 °C | 1°C | 00,2% | Une centaine de milliers. |
| 08 | Pt100 RDT | - 200 à 600 °C | 0.1 °C | 00,2% | 0.2 mA |
| 09 | Cu50 RTD | - 50,0 à 150,0 oC | 0.1 °C | 00,2% | 0.2 mA |
| 10 | 0~375Ω de pression à distance | Configurable de -1999 à 9999 | Échantillon A/D de 16 bits | 00,2% | 0.2 mA |
| 11 | Diviseur de courant de 0 à 75 mV | 00,1% | Une centaine de milliers. | ||
| 12 | 0 à 30 mV | 00,1% | Une centaine de milliers. | ||
| 13 | Signal standard de 0 à 5 V | 00,1% | Une centaine de milliers. | ||
| 14 | Signal standard de 1 à 5 V | 00,1% | Une centaine de milliers. | ||
| 15 | Signal standard de 0 à 10 V | 00,1% | Une centaine de milliers. | ||
| 16 | Signal standard de 0 à 10 mA | 00,1% | 20Ω | ||
| 17 | Signal standard de 0 à 20 mA | 00,1% | 20Ω | ||
| 18 | Signal standard de 4 à 20 mA | 00,1% | 20Ω |
| Transmission du signal de sortie | Sortie actuelle | Portée de la transmission | Voltage isolé | Résolution maximale | Précision | Capacité de charge | Voltage en circuit ouvert |
|---|---|---|---|---|---|---|---|
| 00 | 4 à 20 mA | Transmettre des données dans la portée au signal de courant standard | Unité de régulation | 12 bits | 00,3% | ≤ 500Ω | 15 V |
| 01 | 0 à 20 mA |
- Capacité d'alimentation externe DC24V/30mA pour les émetteurs
- Fonction de compensation automatique de la température pour les capteurs thermocouple
- Fonction de protection contre la déconnexion
| Modèle | Dimension de contour | Dimension de sortie du panneau (mm) | Les notes |
|---|---|---|---|
| Le groupe de contrôle de l'émission | Le nombre d'étoiles est déterminé par la fréquence d'écoulement de l'eau. | 152 plus 0,8 fois 76 plus 0.7 | |
| Le code de conduite est le BPK-IIIS2. | Le nombre d'étoiles est le plus élevé possible. | 92 plus 0,7 fois 44 plus 0.5 | |
| Le groupe de contrôle de l'émission | Pour les véhicules à moteur à commande autonome | 76 plus 0,7 fois 152 plus 0.8 | |
| Le groupe de contrôle de l'émission | Le nombre de sièges est le nombre de sièges de l'unité. | 44 plus 0,5 fois 92 plus 0.7 | |
| Le groupe de contrôle de l'émission | 96 × 96 × 112 (carré) | 92 plus 0,7 fois 92 plus 0.7 | |
| Le groupe BPK-IIIF2 | 48×48×108 (carré) | 44 plus 0,5 fois 44 plus 0.5 | Avec lampe d'alarme J2 sans relais J2 |
| Les produits de base doivent être présentés dans le dossier de référence. | 72 × 72 × 112 | 67 plus 0,7 fois 67 plus 0.7 |
