10VDC Puissance HT24V Celle de capteur de pression au silicium G1/2 Capteur de niveau Capteur de pression à reflux
Product Details
| Signal de sortie: | Type analogique | Matériel: | Acier inoxydable |
|---|---|---|---|
| Type de câblage: | À quatre fils | Indice IP: | IP65 |
| Alimentation: | 10VDC | Type de filetage: | G1/2 M20*1,5 1/2NPT |
| Impédance d'entrée: | 4KΩ~20KΩ | Impédance de sortie: | 2,5kΩ ~ 6kΩ |
| Température de fonctionnement: | -20 à 80 °C | Température de stockage: | -40~125ºC |
| Poids: | ~55g | Diaphragme: | 316L |
| Mettre en évidence |
Capteur de pression 10VDC HT24V,Capteur de niveau G1/2 avec garantie,Cellule de capteur de pression en silicium |
||
Product Description

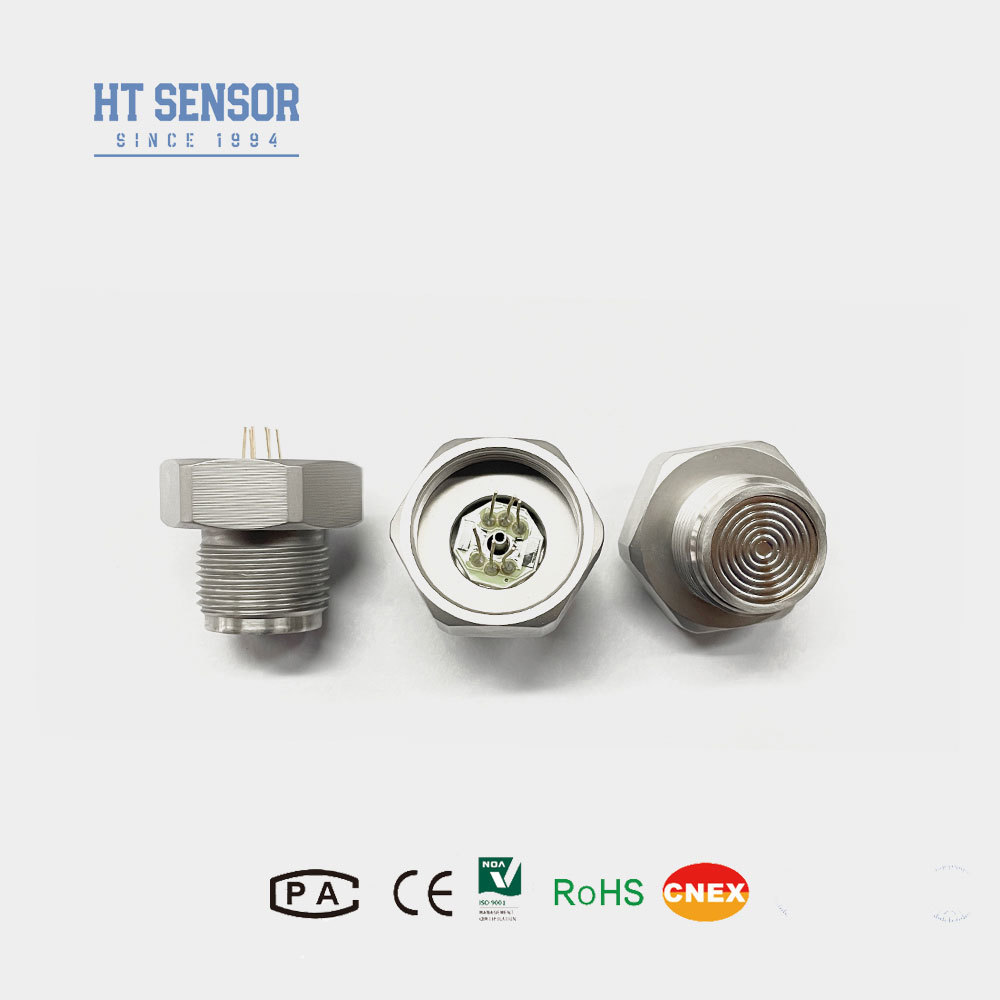

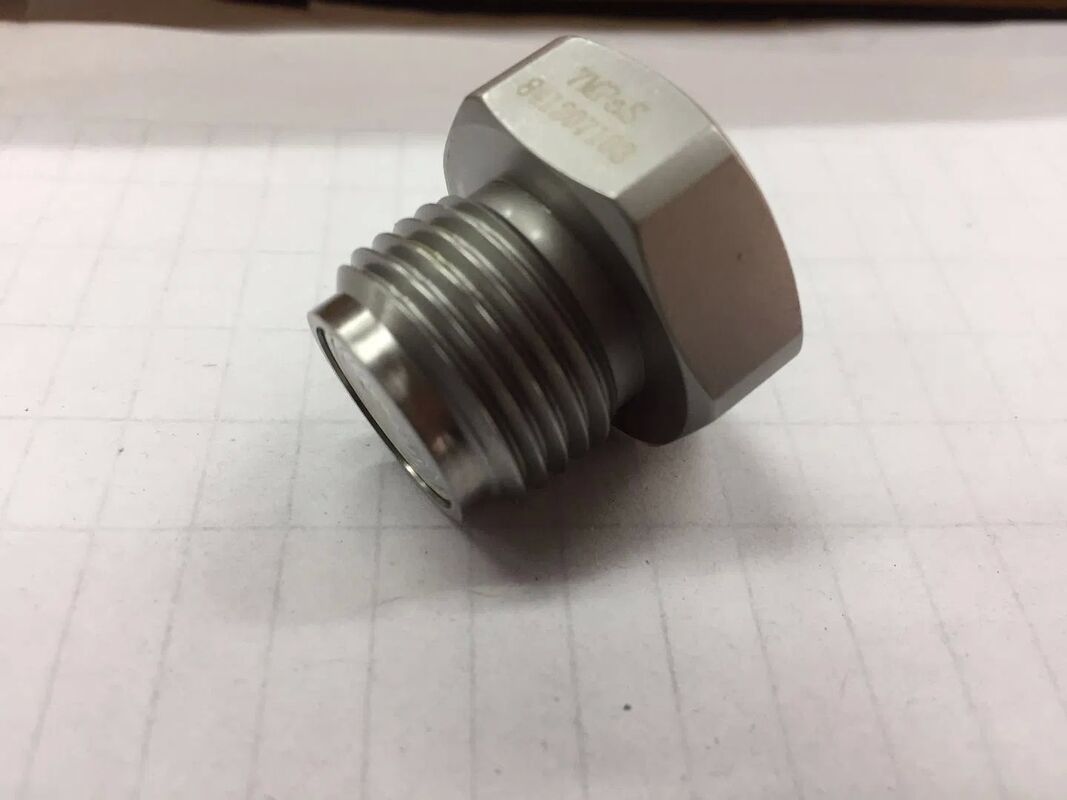

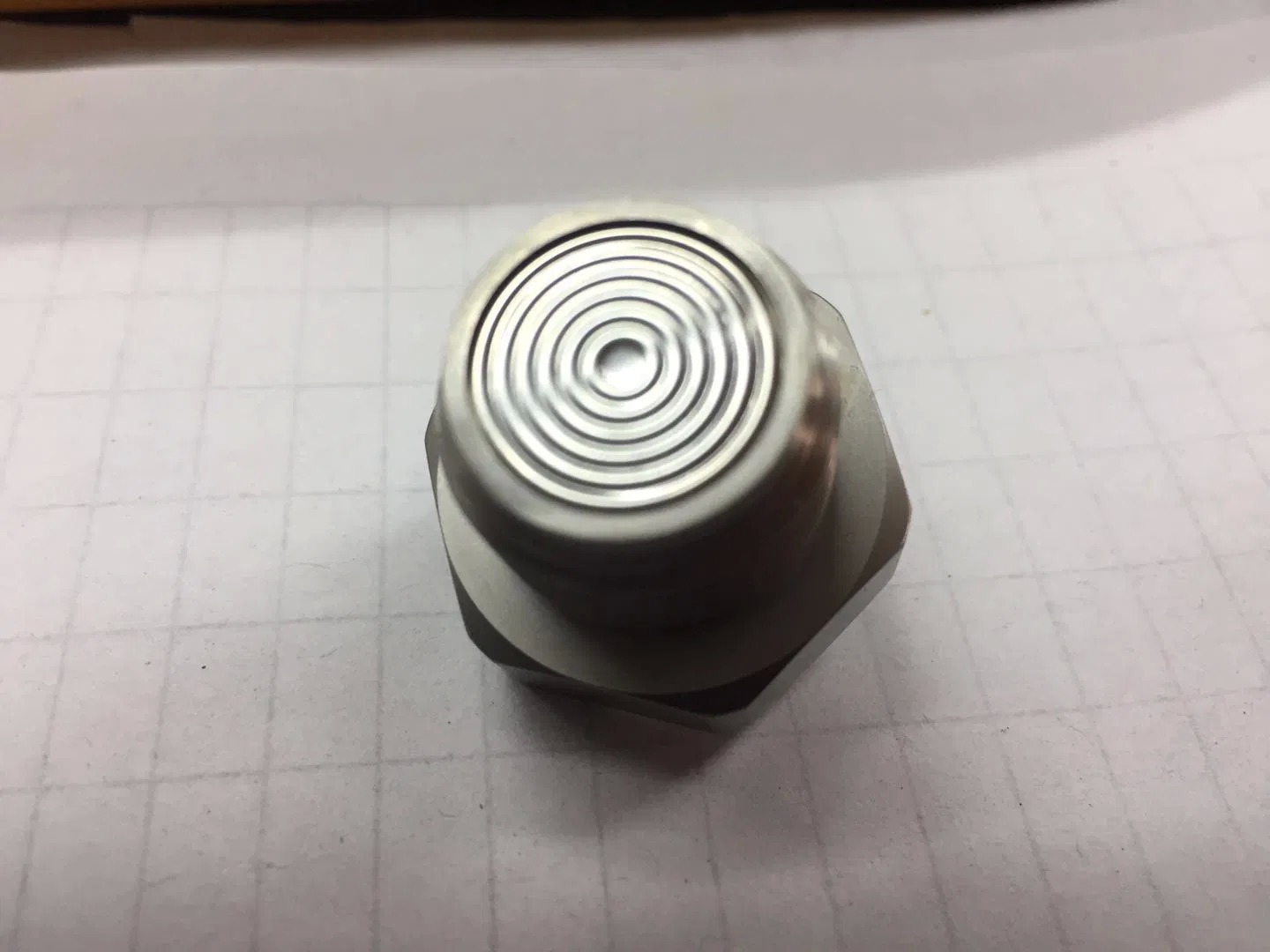

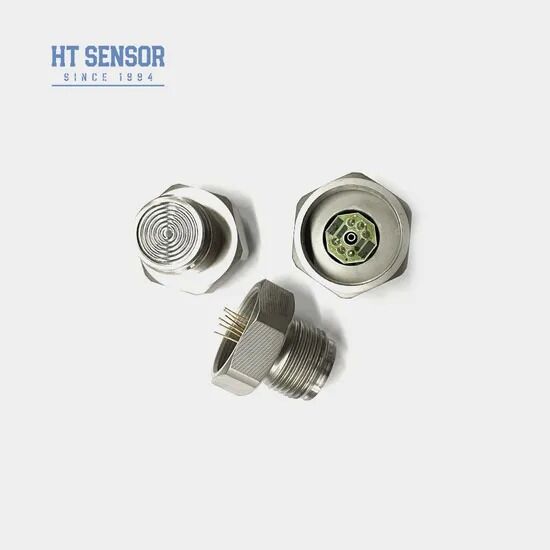

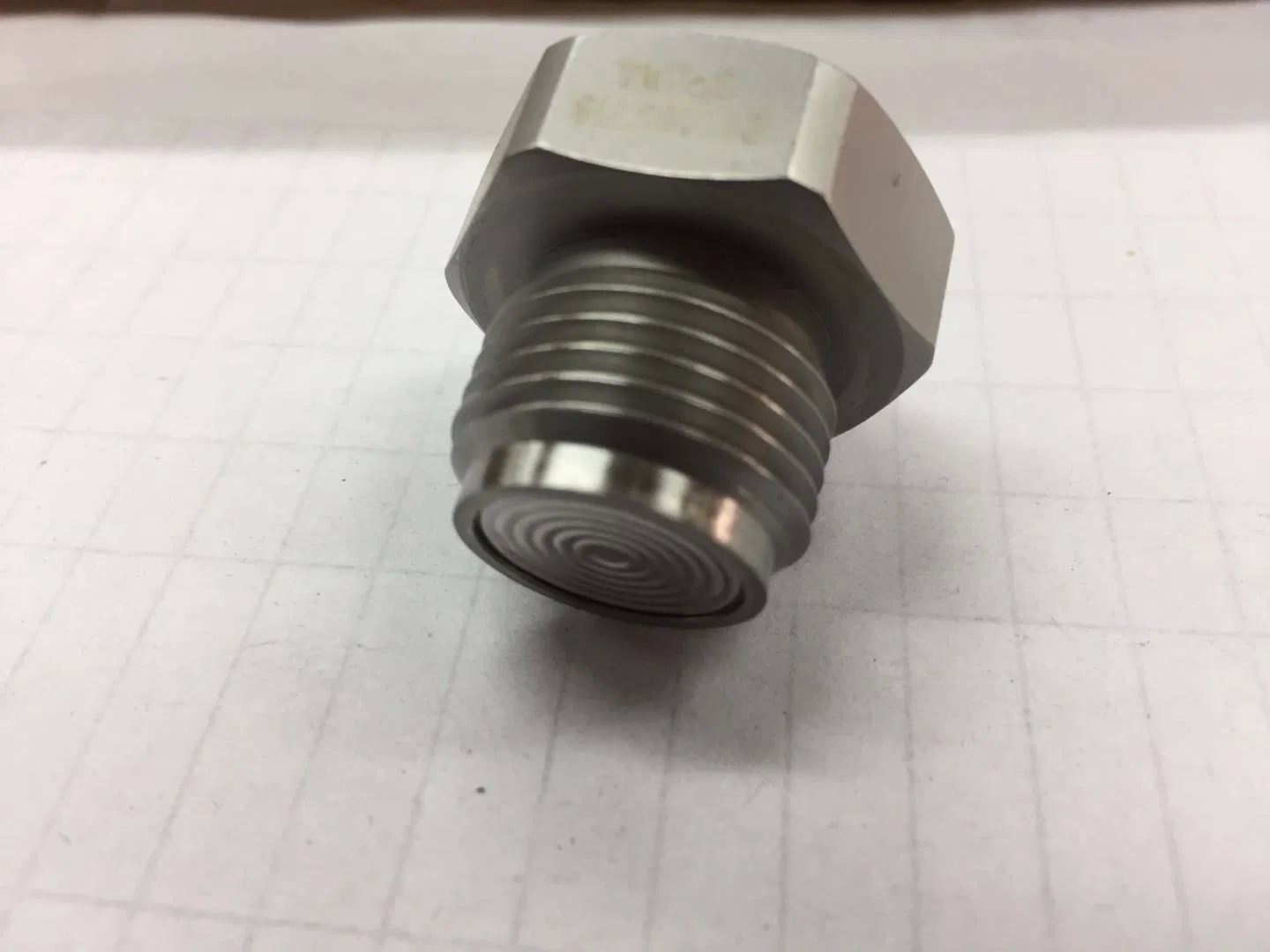

Le HT24V est un capteur de pression à membrane affleurante équipé d'une puce de silicium diffusé très stable. Sa conception innovante transmet la pression à la puce sensible à travers un diaphragme en acier inoxydable, protégé par une huile de silicone scellée. La structure à membrane affleurante améliore la facilité de nettoyage et contribue à une fiabilité exceptionnelle, ce qui la rend idéale pour les applications dans les secteurs de l'alimentation, de l'hygiène et d'autres industries exigeant des normes strictes de propreté et de précision.
- Technologie avancée avec boîtier en acier inoxydable 316L et matériaux de membrane haut de gamme, notamment le titane et l'Hastelloy
- Circuits à couches épaisses pour compensation de température et correction du point zéro
- Fiabilité, répétabilité et stabilité exceptionnelles
- Structure à membrane affleurante pour un nettoyage et un entretien faciles
- Mesure de pression de gaz et de liquides non corrosifs avec compatibilité inox 316L
- Transformation de l'industrie agroalimentaire
- Systèmes de contrôle de processus industriels
- Applications de fabrication pharmaceutique
- Alimentation : ≤10 V CC
- Sortie de tension en mode commun : 50 % de l'entrée (typique)
- Impédance d'entrée : 4KΩ ~ 20KΩ
- Impédance de sortie : 2,5 KΩ ~ 6 KΩ
- Connexion électrique : fil haute température de 100 mm, câble ruban en papier
| Plage de mesure | Jauge (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |
|---|---|---|---|
| Absolu(A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| Scellé(S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS | ||
| Paramètre | Tapez | Max. | Unité |
| Non-linéarité | ±0,15 | ±0,3 | %FS |
| Répétabilité | 0,05 | 0,1 | %FS |
| Hystérèse | 0,05 | 0,1 | %FS |
| Sortie à décalage zéro | 0 ± 1 | 0 ± 2 | mV |
| Sortie à pleine échelle (≤20KPa) | 50 ± 1 | 50 ± 2 | mV |
| Sortie à pleine échelle (≥35kPa) | 100 ± 1 | 100 ± 2 | mV |
| Température de décalage zéro. Dérive (≤20KPa) | ±1 | ±2,5 | %FS |
| Température de décalage zéro. Dérive (≥35kPa) | ±0,8 | ±1,5 | %FS |
| Température à pleine échelle. Dérive (≤20KPa) | ±1 | ±2 | %FS |
| Température à pleine échelle. Dérive (≥35kPa) | ±0,8 | ±1,5 | %FS |
| Température compensée. (≤20KPa) | 0~50 | ºC | |
| Température compensée. (≥35kPa) | 0~70 | ºC | |
| Température de fonctionnement | -20~80 | ºC | |
| Température de stockage | -40~125 | ºC | |
| Surcharge admissible | Prenez la valeur la plus petite entre 3 fois la pleine échelle ou 60MPa | ||
| Pression d'éclatement | 5X la pleine échelle | ||
| Stabilité à long terme | 0,2 % FS/an | ||
| Matériau du diaphragme | 316L | ||
| Résistance d'isolation | ≥200 MΩ 100 V CC | ||
| Vibration | Aucun changement dans des conditions de 10gRMS, 20Hz à 2000Hz | ||
| Choc | 100g, 11ms | ||
| Temps de réponse | ≤1ms | ||
| Joint torique | Caoutchouc nitrile ou caoutchouc fluoré | ||
| Milieu de remplissage | Huile de silicium | ||
| Poids | ~55g | ||
Les paramètres sont testés dans les conditions suivantes : Tension constante de 10 V et température ambiante de 25 ºC
- Assurer un ajustement approprié entre la taille du noyau et le boîtier du transmetteur lors de l'assemblage pour obtenir l'étanchéité à l'air requise.
- Lors de l'assemblage du boîtier, maintenez l'alignement vertical et appliquez une pression uniforme pour éviter de coincer ou d'endommager la plaque de compensation.
- Si le fluide mesuré n'est pas compatible avec le matériau de la membrane centrale et du boîtier (316L), fournir des instructions spéciales lors de la commande.
- Évitez d'appuyer sur le diaphragme du capteur avec les mains ou des objets pointus pour éviter tout dommage dû à une déformation ou à un perçage.
- Gardez l'orifice de pression du noyau de pression manométrique ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de fluides corrosifs dans la chambre à pression négative du noyau.
- Si les broches doivent être modifiées, reportez-vous à l'étiquette sur le noyau réel pour une configuration appropriée.
Product Highlights
Capteur de pression en silicium HT24V avec alimentation 10 V CC, indice IP65 et stabilité de 0,2 % FS/an. Doté d'un diaphragme affleurant en acier inoxydable 316L pour un nettoyage facile dans les applications alimentaires/pharmaceutiques. Personnalisable avec une capacité de production de 50 000 unités/an.
