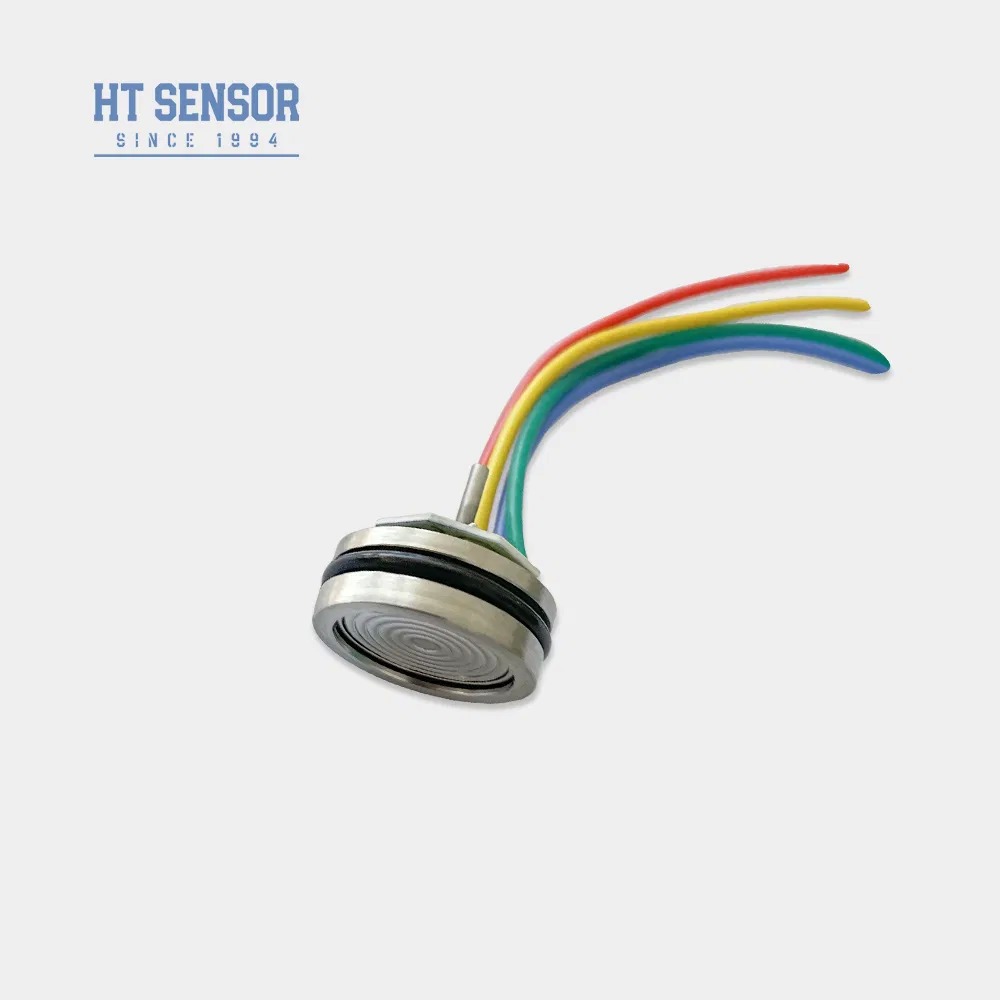

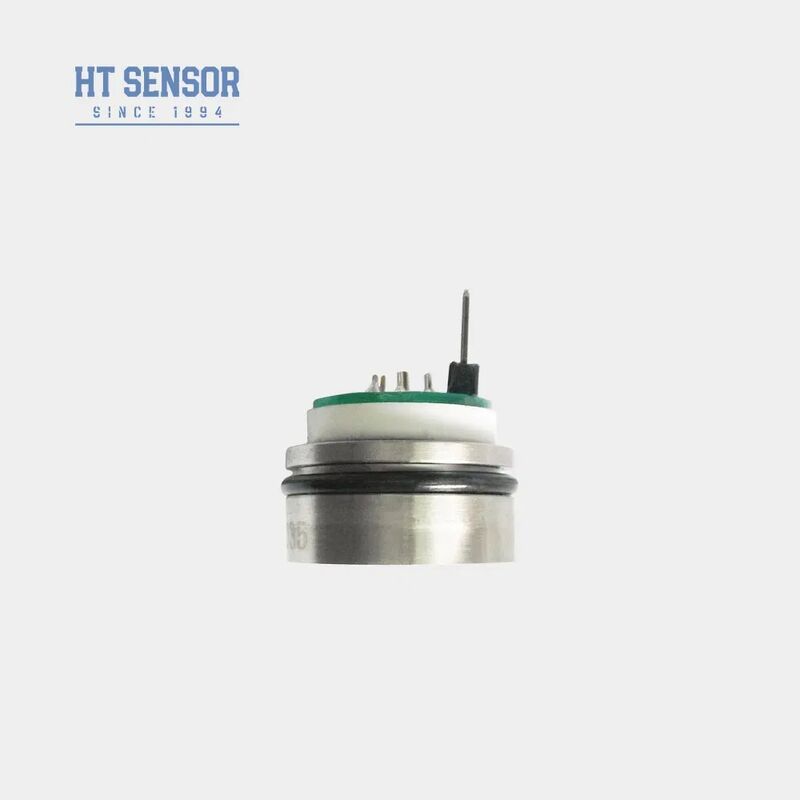

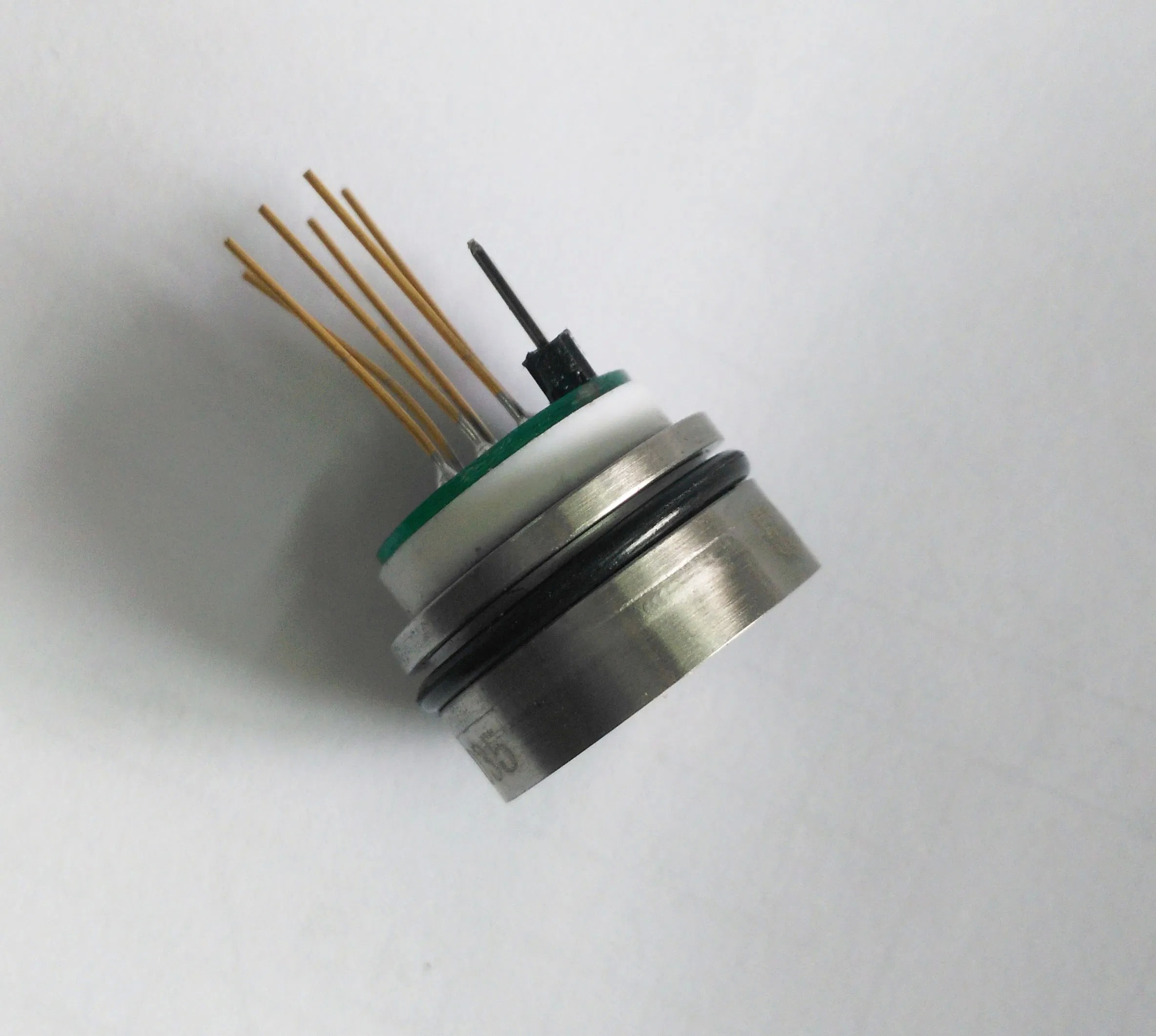

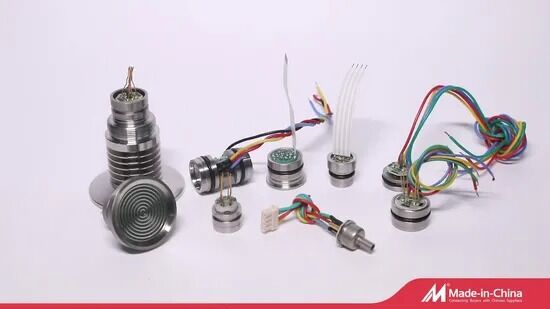

Cellule de capteur de pression Baoji Hengtong HT26V pour le noyau de capteur de pression du transmetteur
Product Details
| Numéro de modèle.: | HT26V | Signal de sortie: | Type analogique |
|---|---|---|---|
| Matériel: | Acier inoxydable | Type de câblage: | À quatre fils |
| Milieu de mesure: | Gaz et liquide | Indice IP: | IP65 |
| Alimentation: | 5 à 10 VDC | Sortir: | 10 mv/v |
| Diamètre: | 19 mm | Hauteur: | 7-10mm |
| Impédance d'entrée: | 4KΩ~20KΩ | Impédance de sortie: | 2,5kΩ ~ 6kΩ |
| Température de fonctionnement: | -20 à 80 °C | Température de stockage: | -40~125ºC |
| Poids: | ~ 25 g | ||
| Mettre en évidence |
Cellule de détection de pression HT26V,détecteur de pression en silicium pour émetteur,Le capteur de pression Baoji Hengtong avec garantie |
||
Product Description
Le HT26V est un capteur de pression piézorésistif en silicium doté d'un noyau d'éléments de silicium diffus très stable.La pression différentielle du milieu de mesure est transmise au diaphragme en silicium par un diaphragme isolant de 316L et une huile de silicium scellée.. Utilisant l'effet piézorésistif du silicium diffusé, il mesure avec précision la pression des liquides et des gaz. Le capteur comprend un anneau O pour l'étanchéité à la pression, assurant une installation facile.
- Fourniture de tension constante avec sorties de signal standard
- Haute fiabilité et excellente stabilité
- Hauteur compacte de 7 mm avec des options de structure personnalisables
- Sites de procédés industriels, notamment pétroliers, chimiques, métallurgiques, électriques et hydrologiques
- Industrie maritime et aéronautique
- Systèmes de commande hydraulique et pneumatique
- Applications de contrôle de processus
- L'alimentation électrique: ≤ 10 VDC
- Voltage de sortie en mode commun: 50% de l'entrée (typique)
- Impédance d'entrée: 4KΩ~20KΩ
- Impédance de sortie: 2,5 KΩ~6 KΩ
- Connexion électrique: fil à haute température de 100 mm, câble à ruban et connecteurs à broches
| Plage de mesure | Épaisseur (G) | Les mesures suivantes doivent être appliquées: | |
|---|---|---|---|
| Absolute (A) | Les mesures suivantes doivent être appliquées: | ||
| Sélectionné | Le système de freinage doit être équipé d'un dispositif de freinage. | ||
| Paramètre | Le type | Je suis désolé. | Unité |
| Non-linéarité | ± 0.15 | ± 0.3 | % F.S. |
| Répétabilité | 0.05 | 0.1 | % F.S. |
| Hystérésis | 0.05 | 0.1 | % F.S. |
| Débit de compensation nul | 0 ± 1 | 0 ± 2 | MV |
| Résultats à pleine échelle (≤ 20 KPa) | 50 ± 1 | 50 ± 2 | MV |
| Résultats à pleine échelle (≥ 35 kPa) | 100 ± 1 | 100 ± 2 | MV |
| Température de décalage nulle (≤ 20 KPa) | ± 1 | ± 25 | % F.S. |
| Température de décalage nulle. Drift (≥ 35 kPa) | ± 0.8 | ± 15 | % F.S. |
| Déviation de température à pleine échelle (≤ 20 KPa) | ± 1 | ±2 | % F.S. |
| Déviation de température à pleine échelle (≥ 35 kPa) | ± 0.8 | ± 15 | % F.S. |
| Température compensée (≤ 20 KPa) | 0 à 50 | oC | |
| Température compensée (≥ 35 kPa) | 0 à 70 | oC | |
| Température de fonctionnement | - 20 à 80 | oC | |
| Température de stockage | -40 à 125 | oC | |
| Surcharge admissible | 3 fois l'échelle totale | ||
| Pression de rupture | 5 fois la taille totale | ||
| Stabilité à long terme | 0.2 % | F.S./année | |
| Matériau du diaphragme | autres | ||
| Résistance à l'isolation | Pour les appareils à courant alternatif | ||
| Vibration | Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz | ||
| Le choc | 100 g, 11 secondes | ||
| Temps de réponse | ≤ 1 ms | ||
| Sceau de l'anneau O | Déchets d'acier ou d'acier | ||
| Remplissage du milieu | Huile de silicium | ||
| Le poids | ~ 25 g |
Paramètres testés à une tension constante de 10 V et à une température ambiante de 25 °C
1Assurez-vous d'un bon ajustement entre la taille du noyau et le boîtier de l'émetteur pendant l'assemblage pour obtenir l'étanchéité requise
2. Pendant l'assemblage du boîtier, maintenir l'alignement vertical et appliquer une pression uniforme pour éviter le blocage ou endommager la plaque de compensation
3. Fournir des instructions spéciales lors de la commande si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L)
4. Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter les dommages dus à la déformation ou au perçage
5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de milieux corrosifs dans la chambre de pression négative du noyau
6. Pour toute modification des câbles de broche, se référer à l'étiquette sur le noyau réel pour une connexion correcte
Product Highlights
Capteur de pression piézorésistif en silicium HT26V avec membrane en acier inoxydable 316L. Haute fiabilité, excellente stabilité, indice IP65. Personnalisable pour les applications industrielles. OEM/ODM disponible avec une capacité annuelle de 50 000.
