Aperçu > Produits> Capteur de pression de silicium> Capteur de pression au silicium, diamètre 19 mm, cœur de mini-capteur de pression, capteur de pression pour la mesure de liquides industriels

Capteur de pression au silicium, diamètre 19 mm, cœur de mini-capteur de pression, capteur de pression pour la mesure de liquides industriels

Silicon Pressure Sensor 19mm Diameter, Mini Pressure Sensor Core, Industrial Liquid Measurement Pressure Sensor
Silicon Pressure Sensor 19mm Diameter, Mini Pressure Sensor Core, Industrial Liquid Measurement Pressure Sensor Silicon Pressure Sensor 19mm Diameter, Mini Pressure Sensor Core, Industrial Liquid Measurement Pressure Sensor Silicon Pressure Sensor 19mm Diameter, Mini Pressure Sensor Core, Industrial Liquid Measurement Pressure Sensor Silicon Pressure Sensor 19mm Diameter, Mini Pressure Sensor Core, Industrial Liquid Measurement Pressure Sensor Silicon Pressure Sensor 19mm Diameter, Mini Pressure Sensor Core, Industrial Liquid Measurement Pressure Sensor
Informations de base
Lieu d'origine: Baoji, en Chine
Nom de marque: HT SENSOR
Certification: ISO9001
Numéro de modèle: HT26
Quantité de commande min: 5
Prix: 16
meilleur prix Contactez
Détail Infomation
Numéro de modèle.: HT26 Signal de sortie: Type analogique
Processus de production: Intégration Matériel: Acier inoxydable
Type de câblage: À quatre fils Milieu de mesure: Gaz et liquide
Indice IP: IP65 Pouvoir: 1,5 mA /10 V CC
Sortir: signal mv Hauteur: 7mm
Impédance d'entrée: 2,5kΩ ~ 6kΩ Impédance de sortie: 2,5kΩ ~ 6kΩ
Température de fonctionnement: -20~80 ºC Température de stockage: -40~125 ºC
Poids: ~63g
Mettre en évidence:

Capteur de pression en silicium avec garantie

,

Capteur de pression au silicium de haute précision

,

Capteur de pression au silicium industriel

Description de produit

Capteur de pression au silicium de 19 mm de diamètre, cœur de mini capteur de pression, capteur de pression pour la mesure industrielle de liquides
Transducteur de niveau de cœur de capteur de pression OEM personnalisé de 19 mm
Capteur de pression piézorésistif au silicium HT26
Le capteur de pression piézorésistif au silicium HT26 est un élément en silicium diffusé très stable qui utilise l'effet piézorésistif pour mesurer la pression des liquides et des gaz. Doté d'un cœur soudé avec un filetage standard et sans joint torique, ce capteur convient à un large éventail d'applications industrielles.

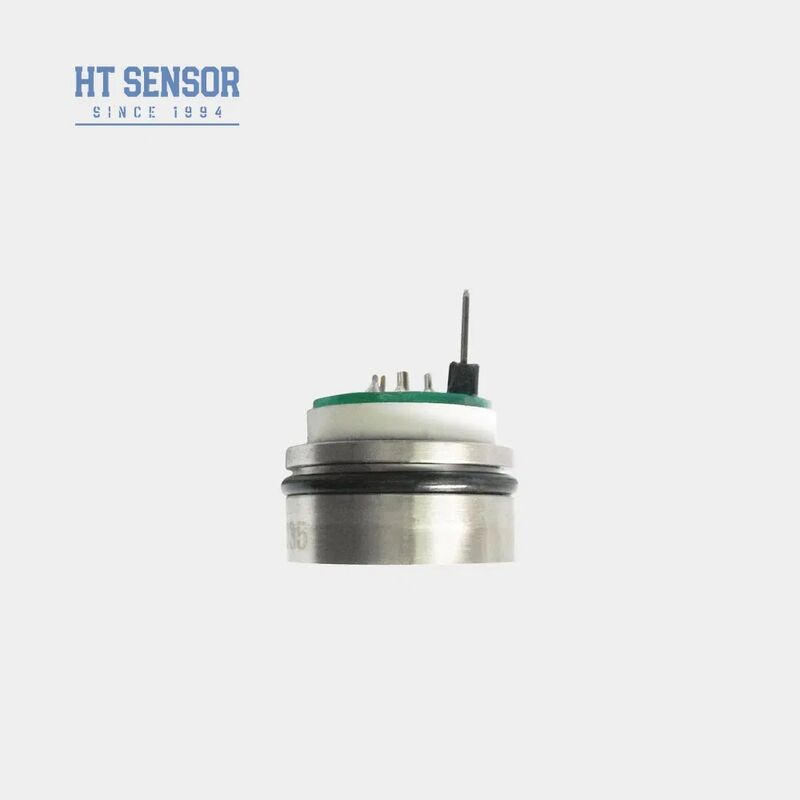

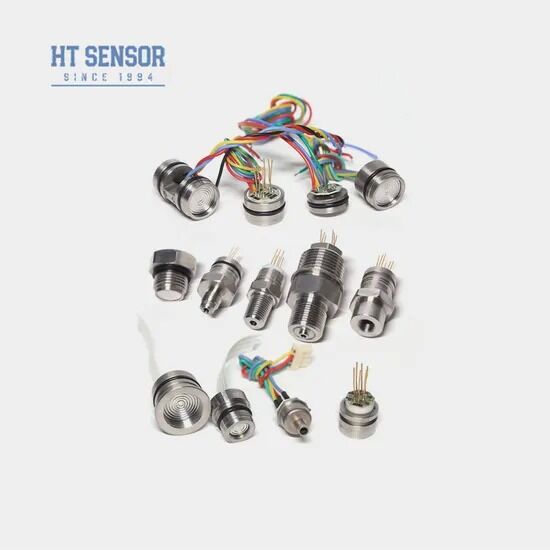

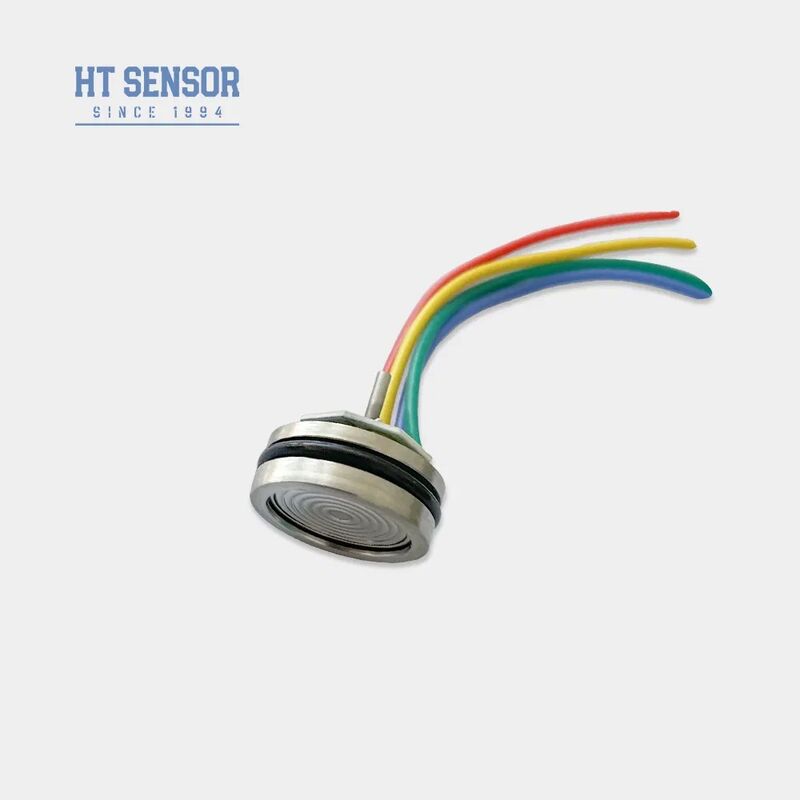

Capteur de pression au silicium, diamètre 19 mm, cœur de mini-capteur de pression, capteur de pression pour la mesure de liquides industriels 0 Capteur de pression au silicium, diamètre 19 mm, cœur de mini-capteur de pression, capteur de pression pour la mesure de liquides industriels 1 Capteur de pression au silicium, diamètre 19 mm, cœur de mini-capteur de pression, capteur de pression pour la mesure de liquides industriels 2
Caractéristiques du produit
  • Technologie de pointe avec boîtier en acier inoxydable 316L
  • Matériaux de diaphragme de qualité supérieure, notamment le titane et l'Hastelloy
  • Circuits à couche épaisse pour la compensation de température et la correction du point zéro
  • Fiabilité, répétabilité et stabilité exceptionnelles
  • Hauteur compacte de 7 mm avec options de personnalisation
Applications
  • Sites de processus industriels : pétrole, chimie, métallurgie, énergie et hydrologie
  • Industries marine et aéronautique
  • Systèmes de contrôle hydrauliques et pneumatiques
  • Applications de contrôle de processus
Performances électriques
  • Alimentation : ≤2mA DC (Typique 1,5mA DC)
  • Impédance d'entrée : 2,5KΩ~6KΩ
  • Impédance de sortie : 2,5KΩ~6KΩ
  • Connexion électrique : Broches Kovar plaquées or ou fils haute température de 100 mm
Paramètres de performance
Plage de mesureJauge (G)10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
 Absolu (A)100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
 Scellé (S)3500KPaS, 7MPaS, 10MPaS, 20MPaS
ParamètreTypMaxUnité
NonLinéarité±0.15±0.3%F.S
Répétabilité0.050.1%F.S
Hystérésis0.050.1%F.S
Sortie de décalage zéro0±10±2mV
Sortie pleine échelle (≤20KPa)50±1050±30mV
Sortie pleine échelle (≥35kPa)100±10100±30mV
Dérive de température du décalage zéro (≤20KPa)±1±2%F.S
Dérive de température du décalage zéro (≥35kPa)±0.5±1%F.S
Dérive de température pleine échelle (≤20KPa)±1±2%F.S
Dérive de température pleine échelle (≥35kPa)±0.5±1%F.S
Température compensée (≤20KPa)0~50 ºC
Température compensée (≥35kPa)0~70 ºC
Température de fonctionnement-20~80 ºC
Température de stockage-40~125 ºC
Surcharge admissiblePrendre la valeur la plus petite entre 3 fois la pleine échelle ou 120MPa
Pression d'éclatement5X la pleine échelle
Stabilité à long terme0,2 % F.S/an
Matériau du diaphragme316L
Résistance d'isolement≥200MΩ 100VDC
VibrationAucun changement dans des conditions de 10gRMS, 20Hz à 2000Hz
Choc100g, 11ms
Temps de réponse≤1ms
Joint toriqueCaoutchouc nitrile ou caoutchouc fluoré
Milieu de remplissageHuile de silicone
Poids~63g
Paramètres testés dans les conditions suivantes : 1,5 mA à 25°C
Construction générale
Tube de pression<3.5MPaS
Capteur de pression au silicium, diamètre 19 mm, cœur de mini-capteur de pression, capteur de pression pour la mesure de liquides industriels 3
Tube de pression ≥3.5MPaS<40MPaS
Capteur de pression au silicium, diamètre 19 mm, cœur de mini-capteur de pression, capteur de pression pour la mesure de liquides industriels 4
Connexion électrique et compensation
Capteur de pression au silicium, diamètre 19 mm, cœur de mini-capteur de pression, capteur de pression pour la mesure de liquides industriels 5
Exemples de sélection
Capteur de pression au silicium, diamètre 19 mm, cœur de mini-capteur de pression, capteur de pression pour la mesure de liquides industriels 6
Conseils de commande
  • Assurer un ajustement correct entre la taille du cœur et le boîtier du transmetteur pour l'étanchéité à l'air requise
  • Aligner le boîtier verticalement et appliquer une pression uniforme pendant l'assemblage pour éviter d'endommager la plaque de compensation
  • Fournir des instructions spéciales si le milieu mesuré est incompatible avec le diaphragme du cœur ou le matériau du boîtier (316L)
  • Éviter d'appuyer sur le diaphragme du capteur avec les mains ou des objets pointus pour éviter tout dommage
  • Garder l'orifice du cœur de la pression manométrique ouvert à l'atmosphère et empêcher l'entrée d'eau, de vapeur ou de milieux corrosifs
  • Se référer à l'étiquette réelle du cœur pour les configurations des fils de broches

Foire aux questions
Q : Quelles sont les caractéristiques de vos transmetteurs de capteurs de pression ?
R : Haute précision, durabilité et excellentes performances. Personnalisation disponible.
Q : Puis-je personnaliser des spécifications spéciales ?
R : Oui, nos ingénieurs peuvent adapter les produits pour répondre à des besoins spécifiques. Nous fournissons un service OEM et ODM.
Q : Quelle est votre capacité de production ?
R : Nos installations de fabrication peuvent produire jusqu'à 30 000 transmetteurs de capteurs de pression par mois, nous sommes donc parfaitement capables de répondre aux besoins des commandes à grande échelle. Cependant, il est conseillé de contacter notre équipe commerciale à l'avance pour assurer une production et une planification de livraison en douceur.
Q : Quelle est la période de livraison typique ?
R : 5 à 8 jours ouvrables pour les modèles standard. Les produits personnalisés peuvent varier.
Q : Comment les produits sont-ils tarifés ? Des réductions ?
R : Prix compétitifs avec des réductions pour les commandes en gros ou les partenaires à long terme.
Q : Quelle est la garantie de vos produits ? Et le service après-vente ?
R : Notre garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, les instructions à distance par réseau PC sont toujours disponibles.
