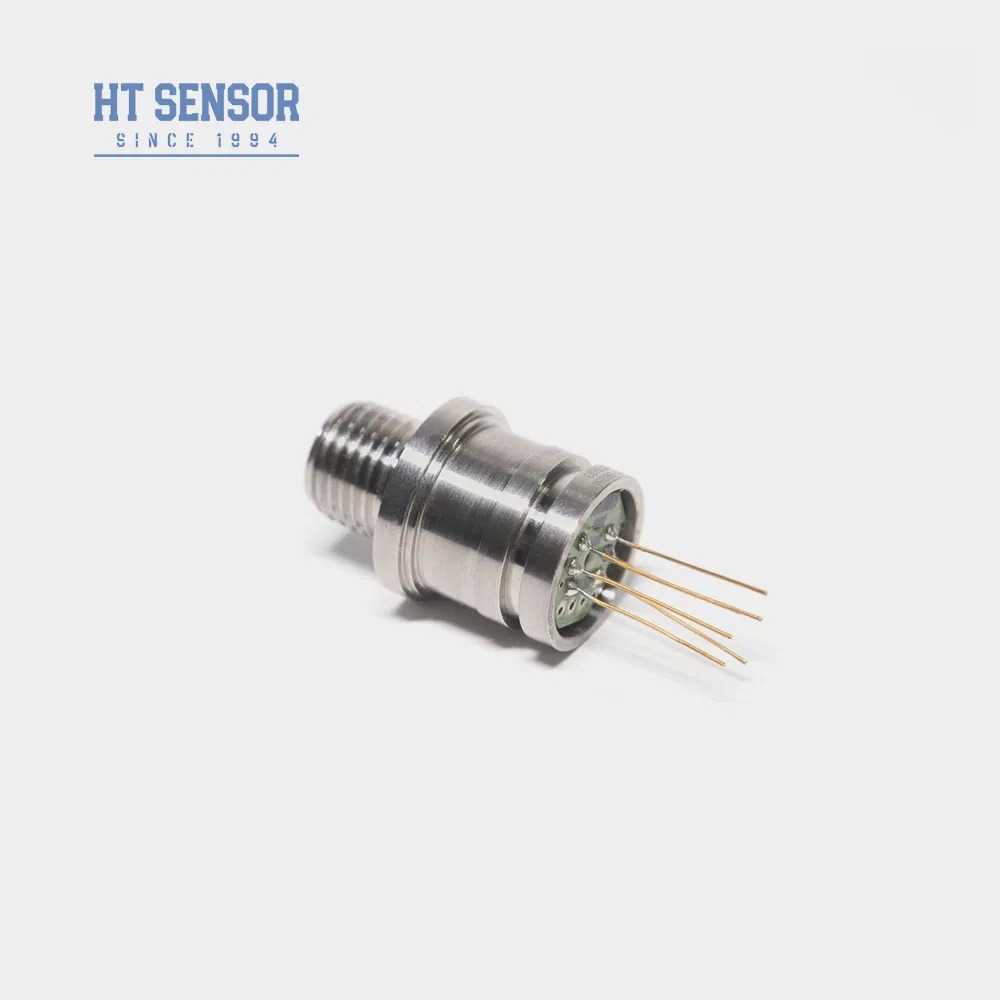

Élément de sonde de pression en acier inoxydable pour capteur de niveau à cellule de capteur de pression
Product Details
| Numéro de modèle.: | HT30 | Signal de sortie: | Type analogique |
|---|---|---|---|
| Matériel: | Acier inoxydable | Type de câblage: | À quatre fils |
| Milieu de mesure: | Gaz et liquide | Indice IP: | IP65 |
| Alimentation: | 1,5 mA | Gamme: | 0~10KPa~40Mpa |
| Température de fonctionnement: | -20 à 80 °C | Poids: | ~63g |
| Mettre en évidence |
sonde de pression en acier inoxydable,élément de cellule de capteur de pression,sonde de capteur de niveau en silicium |
||
Product Description
Le capteur de pression piézorésistif en silicium HT30 est un élément en silicium diffusé très stable qui utilise l'effet piézorésistif pour mesurer la pression des liquides et des gaz. Doté d'une construction soudée avec des filetages standard et sans joint torique, ce capteur offre une fiabilité exceptionnelle dans diverses applications.
- Technologie de pointe avec un boîtier en acier inoxydable 316L et des matériaux de diaphragme de qualité supérieure, notamment le titane et l'Hastelloy
- Circuits à couche épaisse pour une compensation précise de la température et une correction du point zéro
- Plusieurs options d'interface de filetage disponibles
- Construction soudée compacte pour une fiabilité et une durabilité élevées
- Sites de procédés industriels : pétrole, chimie, métallurgie, énergie et hydrologie
- Industries marine et aéronautique
- Systèmes de contrôle hydrauliques et pneumatiques
- Applications de contrôle de processus
- Alimentation : ≤2mA DC (Typique 1,5mA DC)
- Impédance d'entrée : 2,5KΩ~6KΩ
- Impédance de sortie : 2,5KΩ~6KΩ
- Connexion électrique : Broches Kovar plaquées or ou fils haute température de 100 mm
| Paramètre | Typ | Max | Unité |
|---|---|---|---|
| NonLinéarité | ±0,15 | ±0,3 | %F.S |
| Répétabilité | 0,05 | 0,1 | %F.S |
| Hystérésis | 0,05 | 0,1 | %F.S |
| Sortie de décalage zéro | 0±1 | 0±2 | mV |
| Sortie pleine échelle (≤20KPa) | 50±10 | 50±30 | mV |
| Sortie pleine échelle (≥35kPa) | 100±10 | 100±30 | mV |
| Dérive de température du décalage zéro (≤20KPa) | ±1 | ±2 | %F.S |
| Dérive de température du décalage zéro (≥35kPa) | ±0,5 | ±1 | %F.S |
| Dérive de température pleine échelle (≤20KPa) | ±1 | ±2 | %F.S |
| Dérive de température pleine échelle (≥35kPa) | ±0,5 | ±1 | %F.S |
| Température compensée (≤20KPa) | 0~50 | - | ºC |
| Température compensée (≥35kPa) | 0~70 | - | ºC |
| Température de fonctionnement | -20~80 | - | ºC |
| Température de stockage | -40~125 | - | ºC |
| Surcharge admissible | Prendre la valeur la plus faible entre 3 fois la pleine échelle ou 120MPa | ||
| Pression d'éclatement | 5X la pleine échelle | ||
| Stabilité à long terme | 0,2% F.S/An | ||
| Matériau du diaphragme | 316L | ||
| Résistance d'isolement | ≥200MΩ 100VDC | ||
| Vibration | Aucun changement dans des conditions de 10gRMS, 20Hz à 2000Hz | ||
| Choc | 100g,11ms | ||
| Temps de réponse | ≤1ms | ||
| Joint torique | Caoutchouc nitrile ou caoutchouc fluoré | ||
| Milieu de remplissage | Huile de silicone | ||
| Poids | ~63g | ||
Paramètres testés sous : 1,5 mA à 25°C
Jauge (G) : 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Absolu (A) : 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Scellé (S) : 3500KPaS, 7MPaS, 10MPaS, 20MPaS
- Assurer un ajustement correct entre la taille du noyau et le boîtier de l'émetteur pour l'étanchéité à l'air requise
- Aligner le boîtier verticalement pendant l'assemblage et appliquer une pression uniforme pour éviter d'endommager la plaque de compensation
- Fournir des instructions spéciales lors de la commande si le milieu mesuré est incompatible avec le matériau du diaphragme 316L
- Éviter le contact avec le diaphragme du capteur à l'aide des mains ou d'objets pointus pour éviter tout dommage
- Garder l'orifice de pression de la jauge ouvert à l'atmosphère et empêcher l'entrée d'eau, de vapeur ou de milieux corrosifs
- Se référer à l'étiquette du noyau réel pour tout changement de configuration des broches
- Quelles sont les caractéristiques de vos transmetteurs de capteurs de pression ?
- Haute précision, durabilité et excellentes performances. Personnalisation disponible.
- Puis-je personnaliser des spécifications spéciales ?
- Oui, nos ingénieurs peuvent adapter les produits pour répondre à des besoins spécifiques. Nous fournissons un service OEM et ODM.
- Quelle est votre capacité de production ?
- Nos installations de fabrication peuvent produire jusqu'à 30 000 transmetteurs de capteurs de pression par mois, nous sommes donc parfaitement capables de répondre aux besoins des commandes à grande échelle. Cependant, il est conseillé de contacter notre équipe commerciale à l'avance pour assurer une production et une planification de livraison en douceur.
- Quelle est la période de livraison typique ?
- 5 à 8 jours ouvrables pour les modèles standard. Les produits personnalisés peuvent varier.
- Comment les produits sont-ils tarifés ? Des réductions ?
- Prix compétitifs avec des réductions pour les commandes en gros ou les partenaires à long terme.
- Quelle est la garantie de vos produits ? Et le service après-vente ?
- Notre garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, les instructions à distance par réseau PC sont toujours disponibles.
Product Highlights
L'élément de sonde de pression en acier inoxydable HT30 offre une grande stabilité (0,1 % FS/an) avec un diaphragme en alliage 316L/titane. Classé IP65, mesure le gaz/liquide jusqu'à 20 MPa. Options personnalisables disponibles pour les applications industrielles, notamment les systèmes pétroliers, chimiques et hydrauliques.
