Arrangement des lignes avec capteur de pression intégré au fil

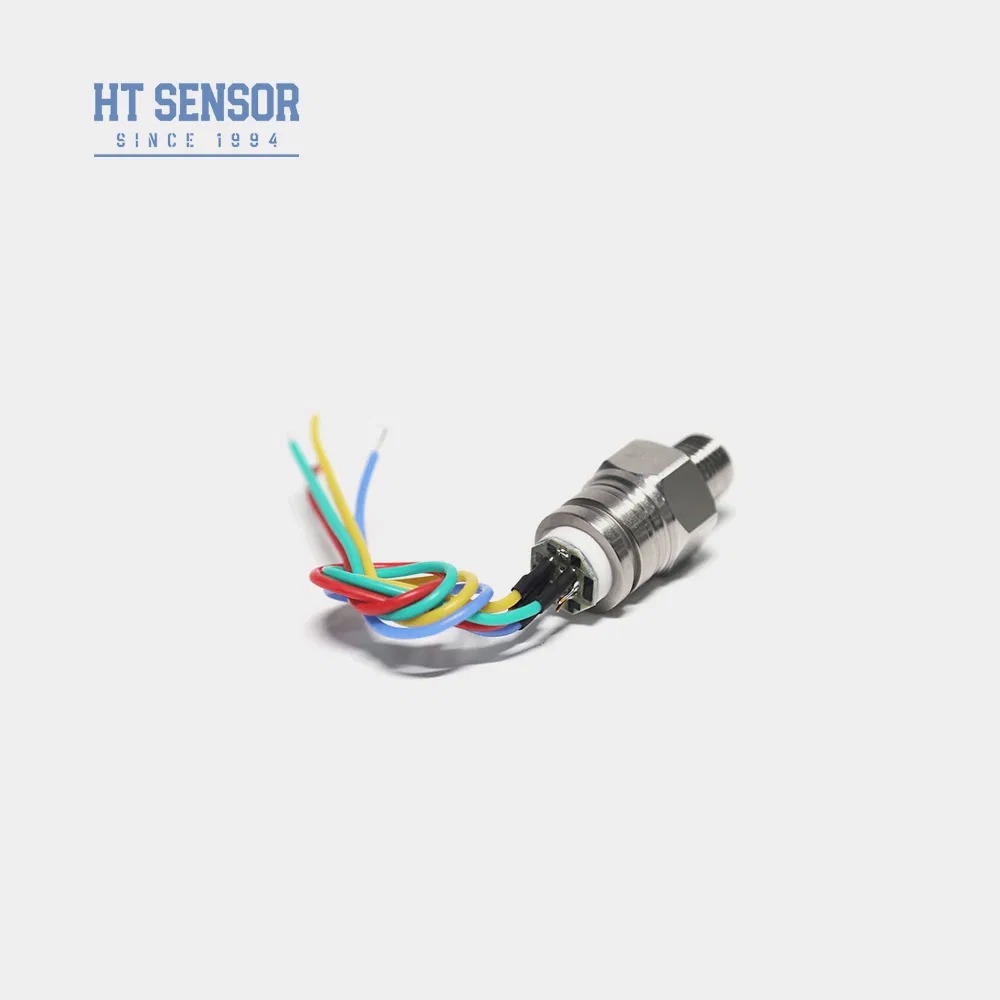

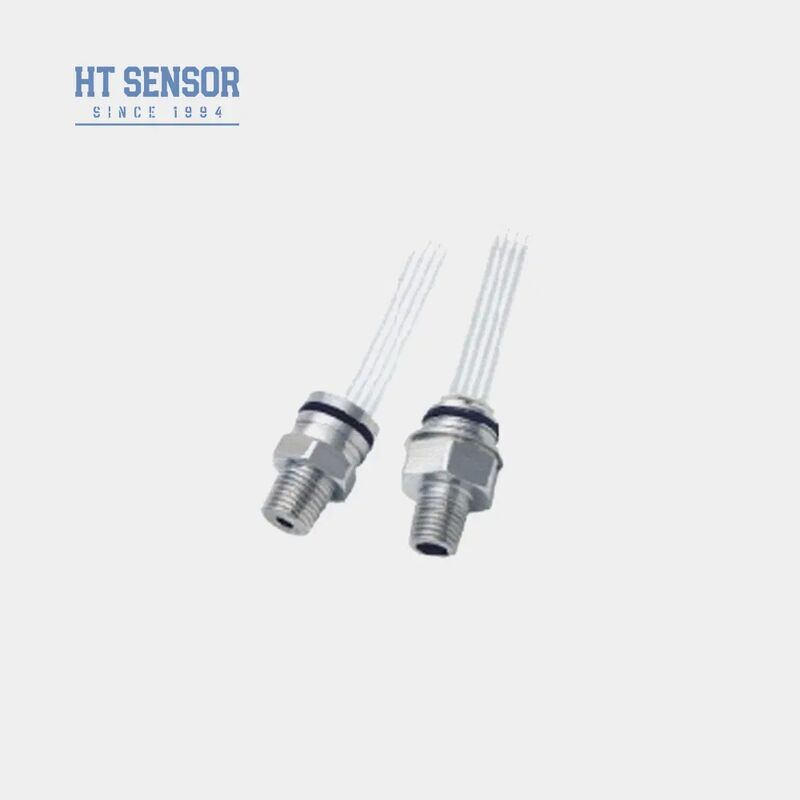

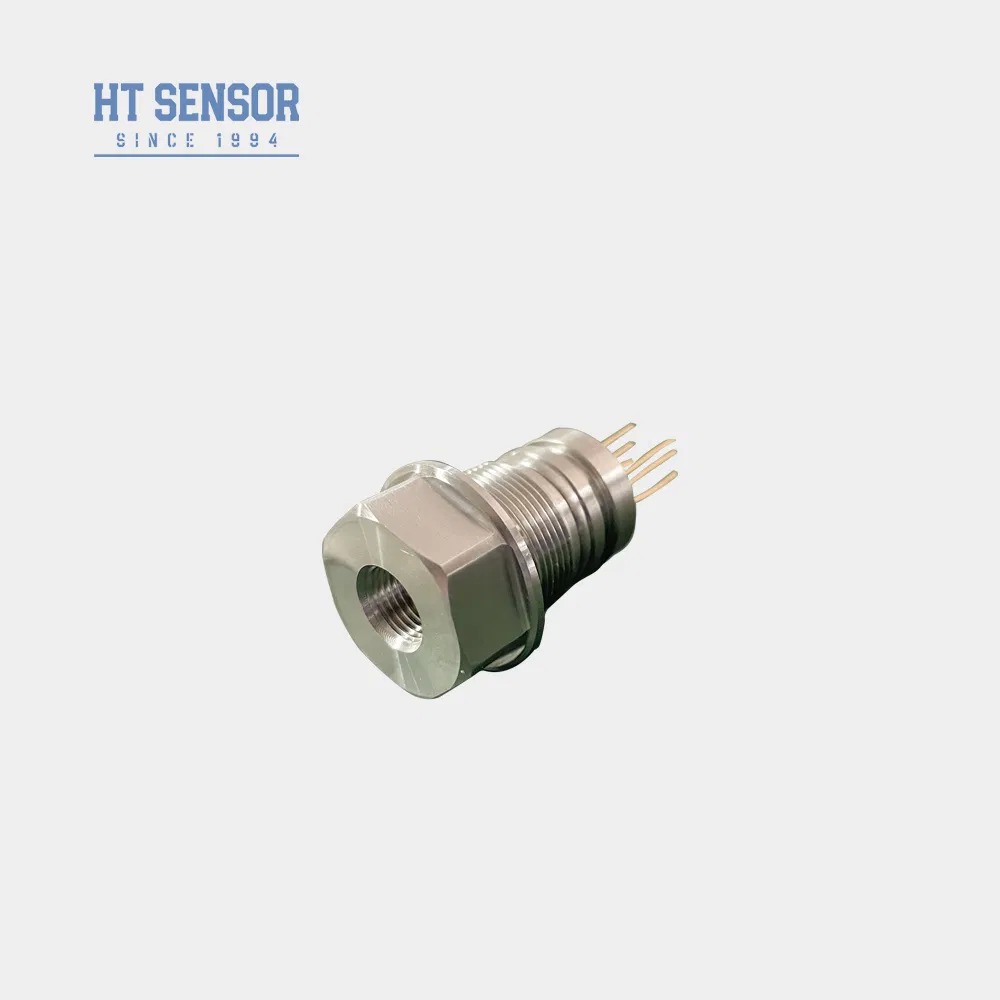

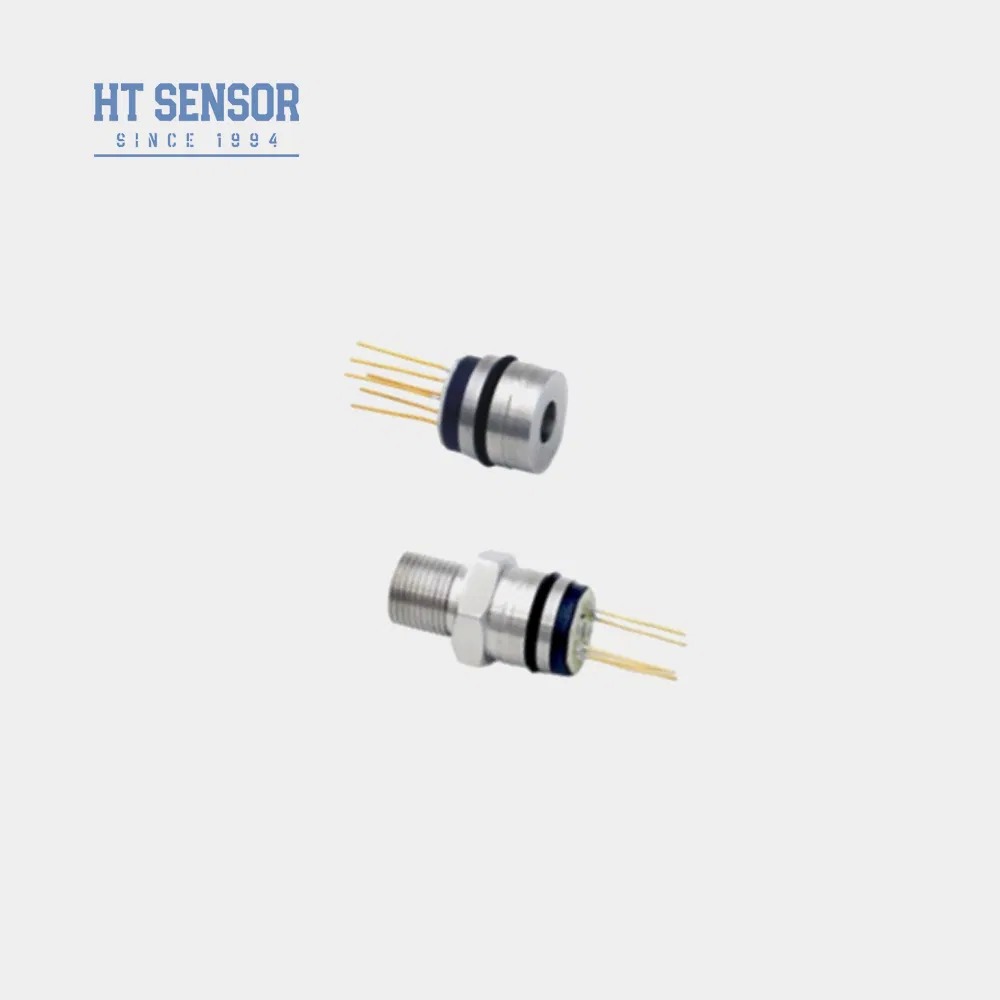

Line Arrangement with Thread Integrated Pressure Sensor OEM Level Sensor
Line Arrangement with Thread Integrated Pressure Sensor OEM Level Sensor Line Arrangement with Thread Integrated Pressure Sensor OEM Level Sensor Line Arrangement with Thread Integrated Pressure Sensor OEM Level Sensor Line Arrangement with Thread Integrated Pressure Sensor OEM Level Sensor Line Arrangement with Thread Integrated Pressure Sensor OEM Level Sensor
Informations de base
Certification: RoHS
Quantité de commande min: 5
Prix: 20
meilleur prix Contactez
Détail Infomation
Numéro de modèle.: HT30V Signal de sortie: Type analogique
Processus de production: Intégration Matériel: Acier inoxydable
Type de filetage: Personnalisé Type de câblage: À quatre fils
Milieu de mesure: Gaz et liquide Indice IP: IP65
Alimentation: 10 VCC 5 VCC Sortir: 10 mv/v
Diaphragme: 316L Impédance d'entrée: 4KΩ~20KΩ
Impédance de sortie: 2,5kΩ ~ 6kΩ Température de fonctionnement: -20 à 80 °C
Poids: ~63g
Mettre en évidence:

capteur de pression intégré au fil

,

Détecteur de niveau OEM en silicium

,

capteur de pression de l'arrangement des lignes

Description de produit

Capteur de pression piézorésistif en silicium HT30V
Le HT30V utilise un élément en silicium diffusé très stable, ce qui en fait un capteur de pression piézorésistif en silicium fiable. Utilisant un diaphragme d'isolation et de l'huile de silicone, ce capteur mesure avec précision la pression des liquides et des gaz, fournissant des résultats précis dans diverses applications industrielles, notamment les compresseurs d'air et les systèmes de réfrigération.
Arrangement des lignes avec capteur de pression intégré au fil 0 Arrangement des lignes avec capteur de pression intégré au fil 1 Arrangement des lignes avec capteur de pression intégré au fil 2
Caractéristiques du produit
  • Utilise des circuits à couche épaisse pour la compensation de température et la correction du décalage zéro
  • Haute fiabilité et excellente stabilité
  • Alimentation à tension constante avec sortie standard
Applications
  • Convient à la mesure de la pression des gaz et des liquides non corrosifs avec une compatibilité en acier inoxydable 316L
  • Utilisé dans les systèmes de contrôle de processus pour la surveillance et le contrôle de la pression
  • Communément utilisé dans les systèmes de réfrigération et les compresseurs d'air pour la mesure de la pression
Performances électriques
  • Alimentation : ≤10VDC
  • Sortie de tension en mode commun : 50 % de l'entrée (typique)
  • Impédance d'entrée : 4KΩ~20KΩ
  • Impédance de sortie : 2.5KΩ~6KΩ
  • Connexion électrique : fil haute température de 100 mm, câble ruban
Paramètres de performance
Plage de mesure Type Valeurs
Plages de pression Jauge (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
Absolu (A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Scellé (S) 3500KPaS, 7MPaS, 10MPaS, 20MPaS
Non-linéarité ±0.15 | ±0.3 | %F.S
Répétabilité 0.05 | 0.1 | %F.S
Hystérésis 0.05 | 0.1 | %F.S
Sortie de décalage zéro 0±1 | 0±2 | mV
Sortie pleine échelle ≤20KPa: 50±1 | 50±2 | mV
≥35kPa: 100±1 | 100±2 | mV
Dérive de température du décalage zéro ≤20KPa: ±1 | ±2.5 | %F.S
≥35kPa: ±0.8 | ±1.5 | %F.S
Dérive de température à pleine échelle ≤20KPa: ±1 | ±2 | %F.S
≥35kPa: ±0.8 | ±1.5 | %F.S
Température compensée ≤20KPa: 0~50 ºC
≥35kPa: 0~70 ºC
Température de fonctionnement -20~80 ºC
Température de stockage -40~125 ºC
Surcharge admissible Prendre la valeur la plus petite entre 3 fois la pleine échelle ou 120MPa
Pression d'éclatement 5X la pleine échelle
Stabilité à long terme 0.2 % F.S/An
Matériau du diaphragme 316L
Résistance d'isolement ≥200MΩ 100VDC
Vibration Aucun changement dans des conditions de 10gRMS, 20Hz à 2000Hz
Choc 100g, 11ms
Temps de réponse ≤1ms
Joint torique Caoutchouc nitrile ou caoutchouc fluoré
Milieu de remplissage Huile de silicone
Poids ~63g
Paramètres testés sous : 10V @ 25ºC
Construction générale
Arrangement des lignes avec capteur de pression intégré au fil 3
La taille du filetage du capteur de pression peut être personnalisée
Connexion électrique et compensation
Arrangement des lignes avec capteur de pression intégré au fil 4
Exemples de sélection
Arrangement des lignes avec capteur de pression intégré au fil 5
Conseils de commande
  • Assurer un ajustement correct entre la taille du noyau et le boîtier du transmetteur lors de l'assemblage pour obtenir l'étanchéité requise
  • Lors de l'assemblage du boîtier, maintenir l'alignement vertical et appliquer une pression uniforme pour éviter le blocage ou l'endommagement de la plaque de compensation
  • Si le milieu mesuré n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), fournir des instructions spéciales lors de la commande
  • Éviter d'appuyer sur le diaphragme du capteur avec les mains ou des objets pointus pour éviter tout dommage
  • Garder l'orifice de pression du noyau de pression manométrique ouvert à l'atmosphère et empêcher l'entrée d'eau, de vapeur d'eau ou de milieux corrosifs
  • Se référer à l'étiquette sur le noyau réel pour tout changement de broche
Assurance qualité
Quelles sont les caractéristiques de vos transmetteurs de capteurs de pression ?
Haute précision, durabilité et excellentes performances. Personnalisation disponible.
Puis-je personnaliser des spécifications spéciales ?
Oui, nos ingénieurs peuvent adapter les produits pour répondre à des besoins spécifiques. Nous fournissons un service OEM et ODM.
Quelle est votre capacité de production ?
Nos installations de fabrication peuvent produire jusqu'à 30 000 transmetteurs de capteurs de pression par mois, capables de répondre à des commandes à grande échelle. Contactez notre équipe commerciale à l'avance pour la planification de la production et de la livraison.
Quel est le délai de livraison typique ?
5 à 8 jours ouvrables pour les modèles standard. Les produits personnalisés peuvent varier.
Comment les produits sont-ils tarifés ? Des réductions ?
Prix compétitifs avec des réductions pour les commandes en gros ou les partenaires à long terme.
Quelle est la garantie de vos produits ? Et le service après-vente ?
Garantie de 24 mois après l'expédition. Le service après-vente répond dans les 24 heures, avec des instructions réseau PC à distance disponibles.
