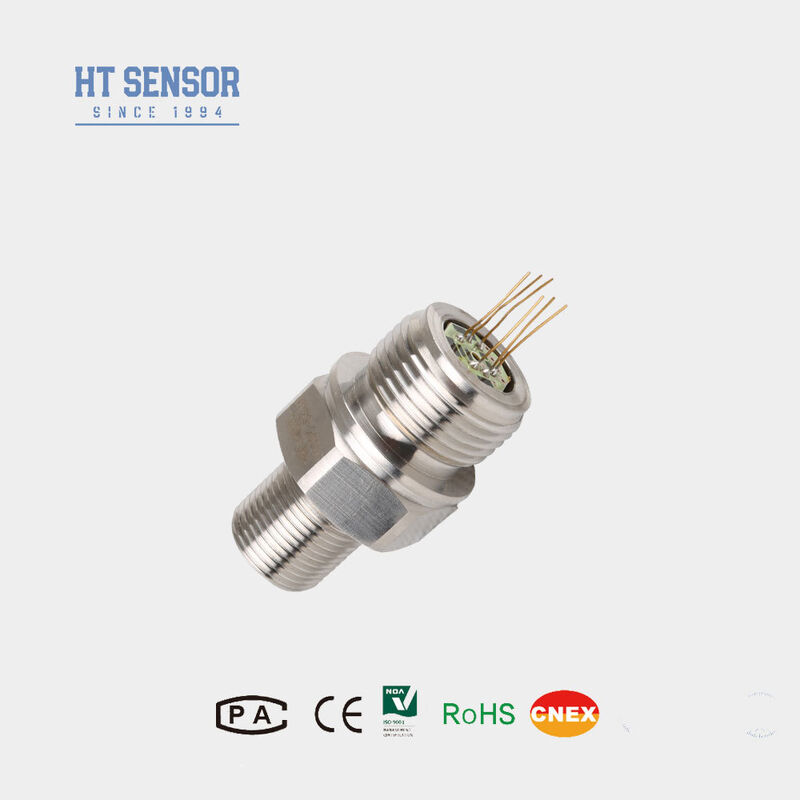

10VDC Mini G1/4 à fil Capteur de pression liquide Transducteur Capteur de niveau
Product Details
| Numéro de modèle.: | HT30V | Signal de sortie: | Type analogique |
|---|---|---|---|
| Matériel: | Acier inoxydable | Type de filetage: | Personnalisé |
| Type de câblage: | À quatre fils | Milieu de mesure: | Gaz et liquide |
| Indice IP: | IP65 | Alimentation: | 5 à 10 VDC |
| Sortir: | 10 mv/v | Plage de pression: | Pour les appareils de traitement des gaz: |
| Impédance d'entrée: | 4KΩ~20KΩ | Impédance de sortie: | 2,5kΩ ~ 6kΩ |
| Température de fonctionnement: | -20 à 80 °C | Température de stockage: | -40~125ºC |
| Poids: | ~63g | ||
| Mettre en évidence |
10VDC mini G1/4 capteur de pression du liquide,Transducteur de niveau de fil G1/4,mini capteur de pression liquide avec garantie |
||
Product Description
- Circuits à couche épaisse pour la compensation de température et la correction du décalage zéro
- Haute fiabilité et excellente stabilité
- Alimentation à tension constante avec sortie standard
- Mesure de la pression des gaz et liquides non corrosifs avec compatibilité acier inoxydable 316L
- Systèmes de contrôle de processus pour la surveillance et le contrôle de la pression
- Systèmes de réfrigération et compresseurs d'air pour la mesure de la pression
- Alimentation : ≤10 VDC
- Sortie de tension en mode commun : 50 % de l'entrée (typique)
- Impédance d'entrée : 4 KΩ~20 KΩ
- Impédance de sortie : 2,5 KΩ~6 KΩ

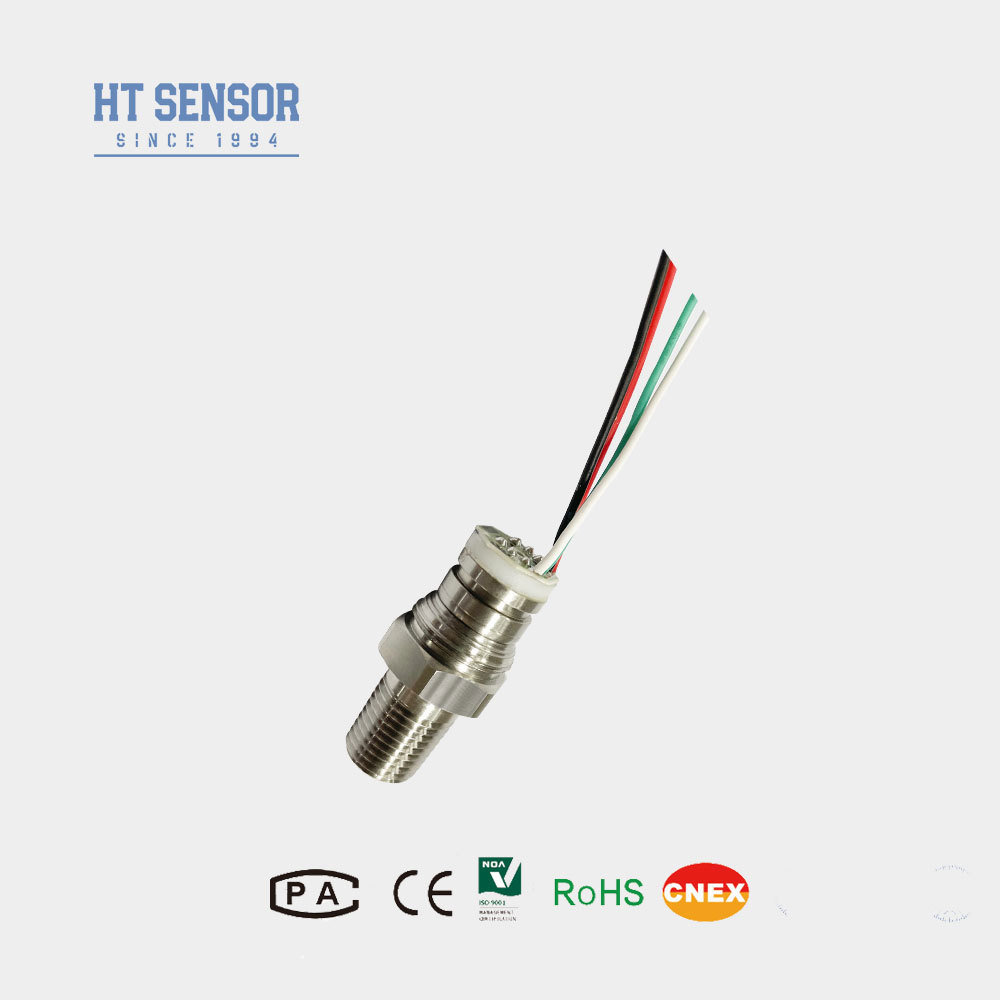

- Connexion électrique : fil haute température de 100 mm, câble ruban
| Plage de mesure | Jauge (G) | 10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 1000 KPa, 2000 Kpa | |
|---|---|---|---|
| Absolu (A) | 100 KPaA, 200 KPaA, 350 KPaA, 700 KPaA, 1000 KPaA, 2000 KPaA | ||
| Scellé (S) | 3500 KPaS, 7 MPaS, 10 MPaS, 20 MPaS | ||
| Paramètre | Typ. | Max. | Unité |
| Non-linéarité | ±0,15 | ±0,3 | % F.S |
| Répétabilité | 0,05 | 0,1 | % F.S |
| Hystérésis | 0,05 | 0,1 | % F.S |
| Sortie de décalage zéro | 0±1 | 0±2 | mV |
| Sortie pleine échelle (≤20 KPa) | 50±1 | 50±2 | mV |
| Sortie pleine échelle (≥35 kPa) | 100±1 | 100±2 | mV |
| Dérive de température du décalage zéro (≤20 KPa) | ±1 | ±2,5 | % F.S |
| Dérive de température du décalage zéro (≥35 kPa) | ±0,8 | ±1,5 | % F.S |
| Dérive de température pleine échelle (≤20 KPa) | ±1 | ±2 | % F.S |
| Dérive de température pleine échelle (≥35 kPa) | ±0,8 | ±1,5 | % F.S |
| Température compensée (≤20 KPa) | 0~50 | ºC | |
| Température compensée (≥35 kPa) | 0~70 | ºC | |
| Température de fonctionnement | -20~80 | ºC | |
| Température de stockage | -40~125 | ºC | |
| Surcharge admissible | Prendre la valeur la plus petite entre 3 fois la pleine échelle ou 120 MPa | ||
| Pression d'éclatement | 5X la pleine échelle | ||
| Stabilité à long terme | 0,2 % | F.S/An | |
| Matériau de la membrane | 316L | ||
| Résistance d'isolement | ≥200 MΩ 100 VDC | ||
| Vibration | Aucun changement dans des conditions de 10 gRMS, 20 Hz à 2000 Hz | ||
| Choc | 100 g, 11 ms | ||
| Temps de réponse | ≤1 ms | ||
| Joint torique | Caoutchouc nitrile ou caoutchouc fluoré | ||
| Fluide de remplissage | Huile de silicone | ||
| Poids | ~63 g | ||
- Assurer un ajustement correct entre la taille du noyau et le boîtier de l'émetteur pour l'étanchéité requise
- Aligner le boîtier verticalement et appliquer une pression uniforme pendant l'assemblage pour éviter tout dommage
- Fournir des instructions spéciales si le milieu mesuré est incompatible avec les matériaux 316L
- Éviter d'appuyer sur la membrane du capteur avec les mains ou des objets pointus
- Garder l'orifice de pression manométrique ouvert à l'atmosphère et empêcher l'entrée de contaminants
- Se référer à l'étiquette du cœur réel pour les configurations des broches
- Quelles sont les caractéristiques de vos transmetteurs de capteurs de pression ?
- Haute précision, durabilité et excellentes performances. Personnalisation disponible.
- Puis-je personnaliser des spécifications spéciales ?
- Oui, nos ingénieurs peuvent adapter les produits pour répondre à des besoins spécifiques. Nous fournissons un service OEM et ODM.
- Quelle est votre capacité de production ?
- Nos installations de fabrication peuvent produire jusqu'à 30 000 transmetteurs de capteurs de pression par mois, nous sommes donc parfaitement capables de répondre aux besoins des commandes à grande échelle. Cependant, il est conseillé de contacter notre équipe commerciale à l'avance pour assurer une production et une planification de livraison en douceur.
- Quelle est la période de livraison typique ?
- 5 à 8 jours ouvrables pour les modèles standard. Les produits personnalisés peuvent varier.
- Comment les produits sont-ils tarifés ? Des réductions ?
- Prix compétitifs avec des réductions pour les commandes en gros ou les partenaires à long terme.
- Quelle est la garantie de vos produits ? Et le service après-vente ?
- Notre garantie est de 24 mois après l'expédition, et notre équipe après-vente répondra à vos questions dans les 24 heures. Des instructions à distance via le réseau PC sont toujours disponibles.
Product Highlights
Mini capteur de pression HT30V avec alimentation 10VDC. Mesure la pression gaz/liquide (0-10 kPa ~ 20 MPa). Présente une stabilité élevée, un indice IP65, de l'acier inoxydable 316L et des options de filetage personnalisées. Idéal pour le contrôle des processus industriels, la réfrigération et les compresseurs d'air.
