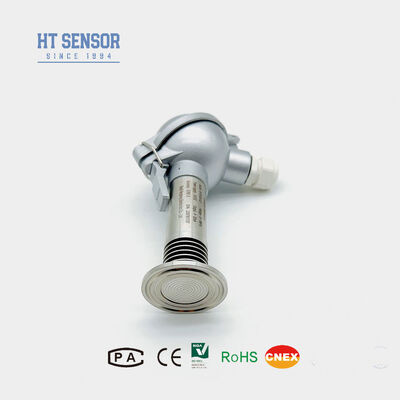

Transmetteur de pression à haute température BP93420-IQT avec capteur de pression de diaphragme

High Temperature BP93420-IQT Pressure Transmitter With Flush Diaphragm Flush Diaphragm Pressure Sensor
High Temperature BP93420-IQT Pressure Transmitter With Flush Diaphragm Flush Diaphragm Pressure Sensor High Temperature BP93420-IQT Pressure Transmitter With Flush Diaphragm Flush Diaphragm Pressure Sensor
Informations de base
Lieu d'origine: Shaanxi, Chine
Nom de marque: HT SENSOR
Certification: ISO9001
Numéro de modèle: BP93420-IQT
Quantité de commande min: 1
Prix: 45
meilleur prix Contactez
Détail Infomation
Numéro de modèle.: BP93420-IQT Milieu de mesure: Collage liquide pour boissons, etc.
Grade de précision: 0,5% Plage de pression: - 100 Kpa... 0 Kpa ~ 35 Kpa... Je suis désolé.3.5 MPa
Indice IP: IP65 Type de pression: Pression de mesure, pression absolue, pression scellée
Capacité de surcharge: ≤ 1,5 fois de la plage nominale Répétabilité: ≤0.1%FS
Stabilité à long terme: ± 0,1% FS / an (typique) ± 0,2% FS / an (maximum) Température de fonctionnement: -20ºC ~ 80ºC
Température de stockage: -40ºC ~ 120ºC Poids: ~0,5 kg
Mettre en évidence:

Transmetteur à haute température sous pression

,

Capteur de pression du diaphragme

,

Capteur de pression en silicium BP93420-IQT

Description de produit

Transmetteur de pression haute température BP93420-IQT avec membrane affleurante
Le transmetteur de pression BP93420-IQT utilise la technologie de noyau rempli d'huile d'isolation de résistance à la pression en silicium de la série HT comme élément de mesure du signal. Dotée d'une membrane affleurante entièrement métallique directement soudée au raccord process, cette conception garantit des connexions précises entre l'interface process et la membrane de mesure. Le produit est soumis à des tests rigoureux pour offrir des performances stables et fiables tout en empêchant efficacement le blocage des trous de pression dû aux médias cristallisants.
Caractéristiques du produit
  • Large plage de mesure avec diverses options d'interface de pression
  • Diverses configurations de signaux de sortie
  • Étalonnage réglable du zéro et de la pleine échelle
  • Haute précision avec plusieurs connexions de processus stériles
Applications
  • Mesure de gaz et liquides non corrosifs compatibles avec les matériaux 316L
  • Industries médicales, biopharmaceutiques et de l'hygiène alimentaire pour le traitement stérile
  • Industries papetières et chimiques, surveillance du niveau des eaux usées et mesures de la pression des canettes de boissons
  • Systèmes de commande hydrauliques et pneumatiques
Paramètres de performances
Plage de mesure -100kPa…0kPa ~ 35kPa…3,5MPa
Type de pression Pression relative, pression absolue, pression scellée
Surcharge ≤ 1,5 fois la plage nominale
Précision à 25ºC ±0,25 % (typique) ±0,5 % (maximum)
Répétabilité ≤0,1 % PE
Hystérèse ≤0,1 % PE
Stabilité à long terme ±0,1 %FS/an (typique) ±0,2 %FS/an (maximum)
Dérive de température du point zéro ±0,02%FS/ºC(≤100KPa) ±0,01%FS/ºC(>100KPa)
Dérive de température à pleine échelle ±0,02%FS/ºC(≤100KPa) ±0,01%FS/ºC(>100KPa)
Réponse en fréquence 2,4 kHz
Température de compensation 0-70ºC(≤10mpa, personnalisable)
Température de fonctionnement -20ºC~80ºC
Température de stockage -40ºC~120ºC
Vibration 10 g, 55 Hz ~ 2 kHz
Matériau du boîtier 304 316L
Matériau du diaphragme 316L
Résistance d'isolation 100 MΩ 100 V CC
Indice antidéflagrant Ex ia IIC T6 Ga
Indice de protection IP65
Poids ~0,5kg
Spécifications du signal de sortie
Signal de sortie Tension d'alimentation Type de sortie
4 ~ 20 mA 12 ~ 30 V CC 2/3/4 fils
0~10/20 mA   3 fils
0/1~5V
0/1~10V
0,5 ~ 4,5 V		 5 V CC
Protocole de communication RS485 3,6 ~ 30 V/Batterie 4 fils

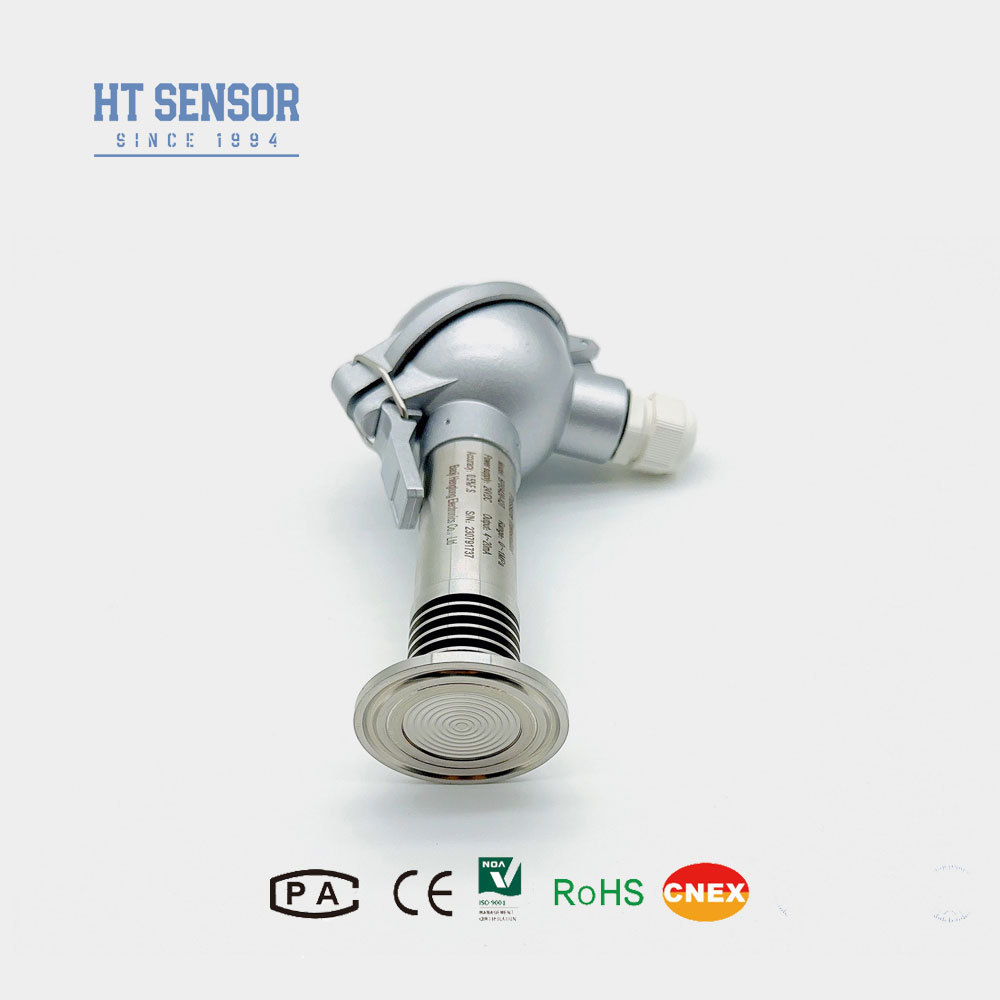

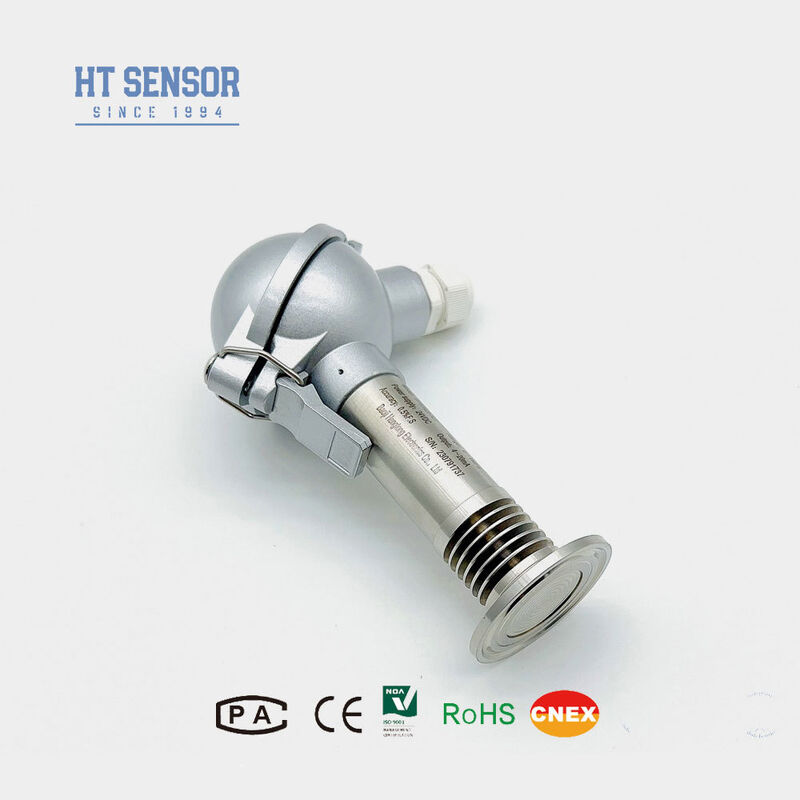

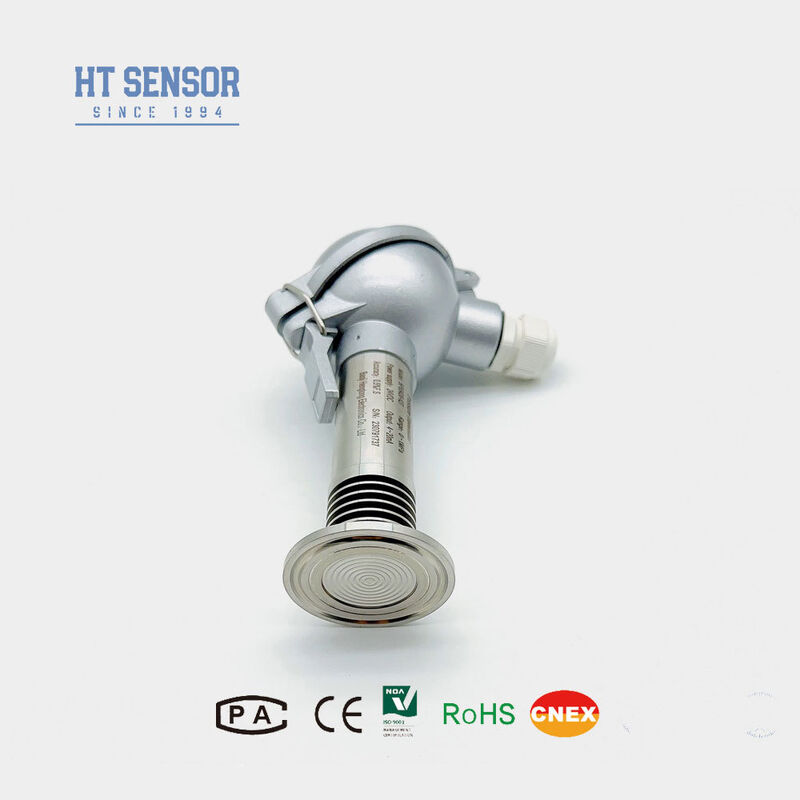

Transmetteur de pression à haute température BP93420-IQT avec capteur de pression de diaphragme 0 Transmetteur de pression à haute température BP93420-IQT avec capteur de pression de diaphragme 1 Transmetteur de pression à haute température BP93420-IQT avec capteur de pression de diaphragme 2 Transmetteur de pression à haute température BP93420-IQT avec capteur de pression de diaphragme 3
Conseils de commande
  • S'assurer que le milieu mesuré est compatible avec les matériaux de contact du produit
  • Les modèles antidéflagrants n'incluent pas de têtes d'affichage numérique
  • Les émetteurs avec écran LCD ou LED nécessitent une alimentation ≥20VDC
  • Installez des dispositifs de protection contre la foudre et assurez une mise à la terre appropriée pour un fonctionnement fiable
  • Pour des températures de fonctionnement inférieures à -20 ºC, sélectionnez des joints toriques EPDM
  • La longueur du câble par défaut est de 1,5 m (matériau polyéthylène).
  • Spécifier des exigences particulières en matière de vibrations, d'impacts ou d'interférences électromagnétiques
Guide de commande
BP93420XX Transmetteur de pression
Codes de construction généraux
BI Transmetteur de pression générale
IX Transmetteur de pression d'affichage
IE Transmetteur de pression d'aviation résistant aux chocs
IIC/III Transmetteur de pression industriel général/affichage
SI Transmetteur de pression résistant à l'humidité
IIE/IIIE Transmetteur de pression général/affichage
DANS Transmetteur de pression dédié à la climatisation
CI Transmetteur de pression haute température
QI1/QI2 Transmetteur de pression à grand diaphragme/haute température
Plage de mesure
-100kPa…0kPa ~ 35kPa…3,5MPa
(0-X)Kpa ou MPa | X : plage de mesure réelle
Codes d'alimentation
D1 24 V CC
D2 5 V CC
D3 Autre
Codes de signaux de sortie
S1 4 ~ 20 mADC
S2 1 ~ 5 V CC
S3 0 ~ 5 V CC
S4 0 ~ 10 mADC
S5 0 ~ 20 mADC
S6 0 ~ 10 V CC
S7 0,5 ~ 4,5 V CC
Codes de connexion de pression
J1 M20 × 1,5
J2 G1/2
J3 G1/4
J4 7/16-20UNF
J5 Autre
Codes de connexion électrique
B1 Hirschmann
B2 Prise PG7
B3 Sortie de câble scellée
B4 2088 Boîtier Industriel
B5 Boîtier industriel 2088 avec affichage
B6 Autre
Codes des types de pression
G Pression manométrique
UN Pression absolue
S Pression de référence scellée

Foire aux questions
  • Quelles sont les caractéristiques de vos transmetteurs de capteurs de pression ?
  • Haute précision, durabilité et excellentes performances. Personnalisation disponible.
  • Puis-je personnaliser des spécifications spéciales ?
  • Oui, nos ingénieurs peuvent adapter les produits pour répondre à des besoins spécifiques. Nous fournissons des services OEM et ODM.
  • Quelle est votre capacité de production ?
  • Nos installations de fabrication peuvent produire jusqu'à 30 000 transmetteurs de capteurs de pression par mois, capables de répondre à des commandes à grande échelle. Contactez notre équipe commerciale à l’avance pour la planification de la production et de la livraison.
  • Quel est le délai de livraison habituel ?
  • 5 à 8 jours ouvrables pour les modèles standards. Les produits personnalisés peuvent varier.
  • Comment sont fixés les prix des produits ? Des réductions ?
  • Prix ​​compétitifs avec réductions pour les commandes groupées ou les partenaires à long terme.
  • Quelle est la garantie de vos produits ? Et le service après-vente ?
  • Garantie 24 mois après expédition. Notre équipe après-vente répond dans les 24 heures, avec une assistance réseau PC à distance disponible.
