Capteur de pression piézoélectrique en silicium alimenté en 10VDC de 19 mm pour capteur d'air et de liquide

Informations de base

Certification:	RoHS

Quantité de commande min:	5
Prix:	10

meilleur prix Contactez

Détail Infomation

Numéro de modèle.:	HT19V	Signal de sortie:	Type analogique
Processus de production:	Intégration	Matériel:	Acier inoxydable
Type de câblage:	À quatre fils	Milieu de mesure:	Gaz et liquide
Indice IP:	IP65	Courant d'alimentation:	1,5 mA
Temps de compensation.:	0 à 70 °C	Type de pression:	Le G/A/S
Sortir:	MV	Diamètre:	19 mm
Alimentation:	≤10 VCC	Impédance d'entrée:	4KΩ~20KΩ
Impédance de sortie:	2,5kΩ ~ 6kΩ
Mettre en évidence:	Capteur de pression au silicium de 19 mm , Capteur piézoélectrique alimenté en 10VDC , Capteur de pression pour air et liquide

Description de produit

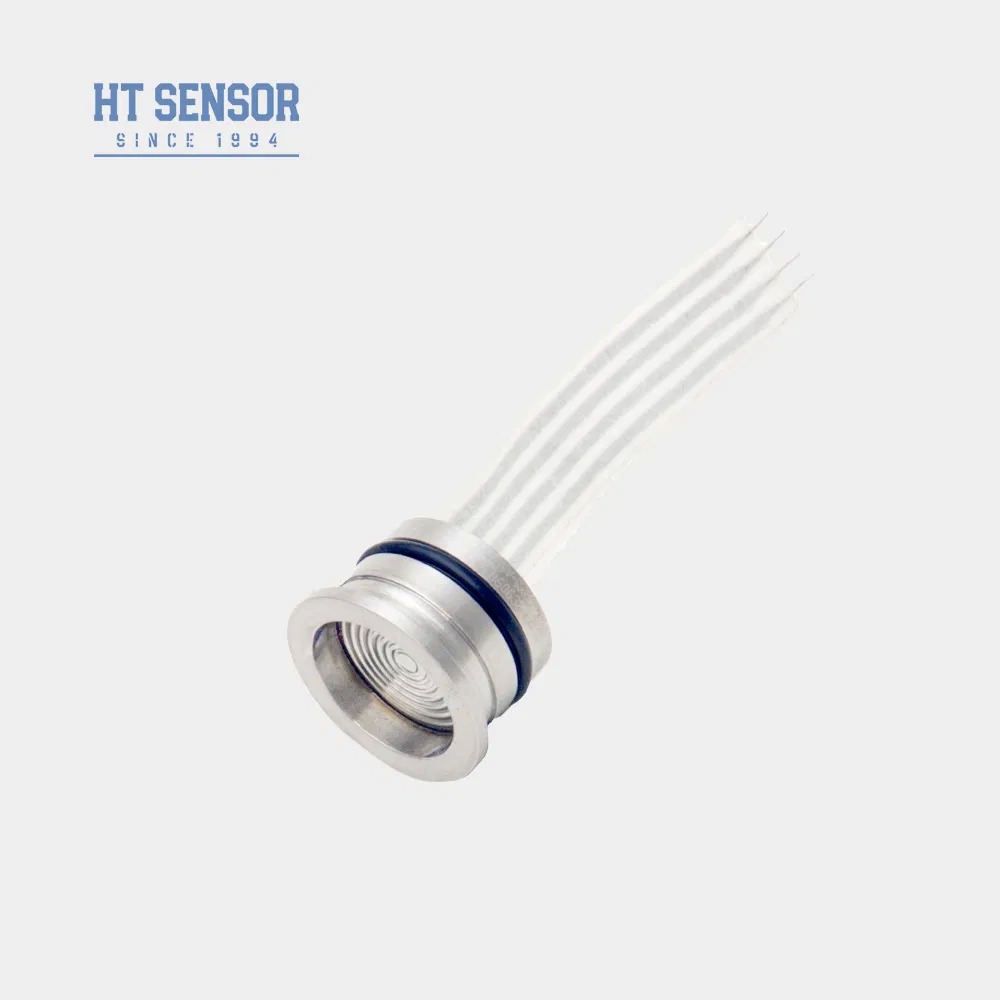

HT19V Capteur de pression piézoresistif au silicium

Le HT19V est un capteur de pression piézorésistif en silicium de 19 mm alimenté à 10 VDC conçu pour la mesure précise de la pression de l'air et du liquide dans les applications industrielles.

Caractéristiques du produit

Circuits à film épais pour la compensation de température et la correction de décalage zéro
Haute fiabilité et excellente stabilité
Énergie à tension constante avec sortie standard

Applications

Mesure de la pression des gaz et des liquides non corrosifs avec compatibilité en acier inoxydable 316L
Systèmes de contrôle de processus pour la surveillance et le contrôle de la pression
Systèmes de réfrigération et compresseurs d'air pour mesure de pression

Performance électrique

L'alimentation électrique: ≤ 10 VDC
Voltage de sortie en mode commun: 50% de l'entrée (typique)
Impédance d'entrée: 4KΩ~20KΩ
Impédance de sortie: 2,5 KΩ~6 KΩ
Connexion électrique: fil à haute température de 100 mm, câble à ruban

Paramètres de performance

Plage de mesure	Le débit d'air doit être supérieur ou égal à:
	Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage.
	Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage qui permet de vérifier la qualité de l'échantillon.

Paramètre	Le type	Je suis désolé.	Unité
Non-linéarité	± 0.15	± 0.3	% F.S.
Répétabilité	0.05	0.1	% F.S.
Hystérésis	0.05	0.1	% F.S.
Débit de compensation nul	0 ± 1	0 ± 2	MV
Résultats à pleine échelle (≤ 20 KPa)	50 ± 1	50 ± 2	MV
Résultats à pleine échelle (≥ 35 kPa)	100 ± 1	100 ± 2	MV
Température de décalage nulle (≤ 20 KPa)	± 1	± 25	% F.S.
Température de décalage nulle. Drift (≥ 35 kPa)	± 0.8	± 15	% F.S.
Déviation de température à pleine échelle (≤ 20 KPa)	± 1	±2	% F.S.
Déviation de température à pleine échelle (≥ 35 kPa)	± 0.8	± 15	% F.S.
Température compensée (≤ 20 KPa)	0 à 50		oC
Température compensée (≥ 35 kPa)	0 à 70		oC
Température de fonctionnement	- 20 à 80		oC
Température de stockage	-40 à 125		oC
Surcharge admissible	Prenez la plus petite valeur entre 3 fois l'échelle complète ou 120MPa
Pression de rupture	5 fois la taille totale
Stabilité à long terme	0.2 % F.S. par an
Matériau du diaphragme	autres
Résistance à l'isolation	Pour les appareils à courant alternatif
Vibration	Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz
Le choc	100 g, 11 secondes
Temps de réponse	≤ 1 ms
Sceau de l'anneau O	Déchets d'acier ou d'acier
Remplissage du milieu	Huile de silicium
Le poids	~ 28 g

Paramètres testés dans les conditions suivantes: 10V @ 25oC

Construction du schéma

Le débit d'électricité doit être supérieur à:

≥ 3,5 MPaS et < 40 MPaS

≥ 40 MPaS

Connexion électrique et compensation

Exemples de sélection

Conseils pour commander

Assurer un ajustement approprié entre la taille du noyau et le boîtier de l'émetteur pour l'étanchéité requise
Aligner le boîtier verticalement et appliquer une pression uniforme pendant l'assemblage pour éviter d'endommager la plaque de compensation
Fournir des instructions spéciales lors de la commande si le support mesuré n'est pas compatible avec le matériau de diaphragme 316L
Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter les dommages
Gardez le port de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur ou de matières corrosives
Étiquette du noyau réel de référence pour tout changement de plomb d'épingle

Questions fréquemment posées

Quelles sont les caractéristiques de vos capteurs de pression?

Haute précision, durabilité et excellentes performances.

Je peux personnaliser les spécifications?

Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques.

Quelle est votre capacité de production?

Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, capables de répondre aux commandes à grande échelle.Contactez notre équipe de vente à l'avance pour la production et la livraison.

Quel est le délai de livraison typique?

5 à 8 jours ouvrables pour les modèles standard, les produits personnalisés peuvent varier.

Les prix des produits?

Des prix compétitifs avec des réductions pour les commandes en vrac ou les partenaires à long terme.

Quelle est la garantie de vos produits?

24 mois de garantie après expédition. Le service après-vente répond dans les 24 heures avec un support réseau PC à distance disponible.
