Aperçu > Produits> Capteur de pression de silicium> HT-IQ 50,4 mm Grand diaphragme Capteur de pression piézoresistif au silicium Introduction Capteur de décharge

HT-IQ 50,4 mm Grand diaphragme Capteur de pression piézoresistif au silicium Introduction Capteur de décharge

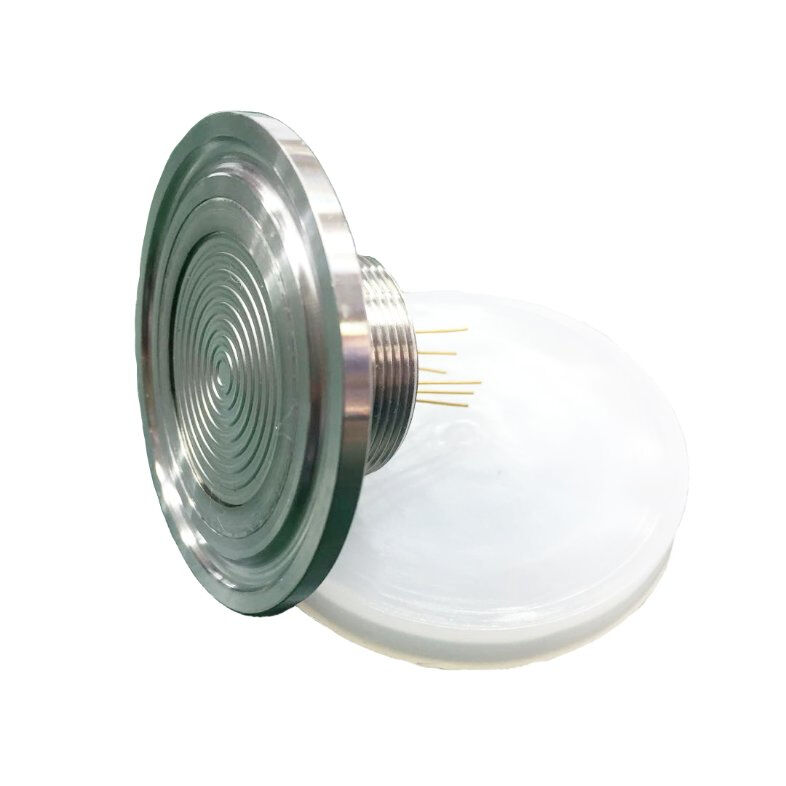

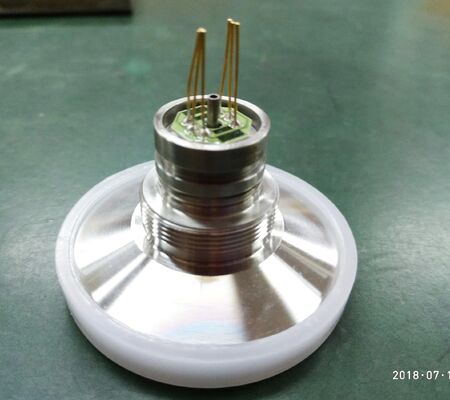

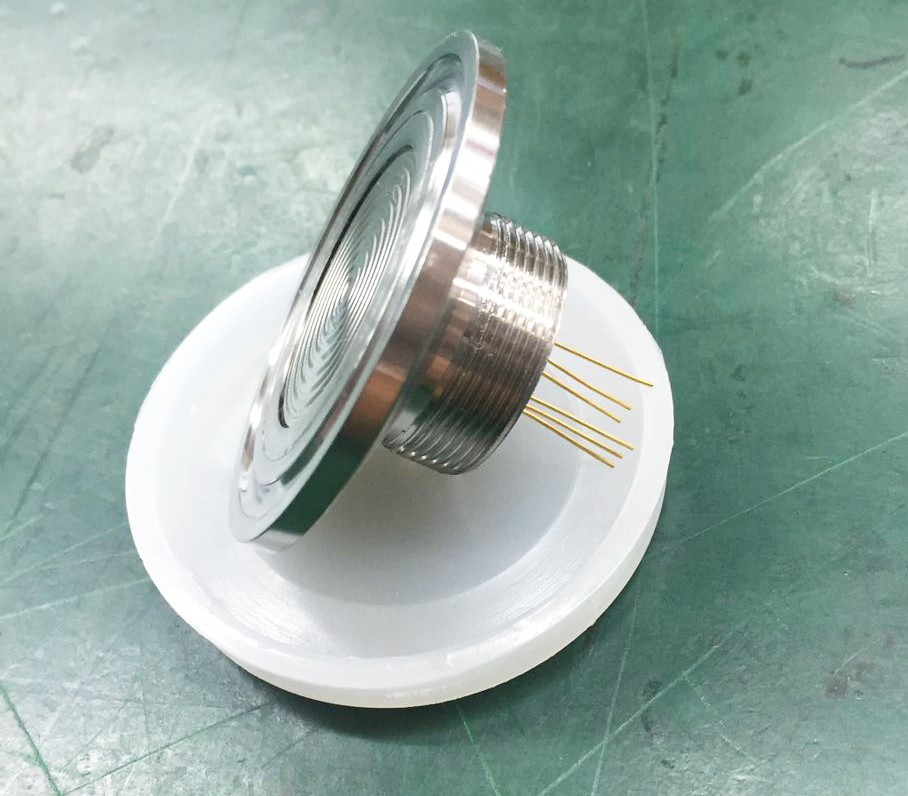

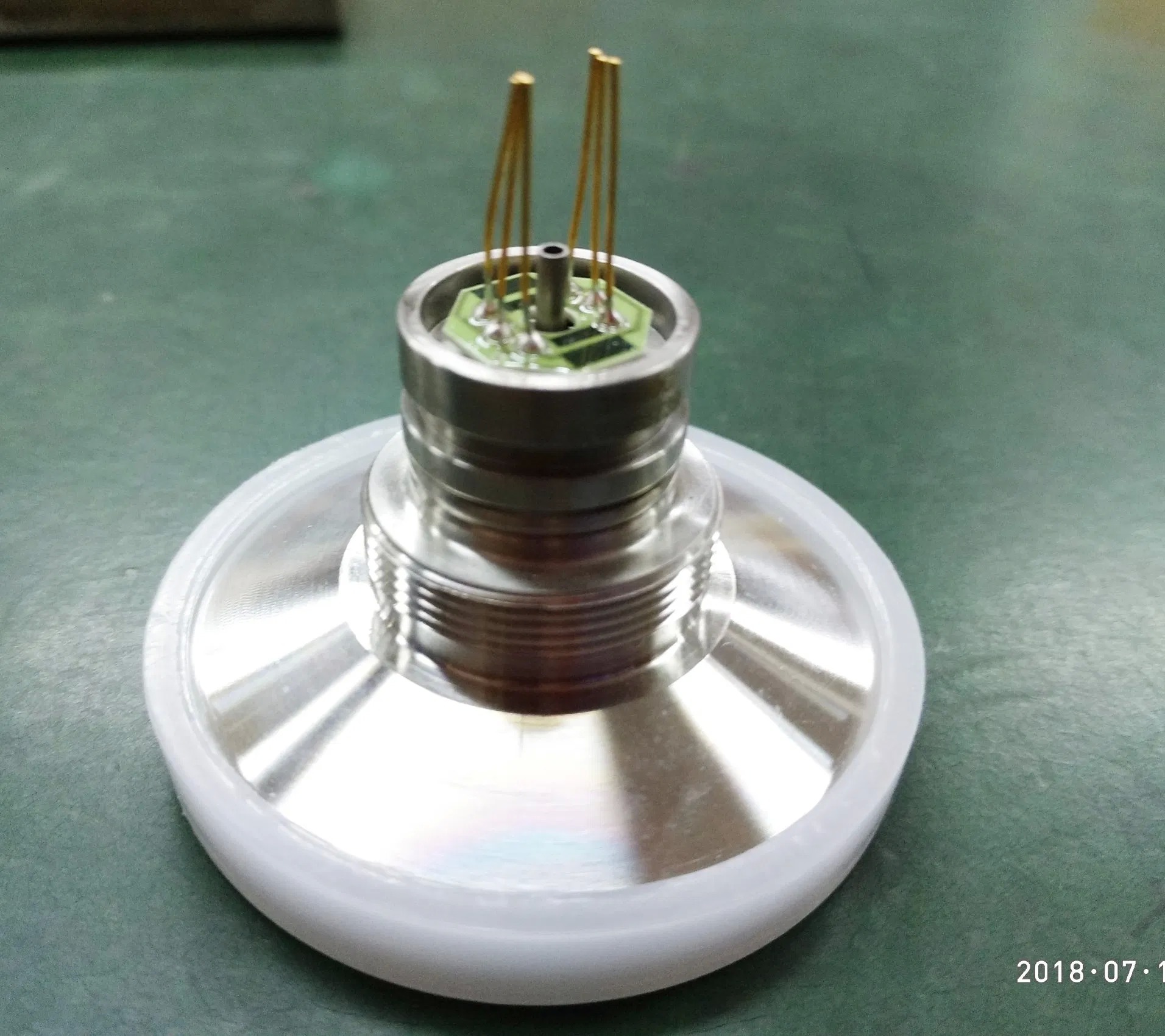

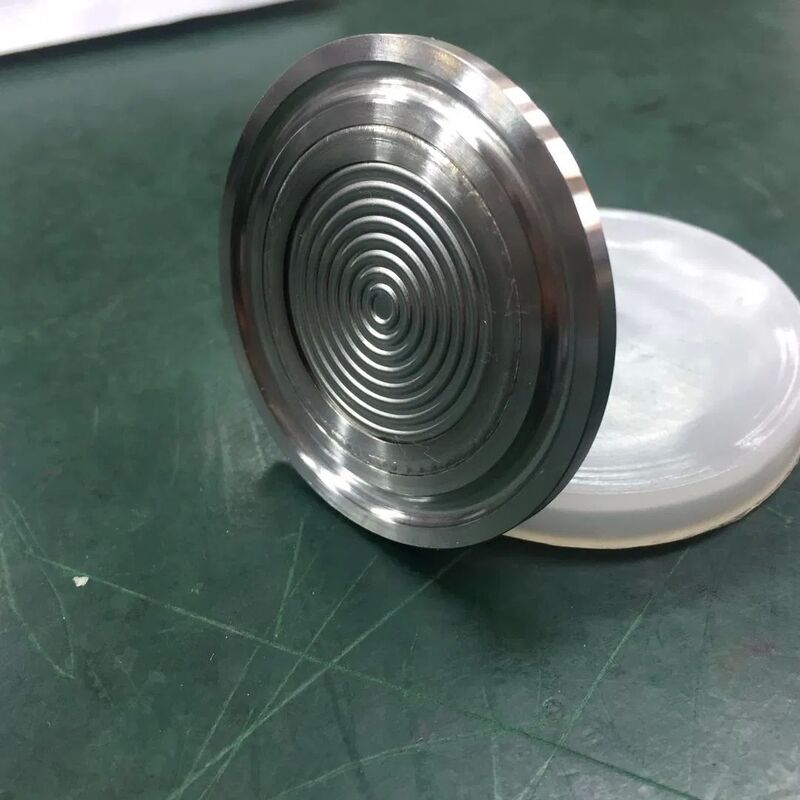

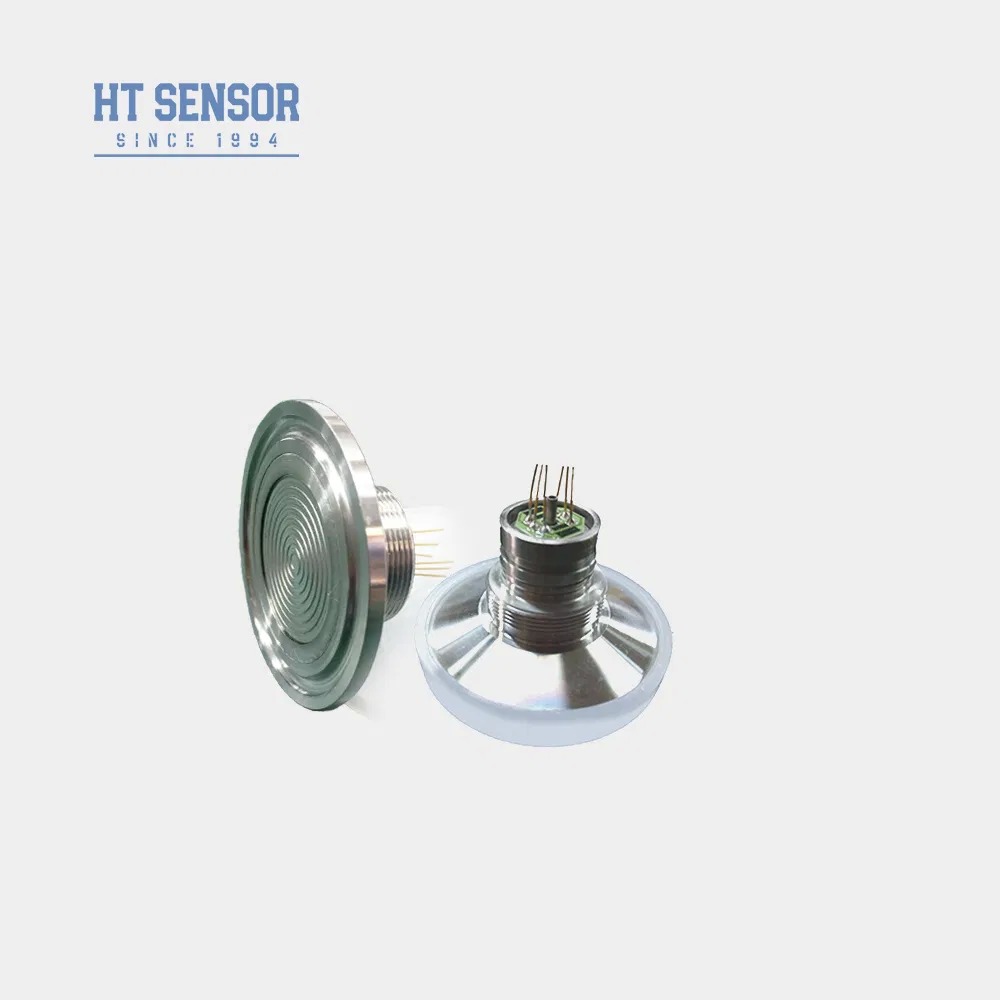

HT-IQ 50.4mm Big Diaphragm Silicon Piezoresistive Pressure Sensor Introduction Flush Sensor Core
HT-IQ 50.4mm Big Diaphragm Silicon Piezoresistive Pressure Sensor Introduction Flush Sensor Core HT-IQ 50.4mm Big Diaphragm Silicon Piezoresistive Pressure Sensor Introduction Flush Sensor Core HT-IQ 50.4mm Big Diaphragm Silicon Piezoresistive Pressure Sensor Introduction Flush Sensor Core HT-IQ 50.4mm Big Diaphragm Silicon Piezoresistive Pressure Sensor Introduction Flush Sensor Core HT-IQ 50.4mm Big Diaphragm Silicon Piezoresistive Pressure Sensor Introduction Flush Sensor Core
Informations de base
Certification: RoHS
Quantité de commande min: 100
Prix: 36
meilleur prix Contactez
Détail Infomation
Signal de sortie: Type analogique Processus de production: Intégration
Matériel: Acier inoxydable Type de câblage: À quatre fils
Indice IP: IP65 Pouvoir: 1,5 mA
Connexion: Broches Kovar plaquées or ou FIL 100mm Taille du fil: 1.5 "
Taille de diaphragme: 50.4 mm Impédance d'entrée: 2,5kΩ ~ 6kΩ
Impédance de sortie: 2,5kΩ ~ 6kΩ Température de fonctionnement: -20~80°c
Température de stockage: -40~125°c Diaphragme: 316L
Poids: ~150g
Mettre en évidence:

50.4mm grand détecteur de pression du diaphragme

,

un capteur de décharge piézorésistif en silicium

,

high performance silicon pressure sensor

Description de produit

HT-IQ 50,4 mm Capteur de pression piézorésistif au silicium à grand diaphragme
Le HT-IQ est un capteur de pression à diaphragme à décharge doté d'une puce de silicium diffus très stable.La pression est transmise à la puce sensible à travers un diaphragme en acier inoxydable et de l'huile de silicium scelléeLa structure de diaphragme plat de ce produit offre un nettoyage facile et une fiabilité élevée, ce qui le rend idéal pour les aliments, les boissons, les produits de consommation, les produits de consommation et les produits de consommation.produits pharmaceutiques, et les applications d'hygiène.
HT-IQ 50,4 mm Grand diaphragme Capteur de pression piézoresistif au silicium Introduction Capteur de décharge 0HT-IQ 50,4 mm Grand diaphragme Capteur de pression piézoresistif au silicium Introduction Capteur de décharge 1HT-IQ 50,4 mm Grand diaphragme Capteur de pression piézoresistif au silicium Introduction Capteur de décharge 2
Caractéristiques du produit
  • Technologie avancée avec boîtier en acier inoxydable 316L et matériaux de diaphragme haut de gamme, y compris le titane et le Hastelloy
  • Circuits à film épais pour une compensation de température précise et une correction du point zéro
  • Exceptionnelle fiabilité, répétabilité et stabilité
  • Structure de diaphragme à chasse d'eau pour un nettoyage et une maintenance faciles
Applications
  • Mesure de la pression des gaz et des liquides non corrosifs avec compatibilité en acier inoxydable 316L
  • Industrie de transformation des aliments et des boissons
  • Systèmes de contrôle de processus industriels
  • Fabrication et transformation pharmaceutiques
Performance électrique
  • L'alimentation électrique: ≤ 2 mA de courant continu (type 1,5 mA de courant continu)
  • Impédance d'entrée: 2,5 KΩ~6 KΩ
  • Impédance de sortie: 2,5 KΩ~6 KΩ
  • Connexion électrique: broches Kovar plaquées en or ou câbles à haute température de 100 mm
Paramètres de performance
Plage de mesureÉpaisseur (G)Les mesures suivantes doivent être appliquées:
 Absolute (A)Les mesures suivantes doivent être appliquées:
 SélectionnéPour les appareils à combustion
ParamètreLe typeJe suis désolé.Unité
Non-linéarité± 0.15± 0.3% F.S.
Répétabilité0.050.1% F.S.
Hystérésis0.050.1% F.S.
Débit de compensation nul0 ± 10 ± 2MV
Résultats à pleine échelle (≤ 20 KPa)50 ± 1050 ± 30MV
Résultats à pleine échelle (≥ 35 kPa)100 ± 10100 ± 30MV
Température de décalage nulle (≤ 20 KPa)± 1±2% F.S.
Température de décalage nulle. Drift (≥ 35 kPa)± 0.5± 1% F.S.
Déviation de température à pleine échelle (≤ 20 KPa)± 1±2% F.S.
Déviation de température à pleine échelle (≥ 35 kPa)± 0.5± 1% F.S.
Température compensée (≤ 20 KPa)0 à 50 oC
Température compensée (≥ 35 kPa)0 à 70 oC
Température de fonctionnement-20 à 80 oC
Température de stockage-40 à 125 oC
Surcharge admissiblePrenez la plus petite valeur entre 3 fois l'échelle complète ou 120MPa
Pression de rupture5 fois la taille totale
Stabilité à long terme0.2 % F.S. par an
Matériau du diaphragmeautres
Résistance à l'isolationPour les appareils à courant alternatif
VibrationAucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz
Le choc100 g, 11 secondes
Temps de réponse≤ 1 ms
Sceau de l'anneau ODéchets d'acier ou d'acier
Remplissage du milieuHuile de silicium
Le poids~ 150 g
Les paramètres sont testés dans les conditions suivantes: 1,5 mA @ 25°C
Construction du schéma
HT-IQ 50,4 mm Grand diaphragme Capteur de pression piézoresistif au silicium Introduction Capteur de décharge 3
Connexion électrique et compensation
HT-IQ 50,4 mm Grand diaphragme Capteur de pression piézoresistif au silicium Introduction Capteur de décharge 4
Exemples de sélection
HT-IQ 50,4 mm Grand diaphragme Capteur de pression piézoresistif au silicium Introduction Capteur de décharge 5
Conseils pour commander
  • Assurer un ajustement adéquat entre la taille du noyau et le boîtier de l'émetteur pendant l'assemblage afin d'obtenir l'étanchéité requise
  • Pendant l'assemblage du boîtier, maintenir l'alignement vertical et appliquer une pression uniforme pour éviter le blocage ou endommager la plaque de compensation
  • Si le support de mesure n'est pas compatible avec le diaphragme central et le matériau de l'enceinte (316L), fournir des instructions spéciales lors de la commande
  • Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter les dommages dus à la déformation ou au perçage
  • Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives
  • Consultez l'étiquette sur le noyau réel pour toute modification de la configuration du plomb de broche
Questions fréquemment posées
Quelles sont les caractéristiques de vos capteurs de pression?
Haute précision, durabilité et excellentes performances.
Je peux personnaliser les spécifications?
Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques.
Quelle est votre capacité de production?
Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, capables de répondre aux commandes à grande échelle.Contactez notre équipe de vente à l'avance pour la production et la livraison.
Quel est le délai de livraison typique?
5 à 8 jours ouvrables pour les modèles standard, les produits personnalisés peuvent varier.
Les prix des produits?
Des prix compétitifs avec des réductions disponibles pour les commandes en vrac ou les partenaires à long terme.
Quelle est la garantie de vos produits?
24 mois de garantie après expédition. Le service après-vente répond dans les 24 heures, avec une instruction réseau PC à distance disponible.
