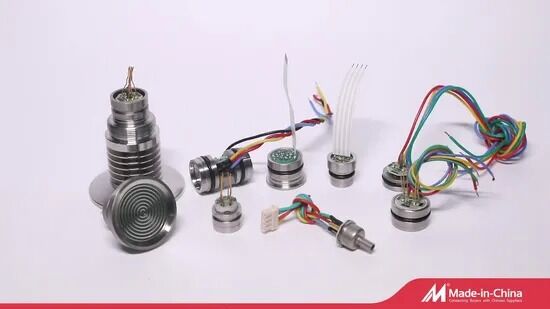

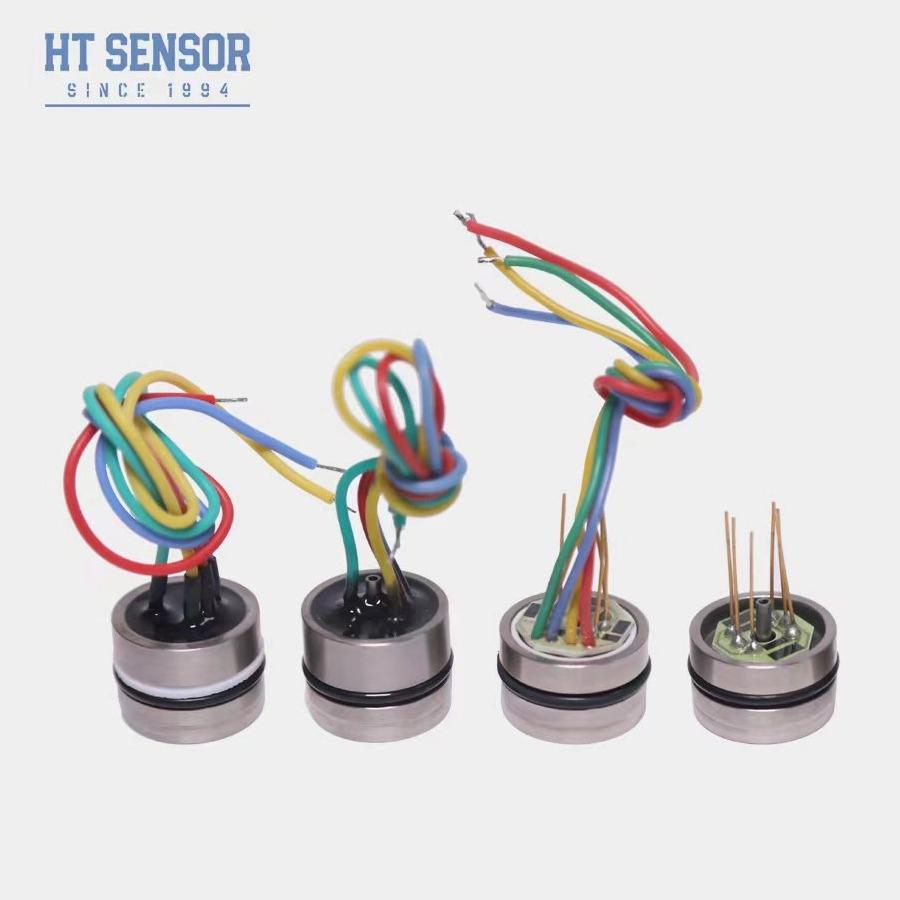

Capteur de pression à membrane affleurante HT24 avec puce de capteur en silicium diffusé hautement stable
Aperçu du produit
Le capteur de pression piézorésistif en silicium HT24 est doté d'une conception à membrane affleurante avec une puce en silicium diffusé hautement stable. La pression est transmise à la puce sensible par une membrane en acier inoxydable et de l'huile de silicone scellée, garantissant que la puce sensible n'entre jamais directement en contact avec le milieu mesuré. Cette structure à membrane plate facilite le nettoyage et offre une grande fiabilité, ce qui la rend idéale pour les applications alimentaires, de boissons, pharmaceutiques et d'hygiène.
Principales caractéristiques
- Technologie de pointe avec un boîtier en acier inoxydable 316L et des matériaux de membrane de qualité supérieure, notamment le titane et l'Hastelloy
- Circuits à couche épaisse pour une compensation précise de la température et une correction du point zéro
- Fiabilité, répétabilité et stabilité exceptionnelles

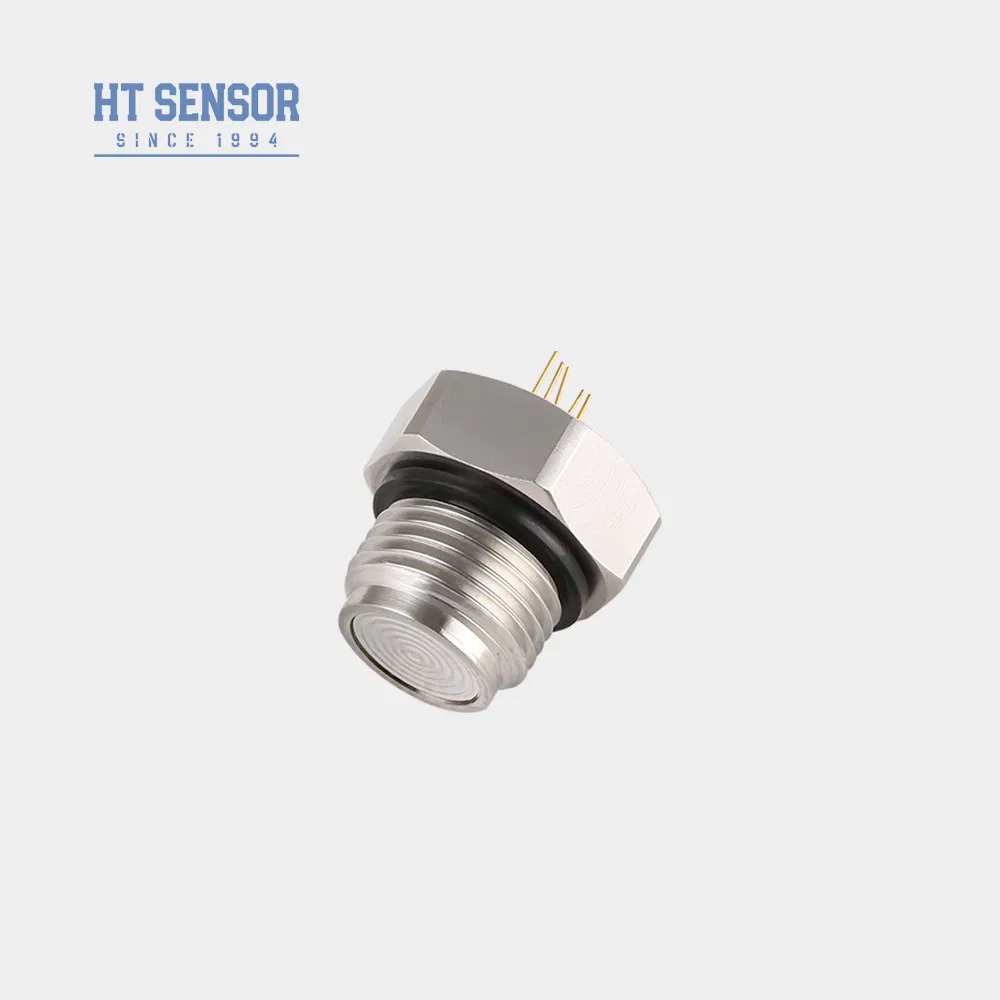

- Structure à membrane affleurante pour un nettoyage et un entretien faciles
Applications
- Mesure de la pression des gaz et des liquides non corrosifs avec une compatibilité avec l'acier inoxydable 316L
- Industrie de la transformation des aliments et des boissons
- Systèmes de contrôle des processus industriels
- Fabrication pharmaceutique
Performances électriques
Paramètres de performance
| Paramètre |
Typ |
Max |
Unité |
| Non-linéarité |
±0,15 |
±0,3 |
% E.S |
| Répétabilité |
0,05 |
0,1 |
% E.S |
| Hystérésis |
0,05 |
0,1 |
% E.S |
| Sortie de décalage zéro |
0±1 |
0±2 |
mV |
| Sortie pleine échelle (≤20 KPa) |
50±10 |
50±30 |
mV |
| Sortie pleine échelle (≥35 kPa) |
100±10 |
100±30 |
mV |
| Dérive de température du décalage zéro (≤20 KPa) |
±1 |
±2 |
% E.S |
| Dérive de température du décalage zéro (≥35 kPa) |
±0,5 |
±1 |
% E.S |
| Dérive de température pleine échelle (≤20 KPa) |
±1 |
±2 |
% E.S |
| Dérive de température pleine échelle (≥35 kPa) |
±0,5 |
±1 |
% E.S |
| Température compensée (≤20 KPa) |
0~50 |
- |
ºC |
| Température compensée (≥35 kPa) |
0~70 |
- |
ºC |
| Température de fonctionnement |
-20~80 |
- |
ºC |
| Température de stockage |
-40~125 |
- |
ºC |
| Stabilité à long terme |
0,2 |
- |
E.S/An |
| Résistance d'isolement |
≥200 MΩ 100 VCC |
- |
- |
| Temps de réponse |
≤1 ms |
- |
- |
Spécifications supplémentaires
Surcharge admissible : Prendre la valeur la plus faible entre 3 fois la pleine échelle ou 120 MPa
Pression d'éclatement : 5X la pleine échelle
Matériau de la membrane : 316L
Vibration : Aucun changement dans des conditions de 10 gRMS, de 20 Hz à 2 000 Hz
Choc : 100 g, 11 ms
Joint torique : Caoutchouc nitrile ou caoutchouc fluoré
Fluide de remplissage : Huile de silicone
Poids : ~55 g
Plages de mesure
Jauge (G) : 10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 1 000 KPa, 2 000 Kpa
Absolu (A) : 100 KPaA, 200 KPaA, 350 KPaA, 700 KPaA, 1 000 KPaA, 2 000 KPaA
Scellé (S) : 3 500 KPaS, 7 MPaS, 10 MPaS, 20 MPaS, 35 MPaS
Construction générale
Connexion électrique et compensation
Exemples de sélection
Conseils de commande
- Assurez-vous d'un ajustement correct entre la taille du noyau et le boîtier du transmetteur lors de l'assemblage pour obtenir l'étanchéité requise
- Lors de l'assemblage du boîtier, maintenez l'alignement vertical et appliquez une pression uniforme pour éviter le blocage ou l'endommagement de la plaque de compensation
- Fournissez des instructions spéciales lors de la commande si le milieu mesuré n'est pas compatible avec la membrane du noyau et le matériau du boîtier (316L)
- Évitez d'appuyer sur la membrane du capteur avec les mains ou des objets pointus pour éviter les dommages causés par la déformation ou la perforation
- Gardez l'orifice de pression des noyaux de pression manométrique ouvert à l'atmosphère et empêchez l'eau, la vapeur d'eau ou les milieux corrosifs de pénétrer dans la chambre de pression négative
- Reportez-vous à l'étiquette sur le noyau réel pour la configuration des fils de broche
