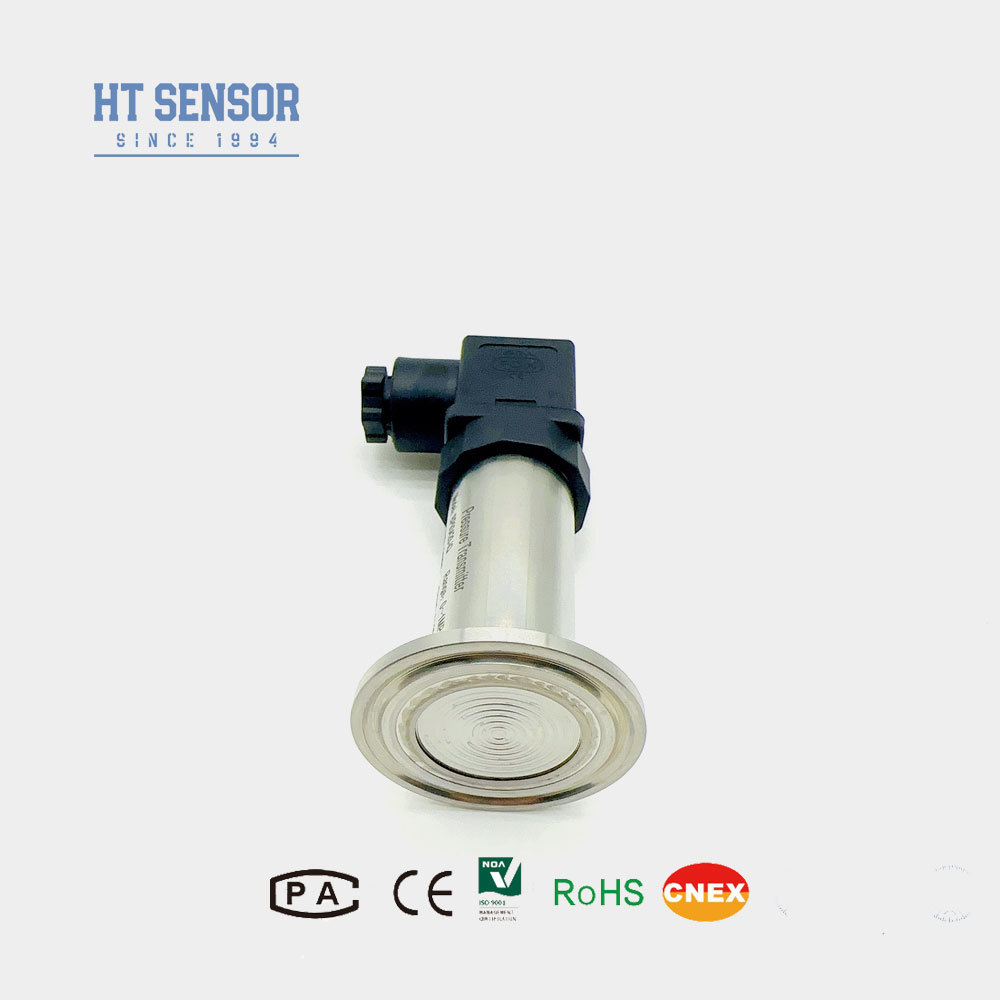

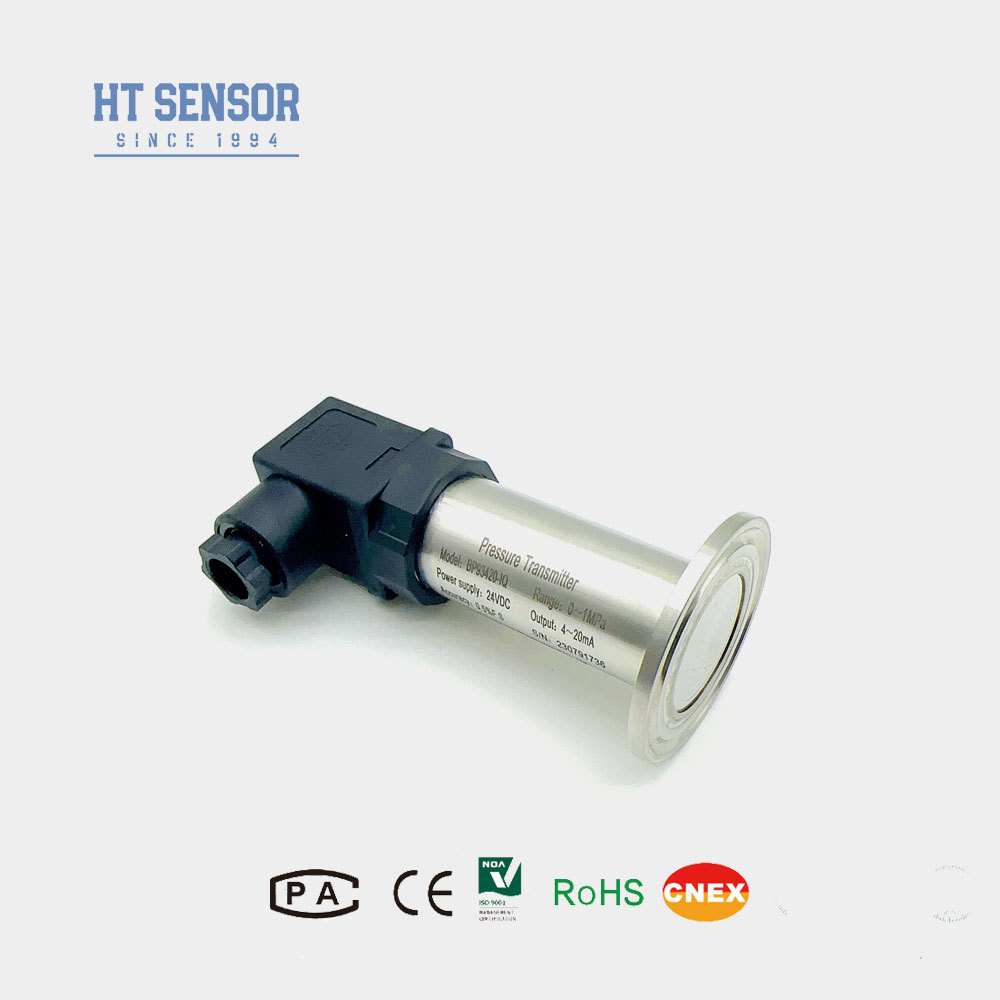

Transmetteur de pression à membrane affleurante BP93420-IQ de haute précision 3,5 MPa pour capteur de pression à membrane affleurante pour boissons
Product Details
| Numéro de modèle.: | BP93420-IQ | Milieu de mesure: | Gaz et liquide |
|---|---|---|---|
| Grade de précision: | 0,5% | Plage de pression: | - 100 Kpa... 0 Kpa ~ 35 Kpa... Je suis désolé.3.5 MPa |
| Indice IP: | IP65 | Type de pression: | Pression de mesure, pression absolue, pression scellée |
| Matériau du boîtier: | 316L | Capacité de surcharge: | ≤ 1,5 fois de la plage nominale |
| Répétabilité: | ≤0.1%FS | Stabilité à long terme: | ± 0,1% FS / an (typique) ± 0,2% FS / an (maximum) |
| Température de fonctionnement: | -20ºC ~ 80ºC | Diaphragme: | 316L |
| Résistance d'isolation: | 100mΩ 100VDC | Poids: | - 0,2 kg |
| Mettre en évidence |
Transmetteur de pression à membrane affleurante 3,5 MPa,Capteur de pression de haute précision pour boissons |
||
Product Description
Transmetteur de pression à membrane affleurante BP93420-IQ de haute précision 3.5MPa pour capteur de pression à membrane affleurante pour boissons
- Large plage de mesure avec diverses options d'interface de pression
- Diverses options de signal de sortie
- Étalonnage du zéro et de la pleine échelle réglables
- Haute précision avec de multiples raccords process stériles
- Mesure des gaz et liquides non corrosifs avec compatibilité 316L
- Industries médicales, biopharmaceutiques et d'hygiène alimentaire pour le traitement stérile
- Industries du papier et de la chimie, niveau des eaux usées et mesures de la pression des canettes de boissons
- Systèmes de contrôle hydrauliques et pneumatiques
| Plage de mesure | -100kPa…0kPa ~ 35kPa…3.5MPa |
|---|---|
| Type de pression | Pression relative, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25ºC | ±0,25 % (Typique) ±0,5 % (Maximum) |
| Répétabilité | ≤0,1%FS |
| Hystérésis | ≤0,1%FS |
| Stabilité à long terme | ±0,1%F.S/An (Typique) ±0,2%F.S/An (Maximum) |
| Dérive de température du point zéro | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Dérive de température à pleine échelle | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Réponse en fréquence | 2.4Khz |
| Température de compensation | 0-70ºC(≤10mpa, personnalisable) |
| Température de fonctionnement | -20ºC~80ºC |
| Température de stockage | -40ºC~120ºC |
| Vibration | 10g,55Hz ~ 2kHz |
| Matériau du boîtier | 304,316L |
| Matériau de la membrane | 316L |
| Résistance d'isolement | 100MΩ 100VDC |
| Indice de protection contre les explosions | Ex ia IIC T6 Ga |
| Indice de protection | IP65 |
| Poids | ~0,2kg |
| Signal de sortie | Tension d'alimentation | Type de sortie |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 fils |
| 0~10/20mA | 3 fils | |
| 0/1~5V 0/1~10V 0.5~4.5V |
5VDC |
- Assurer la compatibilité du milieu avec les pièces en contact avec le produit
- Les produits antidéflagrants n'incluent pas les têtes d'affichage numériques
- Les transmetteurs avec affichage LCD/LED nécessitent une alimentation ≥20VDC
- Installer des dispositifs de protection contre la foudre et assurer une bonne mise à la terre
- Pour les températures inférieures à -20ºC, sélectionner un joint torique en EPDM
- Longueur de câble par défaut : 1,5 m (matériau polyéthylène)
- Spécifier les exigences particulières : vibrations, chocs, interférences électromagnétiques
| Code | Construction générale |
|---|---|
| IB | Transmetteur de pression général |
| IX | Transmetteur de pression avec affichage |
| IE | Transmetteur de pression aéronautique résistant aux chocs |
| IIC/III | Transmetteur de pression industriel général/avec affichage |
| IF | Transmetteur de pression étanche à l'humidité |
| IIE/IIIE | Transmetteur de pression général/avec affichage |
| IN | Transmetteur de pression dédié à la climatisation |
| IC | Transmetteur de pression haute température |
| IQ1/IQ2 | Transmetteur de pression à grande membrane/haute température |
(0-X)Kpa ou MPa | X : Indique la plage de mesure réelle
| Code | Alimentation |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Autre |
| Code | Signal de sortie |
|---|---|
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| Code | Raccordement de pression |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Autre |
| Code | Raccordement électrique |
|---|---|
| B1 | Hirschmann |
| B2 | Prise PG7 |
| B3 | Sortie de câble scellée |
| B4 | Boîtier industriel 2088 |
| B5 | Boîtier industriel 2088 avec affichage |
| B6 | Autre |
| Code | Type de pression |
|---|---|
| G | Pression relative |
| A | Pression absolue |
| S | Pression de référence scellée |
- Quelles sont les caractéristiques de vos transmetteurs de pression ?
- Haute précision, durabilité et excellentes performances. Personnalisation disponible.
- Puis-je personnaliser des spécifications spéciales ?
- Oui, nos ingénieurs peuvent adapter les produits pour répondre à des besoins spécifiques. Nous fournissons un service OEM et ODM.
- Quelle est votre capacité de production ?
- Nos installations de fabrication peuvent produire jusqu'à 30 000 transmetteurs de pression par mois, capables de répondre à des commandes à grande échelle. Contactez notre équipe commerciale à l'avance pour la planification.
- Quelle est la période de livraison typique ?
- 5 à 8 jours ouvrables pour les modèles standard. Les produits personnalisés peuvent varier.
- Comment les produits sont-ils tarifés ? Des réductions sont-elles possibles ?
- Prix compétitifs avec des réductions pour les commandes en gros ou les partenaires à long terme.
- Quelle est la garantie de vos produits ? Et le service après-vente ?
- Garantie de 24 mois après l'expédition. Le service après-vente répond dans les 24 heures avec une assistance réseau PC à distance disponible.
Product Highlights
Le transmetteur de pression à membrane affleurante BP93420-IQ offre une précision de ±0,5 %, une plage de 3,5 MPa et une protection IP65. Comprend une construction 316L pour les applications de boissons, pharmaceutiques et industrielles. Sorties et configurations personnalisables disponibles avec des options antidéflagrantes.
