Aperçu > Produits> Capteur de l'émetteur de pression> Capteur de pression en silicium diffusé compact 5VDC 10mv/V, cœur de capteur mini 15mm

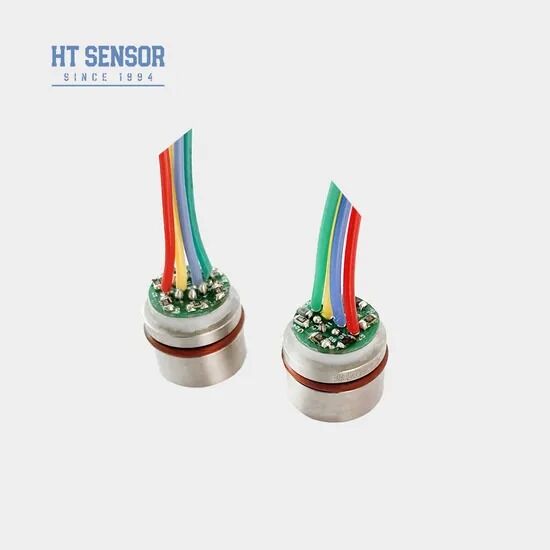

Capteur de pression en silicium diffusé compact 5VDC 10mv/V, cœur de capteur mini 15mm

5VDC 10mv/V Compact Diffused Silicon Pressure Sensor Core 15mm Mini Sensor
5VDC 10mv/V Compact Diffused Silicon Pressure Sensor Core 15mm Mini Sensor 5VDC 10mv/V Compact Diffused Silicon Pressure Sensor Core 15mm Mini Sensor 5VDC 10mv/V Compact Diffused Silicon Pressure Sensor Core 15mm Mini Sensor 5VDC 10mv/V Compact Diffused Silicon Pressure Sensor Core 15mm Mini Sensor 5VDC 10mv/V Compact Diffused Silicon Pressure Sensor Core 15mm Mini Sensor
Informations de base
Certification: RoHS
Quantité de commande min: 5
Prix: 20
meilleur prix Contactez
Détail Infomation
Numéro de modèle.: HT15V Pour: Transmetteur de pression au silicium diffusé
Type de signal de sortie: Type analogique processus de production: Intégration
Matériel: Acier inoxydable Type de fil: Non
Type de câblage: À quatre fils Milieu de mesure: Gaz et liquide
Indice IP: IP65 Personnalisé: Personnalisé
Mots-clés: Mini capteur Fournir: 5 à 10 VDC
Fil: Fil de silicone de 13 mm Sortir: signal mv
Forfait Transport: carton Spécification: 15mm
Marque déposée: - Je ne sais pas. Origine: Chine
Code SH: 9026209090 Capacité de production: 50000 PCS/an
Mettre en évidence:

Capteur de pression compact 5VDC

,

Cœur de capteur de pression en silicium diffusé

,

Transmetteur de pression mini 15mm

Description de produit

Capteur de pression en silicium diffusé compact 5VDC 10mv/V, cœur de capteur mini 15mm 0
5VDC 10mv/V Noyau de détecteur de pression en silicium compact diffusé
HT15V Capteur de pression piézoresistif au silicium

Introduction:
HT15V est un capteur de pression piézorésistif en silicium doté d'un noyau d'élément de silicium diffus très stable.Il utilise l'effet piézorésistif du silicium diffusé pour la mesure précise des pressions des liquides et des gazCe capteur est largement utilisé dans diverses applications, y compris les compresseurs d'air et les systèmes de réfrigération..
Capteur de pression en silicium diffusé compact 5VDC 10mv/V, cœur de capteur mini 15mm 1
Capteur de pression en silicium diffusé compact 5VDC 10mv/V, cœur de capteur mini 15mm 2
Capteur de pression en silicium diffusé compact 5VDC 10mv/V, cœur de capteur mini 15mm 3


Caractéristiques du produit:
  1. Utilise une technologie de pointe et est encapsulé dans un acier inoxydable 316Llogement
  2. Large plage de mesure 0~350KPa~60MpaS
  3. Haute fiabilité et excellente stabilité
  4. Fourniture de tension constante
Applications:
  1. Convient pour la mesure de la pression des gaz et des liquides non corrosifs avec 316LCompatibilité avec l'acier inoxydable
  2. Conception compacte, idéale pour les applications à espace limité
  3. Utilisés dans les systèmes de contrôle de processus pour la surveillance et le contrôle de la pression
  4. Généralement utilisé dans les systèmes de réfrigération et les compresseurs d'air pour la mesure de la pression
Performance électrique:
  1. L'alimentation électrique: ≤ 10 VDC
  2. Voltage de sortie en mode commun: 50% de l'entrée (typique)
  3. Impédance d'entrée:4KΩ~20KΩ
  4. Impédance de sortie:2.5KΩ~6KΩ
  5. Connexion électrique: fil à haute température de 100 mm, câble à ruban
Paramètres de performance:
Plage de mesure Épaisseur (G) Le système de régulation de la température doit être conforme à la norme ISO/IEC 17049.
Absolute (A) Le système de régulation de la température doit être conforme à l'annexe I.
Sélectionné Le système d'aérodrome doit être équipé d'un système d'aérodrome.
  Le type Je suis désolé. Unité
Non-linéarité   ± 0.15 ± 0.3 % F.S.
Répétabilité  0.05 0.1 % F.S.
Hystérésis    0.05 0.1 % F.S.
Débit de compensation nul   0 ± 1 0 ± 2 MV
Produit à grande échelle   100 ± 1 100 ± 2 MV
Température de décalage zéro.   ± 0.8 ±2 % F.S.
Température à pleine échelle. ± 0.8 ±2 % F.S.
Temps compensé. 0 à 70 oC
Température de fonctionnement - 20 à 80 oC
Température de stockage -40 à 125 oC
Surcharge admissible Prenez la valeur la plus petite entre 3 fois l'échelle complète ou 80MPa
Pression de rupture 5 fois la taille totale
Stabilité à long terme 0.2 %  F.S./année
Matériau du diaphragme autres
Résistance à l'isolation Pour les appareils à courant alternatif
Vibration Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz
Le choc 100 g, 11 ms
Temps de réponse ≤ 1 ms
Sceau de l'anneau O Déchets d'acier ou d'acier
Remplissage du milieu Huile de silicium
Le poids - 20 g
Les paramètres sont testés dans les conditions suivantes: 10V @ 25oC

Construction du schéma
Dimension Capteur de pression en silicium diffusé compact 5VDC 10mv/V, cœur de capteur mini 15mm 4

Connexion électrique et compensation

Capteur de pression en silicium diffusé compact 5VDC 10mv/V, cœur de capteur mini 15mm 5




Exemples de sélection
Capteur de pression en silicium diffusé compact 5VDC 10mv/V, cœur de capteur mini 15mm 6


Conseils pour commander
1. Faites attention à l'ajustement entre la taille du noyau et le boîtier de l'émetteur pendant l'assemblage pour atteindre le
l'air nécessaire étanchéité
2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter que la plaque de compensation ne soit bloquée ou endommagée.
3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter des dommages au noyau dus à une déformation ou à un perçage du diaphragme.
5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau.
6Si des modifications sont apportées aux câbles des broches, suivez l'étiquette sur le noyau pour référence.

société

Capteur de pression en silicium diffusé compact 5VDC 10mv/V, cœur de capteur mini 15mm 7Capteur de pression en silicium diffusé compact 5VDC 10mv/V, cœur de capteur mini 15mm 8Capteur de pression en silicium diffusé compact 5VDC 10mv/V, cœur de capteur mini 15mm 9Capteur de pression en silicium diffusé compact 5VDC 10mv/V, cœur de capteur mini 15mm 10Capteur de pression en silicium diffusé compact 5VDC 10mv/V, cœur de capteur mini 15mm 11

Questions et réponses

1.Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
A: haute précision, durabilité et excellentes performances.

2.Q: Puis-je personnaliser les spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons le service OEM et ODM

3Q: Quelle est votre capacité de production?
A: Je suis désolé. Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison
.
4.Q: Quelle est la période de livraison typique?
R: 5 à 8 jours ouvrables pour les modèles standard.

5Q: Quel est le prix des produits?
A: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme
.
6.Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Notre temps de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par le réseau PC est toujours disponible.
