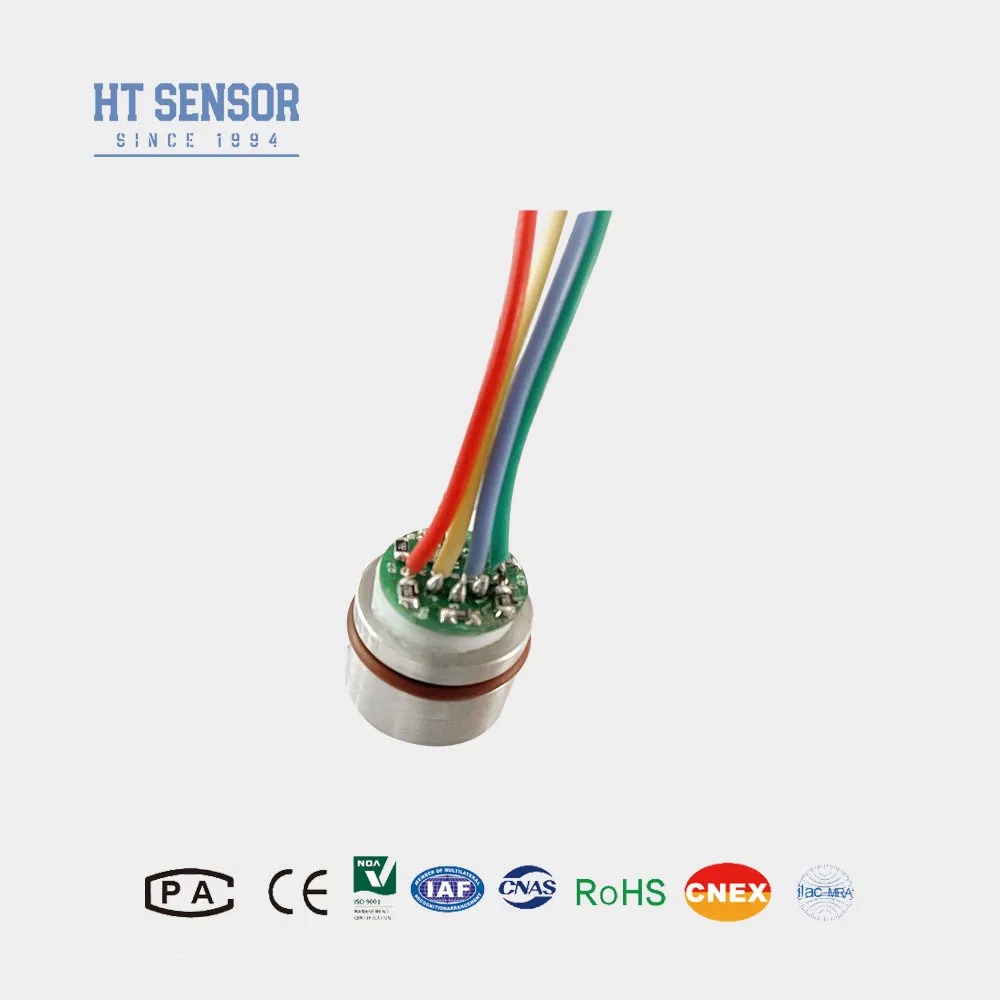

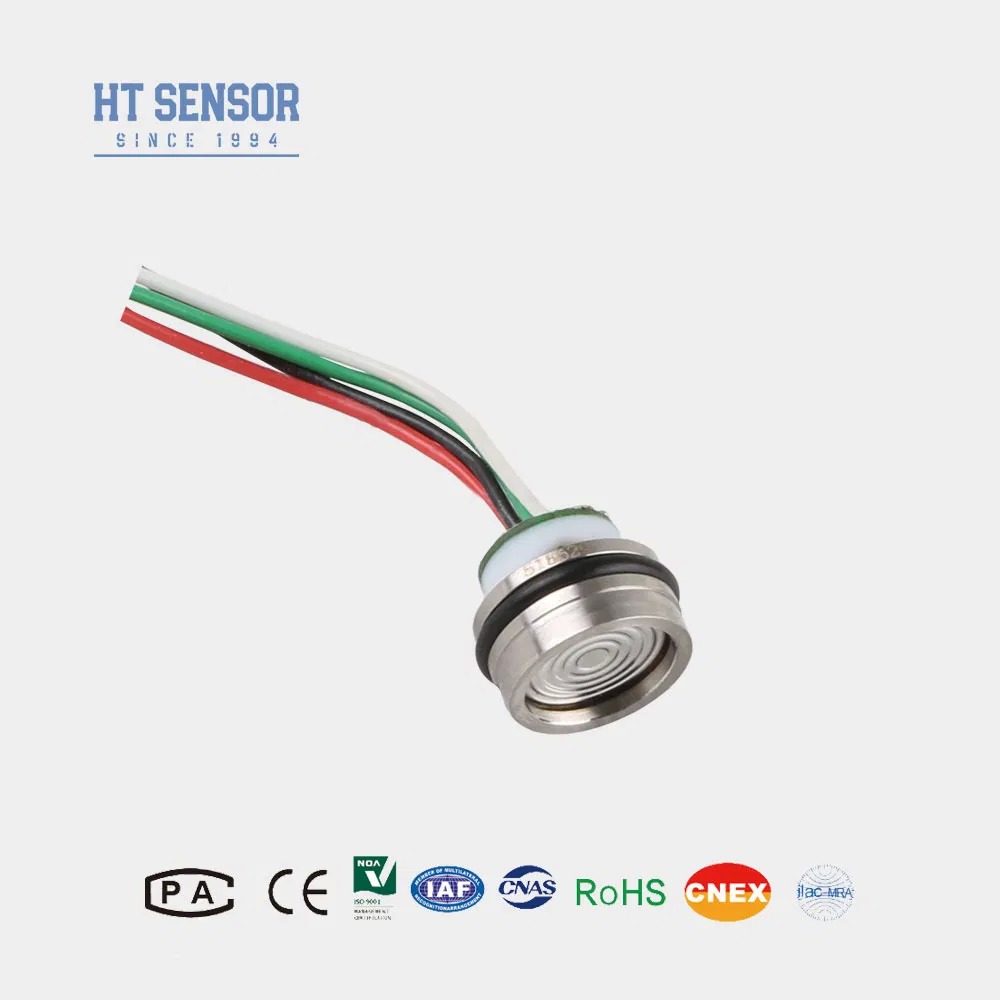

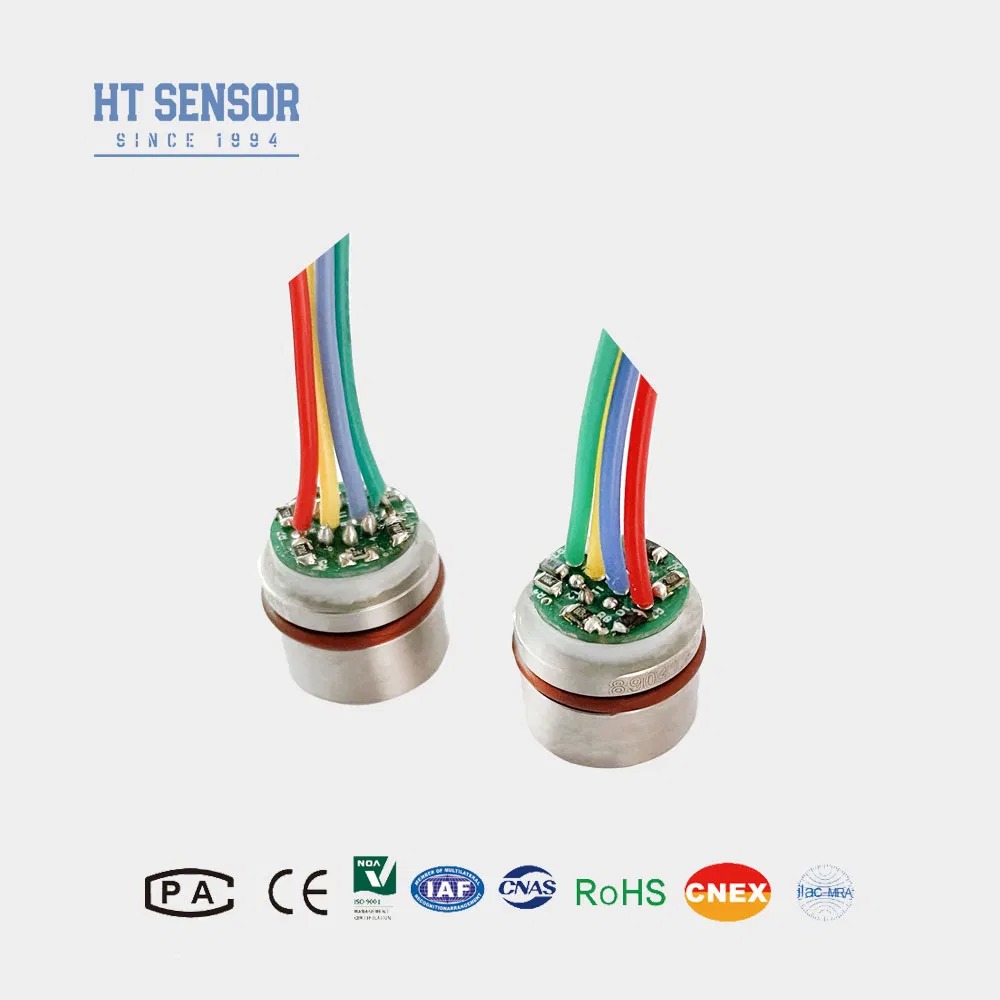

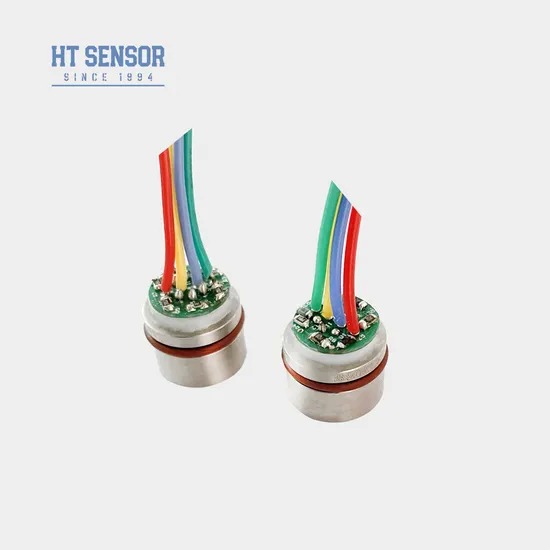

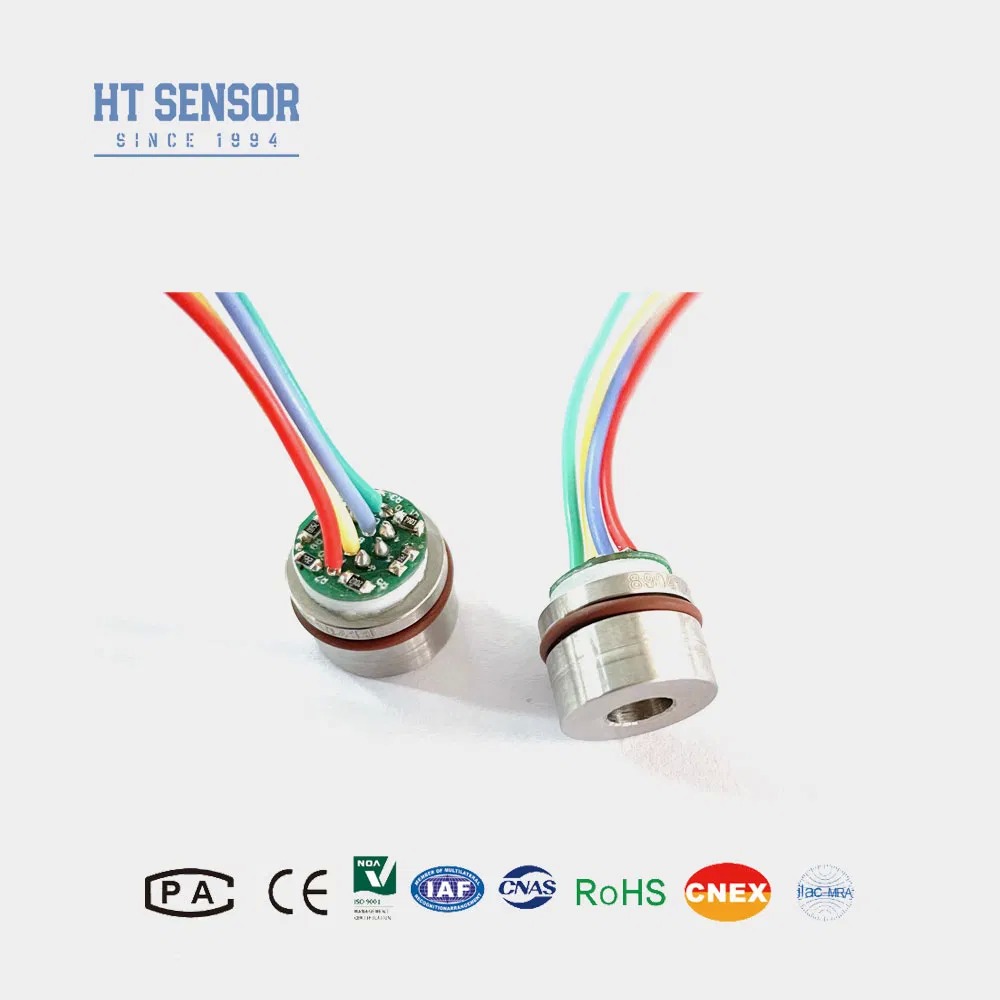

Capteur de pression micro-petit en acier inoxydable Capteur de pression haute précision Capteur de transducteur de pression
Product Details
| Numéro de modèle.: | HT15V | Pour: | Transmetteur de pression au silicium diffusé |
|---|---|---|---|
| Matériel: | Acier inoxydable | Type de câblage: | À quatre fils |
| Milieu de mesure: | Gaz et liquide | Personnalisé: | Personnalisé |
| Fournir: | 5 à 10 VDC | fil: | Fil de silicone de 13 mm |
| Sortir: | signal mv | Forfait Transport: | carton |
| Dia: | 15mm | Marque déposée: | - Je ne sais pas. |
| Origine: | Chine | Code HS: | 9026209090 |
| Mettre en évidence |
Capteur de pression d'acier inoxydable,Capteur de pression de piézoélectrique de grande précision,transducteur de micro-pression |
||
Product Description
HT15V Capteur de pression piézoresistif au silicium
Introduction:
HT15V est un capteur de pression piézorésistif en silicium doté d'un noyau d'élément de silicium diffus très stable.Il utilise l'effet piézorésistif du silicium diffusé pour la mesure précise des pressions des liquides et des gazCe capteur est largement utilisé dans diverses applications, y compris les compresseurs d'air et les systèmes de réfrigération..
Caractéristiques du produit:
- Utilise une technologie de pointe et est encapsulé dans un acier inoxydable 316Llogement
- Large plage de mesure 0~350KPa~60MpaS
- Haute fiabilité et excellente stabilité
- Fourniture de tension constante
- Convient pour la mesure de la pression des gaz et des liquides non corrosifs avec 316LCompatibilité avec l'acier inoxydable
- Conception compacte, idéale pour les applications à espace limité
- Utilisés dans les systèmes de contrôle de processus pour la surveillance et le contrôle de la pression
- Généralement utilisé dans les systèmes de réfrigération et les compresseurs d'air pour la mesure de la pression
- L'alimentation électrique: ≤ 10 VDC
- Voltage de sortie en mode commun: 50% de l'entrée (typique)
- Impédance d'entrée:4KΩ~20KΩ
- Impédance de sortie:2.5KΩ~6KΩ
- Connexion électrique: fil à haute température de 100 mm, câble à ruban
| Paramètres de performance: | |||||
|---|---|---|---|---|---|
| Plage de mesure | Épaisseur (G) | Le système de régulation de la température doit être conforme à la norme ISO/IEC 17049. | |||
| Absolute (A) | Le système de régulation de la température doit être conforme à l'annexe I. | ||||
| Sélectionné |
Le système d'aérodrome doit être équipé d'un système d'aérodromes de type S. |
||||
| Le type | Je suis désolé. | Unité | |||
| Non-linéarité | ± 0.15 | ± 0.3 | % F.S. | ||
| Répétabilité | 0.05 | 0.1 | % F.S. | ||
| Hystérésis | 0.05 | 0.1 | % F.S. | ||
| Débit de compensation nul | 0 ± 1 | 0 ± 2 | MV | ||
| Produit à grande échelle | 100 ± 1 | 100 ± 2 | MV | ||
| Température de décalage zéro. | ± 0.8 | ±2 | % F.S. | ||
| Température à pleine échelle. | ± 0.8 | ±2 | % F.S. | ||
| Temps compensé. | 0 à 70 | oC | |||
| Température de fonctionnement | - 20 à 80 | oC | |||
| Température de stockage | -40 à 125 | oC | |||
| Surcharge admissible | Prenez la valeur la plus petite entre 3 fois l'échelle complète ou 80MPa | ||||
| Pression de rupture | 5 fois la taille totale | ||||
| Stabilité à long terme | 0.2 % | F.S./année | |||
| Matériau du diaphragme | autres | ||||
| Résistance à l'isolation | Pour les appareils à courant alternatif | ||||
| Vibration | Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz | ||||
| Le choc | 100 g, 11 ms | ||||
| Sceau de l'anneau O | Déchets d'acier ou d'acier | ||||
| Remplissage du milieu | Huile de silicium | ||||
| Le poids | - 20 g | ||||
| Les paramètres sont testés dans les conditions suivantes: 10V @ 25oC | |||||
| Construction du schéma | |
| Dimension | |
| Connexion électrique et compensation |
|
| Exemples de sélection |
| Conseils pour commander |
l'air nécessaire étanchéité
2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter que la plaque de compensation ne soit bloquée ou endommagée.
3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter des dommages au noyau dus à une déformation ou à un perçage du diaphragme.
5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau.
6Si des modifications sont apportées aux câbles des broches, suivez l'étiquette sur le noyau pour référence.
| Questions et réponses |
1Q: Quelles sont les principales caractéristiques de vos émetteurs de capteurs de pression?
R: Nos émetteurs se caractérisent par une haute précision, une durabilité à long terme et des performances fiables. Des options de personnalisation sont disponibles pour répondre aux exigences spécifiques de l'application.
2Q: Puis-je demander des spécifications particulières?
R: Oui, nous soutenons les services OEM et ODM. Notre équipe d'ingénieurs peut personnaliser les solutions en fonction de vos besoins techniques et opérationnels.
3Q: Quelle est votre capacité de production mensuelle?
R: Nous avons la capacité de produire jusqu'à 30 000 unités par mois, ce qui nous permet de prendre en charge les commandes en gros volume.Nous vous recommandons de coordonner avec notre équipe de vente à l'avance.
4Q: Quel est le délai de livraison typique?
R: Les modèles standard sont généralement livrés dans un délai de 5 à 8 jours ouvrables.
5. Q: Quelle est votre structure de prix?
R: Nous offrons des prix compétitifs avec des réductions attrayantes pour les achats en vrac et des accords de partenariat à long terme.
6. Q: Quelles sont vos politiques de garantie et de support après-vente?
R: Tous les produits bénéficient d'une garantie de 24 mois à compter de la date d'expédition.Notre équipe après-vente garantit une réponse dans les 24 heures et fournit une assistance à distance via la connectivité basée sur PC en cas de besoin.
