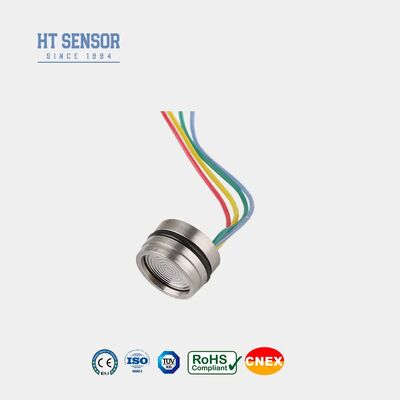

HT19F Cellule de capteur de pression avec capteur de niveau de compensation de température
Attestation:
RoHS
Quantité minimum de commande:
5
Prix:
10
Détails du produit
| Numéro de modèle.: | HT19F | Pour: | Transmetteur de pression au silicium diffusé |
|---|---|---|---|
| Type de signal de sortie: | Type analogique | processus de production: | Intégration |
| Matériel: | Acier inoxydable | Type de fil: | Non |
| Type de câblage: | À quatre fils | Milieu de mesure: | Gaz et liquide |
| Indice IP: | IP65 | Personnalisé: | Personnalisé |
| Pouvoir: | 1,5 mA | Sortir: | signal mv |
| Dia: | 19 mm | Compensation de température: | Oui |
| Forfait Transport: | carton | Spécification: | 19 mm |
| Marque déposée: | - Je ne sais pas. | Origine: | Chine |
| Code SH: | 9026209090 | Capacité de production: | 50000 PCS/an |
| Mettre en évidence |
HT19F capteur de pression avec compensation de température,capteur de niveau avec compensation de température,capteur de transmission de pression avec garantie |
||
Description du produit

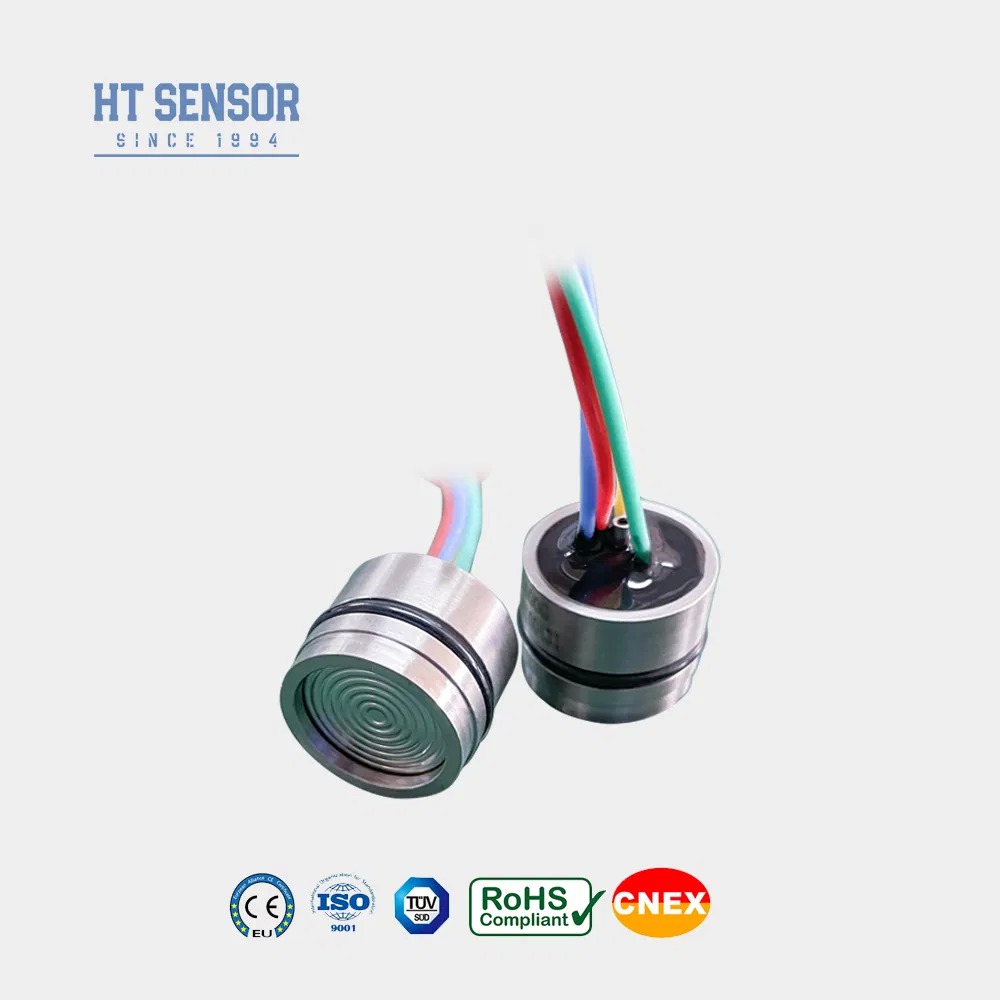

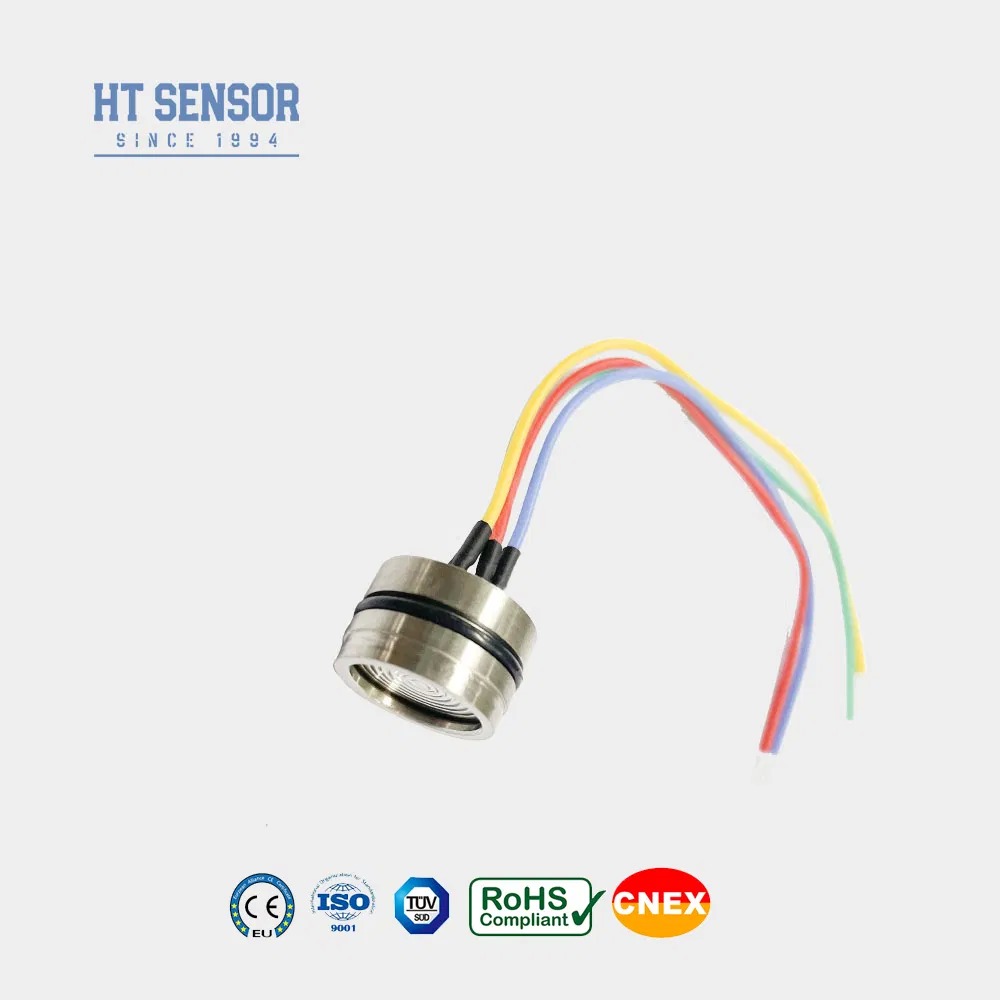

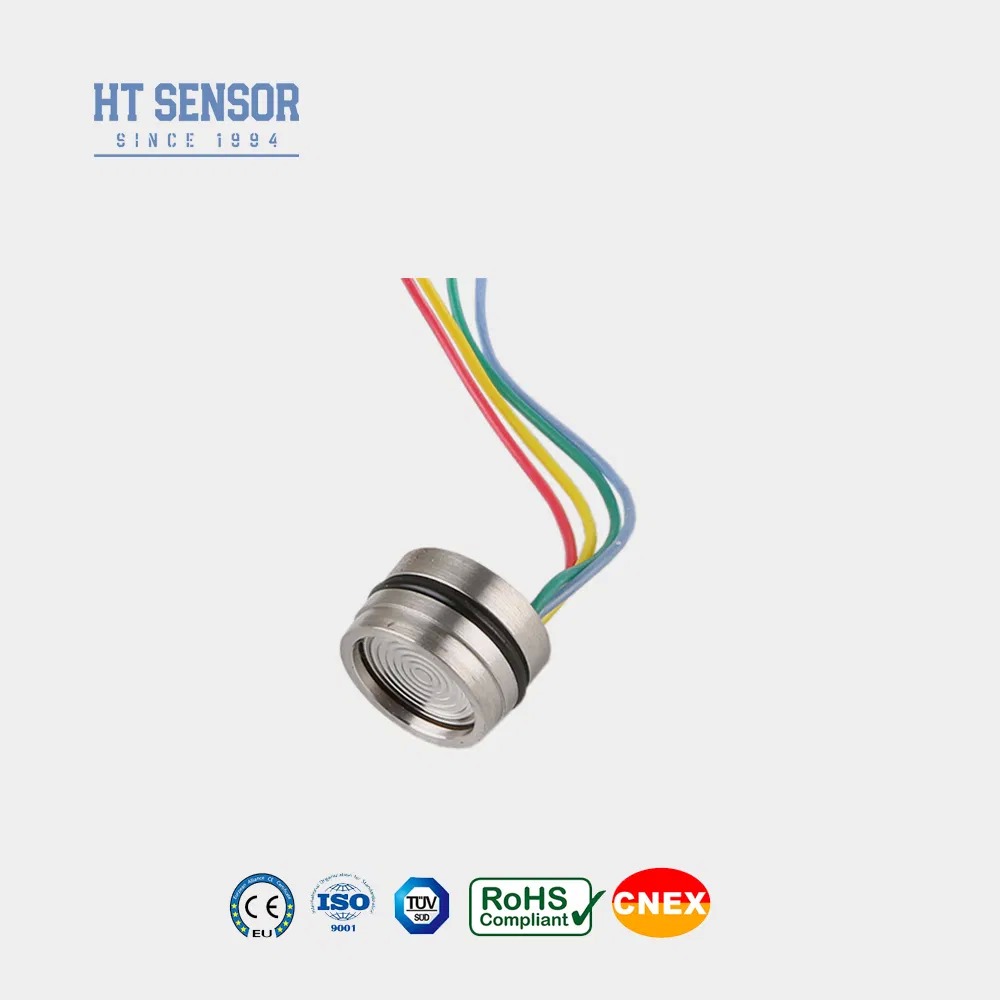

HT19F Cellule de capteur de pression avec capteur de niveau de compensation de température
Capteur de pression avec compensation de température
.
.
Capteur de pression avec compensation de température
Capteur de pression piézoresistif au silicium de 19 mm
Introduction:
Le HT19F fonctionne comme un capteur de pression piézorésistif en silicium, avec un noyau constitué d'un élément de silicium diffus hautement stable.la pression des liquides et des gaz en transmettant la pression de l'essaià travers un diaphragme isolant et de l'huile de silicium.La polyvalence du capteur est largement utilisée dans les compresseurs d'air et la réfrigérationSystèmes
Caractéristiques du produit:
1.Utilisant une technologie de pointe et un boîtier en acier inoxydable 316L, ainsi que matériaux tels que le titane et le Hastelloy pour le diaphragme
2.Utilisation de circuits à pellicule épaisse pour la compensation de la température et le point zéro correction
3.fiabilité, répétabilité et stabilité exceptionnelles
Applications:
1. Convient pour mesurer la pression des gaz et des liquides non corrosifs avec 316L Compatibilité avec l'acier inoxydable
2Appliqué dans divers sites de procédés industriels, y compris le pétrole, la chimie, la métallurgie, l'énergie et l'hydrologie
3.Utilisé dans les industries maritimes et aéronautiques
4. Convient pour les systèmes de commande hydraulique et pneumatique
5.Utilisé dans les applications de contrôle de processus
Performance électrique:
1.Alimentation électrique: ≤ 2 mA CC (DC typique de 1,5 mA)
2.Impédance d'entrée: 3KΩ~6KΩ
3Impédance de sortie:2.5KΩ~6KΩ
4.Connexion électrique: broches Kovar plaquées en or ou câbles à haute température de 100 mm.
Introduction:
Le HT19F fonctionne comme un capteur de pression piézorésistif en silicium, avec un noyau constitué d'un élément de silicium diffus hautement stable.la pression des liquides et des gaz en transmettant la pression de l'essaià travers un diaphragme isolant et de l'huile de silicium.La polyvalence du capteur est largement utilisée dans les compresseurs d'air et la réfrigérationSystèmes
Caractéristiques du produit:
1.Utilisant une technologie de pointe et un boîtier en acier inoxydable 316L, ainsi que matériaux tels que le titane et le Hastelloy pour le diaphragme
2.Utilisation de circuits à pellicule épaisse pour la compensation de la température et le point zéro correction
3.fiabilité, répétabilité et stabilité exceptionnelles
Applications:
1. Convient pour mesurer la pression des gaz et des liquides non corrosifs avec 316L Compatibilité avec l'acier inoxydable
2Appliqué dans divers sites de procédés industriels, y compris le pétrole, la chimie, la métallurgie, l'énergie et l'hydrologie
3.Utilisé dans les industries maritimes et aéronautiques
4. Convient pour les systèmes de commande hydraulique et pneumatique
5.Utilisé dans les applications de contrôle de processus
Performance électrique:
1.Alimentation électrique: ≤ 2 mA CC (DC typique de 1,5 mA)
2.Impédance d'entrée: 3KΩ~6KΩ
3Impédance de sortie:2.5KΩ~6KΩ
4.Connexion électrique: broches Kovar plaquées en or ou câbles à haute température de 100 mm.
| Paramètres de performance: | |||||
| Portée | Épaisseur (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000KPa | |||
| Absolute (A) | Les émissions de gaz à effet de serre sont calculées en fonction de la fréquence d'émission. | ||||
| Sélectionné | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. | ||||
| Le type | Je suis désolé. | Unité | |||
| Non linéaire | ± 0.15 | ± 0.3 | % F.S. | ||
| Répétabilité | 0.05 | 0.1 | % F.S. | ||
| Hystérésis | 0.05 | 0.1 | % F.S. | ||
| Sortie nulle | 0 ± 1 | 0 ± 2 | MV | ||
| Sortie de la portée | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | MV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | MV | ||
| Erreur de température nulle | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Température d'erreur | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temps compensé. | ≤ 20 KPa | 0 à 50 | oC | ||
| ≥ 35 kPa | 0 à 70 | oC | |||
| Température de fonctionnement | - 20 à 80 | oC | |||
| Température de stockage | -40 à 125 | oC | |||
| Surcharge admissible | Prenez la plus petite valeur entre 3 fois l'échelle complète ou 120MPa | ||||
| Pression de rupture | 5 fois la taille totale | ||||
| Stabilité à long terme | 0.2 % | F.S./année | |||
| Matériau du diaphragme | autres | ||||
| Résistance à l'isolation | Pour les appareils à courant alternatif | ||||
| Vibration | Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz | ||||
| Le choc | 100 g, 11 ms | ||||
| Temps de réponse | ≤ 1 ms | ||||
| Sceau de l'anneau O | Rings de nitrile ou de fluorure | ||||
| Remplissage du milieu | Huile de silicium | ||||
| Le poids | environ 28 g | ||||
| Les paramètres sont testés dans les conditions suivantes: 1,5 mA @ 25°C | |||||
| Construction du schéma | |
| Le débit d'électricité doit être supérieur à: | |
| ≥ 3,5 MPaS Le niveau de température de l'air doit être inférieur à: |
|
| ≥ 40 MPaS | |
| Connexion électrique et compensation |
|
|
| Exemples de sélection |
| Conseils pour commander |
1. Faites attention à l'ajustement entre la taille du noyau et le boîtier de l'émetteur pendant l'assemblage pour atteindre le
étanchéité requise
2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter que la plaque de compensation ne soit bloquée ou endommagée.
3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter des dommages au noyau dus à une déformation ou à un perçage du diaphragme.
5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau.
6Si des modifications sont apportées aux câbles des broches, suivez l'étiquette sur le noyau pour référence.
étanchéité requise
2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter que la plaque de compensation ne soit bloquée ou endommagée.
3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter des dommages au noyau dus à une déformation ou à un perçage du diaphragme.
5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau.
6Si des modifications sont apportées aux câbles des broches, suivez l'étiquette sur le noyau pour référence.
| société |
| Questions et réponses |
1.Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
A: haute précision, durabilité et excellentes performances.
2.Q: Puis-je personnaliser les spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons le service OEM et ODM
3Q: Quelle est votre capacité de production?
A: Je suis désolé. Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison.
4.Q: Quelle est la période de livraison typique?
A: Je suis désolé.5 à 8 jours ouvrablesPour les modèles standard, les produits personnalisés peuvent varier.
5Q: Quel est le prix des produits?
A: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme.
6.Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Notre temps de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par le réseau PC est toujours disponible.
