Transducteur de niveau à membrane affleurante, capteur de pression sanitaire en silicium piézorésistif
Product Details
| Numéro de modèle.: | HT-IQ | Pour: | Transmetteur de pression au silicium diffusé |
|---|---|---|---|
| Type de signal de sortie: | Type analogique | processus de production: | Intégration |
| Matériel: | Acier inoxydable | Type de fil: | Non |
| Type de câblage: | À quatre fils | Milieu de mesure: | Gaz et liquide |
| Indice IP: | IP65 | Personnalisé: | Personnalisé |
| Pouvoir: | 1,5 mA /10 V CC | Sortir: | signal mv |
| Connexion: | Pince 50,4 | Compensation de température: | 0-70 |
| Forfait Transport: | carton | Spécification: | 50.4 mm |
| Marque déposée: | - Je ne sais pas. | Origine: | Chine |
| Code SH: | 9026209090 | Capacité de production: | 50000 PCS/an |
| Mettre en évidence |
Capteur de pression du diaphragme,Transducteur de niveau en silicium piézorésistif,Capteur d'émetteur de pression sanitaire |
||
Product Description

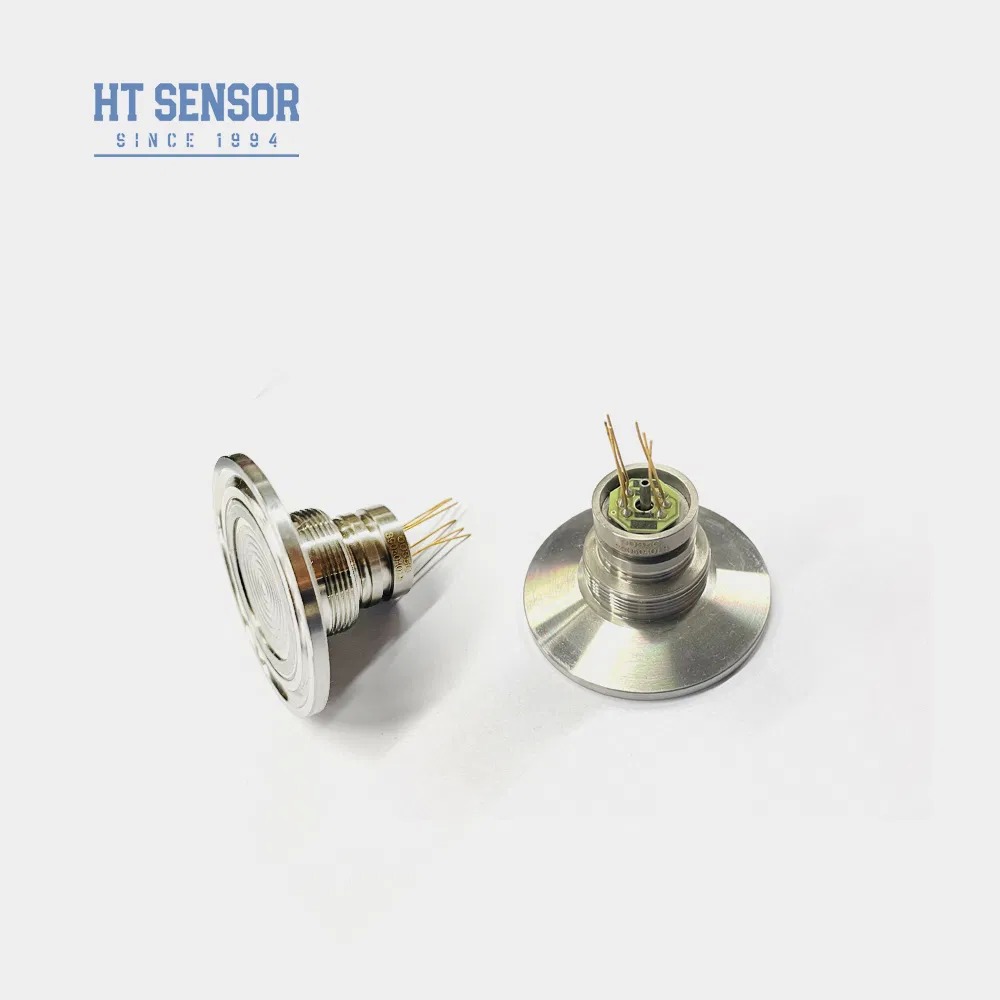

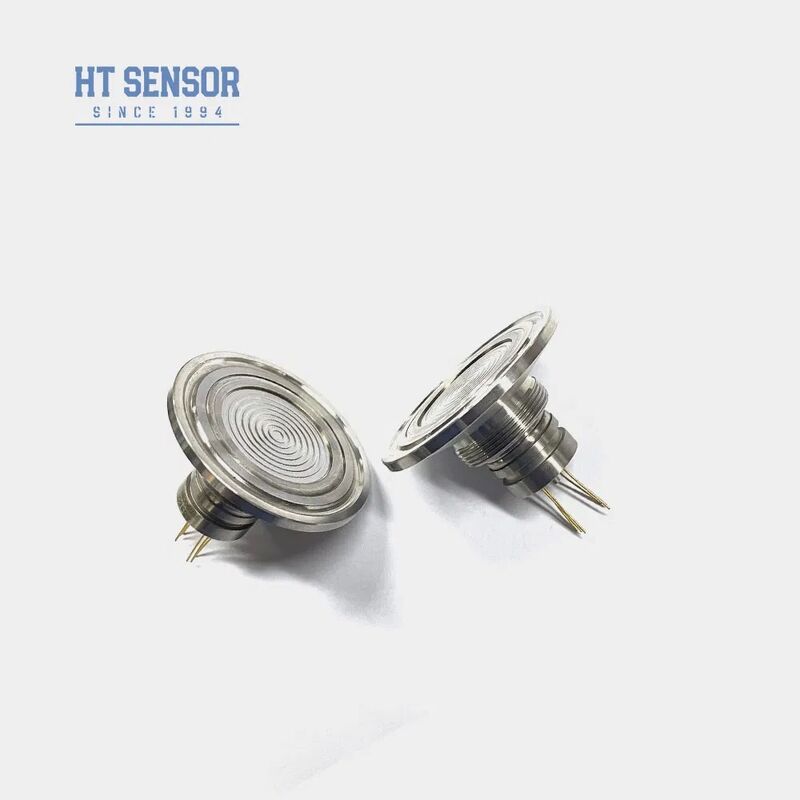

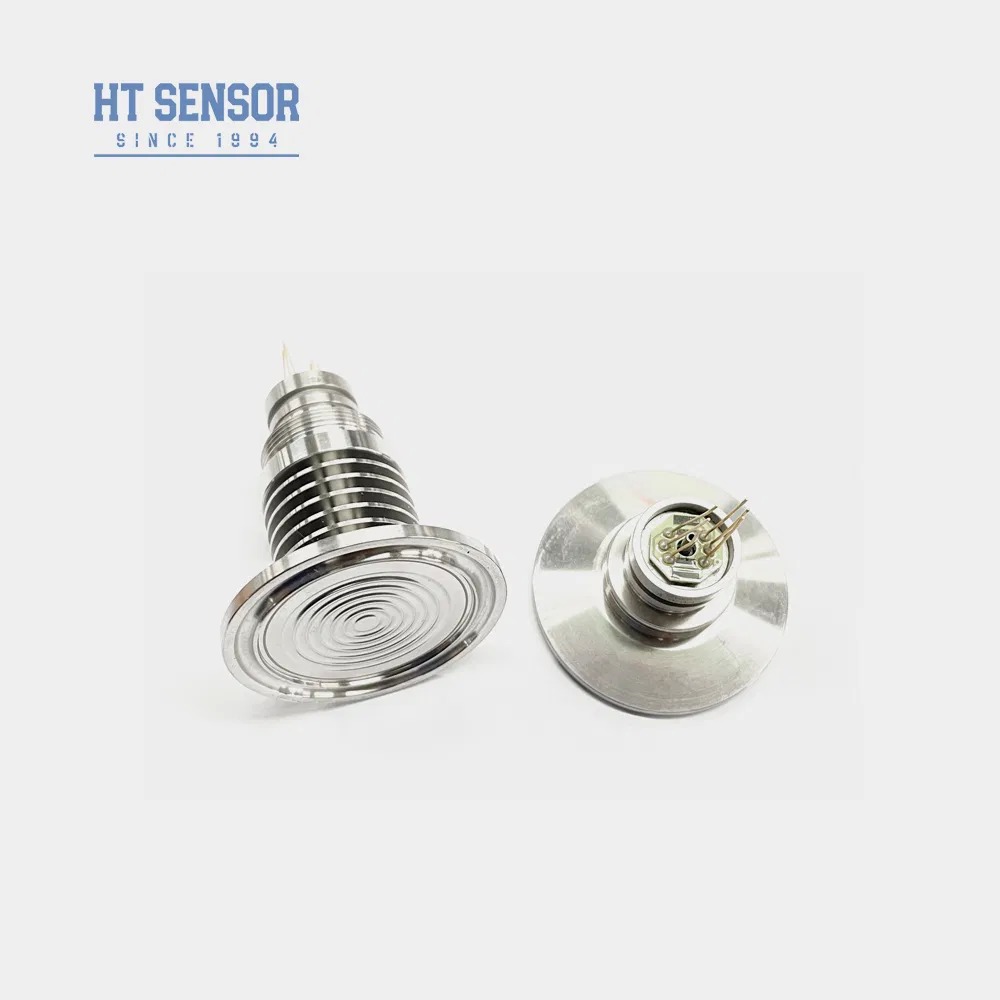

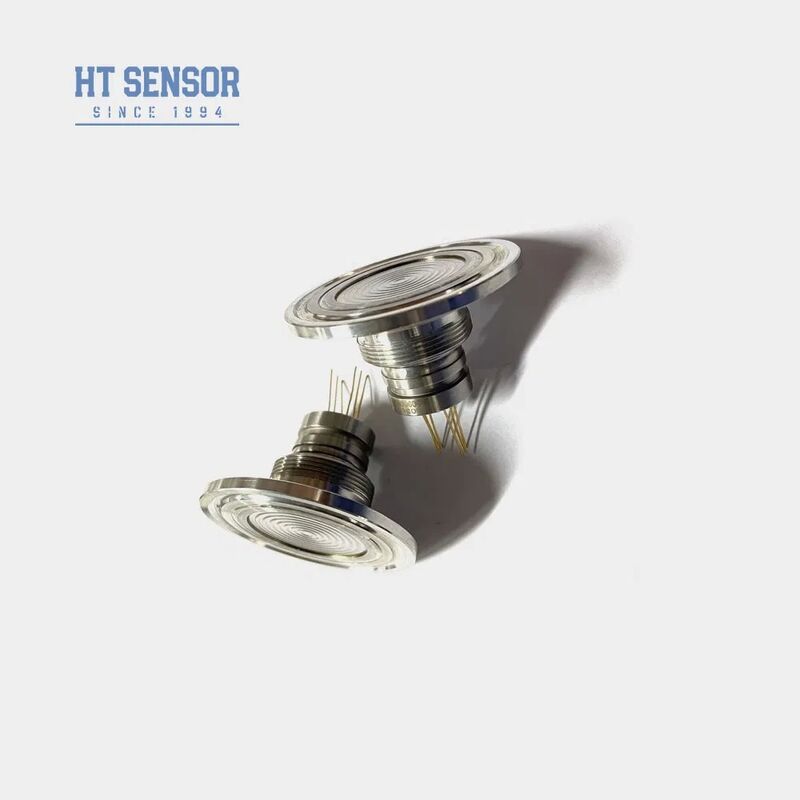

Capteur de pression sanitaire au silicium piézorésistif à diaphragme
Introduction:
Le HT-IQ est un capteur de pression à diaphragme à décharge avec une puce en silicium diffus très stable.L'huile de silicium scellée par le diaphragme. La puce sensible n'entre pas directement en contact avec le milieu de mesure.Il est facile à nettoyer et très fiable. Il convient à des applications dans des industries comme l'alimentation et l'hygiène.
- Utilisant une technologie de pointe et un boîtier en acier inoxydable 316L,matériaux tels que le titane et le Hastelloy pour le diaphragme
- Utilisation de circuits à film épais pour la compensation de la température et le point zéro correction
- fiabilité, répétabilité et stabilité exceptionnelles
- Structure du diaphragme à rincer, ce qui facilite le nettoyage
- Convient pour la mesure de la pression des gaz et des liquides non corrosifs avec 316LCompatibilité avec l'acier inoxydable
- Industrie alimentaire et des boissons
- Contrôle des procédés industriels
- Industrie pharmaceutique
- L'alimentation électrique: ≤ 2 mA de courant continu (type 1,5 mA de courant continu)
- Impédance d'entrée: 2,5 KΩ à 6 KΩ
- Impédance de sortie: 2,5 KΩ~6 KΩ
- Connexion électrique: broches Kovar plaquées en or ou câbles à haute température de 100 mm.
| Paramètres de performance: | |||||
| Plage de mesure | Épaisseur (G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000Kpa | |||
| Absolute (A) | Les émissions de gaz à effet de serre sont calculées en fonction de la fréquence d'émission. | ||||
| Sélectionné | Pour les appareils à combustion | ||||
| Le type | Je suis désolé. | Unité | |||
| Non-linéarité | ± 0.15 | ± 0.3 | % F.S. | ||
| Répétabilité | 0.05 | 0.1 | % F.S. | ||
| Hystérésis | 0.05 | 0.1 | % F.S. | ||
| Débit de compensation nul | 0 ± 1 | 0 ± 2 | MV | ||
| Produit à grande échelle | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | MV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | MV | ||
| Température de décalage zéro. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Température à pleine échelle. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temps compensé. | ≤ 20 KPa | 0 à 50 | oC | ||
| ≥ 35 kPa | 0 à 70 | oC | |||
| Température de fonctionnement | - 20 à 80 | oC | |||
| Température de stockage | -40 à 125 | oC | |||
| Surcharge admissible | Prenez la plus petite valeur entre 3 fois l'échelle complète ou 120MPa | ||||
| Pression de rupture | 5 fois la taille totale | ||||
| Stabilité à long terme | 0.2 % | F.S./année | |||
| Matériau du diaphragme | autres | ||||
| Résistance à l'isolation | Pour les appareils à courant alternatif | ||||
| Vibration | Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz | ||||
| Le choc | 100 g, 11 ms | ||||
| Temps de réponse | ≤ 1 ms | ||||
| Sceau de l'anneau O | Déchets d'acier ou d'acier | ||||
| Remplissage du milieu | Huile de silicium | ||||
| Le poids | ~ 150 g | ||||
| Les paramètres sont testés dans les conditions suivantes: 1,5 mA @ 25°C | |||||
| Construction du schéma | |
| Dimension |
|
| Connexion électrique et compensation |
|
| Exemples de sélection |
| Conseils pour commander |
étanchéité requise
2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter que la plaque de compensation ne soit bloquée ou endommagée.
3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter des dommages au noyau dus à une déformation ou à un perçage du diaphragme.
5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau.
6Si des modifications sont apportées aux câbles des broches, suivez l'étiquette sur le noyau pour référence.
