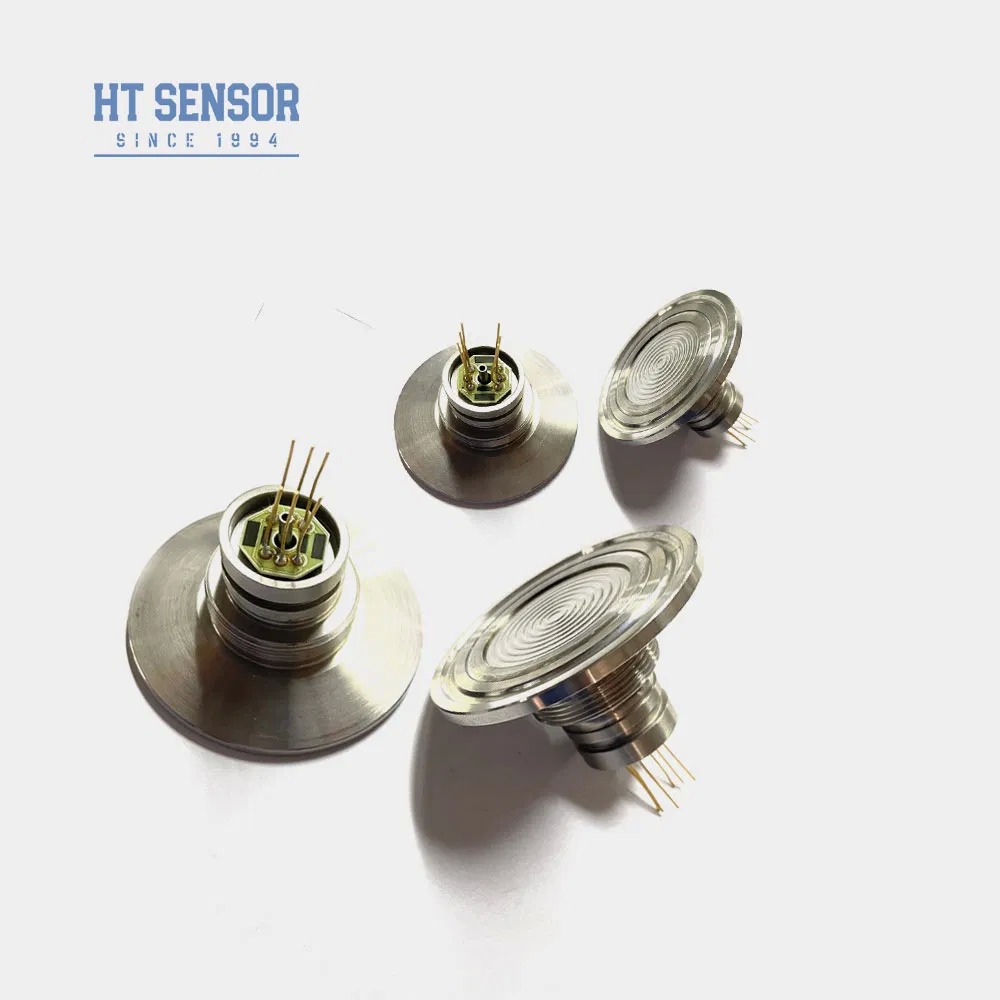

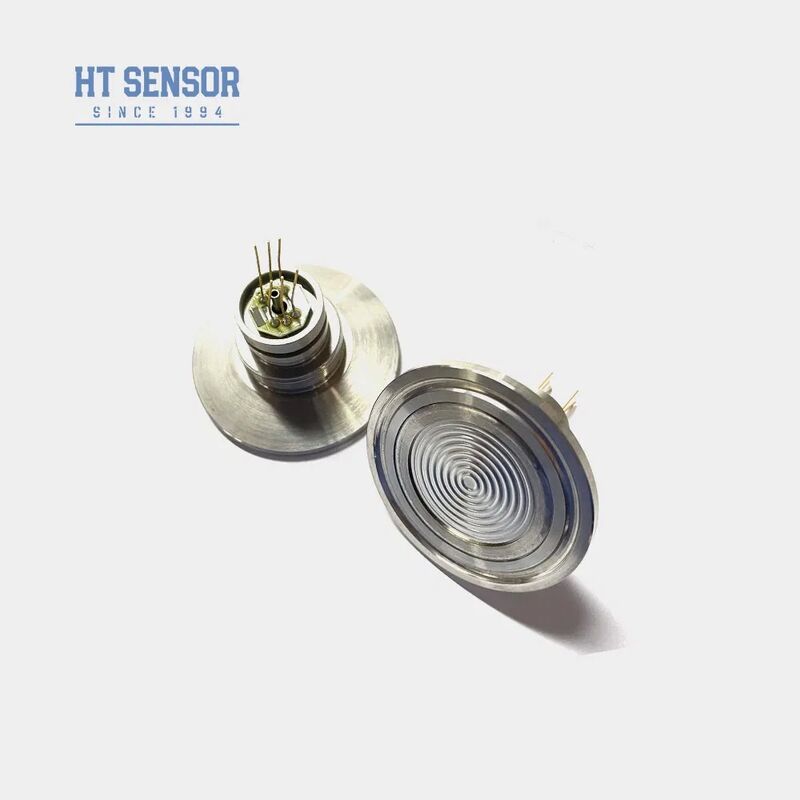

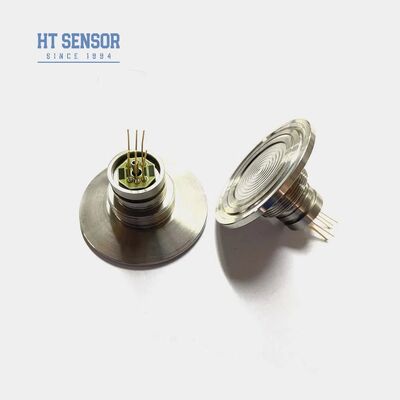

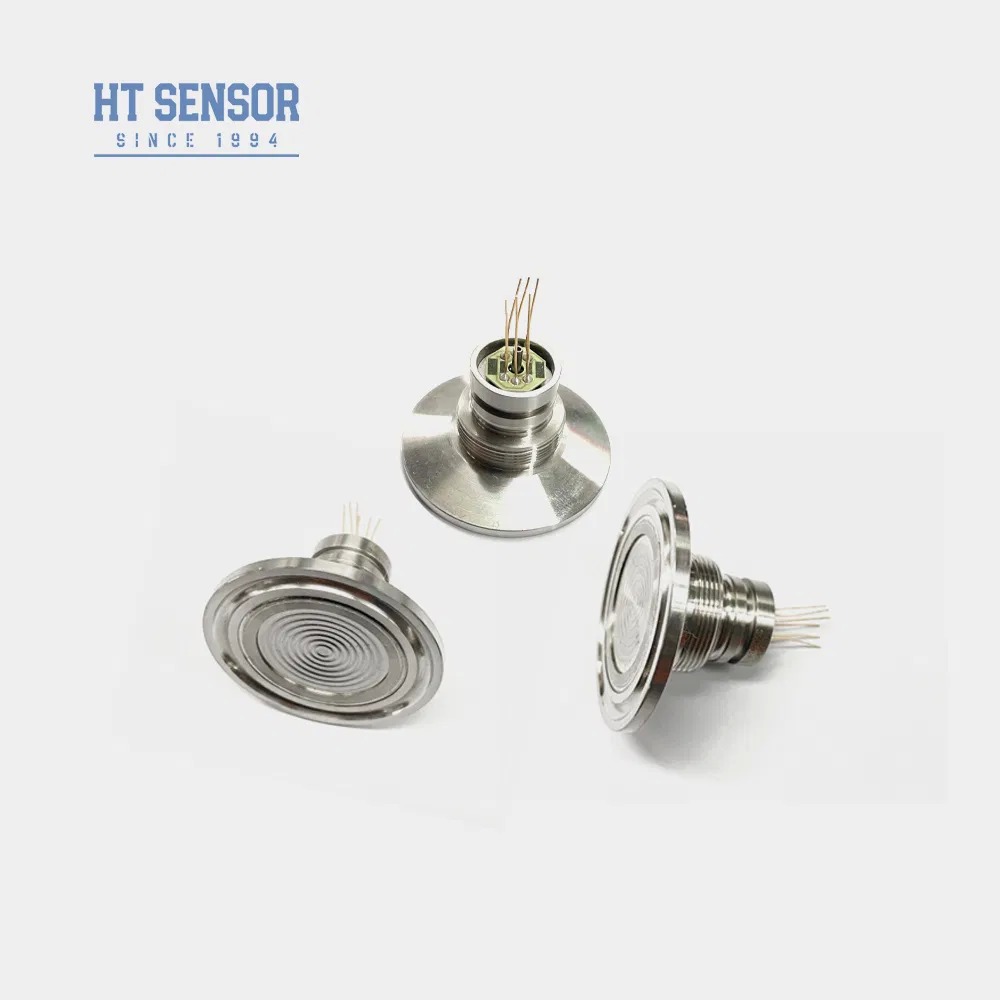

HT-IQ Sanitaire Capteur de pression à diaphragme plat Capteur de niveau piézorésistif

Informations de base

Certification:	RoHS

Quantité de commande min:	5
Prix:	36

meilleur prix Contactez

Détail Infomation

Numéro de modèle.:	HT-IQ	Pour:	Transmetteur de pression au silicium diffusé
Type de signal de sortie:	Type analogique	processus de production:	Intégration
Matériel:	Acier inoxydable	Type de fil:	Non
Type de câblage:	À quatre fils	Milieu de mesure:	Gaz et liquide
Indice IP:	IP65	Personnalisé:	Personnalisé
Pouvoir:	1,5 mA /10 V CC	Sortir:	signal mv
Connexion:	Pince 50,4	Compensation de température:	0-70
Forfait Transport:	carton	Spécification:	50.4 mm
Marque déposée:	- Je ne sais pas.	Origine:	Chine
Code SH:	9026209090	Capacité de production:	50000 PCS/an
Mettre en évidence:	détecteur de pression de diaphragme plat sanitaire , détecteur de niveau piézorésistif , capteur de transmission de pression avec garantie

Description de produit

HT-IQ Capteur de pression de diaphragme plat Sanitaire Capteur de pression piézoresistif

Capteur de pression piézoresistif au silicium HT-IQ

Introduction:
Le HT-IQ est un capteur de pression à diaphragme à décharge avec une puce en silicium diffus très stable.L'huile de silicium scellée par le diaphragme. La puce sensible n'entre pas directement en contact avec le milieu de mesure.Il est facile à nettoyer et très fiable. Il convient à des applications dans des industries comme l'alimentation et l'hygiène.

Caractéristiques du produit:

Utilisant une technologie de pointe et un boîtier en acier inoxydable 316L,matériaux tels que le titane et le Hastelloy pour le diaphragme
Utilisation de circuits à film épais pour la compensation de la température et le point zéro correction
fiabilité, répétabilité et stabilité exceptionnelles
Structure du diaphragme à rincer, ce qui facilite le nettoyage

Applications:

Convient pour la mesure de la pression des gaz et des liquides non corrosifs avec 316LCompatibilité avec l'acier inoxydable
Industrie alimentaire et des boissons
Contrôle des procédés industriels
Industrie pharmaceutique

Performance électrique:

L'alimentation électrique: ≤ 2 mA de courant continu (type 1,5 mA de courant continu)
Impédance d'entrée: 2,5 KΩ à 6 KΩ
Impédance de sortie: 2,5 KΩ~6 KΩ
Connexion électrique: broches Kovar plaquées en or ou câbles à haute température de 100 mm.

Paramètres de performance:
Plage de mesure		Épaisseur (G)	35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000Kpa
		Absolute (A)	Les émissions de gaz à effet de serre sont calculées en fonction de la fréquence d'émission.
		Sélectionné	Pour les appareils à combustion
		Le type		Je suis désolé.	Unité
Non-linéarité		± 0.15		± 0.3	% F.S.
Répétabilité		0.05		0.1	% F.S.
Hystérésis		0.05		0.1	% F.S.
Débit de compensation nul		0 ± 1		0 ± 2	MV
Produit à grande échelle	≤ 20 KPa	50 ± 10		50 ± 30	MV
	≥ 35 kPa	100 ± 10		100 ± 30	MV
Température de décalage zéro.	≤ 20 KPa	± 1		±2	% F.S.
	≥ 35 kPa	± 0.5		± 1	% F.S.
Température à pleine échelle.	≤ 20 KPa	± 1		±2	% F.S.
	≥ 35 kPa	± 0.5		± 1	% F.S.
Temps compensé.	≤ 20 KPa	0 à 50			oC
	≥ 35 kPa	0 à 70			oC
Température de fonctionnement		- 20 à 80			oC
Température de stockage		-40 à 125			oC
Surcharge admissible		Prenez la plus petite valeur entre 3 fois l'échelle complète ou 120MPa
Pression de rupture		5 fois la taille totale
Stabilité à long terme		0.2 %			F.S./année
Matériau du diaphragme		autres
Résistance à l'isolation		Pour les appareils à courant alternatif
Vibration		Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz
Le choc		100 g, 11 ms
Temps de réponse		≤ 1 ms
Sceau de l'anneau O		Déchets d'acier ou d'acier
Remplissage du milieu		Huile de silicium
Le poids		~ 150 g
Les paramètres sont testés dans les conditions suivantes: 1,5 mA @ 25°C

Construction du schéma
Dimension

Connexion électrique et compensation

Exemples de sélection

Conseils pour commander

1. Faites attention à l'ajustement entre la taille du noyau et le boîtier de l'émetteur pendant l'assemblage pour atteindre le
étanchéité requise
2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter que la plaque de compensation ne soit bloquée ou endommagée.
3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter des dommages au noyau dus à une déformation ou à un perçage du diaphragme.
5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau.
6Si des modifications sont apportées aux câbles des broches, suivez l'étiquette sur le noyau pour référence.

Questions et réponses

1.Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?

A: haute précision, durabilité et excellentes performances.

2.Q: Puis-je personnaliser les spécifications spéciales?

R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons le service OEM et ODM

3Q: Quelle est votre capacité de production?

A: Je suis désolé. Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison
.

4.Q: Quelle est la période de livraison typique?

R: 5 à 8 jours ouvrables pour les modèles standard.

5Q: Quel est le prix des produits?

A: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme
.

6.Q: Quelle est la garantie de vos produits? Et service après-vente?

R: Notre temps de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par le réseau PC est toujours disponible.
