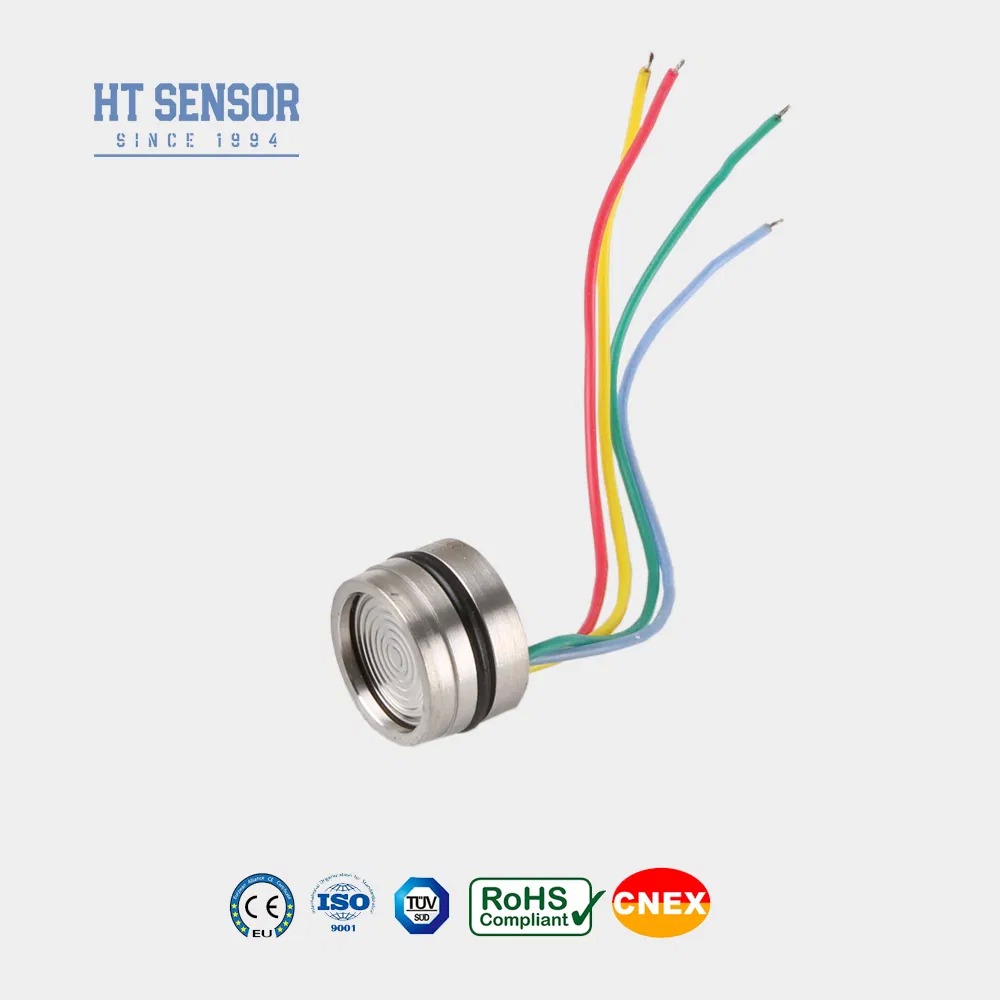

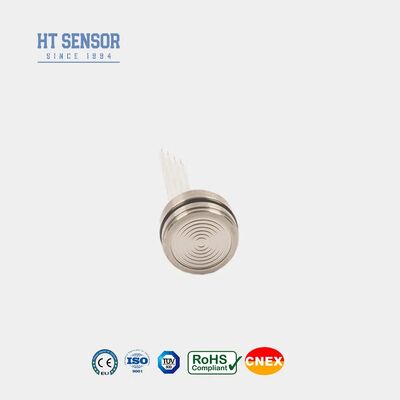

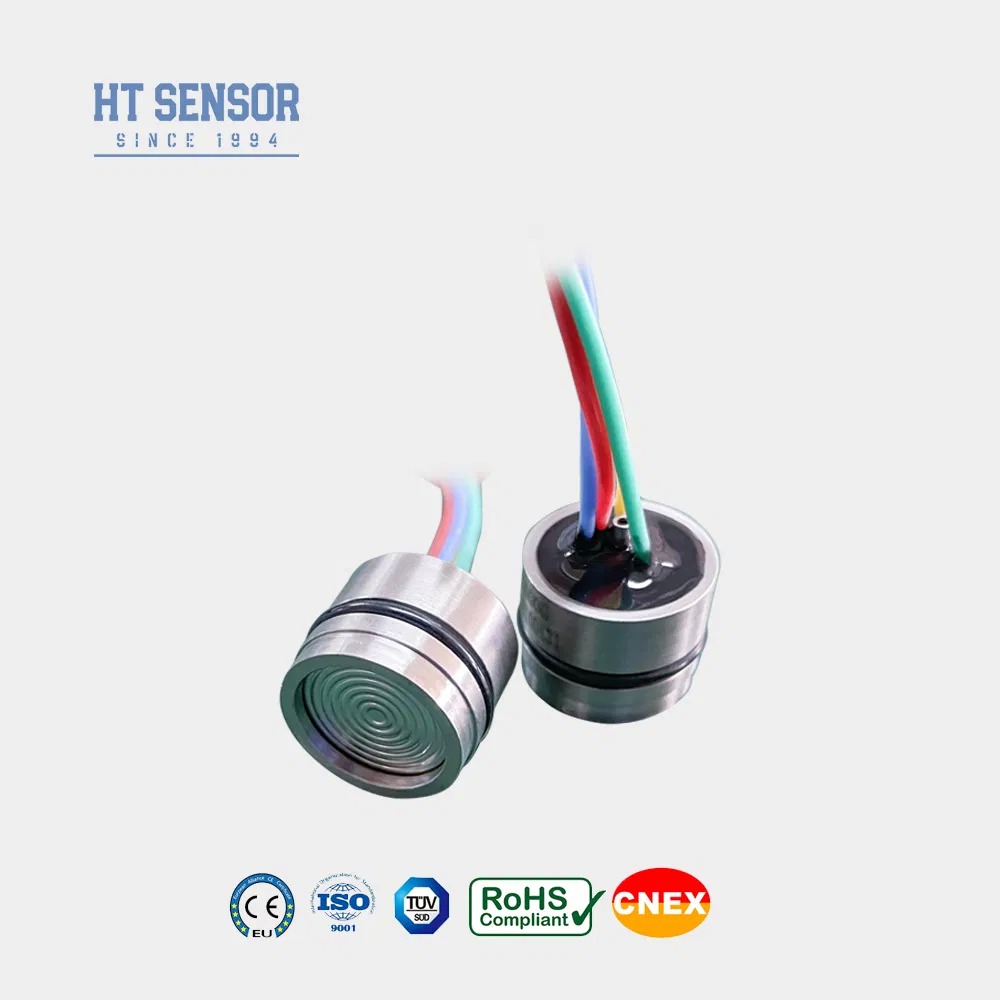

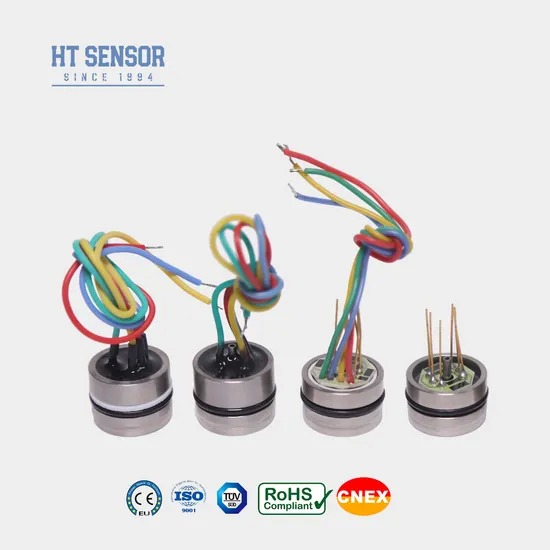

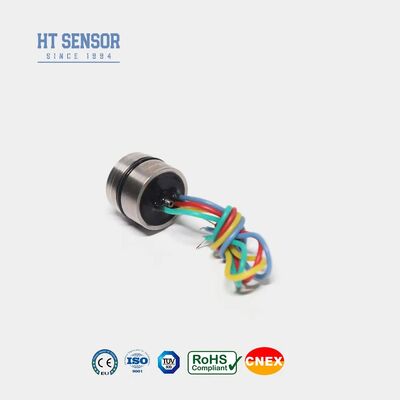

Capteur de pression piézorésistif absolu HT19V pour air et gaz
Product Details
| Numéro de modèle.: | HT19V | Pour: | Transmetteur de pression au silicium diffusé |
|---|---|---|---|
| Type de signal de sortie: | Type analogique | processus de production: | Intégration |
| Matériel: | Acier inoxydable | Type de fil: | Non |
| Type de câblage: | À quatre fils | Milieu de mesure: | Gaz et liquide |
| Indice IP: | IP65 | Personnalisé: | Personnalisé |
| Pouvoir: | 10VDC | Sortir: | 10 mv/v |
| Dia: | 19 mm | Haut: | OEM |
| Forfait Transport: | carton | Spécification: | Personnalisé |
| Marque déposée: | Capteur HT | Origine: | Chine |
| Code SH: | 9026209090 | Capacité de production: | 50000 PCS/an |
| Mettre en évidence |
Capteur de pression piézorésistif pour air,Capteur de gaz à pression absolue,Transmetteur de pression HT19V |
||
Product Description
Introduction:
HT19V est un capteur de pression piézorésistif en silicium avec un noyau en matériau hautement stableélément en silicium diffusé. La pression différentielle du fluide mesuré esttransmis au diaphragme en silicium à travers un diaphragme d'isolation 316L ethuile de silicone scellée. Il utilise l'effet piézorésistif du silicium diffusé pour mesurerla pression des liquides et des gaz. Le capteur de pression HT26V est équipé d'unJoint torique pour étanchéité sous pression, facilitant ainsi l'installation.
Caractéristiques du produit:
- Alimentation en tension constante et sorties de signaux standard
- Haute fiabilité et excellente stabilité
- Le la hauteur est de 7 mm, diverses structures peuvent être personnalisées
- Appliqué dans divers sites de processus industriels, notamment le pétrole, la chimie, la métallurgie, l'énergie et l'hydrologie.
- Utilisé dans les industries maritime et aéronautique
- Convient aux systèmes de commande hydrauliques et pneumatiques
- Utilisé dans les applications de contrôle de processus
- Alimentation : 10 V CC
- Impédance d'entrée : 4KΩ ~ 20KΩ
- Impédance de sortie : 2,5 KΩ ~ 6 KΩ
- Connexion électrique : fil haute température de 100 mm, câble ruban et connecteurs à broches.
| Paramètres de performances : | |||||
| Plage de mesure | Jauge (G) | 10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000KPa | |||
| Absolu(A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Scellé(S) | 3500KPas, 7MPaS, 10MPaS | ||||
| Tapez | Max. | Unité | |||
| Non-linéarité | ±0,15 | ±0,3 | %FS | ||
| Répétabilité | 0,05 | 0,1 | %FS | ||
| Hystérèse | 0,05 | 0,1 | %FS | ||
| Sortie à décalage zéro | 0 ± 1 | 0 ± 2 | mV | ||
| Sortie à pleine échelle | ≤20KPa | 50 ± 1 | 50 ± 2 | mV | |
| ≥35kPa | 100 ± 1 | 100 ± 2 | mV | ||
| Température de décalage zéro. Dérive | ≤20KPa | ±1 | ±2,5 | %FS | |
| ≥35kPa | ±0,8 | ±1,5 | %FS | ||
| Température à pleine échelle. Dérive | ≤20KPa | ±1 | ±2 | %FS | |
| ≥35kPa | ±0,8 | ±1,5 | %FS | ||
| Température compensée. | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Température de fonctionnement | -20~80 | ºC | |||
| Température de stockage | -40~125 | ºC | |||
| Surcharge admissible | 3 fois la pleine échelle | ||||
| Pression d'éclatement | 5X la pleine échelle | ||||
| Stabilité à long terme | 0,2 % | FS/An | |||
| Matériau du diaphragme | 316L | ||||
| Résistance d'isolation | ≥200 MΩ 100 V CC | ||||
| Vibration | Aucun changement dans des conditions de 10gRMS, 20Hz à 2000Hz | ||||
| Choc | 100g,11ms | ||||
| Temps de réponse | ≤1ms | ||||
| Joint torique | Caoutchouc nitrile ou caoutchouc fluoré | ||||
| Milieu de remplissage | Huile de silicium | ||||
| Poids | ~25g | ||||
| Les paramètres sont testés dans les conditions suivantes : Tension constante de 10 V et température ambiante de 25 ºC | |||||
| Raccordement électrique et compensation |
|
| Conseils de commande |
étanchéité à l'air requise
2. Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter de coincer ou d'endommager la plaque de compensation.
3. Si le fluide mesuré n'est pas compatible avec la membrane centrale et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4. Évitez d'appuyer sur le diaphragme du capteur avec les mains ou des objets pointus pour éviter d'endommager le noyau en raison d'une déformation ou d'un perçage du diaphragme.
5. Gardez l'orifice de pression du noyau de pression manométrique ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de fluides corrosifs dans la chambre à pression négative du noyau.
6. Si des modifications sont apportées aux fils des broches, suivez l'étiquette sur le noyau réel pour référence.
