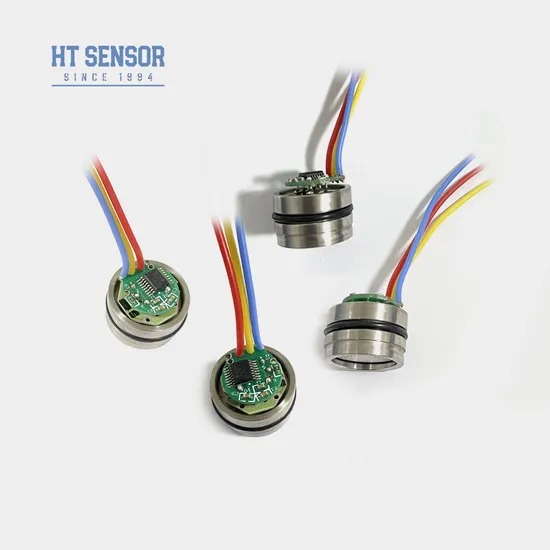

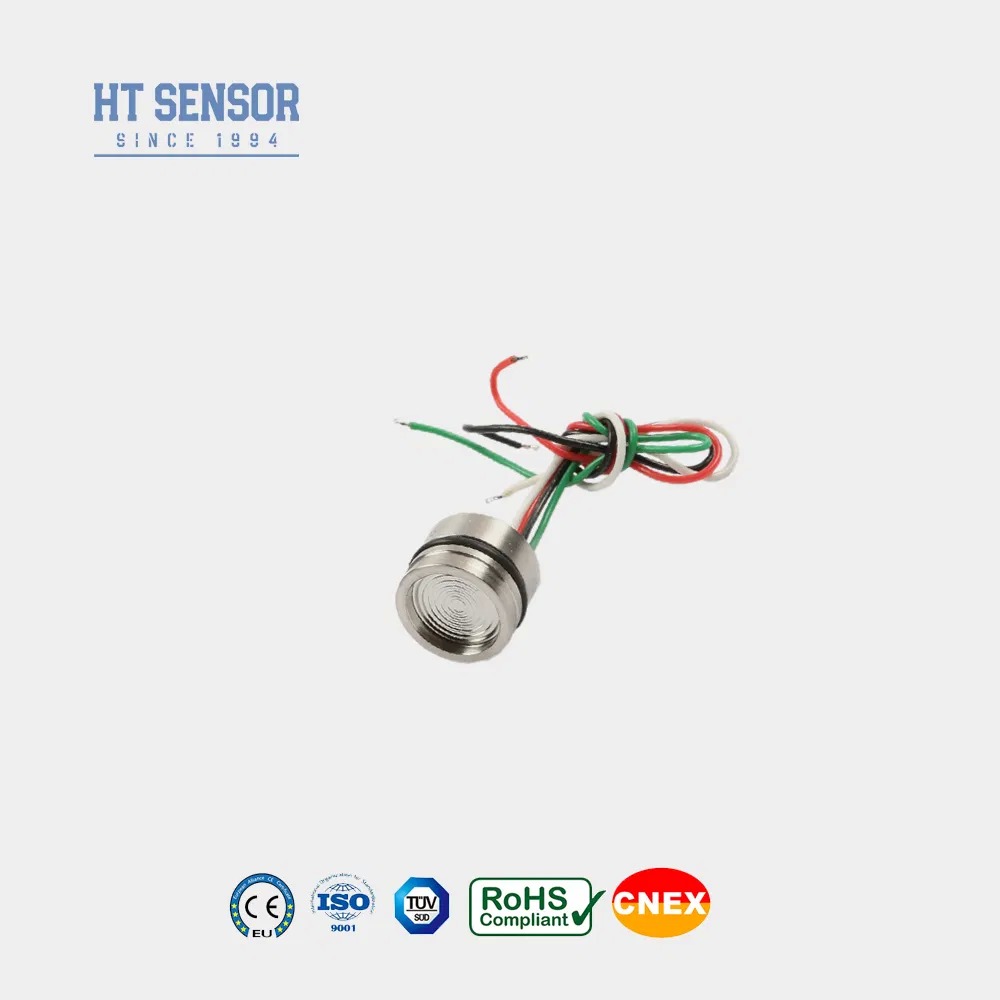

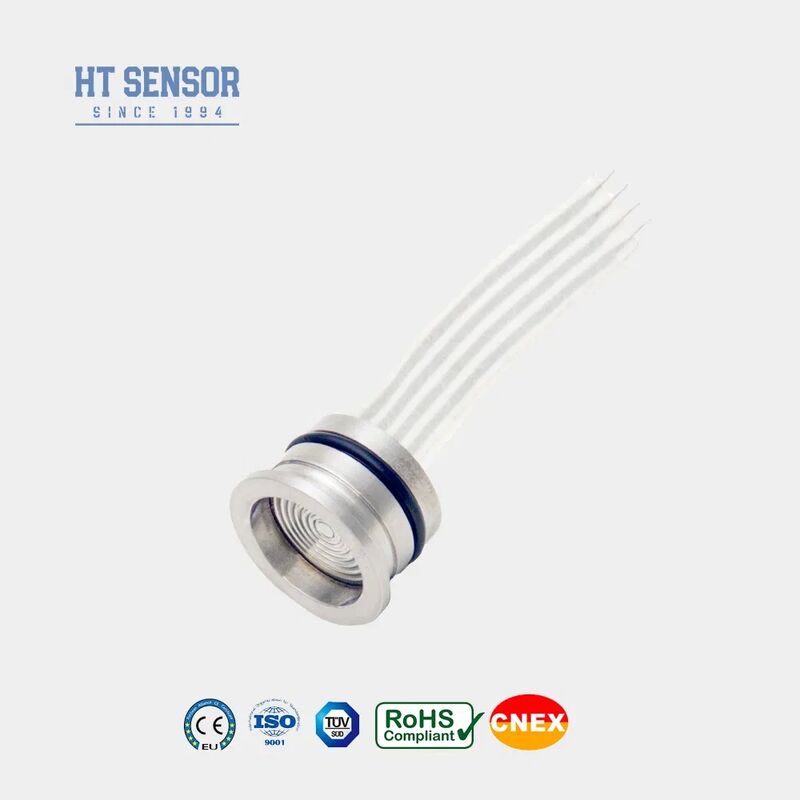

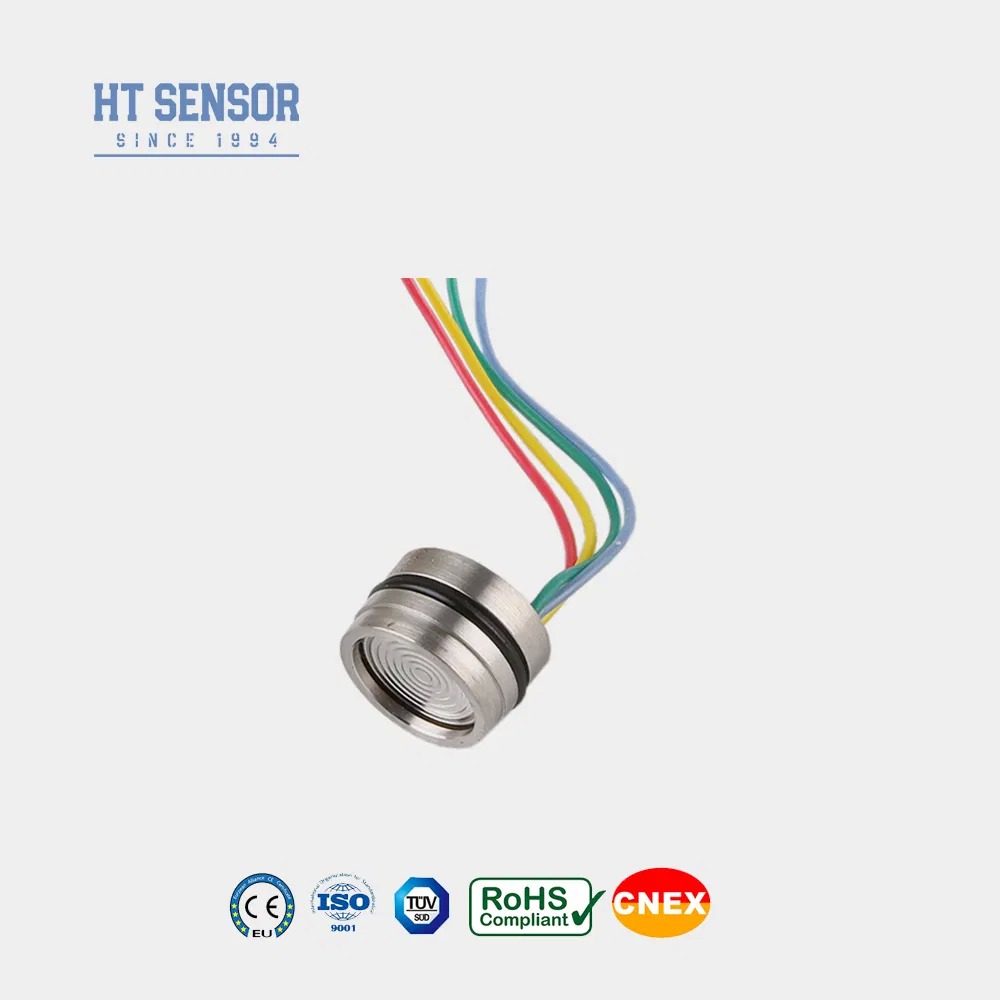

Capteurs de pression HT19V pour air comprimé et transducteur de pression de gaz
Product Details
| Numéro de modèle.: | HT19V | Pour: | Transmetteur de pression au silicium diffusé |
|---|---|---|---|
| Type de signal de sortie: | Type analogique | processus de production: | Intégration |
| Matériel: | Acier inoxydable | Type de fil: | Non |
| Type de câblage: | À quatre fils | Milieu de mesure: | Gaz et liquide |
| Indice IP: | IP65 | Personnalisé: | Personnalisé |
| Pouvoir: | 10VDC | Sortir: | 10 mv/v |
| Dia: | 19 mm | Haut: | OEM |
| Forfait Transport: | carton | Spécification: | Personnalisé |
| Marque déposée: | Capteur HT | Origine: | Chine |
| Code SH: | 9026209090 | Capacité de production: | 50000 PCS/an |
| Mettre en évidence |
Capteur de pression d'air comprimé HT19V,Transducteur de pression de gaz avec garantie,Capteur d'émetteur de pression industrielle |
||
Product Description
Introduction:
Le HT19V est un capteur de pression piézorésistif en silicium doté d'un noyau deL'élément de silicium diffus La pression différentielle du milieu mesuré està l'aide d'un système de détection de l'écoulement de l'air,Il utilise l'effet piézorésistif du silicium diffusé pour mesurerLe capteur de pression HT26V est équipé d'unO-ring pour l'étanchéité sous pression, ce qui facilite l'installation.
Caractéristiques du produit:
- Apporte et sortie de signaux standard à tension constante
- Haute fiabilité et excellente stabilité
- Le... la hauteur est de 7 mm, différentes structures peuvent être personnalisées
- Appliqué dans divers sites de processus industriels, y compris le pétrole, la chimie, la métallurgie, l'énergie et l'hydrologie.
- Utilisé dans les industries maritimes et aéronautiques
- Appareils de commande hydraulique ou pneumatique
- Utilisé dans les applications de contrôle de processus
- L'alimentation électrique: 10VDC
- Impédance d'entrée:4KΩ~20KΩ
- Impédance de sortie:2.5KΩ~6KΩ
- Connexion électrique: fil à haute température de 100 mm, câble à ruban et connecteurs à broches.
| Paramètres de performance: | |||||
| Plage de mesure | Épaisseur (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000KPa | |||
| Absolute (A) | Les émissions de gaz à effet de serre sont calculées en fonction de la fréquence d'émission. | ||||
| Sélectionné | Le système d'aérodrome doit être équipé d'un système d'aérodrome. | ||||
| Le type | Je suis désolé. | Unité | |||
| Non-linéarité | ± 0.15 | ± 0.3 | % F.S. | ||
| Répétabilité | 0.05 | 0.1 | % F.S. | ||
| Hystérésis | 0.05 | 0.1 | % F.S. | ||
| Débit de compensation nul | 0 ± 1 | 0 ± 2 | MV | ||
| Produit à grande échelle | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | MV | |
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | MV | ||
| Température de décalage zéro. | ≤ 20 KPa | ± 1 | ± 25 | % F.S. | |
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | ||
| Température à pleine échelle. | ≤ 20 KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | ||
| Temps compensé. | ≤ 20 KPa | 0 à 50 | oC | ||
| ≥ 35 kPa | 0 à 70 | oC | |||
| Température de fonctionnement | - 20 à 80 | oC | |||
| Température de stockage | -40 à 125 | oC | |||
| Surcharge admissible | 3 fois l'échelle totale | ||||
| Pression de rupture | 5 fois la taille totale | ||||
| Stabilité à long terme | 0.2 % | F.S./année | |||
| Matériau du diaphragme | autres | ||||
| Résistance à l'isolation | Pour les appareils à courant alternatif | ||||
| Vibration | Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz | ||||
| Le choc | 100 g, 11 ms | ||||
| Temps de réponse | ≤ 1 ms | ||||
| Sceau de l'anneau O | Déchets d'acier ou d'acier | ||||
| Remplissage du milieu | Huile de silicium | ||||
| Le poids | ~ 25 g | ||||
| Les paramètres sont testés dans les conditions suivantes: tension constante de 10 V et température ambiante de 25 °C | |||||
| Connexion électrique et compensation |
|
| Conseils pour commander |
étanchéité requise
2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter que la plaque de compensation ne soit bloquée ou endommagée.
3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter des dommages au noyau dus à une déformation ou à un perçage du diaphragme.
5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau.
6Si des modifications sont apportées aux câbles des broches, suivez l'étiquette sur le noyau pour référence.
