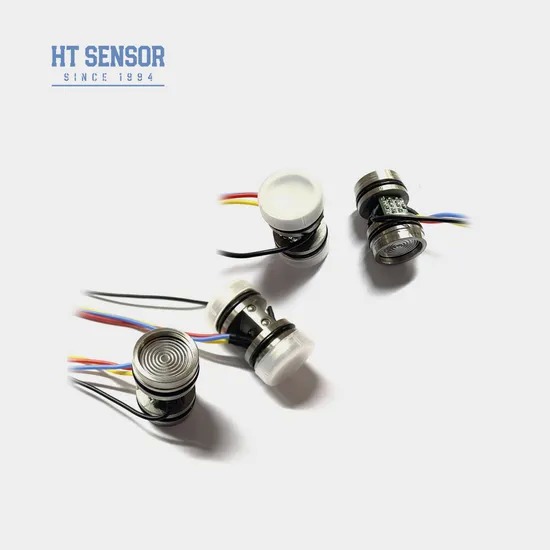

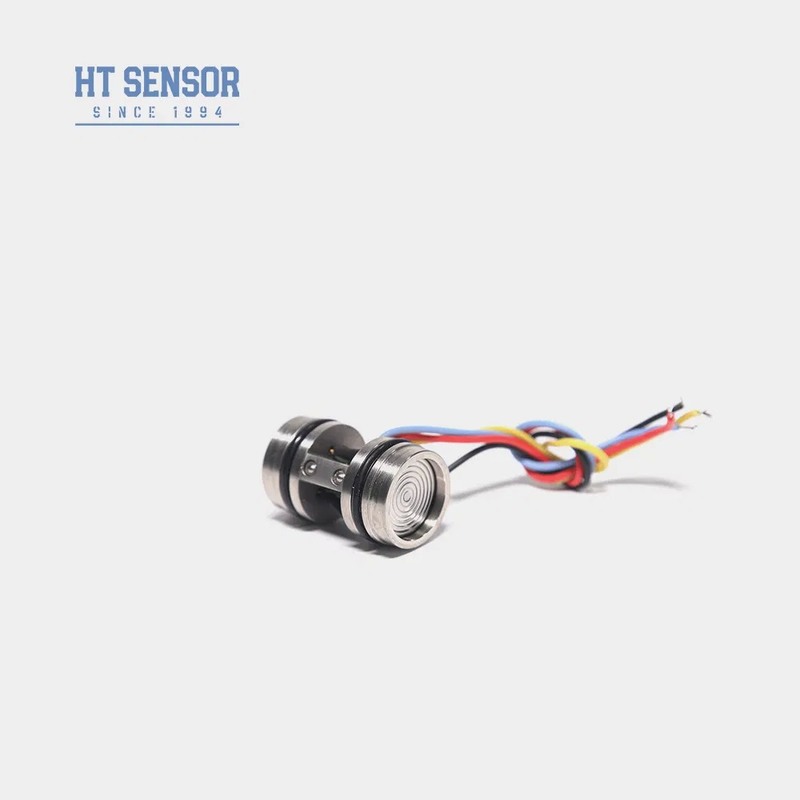

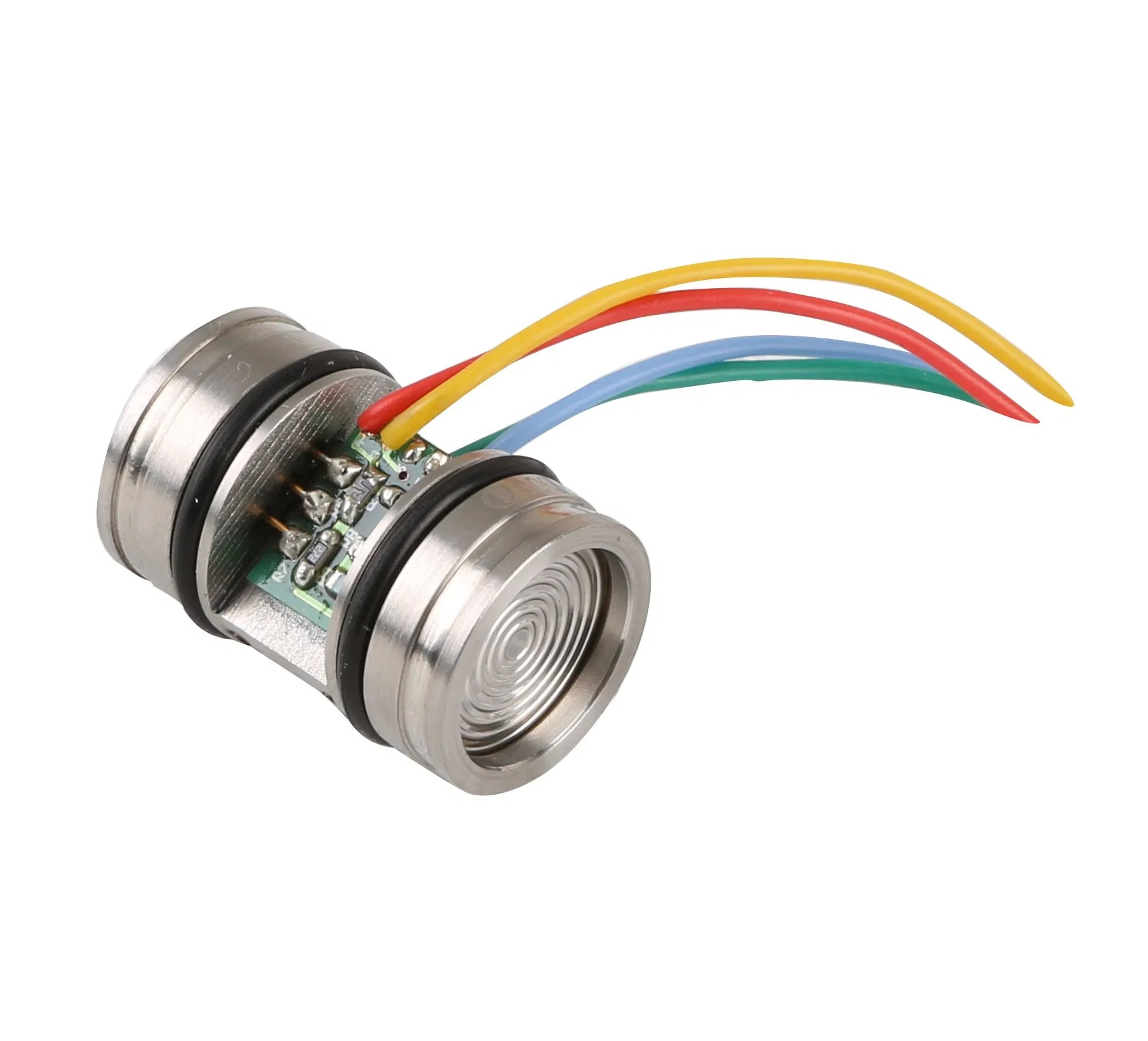

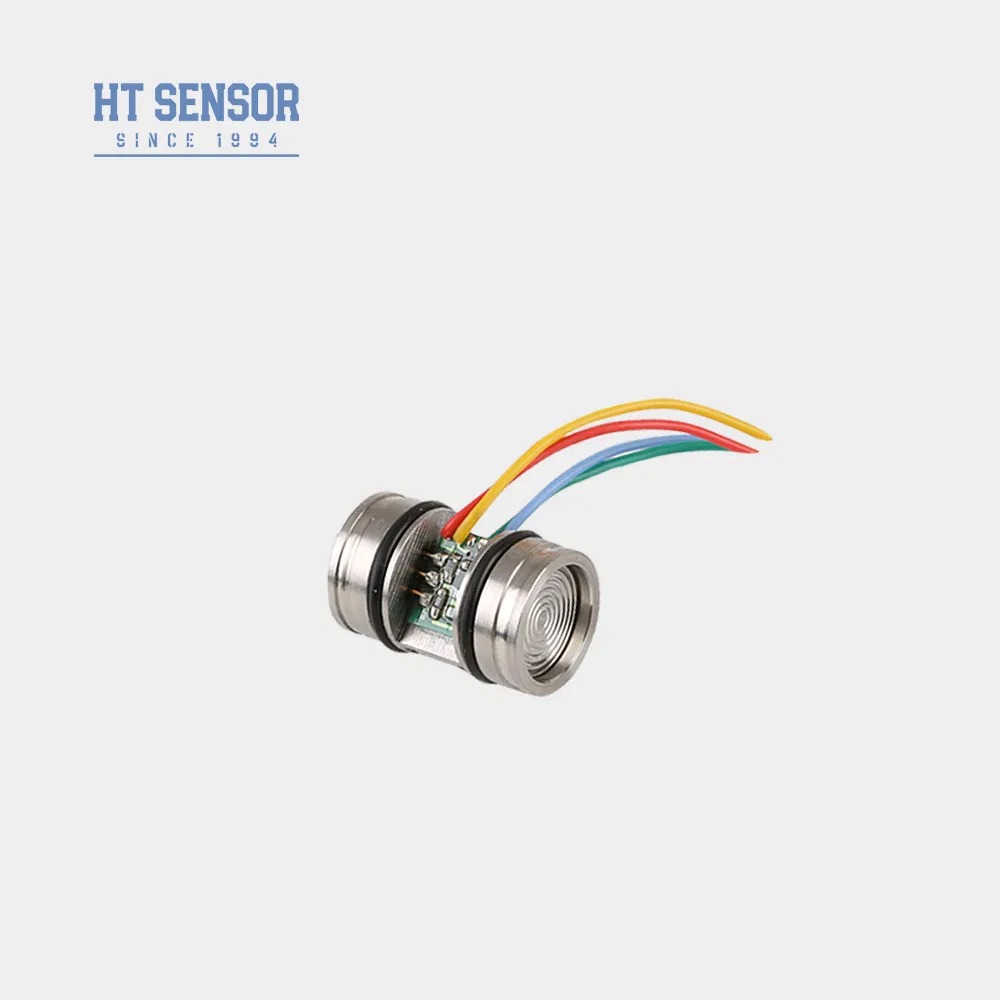

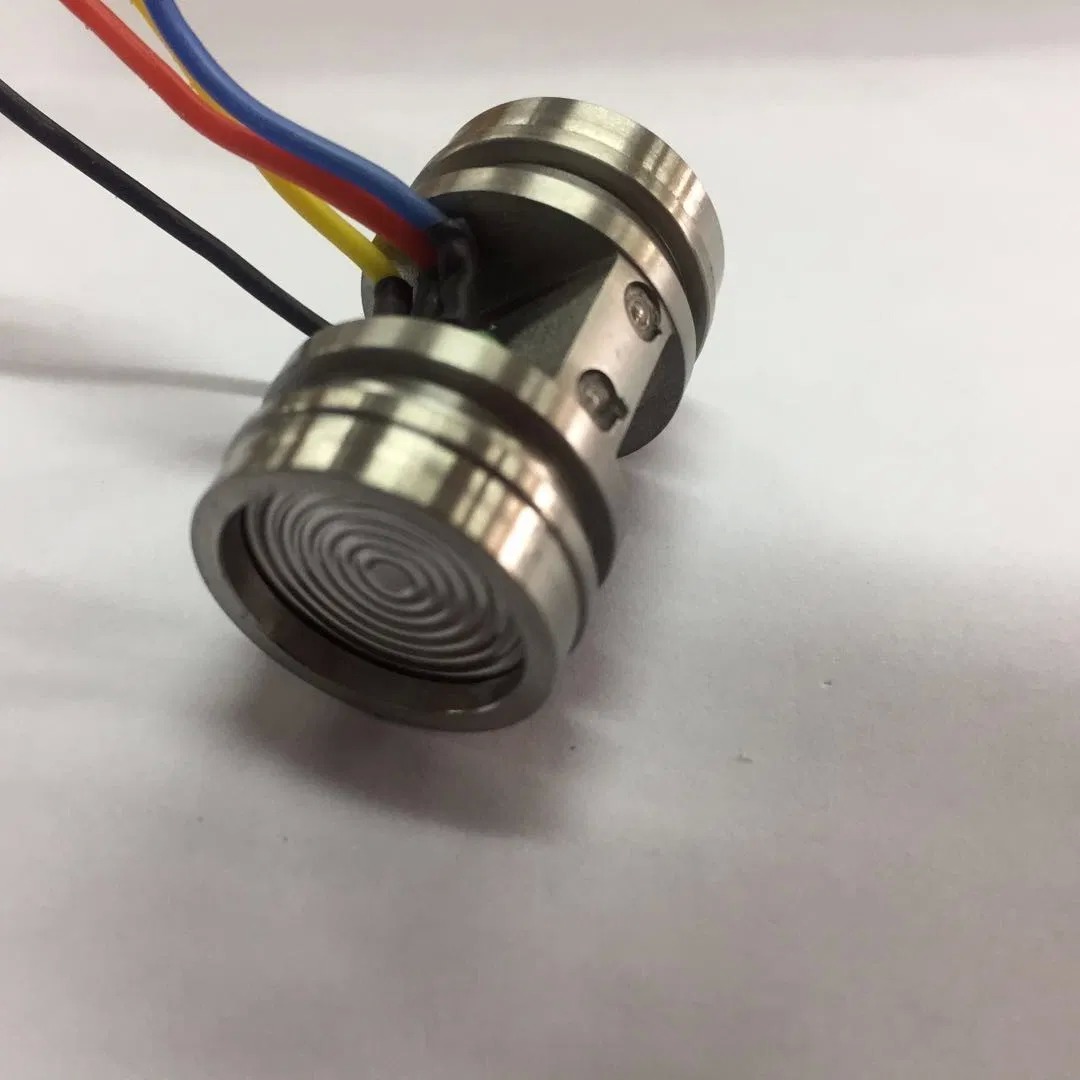

Baoji Hengtong Ht20V détecteur de pression de silicium diffusé piézoresistant différentiel

Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor
Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor
Informations de base
Certification: RoHS
Quantité de commande min: 5
Prix: 40
meilleur prix Contactez
Détail Infomation
Numéro de modèle.: HT20V Pour: Transmetteur de pression au silicium diffusé
Type de signal de sortie: Type analogique Processus de production: Intégration
Matériel: Acier inoxydable Type de fil: Non
Type de câblage: À quatre fils Milieu de mesure: Gaz et liquide
Indice IP: IP65 Personnalisé: Personnalisé
Pouvoir: 5 à 10 VDC Sortir: MV
Type de pression: Pression différentielle Longueur: 29.6 mm
Forfait Transport: carton Spécification: 29.5mm
Marque déposée: - Je ne sais pas. Origine: Chine
Code HS: 9026209090 Capacité de production: 50000 PCS/an
Mettre en évidence:

Capteur de pression différentielle HT20V

,

avec une résistance à l'usure supérieure à 50 kPa

,

diffused silicon pressure sensor

Description de produit

Baoji Hengtong HT20V détecteur de pression de silicium diffusé piézoresistant différentiel

Introduction:
Le HT20V est un capteur de pression différentielle utilisant uncomposé d'un élément de silicium comme noyau, enveloppé dans un boîtier en acier inoxydable de 316L,Le capteur fonctionne avec une fiabilité exceptionnelle.par un diaphragme en acier inoxydable et une huile de silicium scellée, assurant une précisionLa puce sensible reste isolée de lacontact direct avec le milieu de mesure, établissant un état entièrement solideCette structure permet de mesurer avec précision la pression différentielle.le produit polyvalent est adapté à diverses applications qui exigent des performances fiables etmesure précise de la pression différentielle
Caractéristiques du produit:
  1. Performance stable et fiable
  2. Résistance élevée à la pression statique
  3. Résultats économiques
Applications:
  1. Détection de la pression différentielle
  2. Instruments d'étalonnage de la pression
  3. Mesure du niveau du liquide
Performance électrique:
  1. L'alimentation électrique: ≤ 10 VDC
  2. Voltage de sortie en mode commun: 50% de l'entrée (typique)
  3. Impédance d'entrée:4KΩ~20KΩ
  4. Impédance de sortie:2.5KΩ~6KΩ
  5. Connexion électrique: fil à haute température de 100 mm.
Paramètres de performance:
Plage de mesure 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa et 2000KPa
  Le type Je suis désolé. Unité
Linearité   ± 0.15 ± 0.3 % F.S.
Répétabilité  0.05 0.1 % F.S.
Hystérésis    0.05 0.1 % F.S.
Débit de compensation nul   0 ± 1 0 ± 2 MV
Produit à grande échelle   ≤ 20 KPa 50 ± 1 50 ± 2 MV
≥ 35 kPa 100 ± 1 100 ± 2 MV
Température de décalage zéro. ≤ 20 KPa ± 1 ± 25 % F.S.
≥ 35 kPa ± 0.8 ± 15 % F.S.
Température à pleine échelle. ≤ 20 KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.8 ± 15 % F.S.
Temps compensé. ≤ 20 KPa 0 à 50 oC
≥ 35 kPa 0 à 70 oC
Température de fonctionnement - 20 à 80 oC
Température de stockage -40 à 125 oC
Surcharge admissible Prenez la plus petite valeur entre 3 fois l'échelle complète ou 4MPa
Pression de rupture 5 fois la taille totale
Stabilité à long terme 0.2 %  F.S./année
Matériau du diaphragme autres
Résistance à l'isolation Pour les appareils à courant alternatif
Vibration Aucun changement dans des conditions de 10gRMS, de 20 Hz à 2000 Hz
Le choc 100 g, 11 ms
Temps de réponse ≤ 1 ms
Sceau de l'anneau O Déchets d'acier ou d'acier
Remplissage du milieu Huile de silicium
Le poids ~ 45 g
Les paramètres sont testés dans les conditions suivantes: tension constante de 10 V et température ambiante de 25 °C

Baoji Hengtong Ht20V détecteur de pression de silicium diffusé piézoresistant différentiel 0
Baoji Hengtong Ht20V détecteur de pression de silicium diffusé piézoresistant différentiel 1

Construction du schéma
Dimension Baoji Hengtong Ht20V détecteur de pression de silicium diffusé piézoresistant différentiel 2
Les notes:L'extrémité de sortie est la borne positive. Si les couleurs du fil changent, veuillez consulter l'étiquette attachée au capteur pour obtenir des informations précises.

Connexion électrique et compensation

Baoji Hengtong Ht20V détecteur de pression de silicium diffusé piézoresistant différentiel 3


Exemples de sélection
Baoji Hengtong Ht20V détecteur de pression de silicium diffusé piézoresistant différentiel 4
Conseils pour commander
1. Faites attention à l'ajustement entre la taille du noyau et le boîtier de l'émetteur pendant l'assemblage pour atteindre le
étanchéité requise
2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter que la plaque de compensation ne soit bloquée ou endommagée.
3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter des dommages au noyau dus à une déformation ou à un perçage du diaphragme.
5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau.
6Si des modifications sont apportées aux câbles des broches, suivez l'étiquette sur le noyau pour référence.

société


Baoji Hengtong Ht20V détecteur de pression de silicium diffusé piézoresistant différentiel 5
Questions et réponses

1.Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
A: haute précision, durabilité et excellentes performances.

2.Q: Puis-je personnaliser les spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons le service OEM et ODM

3Q: Quelle est votre capacité de production?
A: Je suis désolé. Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, nous sommes donc pleinement capables de répondre aux besoins des commandes à grande échelle.il est conseillé de contacter notre équipe de vente à l'avance pour assurer une production en douceur et un calendrier de livraison
.
4.Q: Quelle est la période de livraison typique?
R: 5 à 8 jours ouvrables pour les modèles standard.

5Q: Quel est le prix des produits?
A: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme
.
6.Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Notre temps de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, l'instruction à distance par le réseau PC est toujours disponible.
