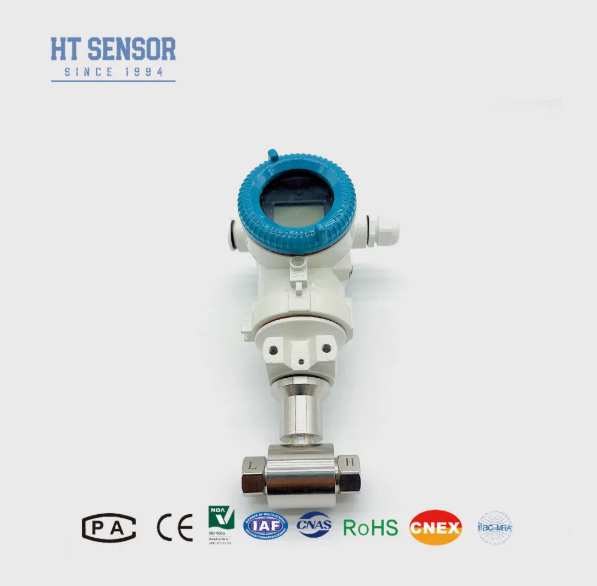

Transmetteur de pression différentielle numérique LCD en alliage d'aluminium avec pont de Wheatstone pour applications industrielles

Aluminum Alloy Digital LCD Differential Pressure Transmitter with Wheatstone Bridge for Industrial Applications
Aluminum Alloy Digital LCD Differential Pressure Transmitter with Wheatstone Bridge for Industrial Applications
Informations de base
meilleur prix Contactez
Détail Infomation
Conception: Acceptez personnalisé Le connecteur: M12*1
Remplis d'huile: Huile de silicium Mots-clés du produit: capteurs automatiques de pression d'air
Type de câblage: À quatre fils Type de structure: Transmetteur de pression au silicium diffusé
Joint: Le système d'exploitation de l'appareil est basé sur les principes suivants: Fournir: 1,5 mA
Connexion de traitement: Mâle NPT 1/2"
Mettre en évidence:

Transmetteur de pression différentielle en alliage d'aluminium

,

Transmetteur numérique LCD de capteur de pression

,

Transmetteur de pression au silicium diffusé de Wheatstone Bridge

Description de produit

Émetteur de capteur de pression différentielle à l'épreuve des éclaboussures
Description du produit

Sensor de différence de pression du liquide Transmetteur
Transmetteur de pression différentielle BP93420DII

Introduction au projet

L'émetteur de pression différentielle BP93420DII utilise un capteur de silicium diffus piézorésistif.le signal de sortie du pont Wheatstone maintient une excellente linéarité avec la différence de pression, permettant une mesure précise de la pression différentielle, idéale pour la mesure de la pression différentielle des gaz et des liquides dans les industries pétrolière, chimique, électrique et hydrologique.

Caractéristiques du produit
  • Construction en acier inoxydable pour une conception compacte et une installation facile
  • Une compensation de température rigoureuse et un dépistage du vieillissement assurent une performance stable et fiable
  • Options d'interface électrique flexibles: branchement ou câblage direct
Applications
  • Mesure de la pression différentielle pour les gaz et les liquides dans les conduites pétrolières, chimiques, électriques et hydrologiques
  • Surveillance des processus industriels dans les secteurs du pétrole, de la chimie, de la métallurgie, de la production d'énergie et de l'hydrologie
  • Mesure de la pression dans les conduites et les chambres de four
Paramètres de performance
Plage de mesure Pour les appareils à combustion électrique
Type de pression La pression différentielle
Surcharge à un seul côté ≤ 3 fois la plage nominale
Pression statique La valeur minimale est comprise entre 5 fois la plage nominale ou 7 MPa.
Précision @ 25oC ±0,25% (typique) ±0,5% (maximum)
Répétabilité Le système de détection doit être équipé d'un dispositif de détection de la température.
Hystérésis Le système de détection doit être équipé d'un dispositif de détection de la température.
Stabilité à long terme Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage.
Dérive à température zéro Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure.
Déplacement de température Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure.
Température de compensation La température de l'air doit être comprise entre 0 et 50 °C (0 à 10 KPa, 0 à 20 KPa), 0 à 70 °C, -10 à 70 °C.
Température de fonctionnement -30°C à 80°C
Température de stockage -40 °C à 100 °C
Vibration 10 g,55 Hz ~ 2 kHz
Matériel de logement 304,316L
Matériau du diaphragme autres
Résistance à l'isolation 100 MΩ 100 VDC
Classification à l'épreuve des explosions Sécurité intrinsèque et résistance aux explosions
Classement de protection Pour la protection contre la corrosion
Le poids ~ 0,45 kg
Signal de sortie
Signal de sortie Voltage d'alimentation Type de sortie
4 à 20 mA 12 à 30 VDC Fil 2/3/4
0 à 10/20 mA 3 fils
0/1 à 5 V
0.5 à 4,5 V		 5 VDC
Transmetteur de pression différentielle numérique LCD en alliage d'aluminium avec pont de Wheatstone pour applications industrielles 0 Transmetteur de pression différentielle numérique LCD en alliage d'aluminium avec pont de Wheatstone pour applications industrielles 1 Transmetteur de pression différentielle numérique LCD en alliage d'aluminium avec pont de Wheatstone pour applications industrielles 2 Transmetteur de pression différentielle numérique LCD en alliage d'aluminium avec pont de Wheatstone pour applications industrielles 3
Conseils pour commander
  • Assurer la compatibilité du milieu mesuré avec les pièces en contact avec le produit
  • Installer un collecteur à trois vannes entre le point de mesure et l'émetteur pour un fonctionnement fiable
  • Interfaces de pression de position horizontalement pendant l'installation pour minimiser l'impact de la position
  • Indiquer les exigences particulières (vibration, choc, EMI/RFI) lors de la commande
Guide des commandes
BP93420XX Transmetteur de pression
Le code Construction du schéma
DII Transmetteur de pression différentielle
Plage de mesure Pour les appareils à combustion électrique
Le code Énergie
D1 24 VDC
D2 5 VDC
D3 Autres
Le code Signal de sortie
S1 4 à 20 mADC
S5 0 à 20 mADC
S2 1 à 5 VDC
S6 0 à 10 VDC
S3 0 à 5VDC
S7 0Pour les conducteurs de véhicules à moteur
S4 0 à 10 mADC
Le code Connexion sous pression
J1 M20 × 1,5 mâle
J2 G1/2 mâle
J3 G1/4 mâle
J4 1/2 NPT mâle
J5 Autres
Le code Connexion électrique
B1 Je suis Hirschmann.
B2 PG7 prise de courant
B3 Sortie du câble scellé
B4 Autres
Le code Type de pression
D La pression différentielle
Questions et réponses
Q: Quelles sont les caractéristiques de vos émetteurs de capteurs de pression?
A: haute précision, durabilité et excellentes performances.
Q: Puis-je personnaliser les spécifications spéciales?
R: Oui, nos ingénieurs peuvent personnaliser les produits pour répondre à des besoins spécifiques. Nous fournissons le service OEM et ODM.
Q: Quelle est votre capacité de production?
R: Nos installations de fabrication peuvent produire jusqu'à 30 000 émetteurs de capteurs de pression par mois, capables de répondre aux commandes à grande échelle.Contactez notre équipe de vente à l'avance pour la production et la livraison.
Q: Quel est le délai de livraison typique?
R: 5 à 8 jours ouvrables pour les modèles standard.
Q: Quel est le prix des produits?
R: Prix compétitifs avec remises pour les commandes en vrac ou les partenaires à long terme.
Q: Quelle est la garantie de vos produits? Et service après-vente?
R: Garantie de 24 mois après expédition. Notre équipe de service après-vente répond dans les 24 heures, avec support réseau PC à distance disponible.
