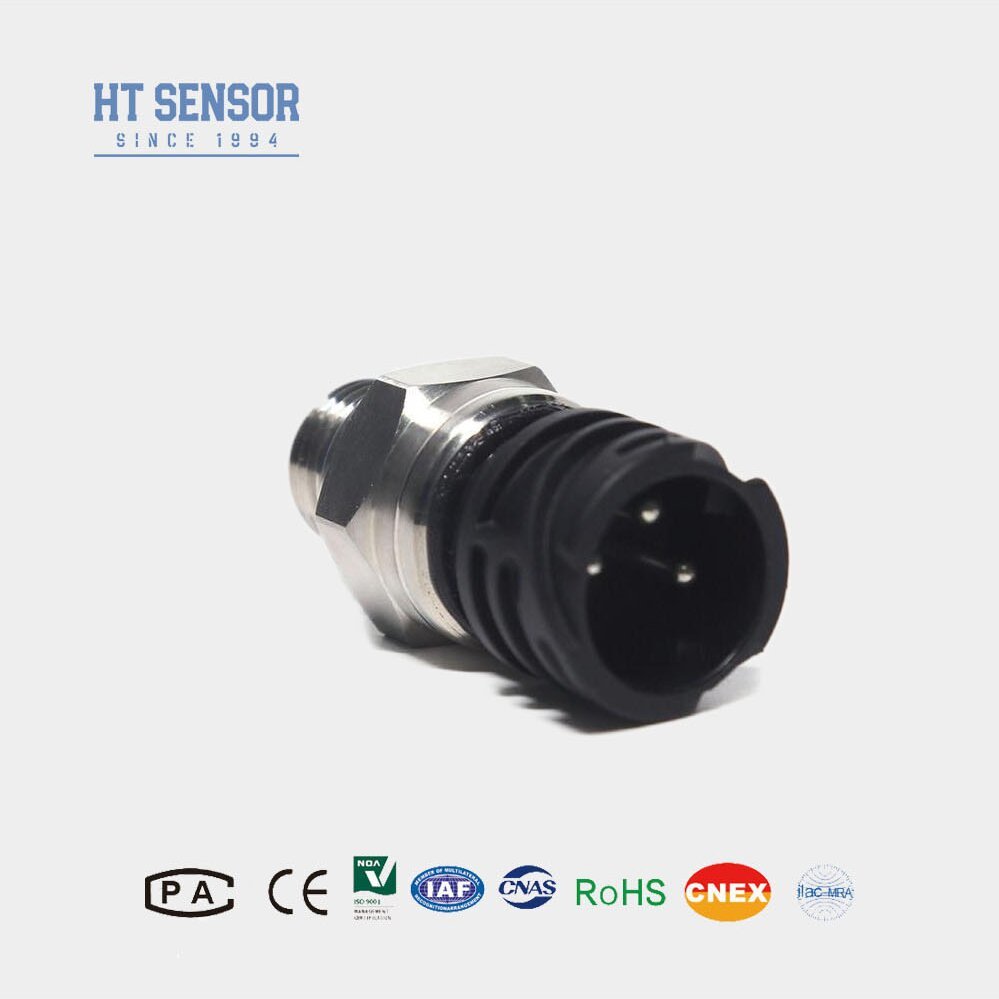

BP155 4-20mA Capteur de pression 0,25% Précision IP65 316L en acier inoxydable
Product Details
| Modèle n °: | BP155 | Milieu de mesure: | Gaz |
|---|---|---|---|
| Grade de précision: | 0,25% | Plage de pression: | Pour les appareils à combustion |
| Note IP: | IP65 | Type de pression: | Pression de mesure, pression absolue, pression scellée |
| Matériel de logement: | 316L | Stabilité à long terme: | 00,1% F.S. par an |
| Diaphragme: | 316L | Température de fonctionnement: | -20ºC ~ 80ºC |
| Température de stockage: | -40ºC ~ 120ºC | Signal de sortie: | 4 ~ 20mA |
| Tension d'alimentation: | 12 à 30 VDC | Réponse en fréquence: | 2.4kHz |
| Résistance à l'isolation: | 100mΩ 100VDC | ||
| Mettre en évidence |
Capteur de pression de 4 à 20 mA avec une précision de 0,25%,Capteur de pression IP65 en acier inoxydable |
||
Product Description
L'émetteur de pression BP155 est une solution rentable spécialement conçue pour les compresseurs d'air et l'équipement de réfrigération. Intégrant les dernières technologies, il dispose d'un circuit d'émetteur à haute performance développé en interne. Cet émetteur compact offre une forte résistance à l'humidité et d'excellentes capacités d'interférence anti-électromagnétiques. Les processus de test et de sélection du vieillissement rigoureux pour les composants et les produits finis garantissent des performances stables et fiables.
- Large plage de mesure avec structure en acier inoxydable et diverses options d'interface de pression
- Conception compacte et légère pour une installation facile
- Paramètres zéro et à grande échelle réglables
- Mesure de haute précision avec toute construction en acier inoxydable
- Mesure de pression des gaz et liquides non corrosifs (316L en acier inoxydable compatible)
- Applications de l'industrie marine et aéronautique
- Processus industriels, notamment le pétrole, les produits chimiques, la métallurgie, la production d'électricité et l'hydrologie
- Systèmes de contrôle hydraulique et pneumatique
| Plage de mesure | 0kpa ~ 10kpa… 5MPA |
| Type de pression | Pression de jauge, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois de la plage nominale |
| Précision à 25ºC | ± 0,25% (typique) ± 0,5% (maximum) |
| Répétabilité et hystérésis | 0,02% FS (typ.) 0,05% FS (max.) |
| Stabilité à long terme | ± 0,1% FS / an (typ.) ± 0,2% fs / an (max.) |
| Dérive de température zéro point | ± 0,02% FS / ºC (≤100kpa) ± 0,01% FS / ºC (> 100kpa) |
| Dérive de température à pleine échelle | ± 0,02% FS / ºC (≤100kpa) ± 0,01% FS / ºC (> 100kpa) |
| Réponse en fréquence | 2,4 kHz |
| Température de compensation | 0-70ºC (≤10MPa, personnalisable) |
| Température de fonctionnement | -20ºC ~ 80ºC |
| Température de stockage | -40ºC ~ 120ºC |
| Vibration | 10g, 55 Hz ~ 2KHz |
| Matériel de logement | 304,316L |
| Diaphragme | 316L |
| Résistance à l'isolation | 100mΩ 100VDC |
| Cote de protection | IP65 |
| Joint joint joint | Caoutchouc de fluor |
| Signal de sortie | Tension d'alimentation | Type de sortie |
|---|---|---|
| 4 ~ 20mA | 12 ~ 30VDC | Fil 2/3/4 |
| 0 ~ 10/20mA | 3 fil | |
| 0/1 ~ 5V 0/1 ~ 10v 0,5 ~ 4,5 V |
5VDC |
- Assurer une compatibilité moyenne avec les pièces de contact du produit
- Les modèles anti-explosion excluent les têtes d'affichage numérique
- Pour les modèles d'affichage LCD / LED, l'alimentation doit être ≥20 VDC
- Installez les dispositifs de protection contre les éclairs et assurez une mise à la terre appropriée
- Pour les températures inférieures à -20 ° C
- Longueur du câble par défaut: 1,5 m (matériau en polyéthylène)
- Spécifiez des exigences spéciales (vibration, EMI, etc.) lors de la commande
| Guide de commande | |||||||||
| BP15X | Émetteur de pression | ||||||||
| Code | Construction de contour | ||||||||
| 5 | Bouchon de packard | 6 | M12 * 1 Connecteur | ||||||
| 7 | Mini connecteur DIN | 8 | Connecteur Hirschmann | ||||||
| Plage de mesure | 0kpa ～ 10kpa… 10MPA | ||||||||
|
(0-X) KPA ou MPA |
X: indique la plage de mesure réelle | ||||||||
| Code | Alimentation électrique | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Autre | ||||||||
| Code | Signal de sortie | ||||||||
| S1 | 4 ～ 20madc | S5 | 0 ～ 20madc | ||||||
| S2 | 1 ～ 5VDC | S6 | 0 ～ 10VDC | ||||||
| S3 | 0 ～ 5VDC | S7 | 0,5 ～ 4,5 VDC | ||||||
| S4 | 0 ～ 10madc | ||||||||
| Code | Connexion à la pression | ||||||||
| J1 | G1 / 4 | ||||||||
| J2 | G1 / 8 | ||||||||
| J3 | 1/4 npt | ||||||||
| J4 | 1/8npt | ||||||||
| J5 | 7 / 16-20UNF | ||||||||
| Code | Type de pression | ||||||||
| G | Pression de mesure | ||||||||
| UN | Pression absolue | ||||||||
| S | Pression de référence scellée | ||||||||
