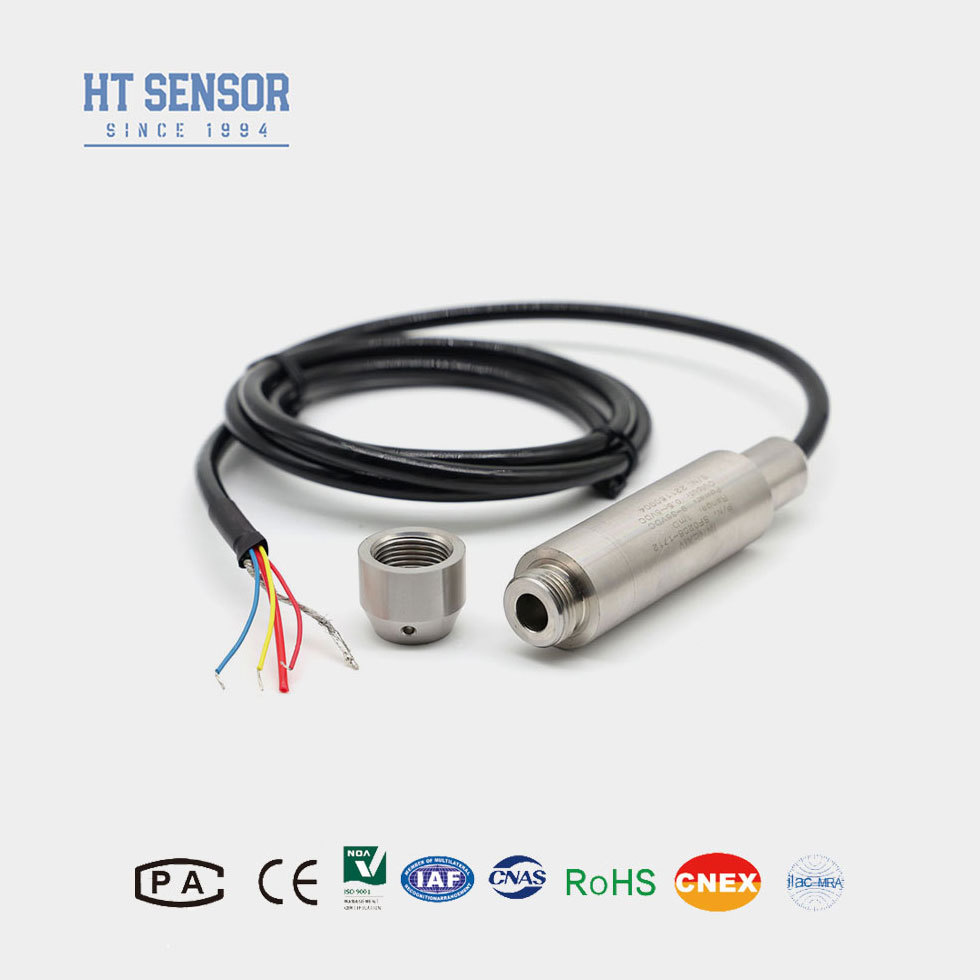

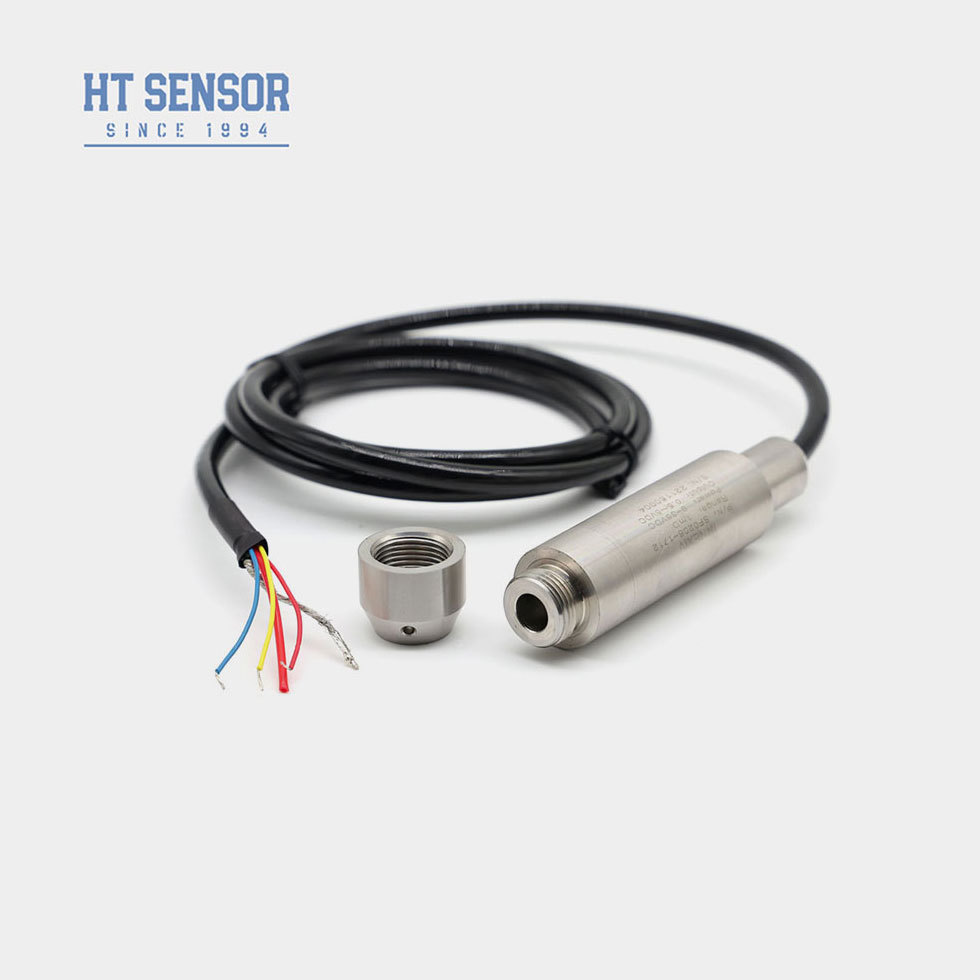

Transmetteur de niveau d'eau submersible avec cœur piézorésistif isolé à l'huile de la série HT pour une mesure précise du niveau
Product Details
| Plage de pression: | 0-1m-400 mH2O | Grade de précision: | 00,25%,00,5% |
|---|---|---|---|
| Note IP: | IP68 | Poids net: | 0,3 kg |
| Diaphragme: | 316L en acier inoxydable | Matériel de logement: | Pour l'utilisation dans les machines à laver |
| Signal de sortie: | 4-20m | Alimentation électrique: | 24VDC |
| Plage de mesure: | 0 ~ 10m… 400m | Capacité de surcharge: | ≤ 2x plage nominale |
| Répétabilité: | ± 0,03% (typ.) ± 0,05% FS (max.) | Température de fonctionnement: | -20 à 80 °C |
| Température de stockage: | -30 ~ 100ºC | Résistance à l'isolation: | > = 100mΩ @ 100vdc |
| Classification à l'épreuve des explosions: | ExiaIICT6 | ||
| Mettre en évidence |
IP68 water level transmitter,400mH2O water level sensor,4-20mA output level transmitter |
||
Product Description
- Résistant à l'oxydation
- Mesure de la sonde de type immersion pour une installation facile
- Variété des options de signal de sortie
- Marquage à l'épreuve de l'explosion: ExiaIICT6
- Taux de protection élevé: IP68
- Options de câbles PE ou PU
- Compatible avec le 316LSS et les liquides non corrosifs
- Surveillance des niveaux d'eau dans les eaux usées, les eaux industrielles/municipales, les réservoirs, les puits, les rivières, les eaux de mer et les lacs
- Mesure des niveaux de carburant dans le diesel et les réservoirs de carburant
| Plage de mesure | 0 à 10 m... 400 m |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 2 fois la portée nominale |
| Précision @ 25oC | Le système de régulation de la température doit être équipé d'un système de régulation de la température. |
| Répétabilité | Le système de détection doit être équipé d'un dispositif de détection de la température. |
| Hystérésis | Le système de détection doit être équipé d'un dispositif de détection de la température. |
| Stabilité à long terme | ± 0,2% F.S/an (max.) |
| Dérive à température zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Déplacement de température | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage de qualité supérieure. |
| Température de compensation | 0 à 50oC (0-1m. 0 à 2m); 0 à 70oC |
| Température de fonctionnement | -20 à 80 °C |
| Température de stockage | -30 à 100 °C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 1Cr18Ni9Ti |
| Matériau du diaphragme | 316L en acier inoxydable |
| Résistance à l'isolation | Pour les appareils de commande électrique, la valeur de l'électricité utilisée doit être égale ou supérieure à: |
| Classification à l'épreuve des explosions | ExiaIICT6 |
| Classement de protection | Pour les appareils électroniques |
| Sceau à anneau O | Ruban fluoré |
| Le poids | ~ 0,3 kg (sans câble) |
| Matériau du câble | Polyéthylène, polyuréthane |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
|---|---|---|
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils | |
| 0/1 à 5 V | 5 VDC | |
| 0/1 à 10 V | ||
| 0.5 à 4,5 V | ||
| Protocole de communication RS485 |
- S'assurer que le support de mesure est compatible avec les composants du produit
- Spécifier la densité du milieu mesuré
- Pour les environnements à fortes interférences électromagnétiques/RF, fournir des détails
- Installer des dispositifs de protection contre les éclairs et assurer une bonne mise à la terre
| Le code | Définition |
|---|---|
| BH93420 | Transmetteur de pression |
| Je suis... | Autonomie de mesure: 0 à 10 m... 400 m |
| D1 | L'alimentation électrique: 24VDC |
| D2 | L'alimentation électrique: 5VDC |
| D3 | Appareils électriques: autres |
| S1 | Signal de sortie: 4 à 20 mADC |
| S2 | Signal de sortie: 1 à 5 VDC |
| S3 | Signal de sortie: 0 à 5 VDC |
| S4 | Signal de sortie: 0 à 10 mADC |
| S5 | Signal de sortie: 0 à 20 mADC |
| S6 | Le signal de sortie: 0 à 10 VDC |
| S7 | Signal de sortie: 0,5 à 4,5 VDC |
| S8 | Signal de sortie: RS485 |
| G | Type de pression: pression de mesure |
| Une | Type de pression: pression absolue |
| S | Type de pression: pression de référence scellée |
| 01 | Matériau: acier inoxydable 304 |
| 02 | Matériau: acier inoxydable 316L |
| C1 | Matériau du câble: PE |
| C2 | Matériau du câble: PU |
