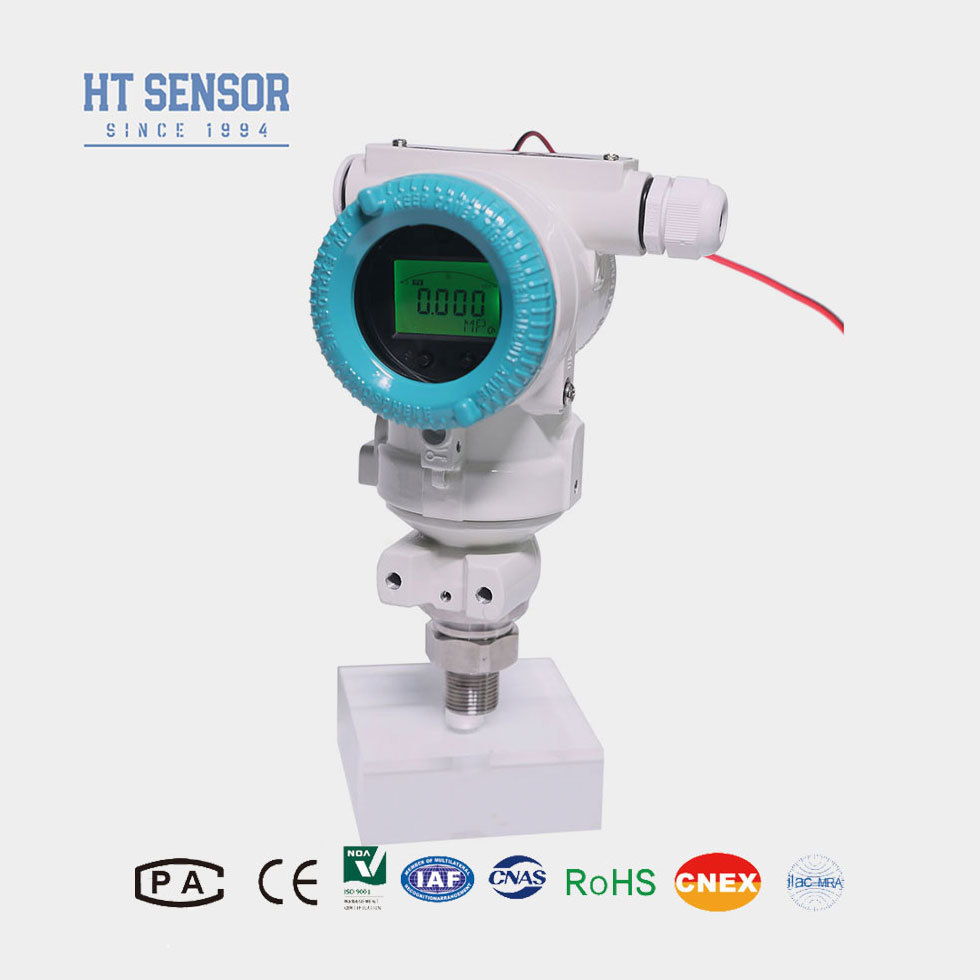

Transmetteur de pression numérique BP93420-III 0-100MPa IP65
Product Details
| Modèle no.: | BP93420-III | Milieu de mesure: | Liquide |
|---|---|---|---|
| Grade de précision: | 0,5% | Plage de pression: | - 100kpa... 0kpa ~ 10kpa... 100MPa. - Je ne peux pas le faire. |
| Note IP: | IP65 | Type de pression: | Pression de mesure, pression absolue, pression scellée |
| Matériel de logement: | 316L | Réponse en fréquence: | 2.4kHz |
| Poids: | ~1,2 kg | Surcharge: | ≤ 1,5 fois de la plage nominale |
| Précision à 25ºC: | ± 0,25% (typique) ± 0,5% (maximum) | Stabilité à long terme: | ± 0,1% FS / an (typique) ± 0,2% FS / an (maximum) |
| Température de fonctionnement: | -20ºC ~ 80ºC | Température de stockage: | -40ºC ~ 120ºC |
| Résistance à l'isolation: | 100mΩ 100VDC | ||
| Mettre en évidence |
Transmetteur de pression numérique 0-100MPa,Capteur de pression industriel IP65,émetteur de pression avec garantie |
||
Product Description
Le transmetteur de pression BP93420III utilise la technologie de base isolée piézorésistive en silicium de la série HT pour la mesure du signal. Le circuit de traitement du signal convertit les signaux du capteur en signaux de sortie standard. Des tests rigoureux et un criblage de vieillissement des composants garantissent des performances stables et fiables avec une forte capacité anti-interférence.
- Large plage de mesure avec plusieurs options d'interface de pression et protection IP65
- Signaux de sortie réglables avec capacité d'affichage
- Réglage du point zéro et de la pleine échelle
- Noyau de capteur de pression piézorésistif en silicium diffusé de haute précision
- Mesure des gaz et liquides non corrosifs dans les systèmes en acier inoxydable 316L
- Industries pétrolière, chimique, métallurgique, énergétique et hydrologique
- Mesure de la pression dans les environnements industriels extérieurs difficiles
- Systèmes de contrôle hydrauliques et pneumatiques
| Paramètre | Spécification |
|---|---|
| Plage de mesure | -100kPa...0kPa ~10kPa...100MPa |
| Type de pression | Pression relative, Pression absolue, Pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25ºC | ±0,25 % (Typique) ±0,5 % (Maximum) |
| Répétabilité | ≤±0,1%FS |
| Hystérésis | ≤±0,1%FS |
| Stabilité à long terme | ±0,1%F.S/An (Typique) ±0,2%F.S/An (Maximum) |
| Dérive de température du point zéro | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Dérive de température à pleine échelle | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Réponse en fréquence | 2.4Khz |
| Température de compensation | 0-70ºC(≤10mpa, personnalisable) |
| Température de fonctionnement | -20ºC~80ºC |
| Température de stockage | -40ºC~120ºC |
| Vibration | 10g,55Hz ~ 2kHz |
| Matériau du boîtier | Aluminium moulé |
| Matériau du diaphragme | 316L |
| Résistance d'isolement | 100MΩ 100VDC |
| Indice de protection contre les explosions | Ex db IIC T6 Gb |
| Indice de protection | IP65 |
| Joint torique | Caoutchouc fluoré |
| Poids | ~1,2 kg |
| Signal de sortie | Tension d'alimentation | Type de sortie |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 fils |
| 0~10/20mA | 3 fils | |
| 0/1~5V 0/1~10V 0.5~4.5V | 5VDC | |
| Protocole de communication RS485 | 3.6~30V / Batterie | 4 fils |
- Assurer la compatibilité du milieu avec les pièces en contact avec le produit
- Les modèles antidéflagrants excluent les têtes d'affichage numériques
- Les transmetteurs avec écrans LCD/LED nécessitent une alimentation ≥20VDC
- Installer des dispositifs de protection contre la foudre et assurer une mise à la terre correcte
- Pour les températures inférieures à -20ºC, spécifiez des joints toriques en EPDM
- Longueur de câble par défaut : 1,5 m (matériau polyéthylène)
- Spécifiez les exigences particulières (vibration, EMI/RFI, etc.) dans les commandes
| Code | Construction générale |
|---|---|
| IB | Transmetteur de pression général |
| IX | Transmetteur de pression avec affichage |
| IE | Transmetteur de pression aéronautique résistant aux chocs |
| IIC/III | Transmetteur de pression industriel général/avec affichage |
| IF | Transmetteur de pression étanche à l'humidité |
| IIE/IIIE | Transmetteur de pression général/avec affichage |
| IN | Transmetteur de pression dédié à la climatisation |
| IC | Transmetteur de pression haute température |
| IQ/IQT | Transmetteur de pression à grand diaphragme/haute température |
Plage de mesure : -100kPa...0kPa ~ 35kPa...3.5MPa (0-X)Kpa ou MPa (X indique la plage de mesure réelle)
| Code | Alimentation |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Autre |
| Code | Signal de sortie |
|---|---|
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| Code | Raccord de pression |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Autre |
| Code | Raccordement électrique |
|---|---|
| B1 | Hirschmann |
| B2 | Prise PG7 |
| B3 | Sortie de câble scellée |
| B4 | Boîtier industriel 2088 |
| B5 | Boîtier industriel 2088 avec affichage |
| B6 | Autre |
| Code | Type de pression |
|---|---|
| G | Pression relative |
| A | Pression absolue |
| S | Pression de référence scellée |
