Transducteur de pression du diaphragme G1 Capteur de pression du diaphragme en silicium
Détails du produit
| Modèle no.: | BPHT241 | Personnalisé: | Personnalisé |
|---|---|---|---|
| Cote de protection: | IP65 | Poids: | ~ 0,3 kg |
| Matériel de logement: | 316L ou 304SS | Type de pression: | Pression de mesure, pression absolue, pression scellée |
| Paquet de transport: | Emballage standard à l'exportation avec carton | Spécification: | Capteur de pression au silicium |
| Origine: | Baoji, en Chine | Code HS: | 9026201090 |
| Type de structure: | Transmetteur de pression au silicium diffusé | Milieu de mesure: | Air et liquide |
| Grade de précision: | 0,5% | Plage de pression: | -100kpa ... 0kpa ~ 35kpa ... 20MPA |
| Fil: | G1 | ||
| Mettre en évidence |
flush diaphragm pressure transducer,silicon diaphragm pressure sensor,G1 pressure sensor with warranty |
||
Description du produit

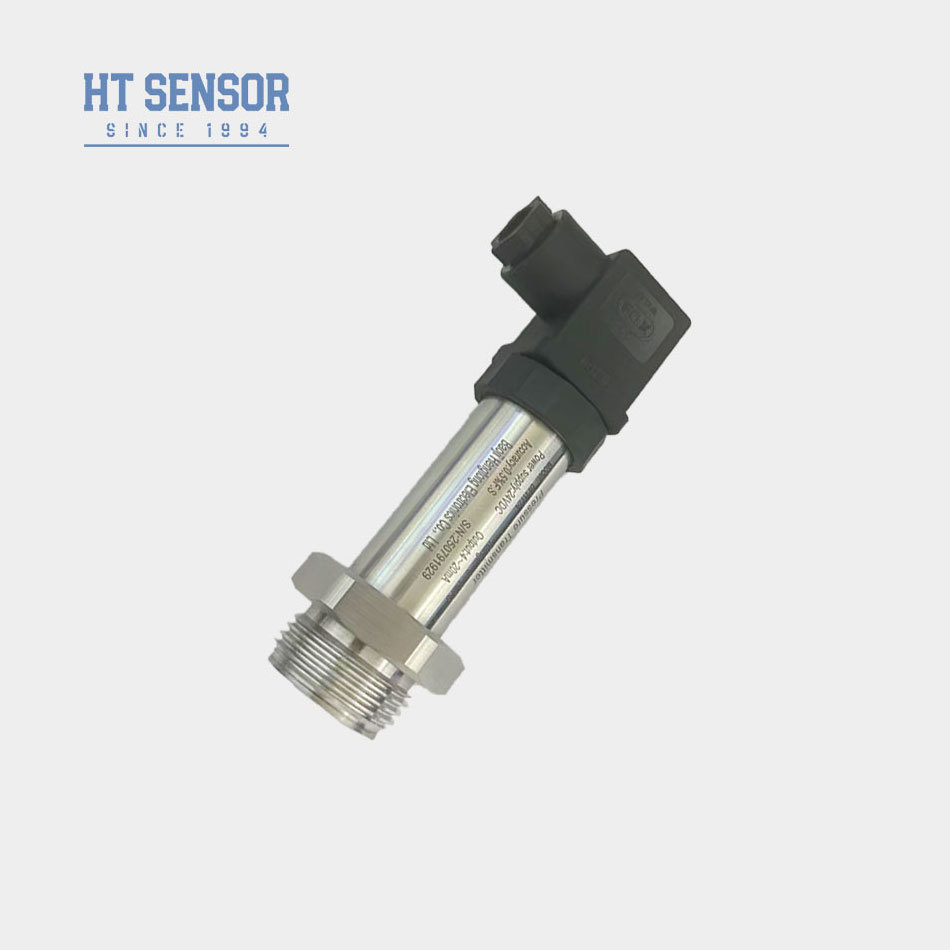

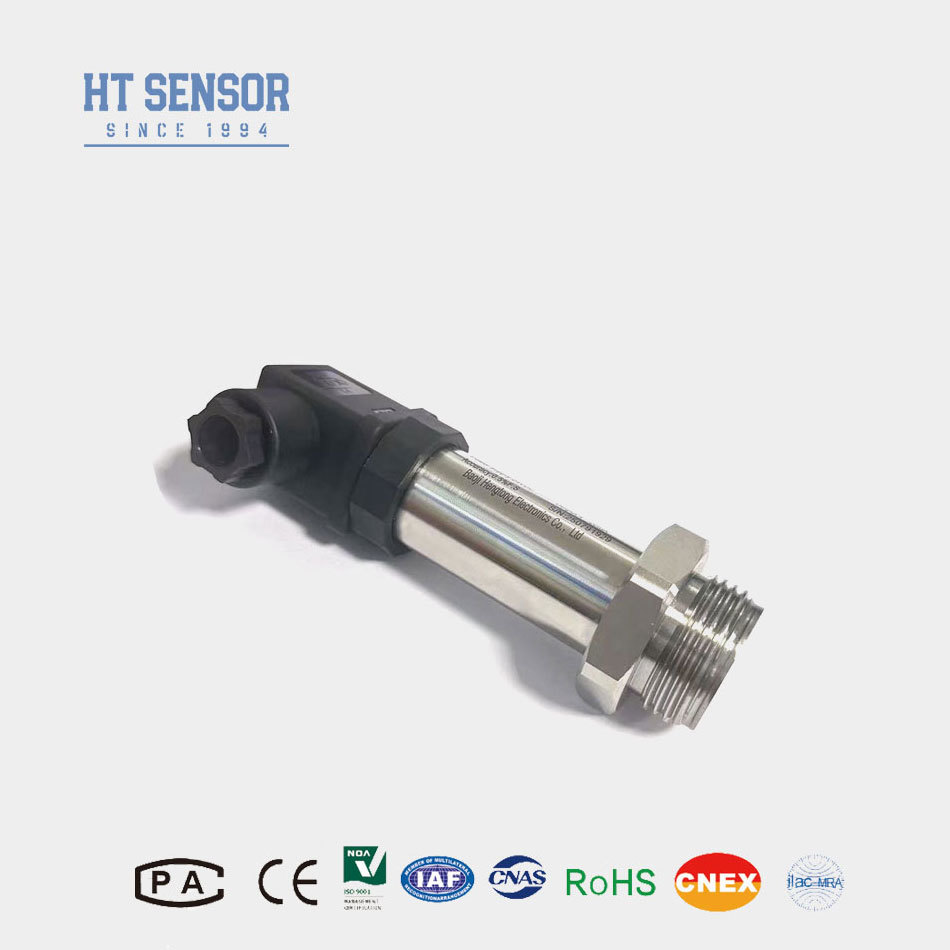

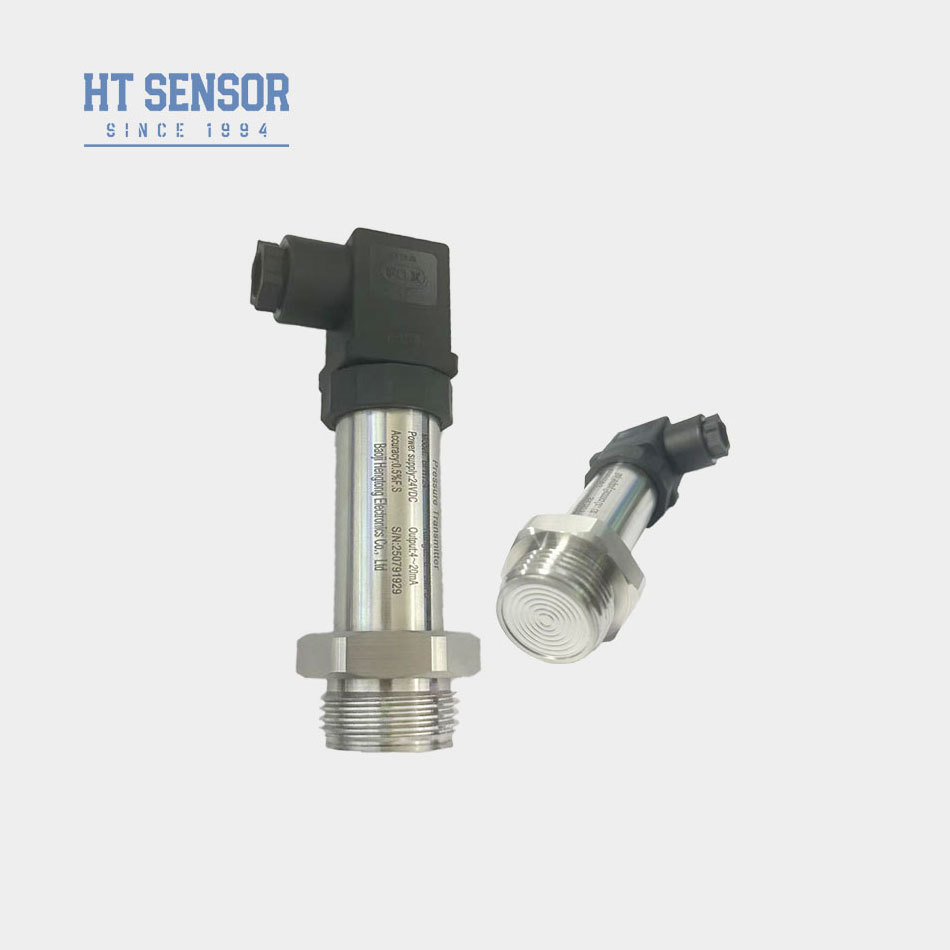

BPHT241 Transmetteur de pression du diaphragme
Introduction:
L'émetteur de pression à diaphragme à décharge BPHT241 utilise le noyau d'isolation à huile à résistance à la pression au silicium à diaphragme à grande décharge de la série HT comme élément de mesure du signal.Le circuit de traitement du signal est situé dans un boîtier en acier inoxydableCe transmetteur de pression est principalement utilisé dans les endroits où des conditions sanitaires élevées sont requises,assurer des mesures de pression fiables et précises dans des environnements hygiéniques.
Caractéristiques du produit:
1. G1 interface de pression
2Conçus pour des applications hygiéniques afin d'éviter une mise à l'échelle moyenne
3. Haute précision avec une structure entièrement en acier inoxydable
4Facile à nettoyer.
Applications:
1. Convient pour mesurer les gaz et liquides non corrosifs avec 316L
2Idéal pour la protection de l'environnement et l'industrie chimique
3. Utilisé dans les industries maritime et aéronautique
4. Bien adapté à une utilisation dans les domaines médical, biopharmaceutique et d'hygiène alimentaireles industries.
| Paramètres de performance | |
| Plage de mesure | Pour les appareils à combustion électrique |
| Type de pression | Pression de mesure, pression absolue, pression scellée |
| Surcharge | ≤ 1,5 fois la plage nominale |
| Précision @ 25oC | ±0,25% (typique) ±0,5% (maximum) |
| Répétabilité | 00,1% FS |
| Hystérésis | 00,1% FS |
| Stabilité à long terme | ± 0,1% F.S./Année (Typical) ± 0,2% F.S./Année (Maximum) |
| Dérive de température au point zéro | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Dérive de température à pleine échelle | Le système d'échantillonnage doit être équipé d'un dispositif d'échantillonnage. |
| Réponse de fréquence | 2.4 Khz |
| Température de compensation | -20-70oC (≤10mpa, personnalisable) |
| Température de fonctionnement | -20°C à 80°C |
| Température de stockage | -40°C à 120°C |
| Vibration | 10 g,55 Hz ~ 2 kHz |
| Matériel de logement | 304,316L |
| Matériau du diaphragme | autres |
| Résistance à l'isolation | 100 MΩ 100 VDC |
| Classification à l'épreuve des explosions | Ex db IIC T6 Gb |
| Classement de protection | Pour la protection contre la corrosion |
| Sceau à anneau O | Ruban fluoré |
| Le poids | ~ 0,25 kg |
| Signal de sortie | Voltage d'alimentation | Type de sortie |
| 4 à 20 mA | 12 à 30 VDC | Fil 2/3/4 |
| 0 à 10/20 mA | 3 fils |
|
| 0/1 à 5 V | ||
| 0/1 à 10 V | ||
| 0.5 à 4,5 V | 5 VDC | |
| Protocole de communication RS485 | 3.6 ~ 30V / batterie | 4 fils |
| Exemples de sélection |
| Conseils pour commander |
1Lors de la sélection du produit, veuillez vous assurer que le support à mesurer est compatible avec les parties de contact du produit.
2. Lors de la commande, veuillez noter que les produits de type à l'épreuve des explosions n'incluent pas les têtes d'affichage numériques.
3. Lors de la commande d'émetteurs équipés d'une tête d'affichage LCD ou LED, l'alimentation de l'émetteur ne doit pas être inférieure à 20 VDC.
4. Pour assurer le fonctionnement fiable du produit, il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur place et de s'assurer que le produit et l'alimentation sont reliés à la terre de manière fiable.
5La plage de température de fonctionnement nominale de l'anneau d'O en caoutchouc fluoré est de -20°C à 250°C. Lorsque la température de fonctionnement du produit est inférieure à -20°C, il est nécessaire de choisir un joint d'anneau d'O en EPDM.
6. La longueur par défaut du câble est de 1,5 m, disponible en trois matériaux. S'il n'est pas spécifié, il sera fourni avec du câble en polyéthylène.Veuillez le préciser dans l'ordre.
7Pour les exigences particulières telles que les fortes vibrations, la force d'impact instantanée, les interférences électromagnétiques ou radiofréquences, veuillez informer notre société et les spécifier dans la commande.
