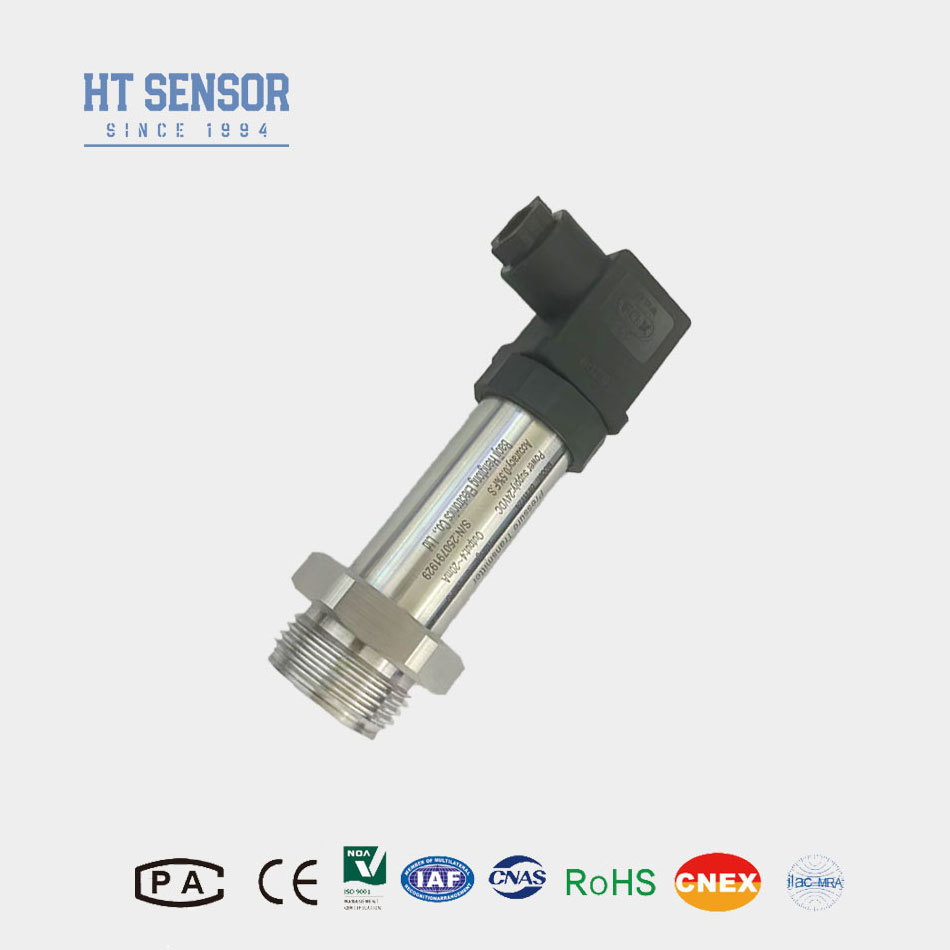

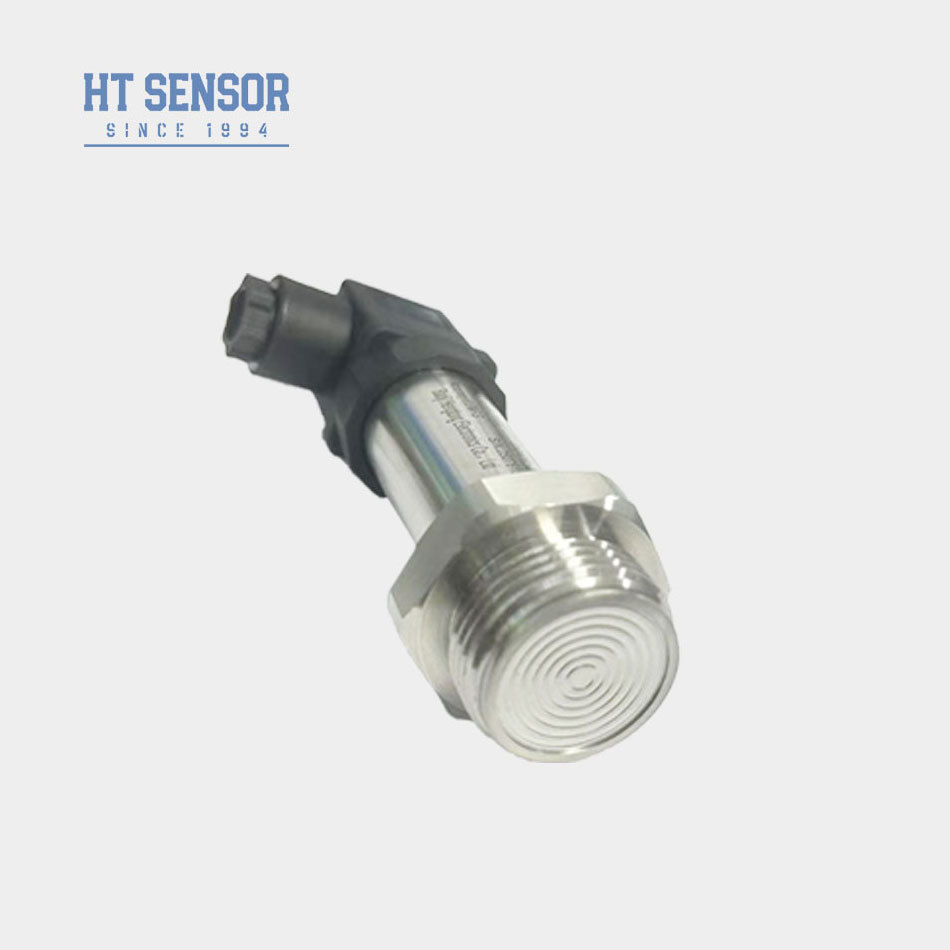

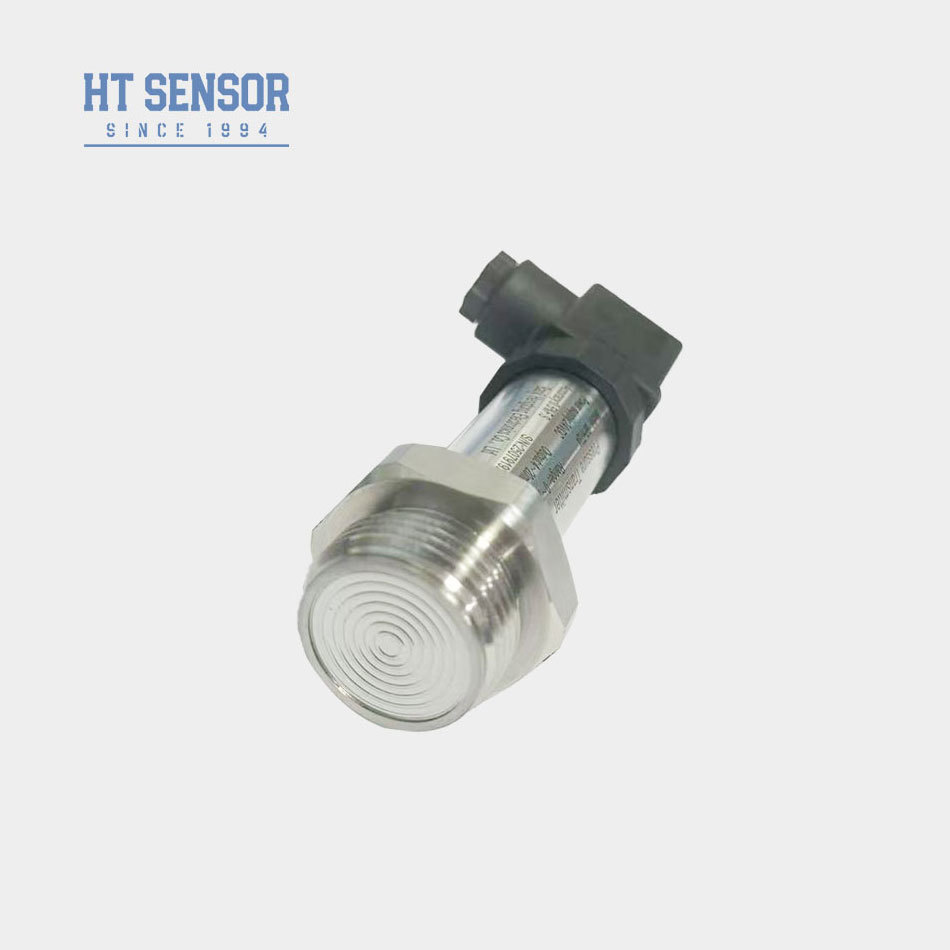

Transmetteur de pression à membrane affleurante BPHT241
Introduction :
Le transmetteur de pression à membrane affleurante BPHT241 utilise le cœur rempli d'huile d'isolation de résistance à la pression en silicium à membrane affleurante de la série HT comme élément de mesure du signal. Le circuit de traitement du signal est situé à l'intérieur d'un boîtier en acier inoxydable, convertissant le signal du capteur en un signal de sortie standard. Ce transmetteur de pression est principalement utilisé dans les endroits où des conditions sanitaires élevées sont requises, garantissant des mesures de pression fiables et précises dans des environnements hygiéniques.
Caractéristiques du produit :
1. Interface de pression G1
2. Conçu pour les applications hygiéniques afin d'éviter l'entartrage du milieu
3. Haute précision avec une structure entièrement en acier inoxydable
4. Facile à nettoyer.
Applications :
1. Convient à la mesure des gaz et liquides non corrosifs avec 316L
2. Idéal pour les industries de la protection de l'environnement et de la chimie
3. Utilisé dans les industries marine et aéronautique
4. Bien adapté à une utilisation dans les industries médicales, biopharmaceutiques et d'hygiène alimentaire industries.
| Paramètres de performance |
| Plage de mesure |
0~35Kpa…~20MPa |
| Type de pression |
Pression manométrique, pression absolue, pression scellée |
| Surcharge |
≤ 1,5 fois la plage nominale |
| Précision @ 25 °C |
±0,25 % (Typique) ±0,5 % (Maximum) |
| Répétabilité |
0,1 % FS |
| Hystérésis |
0,1 % FS |
| Stabilité à long terme |
±0,1 % F.S/An (Typique) ±0,2 % F.S/An (Maximum) |
| Dérive de température du point zéro |
±0,02 % F.S/°C (≤100 KPa) ±0,01 % F.S/°C (>100 KPa) |
| Dérive de température à pleine échelle |
±0,02 % F.S/°C (≤100 KPa) ±0,01 % F.S/°C (>100 KPa) |
| Réponse en fréquence |
2,4 Khz |
| Température de compensation |
-20-70 °C (≤10 mpa, personnalisable) |
| Température de fonctionnement |
-20 °C~80 °C |
| Température de stockage |
-40 °C~120 °C |
| Vibration |
10 g, 55 Hz ~ 2 kHz |
| Matériau du boîtier |
304, 316L |
| Matériau de la membrane |
316L |
| Résistance d'isolement |
100 MΩ 100 VDC |
| Indice de protection contre les explosions |
Ex db IIC T6 Gb |
| Indice de protection |
IP65 |
| Joint torique |
Caoutchouc fluoré |
| Poids |
~0,25 kg |
| Signal de sortie |
Tension d'alimentation |
Type de sortie |
| 4~20 mA |
12~30 VDC |
2/3/4 fils |
| 0~10/20 mA |
3 fils |
| 0/1~5 V |
| 0/1~10 V |
| 0,5~4,5 V |
5 VDC |
| Protocole de communication RS485 |
3,6~30 V / Batterie |
4 fils |
1. Lors de la sélection du produit, veuillez vous assurer que le milieu à mesurer est compatible avec les pièces en contact du produit.
2. Lors de la commande, veuillez noter que les produits antidéflagrants ne comprennent pas de têtes d'affichage numériques.
3. Lors de la commande de transmetteurs avec une tête d'affichage LCD ou LED, l'alimentation du transmetteur ne doit pas être inférieure à 20 VDC.
4. Pour assurer un fonctionnement fiable du produit, il est recommandé aux utilisateurs d'installer des dispositifs de protection contre la foudre sur site et de s'assurer que le produit et l'alimentation sont correctement mis à la terre.
5. La plage de température de fonctionnement nominale du joint torique en caoutchouc fluoré est de -20 °C à 250 °C. Lorsque la température de fonctionnement du produit est inférieure à -20 °C, il est nécessaire de choisir un joint torique en EPDM.
6. La longueur de câble par défaut est de 1,5 m, disponible en trois matériaux. Si non spécifié, il sera fourni avec un matériau de câble en polyéthylène. Si vous avez besoin d'un matériau de câble différent, veuillez le spécifier dans la commande.
7. Pour les exigences particulières telles que les fortes vibrations, la force d'impact instantanée, les fortes interférences électromagnétiques ou radiofréquences, veuillez en informer notre société et les spécifier dans la commande.
FAQ :
1. Q : Quelles sont les caractéristiques de vos transmetteurs de capteurs de pression ?
R : Haute précision, durabilité et excellentes performances. Personnalisation disponible.
2. Q : Puis-je personnaliser des spécifications spéciales ?
R : Oui, nos ingénieurs peuvent adapter les produits pour répondre à des besoins spécifiques. Nous fournissons un service OEM et ODM.
3. Q : Quelle est votre capacité de production ?
R : Nos installations de fabrication peuvent produire jusqu'à 30 000 transmetteurs de capteurs de pression par mois, nous sommes donc tout à fait capables de répondre aux besoins des commandes à grande échelle. Cependant, il est conseillé de contacter notre équipe commerciale à l'avance pour assurer une production et une planification de livraison en douceur.
4. Q : Quelle est la période de livraison typique ?
R : 5 à 8 jours ouvrables pour les modèles standard. Les produits personnalisés peuvent varier.
5. Q : Comment les produits sont-ils tarifés ? Des réductions ?
R : Prix compétitifs avec des réductions pour les commandes en gros ou les partenaires à long terme.
6. Q : Quelle est la garantie de vos produits ? Et le service après-vente ?
R : Notre durée de garantie est de 24 mois après l'expédition, et notre service après-vente répondra à vos questions dans les 24 heures, les instructions à distance par réseau PC sont toujours disponibles.
