Mesureur de niveau radar très précis avec une portée maximale de 120 m pour les applications industrielles

                                                                                                   Jauge de niveau radar 80G

 Présentation de la production :

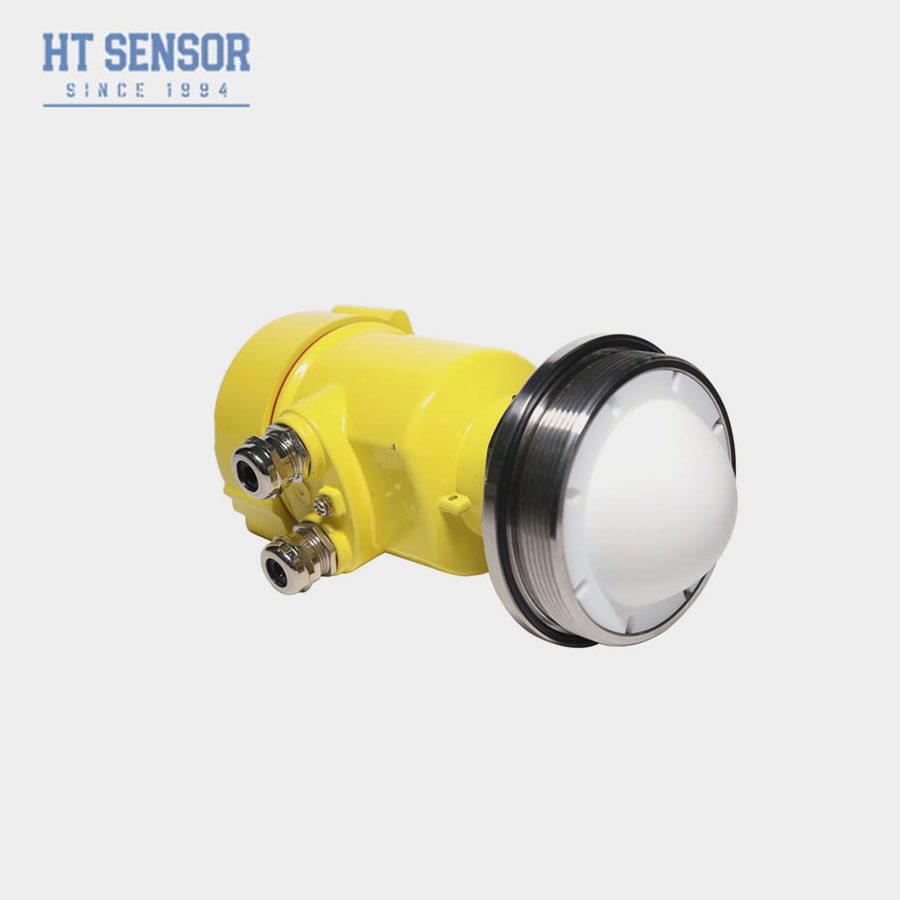

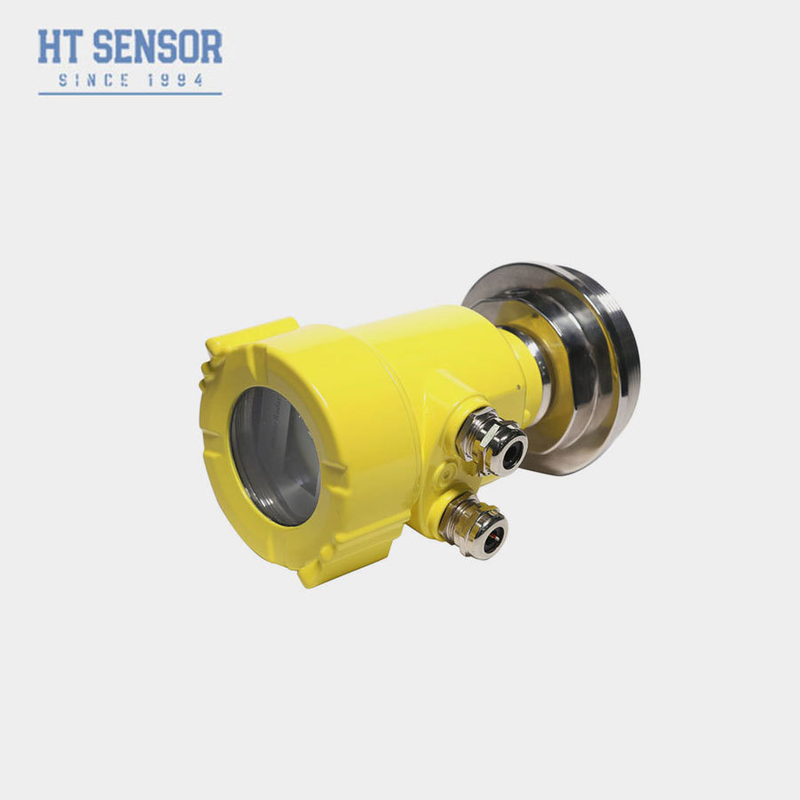

     Les produits radar à ondes continues modulées en fréquence (FMCW) de 76 à 81 GHz prennent en charge les applications à quatre et à deux fils. Avec plusieurs modèles, la portée maximale peut atteindre 120 m et l'angle mort est aussi petit que 10 cm. En raison de sa fréquence de fonctionnement plus élevée et de sa longueur d'onde plus courte, il est particulièrement adapté aux applications solides. En émettant et en recevant des ondes électromagnétiques à travers une lentille, il offre des avantages uniques dans les environnements à forte poussière et à température élevée (jusqu'à +200℃). L'instrument propose des options de montage à bride ou filetées, ce qui rend l'installation simple et pratique.

 Avantages :

     Basé sur la puce RF à ondes millimétriques CMOS auto-développée, une architecture RF plus compacte, un SNR plus élevé et une zone morte plus petite sont réalisés.

    La bande passante de travail de 5 GHz permet au produit d'avoir une résolution de mesure et une précision de mesure plus élevées.

    L'angle de faisceau d'antenne le plus étroit est de 3°, les interférences dans l'environnement d'installation ont moins d'impact sur l'instrument et l'installation est plus pratique.

    La longueur d'onde plus courte a de meilleures caractéristiques de réflexion sur la surface solide, il n'est donc pas nécessaire d'utiliser une bride universelle spéciale pour le pointage.

    Prend en charge le débogage Bluetooth du téléphone portable pour faciliter les travaux de maintenance du personnel sur le terrain.

Technique :

 Installation :

    Il y a deux points à prendre en compte lors de l'installation : viser le niveau de matériau cible et essayer d'assurer une incidence verticale du niveau de matériau ; éviter les faux échos. Voir les conditions de travail typiques suivantes.

    Assurez-vous qu'il n'y a pas d'obstructions dans la portée du faisceau, telles que des échelles et des marches.

                                                   Schéma de position d'installation de l'instrument

L'instrument doit être installé à au moins 20 cm de la paroi du conteneur, sinon il est susceptible de produire des lectures incorrectes

Installer à au moins 20 cm de la paroi du conteneur

L'installation de l'instrument doit garantir que le faisceau de l'antenne évite l'orifice d'alimentation, comme le montre la figure

Le faisceau de l'antenne évite l'orifice d'alimentation

Le conteneur conique doit garantir que le faisceau est dirigé directement vers le fond du réservoir, sinon les résultats de mesure au fond du réservoir peuvent être inexacts

Le réservoir conique doit garantir que le faisceau est dirigé directement vers le fond du réservoir

Câblage du produit

Schéma de câblage des produits à deux fils avec boîtier à chambre unique et alimentation 24VDC

Schéma de câblage des produits à deux fils

Schéma de câblage du boîtier à chambre unique avec alimentation 24VDC (4-20mA) produit à quatre fils

Dans l'application du système à quatre fils, en plus du terminal d'alimentation 24v, l'analogique 4-20mA est constitué de deux bornes séparées

Schéma de câblage du boîtier à chambre unique avec alimentation 24VDC (RS485) et produits à quatre fils

Dans l'application du système à quatre fils, en plus du terminal d'alimentation 24v, l'analogique RS485 est constitué de deux bornes séparées

Schéma de câblage d'une coque à deux chambres avec alimentation 220V AC (4-20mA) et produits à quatre fils

Dans l'application du système à quatre fils, lorsque 4-20mA n'est pas sorti, 3 et 4 sont court-circuités
