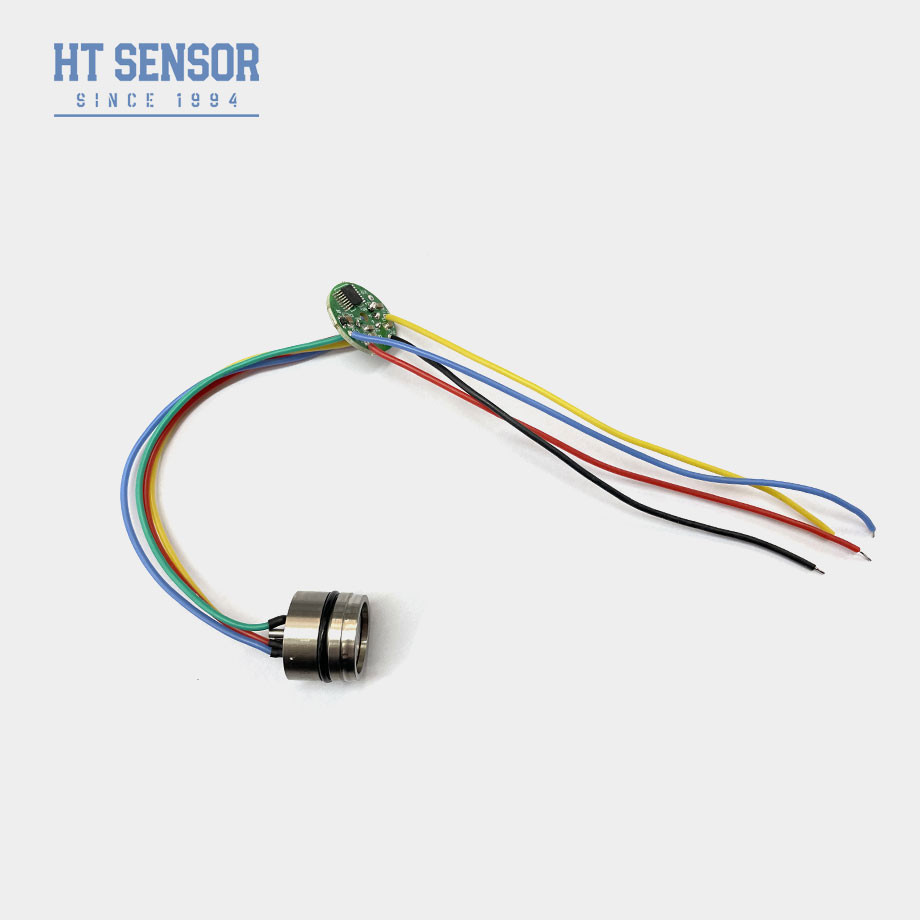

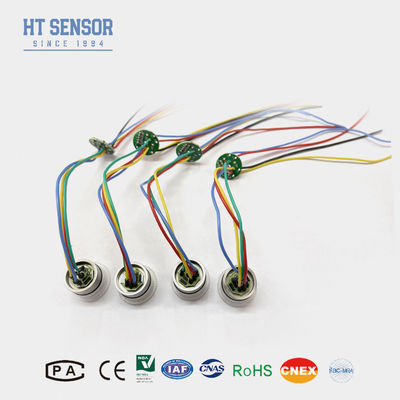

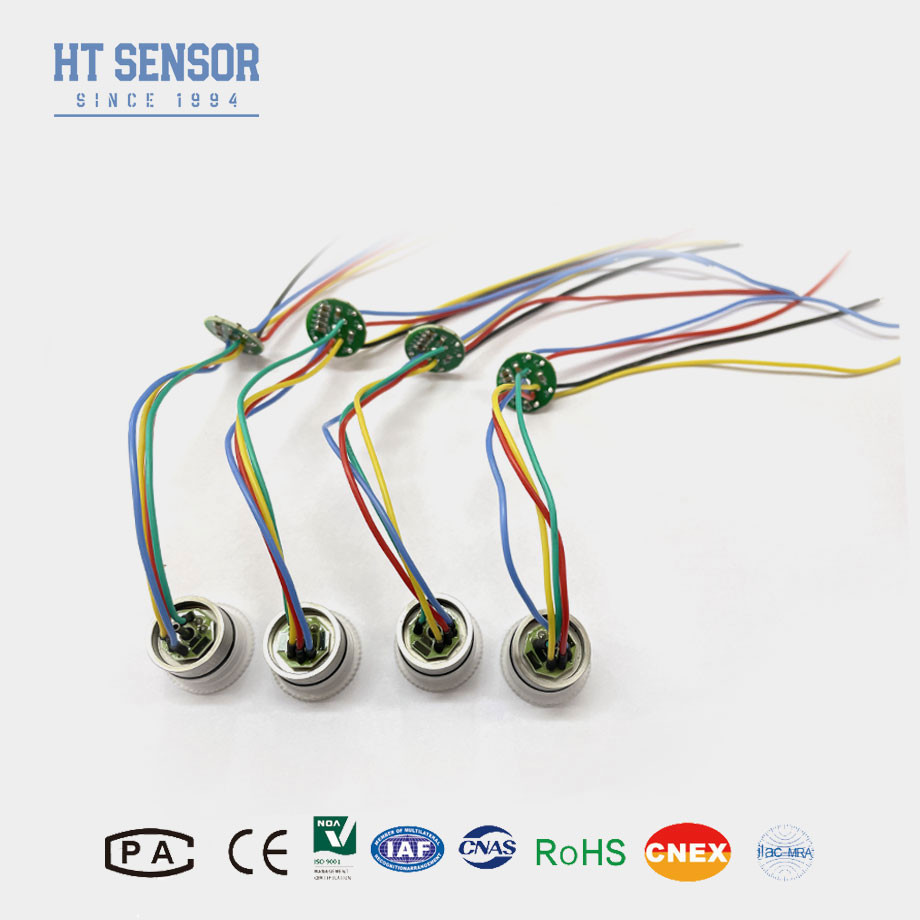

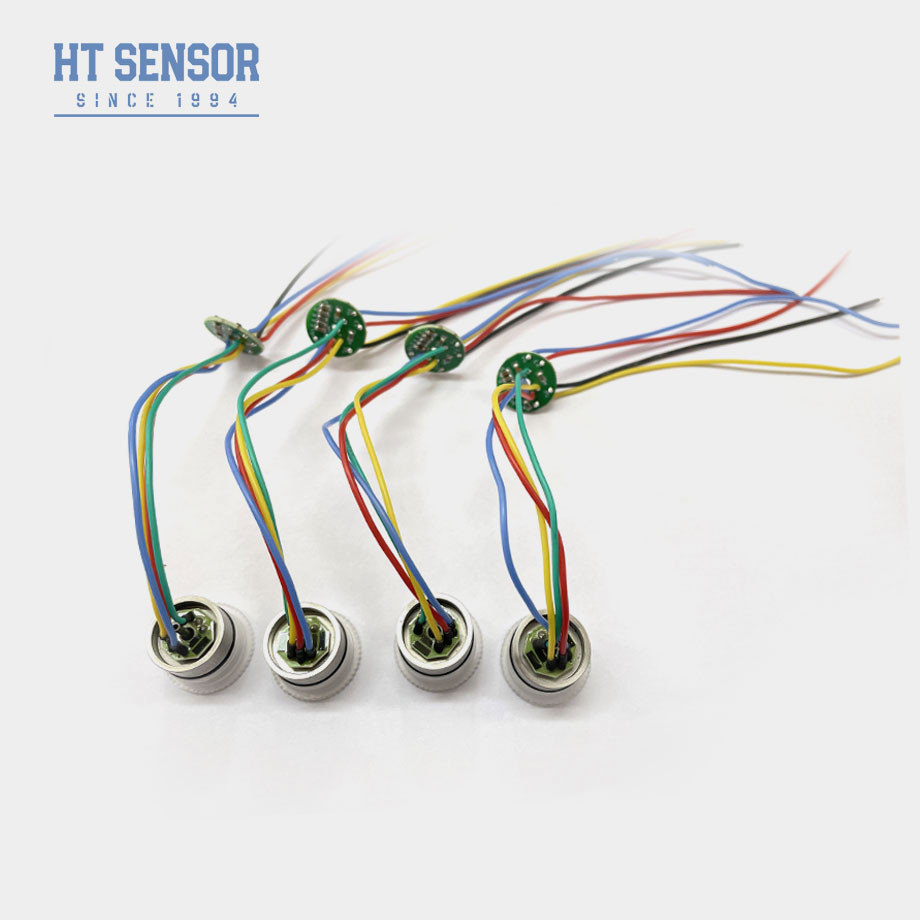

Capteur de pression de silicium diffus de 19 mm Capteur de pression piézorésistif
Introduction du capteur de pression en silicium:
HT19 capteur de pression en silicium piézorésistif, dont le composant principal est un élément de détection en silicium diffus à haute stabilité.C'est un dispositif à base de semi-conducteurs qui convertit la pression mécanique en un signal électrique en tirant parti de l'effet piézorésistif dans le siliciumIl est largement utilisé dans les applications industrielles, automobiles, médicales et de consommation en raison de sa haute sensibilité, de son potentiel de miniaturisation et de son rentabilité.
Caractéristiques du produitdétecteur de pression en silicium:
- Sensitivité élevée: détecte des changements de pression minimes (par exemple, < 1 mbar).
- Sortie linéaire: réponse bien caractérisée aux variations de pression.
- Taille compacte: la technologie MEMS permet l'intégration dans de petits systèmes.
Applications d'une épaisseur d'environ 50 mm:
Industrie: contrôle des processus, systèmes de climatisation.
Automobile: surveillance de la pression des pneus (TPMS), détection des collecteurs du moteur.
Médical, moniteurs de pression, appareils de respiration.
L'électronique grand public: Altimètres dans les smartphones, les appareils portables.
Données électriques du capteur de pression en silicium
L'offre:1.5mADC Impédance d'entrée:3KΩ~6KΩ
Impédance de sortie:2.5KΩ~6KΩ Résistance à l'isolation:≥100MΩ/50VDC
Voltage d'isolation: 500 VAC entre le boîtier et la connexion électrique ne causera pas de dommages
Compatible avec l'acier inoxydable 316L
Spécification de performance du capteur de pression en silicium
| Paramètres |
La fréquence d'écoulement est de 0 à 10 KPa, de 20 KPa, de 35 KPa, de 100 KPa, de 200 KPa, de 350 KPa, de 700 KPa, de 1 MPa, de 2 MPa.3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa
|
| Typique |
Je suis désolée. |
Unités |
| Pression Non linéaire |
± 0.15
|
± 0.3 |
% F.S. |
| Répétabilité sous pression et hystérésis |
0.02 |
0.05 |
% F.S. |
| Sortie nulle |
0 ± 1 |
0 ± 2 |
MV |
| Sortie de la portée |
≤ 20 KPa |
50 ± 10 |
50 ± 30 |
MV |
| ≥ 35 KPa |
100 ± 10 |
100 ± 30 |
MV |
| Erreur de température nulle |
≤ 20 KPa |
± 1 |
±2 |
% F.S. |
| ≥ 35 KPa |
± 0.5 |
± 1 |
% F.S. |
| Température d'erreur |
≤ 20 KPa |
± 1 |
±2 |
% F.S. |
| ≥ 35 KPa |
± 0.5 |
± 1 |
% F.S. |
| Pression de preuve |
3X Dimension nominale ou 120 MPa, selon la valeur inférieure |
Je vous en prie. |
| Plage de température de fonctionnement |
- 20 à 80 |
°C |
| Plage de température compensée |
La fréquence d'écoulement de l'électricité doit être supérieure ou égale à: |
°C |
| Plage de température de stockage |
-40 à 125 |
°C |
Note :Paramètre ci-dessus dans les conditions suivantes:Alimentation: 1,5mA Température: 25°C
Dimension
Nom de l'organisme:
1. Faites attention à l'ajustement entre la taille du noyau et le boîtier du transmetteur pendant l'assemblage pour atteindre l'étanchéité à l'air requise
2Lors de l'assemblage du boîtier, assurez-vous qu'il est aligné verticalement et appliquez une pression uniforme pour éviter de bloquer ou d'endommager la plaque de compensation.
3Si le support de mesure n'est pas compatible avec le diaphragme du noyau et le matériau du boîtier (316L), des instructions spéciales doivent être fournies lors de la commande.
4Évitez de presser le diaphragme du capteur avec des mains ou des objets tranchants pour éviter des dommages au noyau dus à une déformation ou à un perçage du diaphragme.
5. Gardez le port de pression du noyau de la jauge de pression ouvert à l'atmosphère et empêchez l'entrée d'eau, de vapeur d'eau ou de matières corrosives dans la chambre de pression négative du noyau.
6Si des modifications sont apportées aux câbles des broches, suivez l'étiquette sur le noyau pour référence.
